Инфраструктура

1. Подключения

Раздел Подключения отображает подключенные платформы виртуализации, позволяет добавлять новые подключения и управлять ими.

Платформы отображаются в формате карточек, на которых указаны имя подключения, URL подключенной платформы zVirt, а также количество критических инцидентов на платформе виртуализации — алертов. Если на карточке подключения нажать на количество критических алертов, то на отдельной вкладке откроется раздел События Алерты со списком алертов.

1.1. Получение подробной информации о подключении

В разделе Инфраструктура Подключения можно получить подробную информацию об имеющемся подключении.

Чтобы получить подробную информацию о подключении:

На портале администрирования перейдите в Инфраструктура Подключения.
Нажмите на нужное подключение.

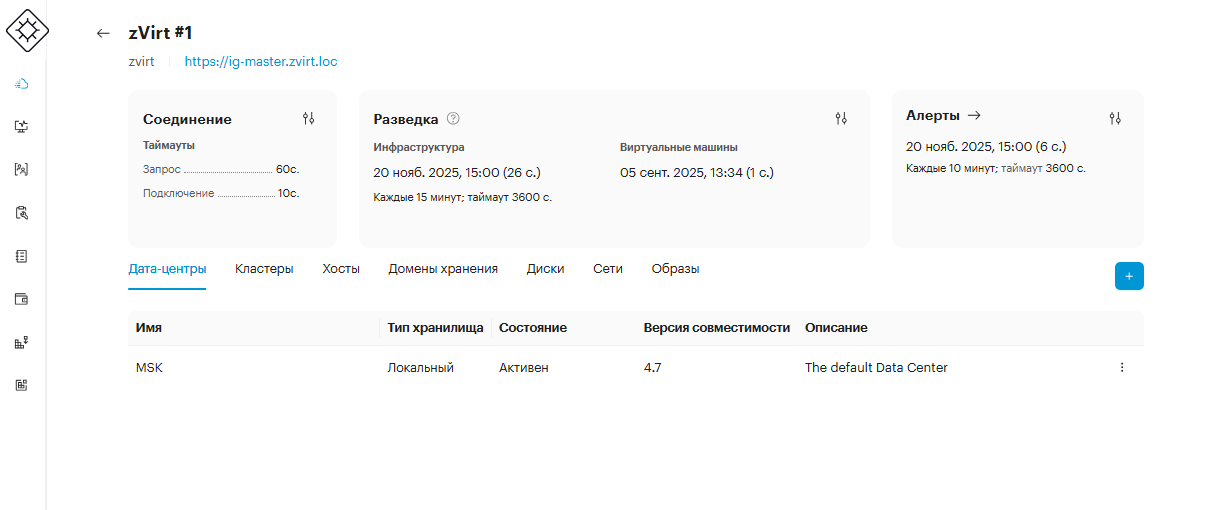

В подробном представлении отображается общая информация о подключении, а также информация о существующих ресурсных пулах платформы виртуализации. Информация о ресурсных пулах представлена в виде таблиц, распределённых по соответствующим вкладкам.

1.2. Добавление подключения

Чтобы добавить подключение:

На портале администрирования перейдите в Инфраструктура Подключения.
Нажмите + Добавить и выберите платформу zVirt.
В разделе Добавление подключения Соединение заполните поля:
- Адрес подключения zVirt — URL подключаемой платформы zVirt
- Логин — имя учетной записи администратора подключаемой платформы zVirt, по умолчанию — admin@zvirt@internalsso
- Пароль — пароль учетной записи администратора подключаемой платформы zVirt
- При необходимости выключите опцию Включить SSL верификацию.
Нажмите Далее.
В разделе Добавление подключения Общее введите имя нового подключения платформы zVirt и нажмите Далее.

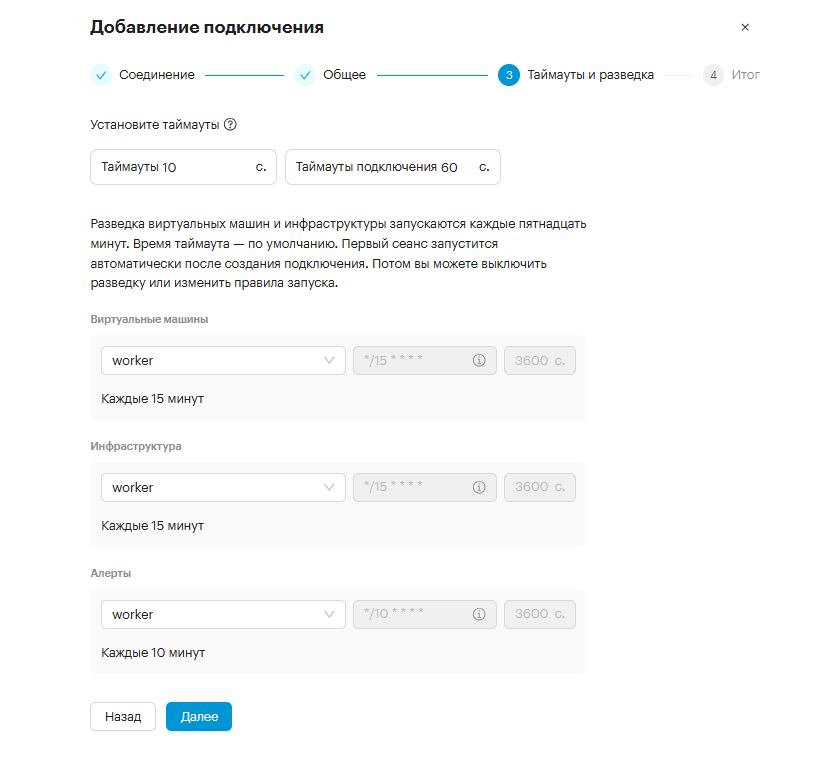

В разделе Добавление подключения Таймауты и разведка установите:

Таймауты — таймаут запроса, максимальное время на получение данных от сервера в секундах, по умолчанию — 10 секунд

Таймауты подключения — максимальное время на установление соединения с сервером в секундах, по умолчанию — 60 секунд

Общий таймаут — это суммарное время ожидания установки соединения с сервером (таймаут подключения) и получения ответа от него (таймаут запроса). Если за время общего таймаута соединение с сервером не установлено, то инициируется повторное подключение. После нескольких неудачных попыток соединения произойдет ошибка таймаута. В этом случае рекомендуется увеличить таймауты, а также проверить доступность хоста, DNS и порта.

При первом запуске после создания нового подключения используются значения по умолчанию:

Таймаут запуска разведки виртуальных машин и инфраструктуры — 15 минут
Таймаут для поиска алертов — 10 минут

Изменить таймауты, изменить параметры разведки или сбора алертов можно будет после создания подключения.

Нажмите Далее.
В разделе Добавление подключения Итог проверьте параметры нового подключения и нажмите Готово, если параметры верны.

После создания подключения новая платформа отобразится в разделе Инфраструктура Подключения.

1.3. Редактирование подключения

В разделе Подключения можно изменить параметры существующих подключений.

Чтобы отредактировать параметры подключения:

На портале администрирования перейдите в Инфраструктура Подключения.
На карточке подключения нажмите и выберите:
- Изменить подключение, чтобы изменить параметры worker для разведки и алертов
- Редактировать соединение, чтобы изменить данные для доступа к подключению, такие как URL платформы, логин или пароль администратора платформы
В открывшемся окне измените необходимые параметры.
Нажмите Сохранить.

1.3.1. Соединение

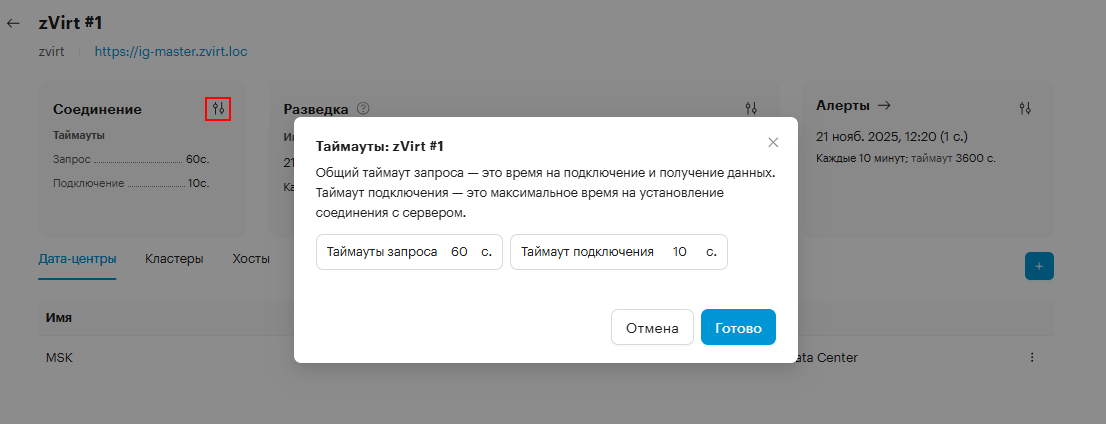

Чтобы изменить таймауты, заданные при создании подключения:

На портале администрирования перейдите в Инфраструктура Подключения и нажмите на карточку нужного подключения.
В подробном представлении подключения в разделе Соединение нажмите .
В открывшемся окне измените значение для нужного таймаута и нажмите Готово.

1.3.2. Разведка ВМ и инфраструктуры

Разведка ВМ — это получение информации о виртуальных машинах, созданных на платформе виртуализации напрямую, без использования zVirt DC Manager.

Разведка инфраструктуры — это получение информации о существующих ресурсных пулах платформ виртуализации:

Кластеры
Сети
Домены хранения
Образы
Прочие пулы

Первая разведка ВМ и инфраструктуры запускается после создания нового подключения, следующие разведки по умолчанию запускаются каждые 15 минут после первой.

Можно отключить или изменить параметры разведки для существующего подключения.

1.3.2.1. Изменение параметров разведки

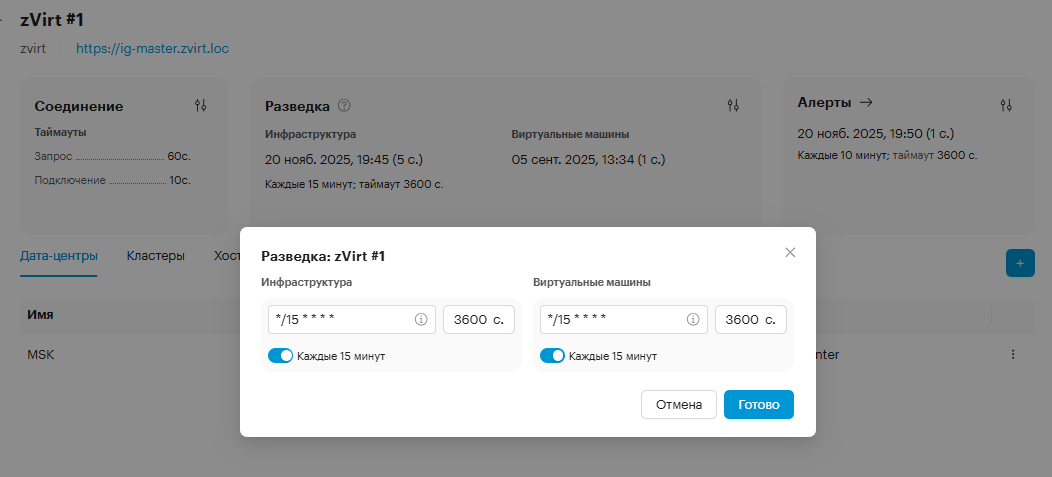

Чтобы изменить параметры разведки:

На портале администрирования перейдите в Инфраструктура Подключения и нажмите на карточку нужного подключения.

Второй способ открыть окно редактирования разведки: в Инфраструктура Подключения на карточке нужного подключения нажать b menu и выбрать Разведка….

В подробном представлении подключения в разделе Разведка нажмите .
В открывшемся окне измените параметры для нужной разведки:
1. Задайте расписание разведки в формате cron-записи. По умолчанию в поле задано значение: */15 * * * *, где символы означают по порядку:
  - * — минута, с которой начинается разведка в пределах заданного диапазона минут
  - /15 — минуты, по умолчанию — 15, возможные значения: 0 — 59
  - * — часы, возможные значения: 0 — 23
  - * — день месяца, возможные значения: 1 — 31
  - * — месяц, возможные значения: 1 — 12
  - * — день недели, возможные значения: 0 — 7, где 0 и 7 — воскресенье

    Например, чтобы разведка запускалась каждые 45 минут только по вторникам, независимо от числа месяца или месяца года, нужно указать: */45 * * * 2.

    Чтобы разведка запускалась каждый час, в начале часа (минута 0), нужно указать: 0 * * * *.
2. Задайте таймаут разведки — максимальное время в секундах на соединение с сервером для сбора данных о ВМ и инфраструктуре. По умолчанию — 3600 секунд.
Нажмите Готово.

1.3.2.2. Выключение разведки

Чтобы выключить разведку:

В подробном представлении подключения в разделе Разведка нажмите .
В открывшемся окне выключите опцию разведки.
Нажмите Готово.

1.3.3. Алерты

1.3.3.1. Изменение параметров сбора алертов

Чтобы изменить параметры сбора алертов:

На портале администрирования перейдите в Инфраструктура Подключения и нажмите на карточку нужного подключения.
В подробном представлении подключения в разделе Алерты нажмите .

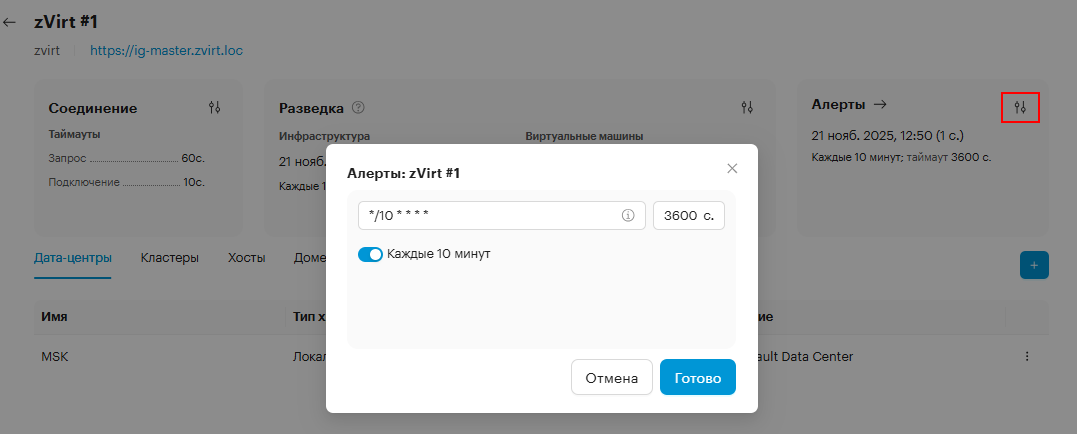

1. В открывшемся окне задайте расписание сбора алертов в формате cron-записи. По умолчанию в поле задано значение: */10 * * * *, где символы означают по порядку:
  - * — минута, с которой начинается сбор алертов в пределах заданного диапазона минут
  - /10 — минуты, по умолчанию — 10, возможные значения: 0 — 59
  - * — часы, возможные значения: 0 — 23
  - * — день месяца, возможные значения: 1 — 31
  - * — месяц, возможные значения: 1 — 12
  - * — день недели, возможные значения: 0 — 7, где 0 и 7 — воскресенье

    Например, чтобы сбор алертов запускался каждый час, в начале часа (минута 0), нужно указать: 0 * * * *.
2. Задайте таймаут сбора алертов — максимальное время в секундах на соединение с сервером для сбора алертов с платформы виртуализации. По умолчанию — 3600 секунд.
Нажмите Готово.

1.3.3.2. Выключение сбора алертов

Чтобы выключить сбор алертов:

На портале администрирования перейдите в Инфраструктура Подключения и нажмите на карточку нужного подключения.
В подробном представлении подключения в разделе Алерты нажмите .
В открывшемся окне выключите опцию сбора алертов.
Нажмите Готово.

1.4. Удаление подключения

Если подключение больше не требуется, его можно удалить.

Чтобы удалить подключение:

На портале администрирования перейдите в Инфраструктура Подключения.
На карточке нужного подключения нажмите и выберите Удалить.

2. Дата-центры

Дата-центр (ЦОД) — сущность, позволяющая разделить ресурсы клиента по территориально-административному признаку, например, по принадлежности ресурса к физическому ЦОД.

В разделе Дата-центры отображается список доступных центров данных.

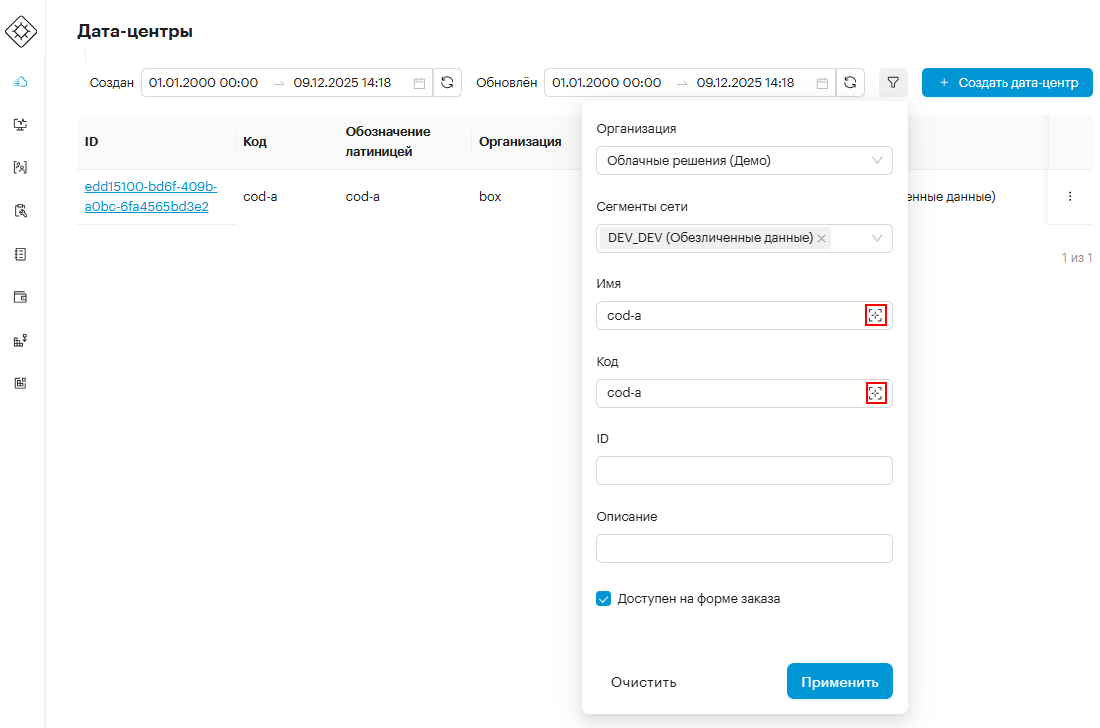

Чтобы настроить фильтрацию вывода дата-центров, нажмите b filter и укажите нужные параметры в открывшемся окне. Для фильтрации дата-центров по точному совпадению имени и кода, в соответствующих полях дополнительно нажмите b precise search .

2.1. Создание дата-центра

Чтобы создать дата-центр:

На портале администрирования перейдите в Инфраструктура Дата-центры.
Нажмите + Создать дата-центр.

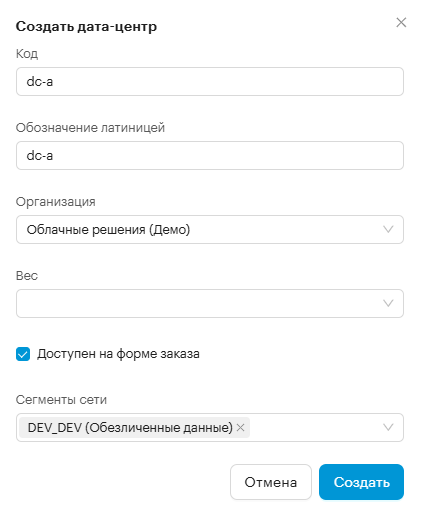

В появившемся окне введите необходимые параметры:
- Код — уникальное буквенно-цифровое значение
- Обозначение латиницей — обозначение дата-центра на латинице, может совпадать с кодом
- Организация — организация, к которой будет прикреплён дата-центр
- Вес — определяет приоритет дата-центра. Чем больше вес, тем выше приоритет.
- При необходимости активируйте опцию Доступен в форме заказа.
- Сегменты сети — сегмент сети, к которому будет привязан дата-центр
Нажмите Создать.

В случае успешного создания дата-центр отобразится в списке.

2.2. Изменение дата-центра

Чтобы изменить дата-центр:

На портале администрирования перейдите в Инфраструктура Дата-центры.
Нажмите на ID необходимого дата-центра.
В подробном представлении выбранного дата-центра нажмите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Редактировать.
Измените необходимые параметры в окне Редактирование дата-центра.
Нажмите Сохранить.

2.3. Удаление дата-центра

Чтобы удалить дата-центр:

На портале администрирования перейдите в Инфраструктура Дата-центры.
Нажмите на ID необходимого дата-центра.
В подробном представлении выбранного дата-центра нажмите Удалить.

Дата-центр будет помечен на удаление в списке.

3. Платформы

Платформа — это объект организации и представляет собой абстракцию, объединяющую сегменты сети и центры данных.

В разделе Платформы отображается список добавленных платформ, а также присутствуют элементы управления платформами.

3.1. Создание платформы

Для платформы необходимо создать страницу в справочнике с описанием ресурсов платформы. Порядок неважен: можно создать платформу, затем справочник или наоборот.

Чтобы создать платформу:

На портале администрирования перейдите в Инфраструктура Платформы.
Нажмите + Создать платформу.
В появившемся окне введите необходимые параметры:
- Название — имя платформы
- Код — уникальный тег, указанный в описании платформы в справочнике
- При необходимости выберите Организацию и задайте Вес

  Вес определяет приоритет платформы. Чем больше вес, тем выше приоритет.
Нажмите Создать.

Новая платформа появится в списке.
Нажмите и выберите Редактировать.

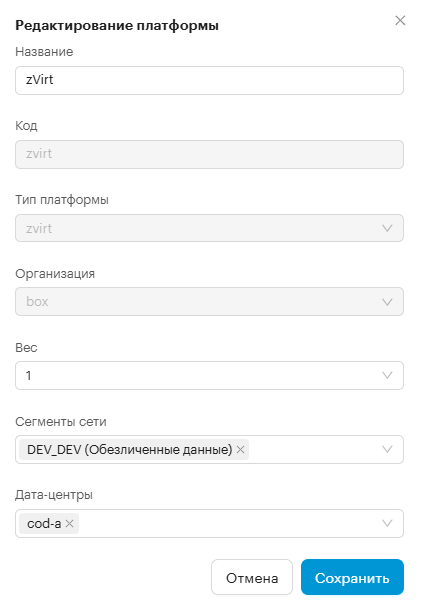

В окне Редактирование платформы укажите Сегменты сети и Дата-центры.
Нажмите Сохранить.

3.2. Изменение платформы

Чтобы изменить платформу:

На портале администрирования перейдите в Инфраструктура Платформы.
Напротив нужной платформы в списке нажмите и выберите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Сохранить.

3.3. Удаление платформы

Если платформа больше не требуется, её можно удалить.

Чтобы удалить платформу:

На портале администрирования перейдите в Инфраструктура Платформы.
Напротив нужной платформы в списке нажмите и выберите Удалить.

Платформа будет помечена в списке как удалённая.

4. Домены

Домены — это объекты организации и представляют собой абстракцию, назначаемую сегментам сетей.

В разделе Домены отображается список добавленных доменов, а также присутствуют элементы управления доменами.

4.1. Создание домена

Чтобы создать домен:

На портале администрирования перейдите в Инфраструктура Домены.
Нажмите + Создать домен.
В появившемся окне введите необходимые параметры:
- Название — имя домена
- Код — уникальное буквенно-цифровое значение
- Организация — выберите из выпадающего списка организацию
- При необходимости задайте Вес
Нажмите Создать.

Новый домен появится в списке.

4.2. Изменение домена

Чтобы изменить домен:

На портале администрирования перейдите в Инфраструктура Домены.
Напротив нужного домена в списке нажмите и выберите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Сохранить.

4.3. Удаление домена

Чтобы удалить домен:

На портале администрирования перейдите в Инфраструктура Домены.
Напротив нужного домена в списке нажмите и выберите Удалить.

Домен будет помечен на удаление в списке.

5. Сегменты сети

Сегмент сети — сущность, позволяющая выделить часть сетевых ресурсов клиента для разделения групп сервисов. На базе систем виртуализации реализуется за счет виртуальных локальных сетей (VLAN).

Сегменты сети являются объектами организации и представляют собой сетевую абстракцию, которая может быть назначена дата-центрам и платформам.

В разделе Сегменты сети отображается список добавленных сегментов, а также присутствуют элементы управления сегментами.

Для управления сегментами сети используется сервис NetBox, расположенный по адресу https://netbox.sample.box/. Подробнее — в разделе Настройка сегмента сети в сервисе NetBox.

5.1. Создание сегмента сети

Чтобы создать сегмент сети:

На портале администрирования перейдите в Инфраструктура Сегменты сети и нажмите Создать сегмент сети.
В окне Создать сегмент сети:
1. Заполните поля:
  - Название — укажите название сегмента сети, содержит только символы: «A-Z», «a-z», «0-9», «_», «-», «:», «.»
  - Код — укажите код сегмента сети, он может совпадать с названием, содержит только символы: «A-Z», «a-z», «0-9», «_», «-», «:», «.»
  - Организация — в выпадающем списке выберите имя организации, для которой будет использоваться данный сетевой сегмент
  - (Опционально) Вес — в выпадающем списке выберите вес — числовое значение, которое определяет приоритет использования сетевого сегмента. Чем больше вес, тем выше приоритет
  - Дата-центры — в выпадающем списке выберите дата-центр, к которому будет привязан сегмент сети
  - Среды — в выпадающем списке выберите одну или несколько сред, к которым будет привязан сегмент сети
  - (Опционально) Домены — в выпадающем списке выберите домен
2. Нажмите Создать.

Новый сегмент сети появится в списке на портале администрирования. Для просмотра перейдите в Инфраструктура Сегменты сети.

5.2. Настройка сегмента сети в сервисе NetBox

Учётные данные для входа в сервис NetBox (adminUsername и adminPassword) можно получить из StarVault по адресу https://starvault.sample.box/ui/vault/secrets/deployment/show/netbox.

Чтобы создать сегмент сети в сервисе NetBox:

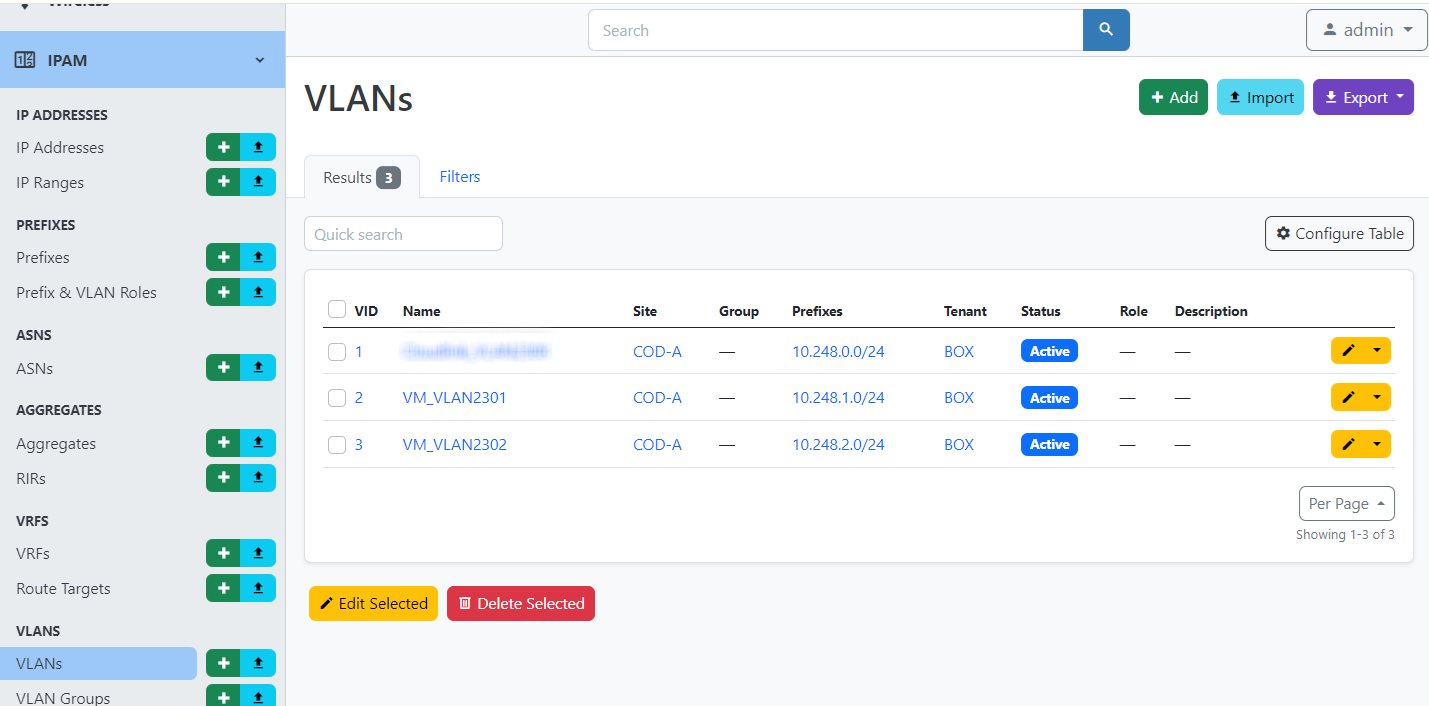

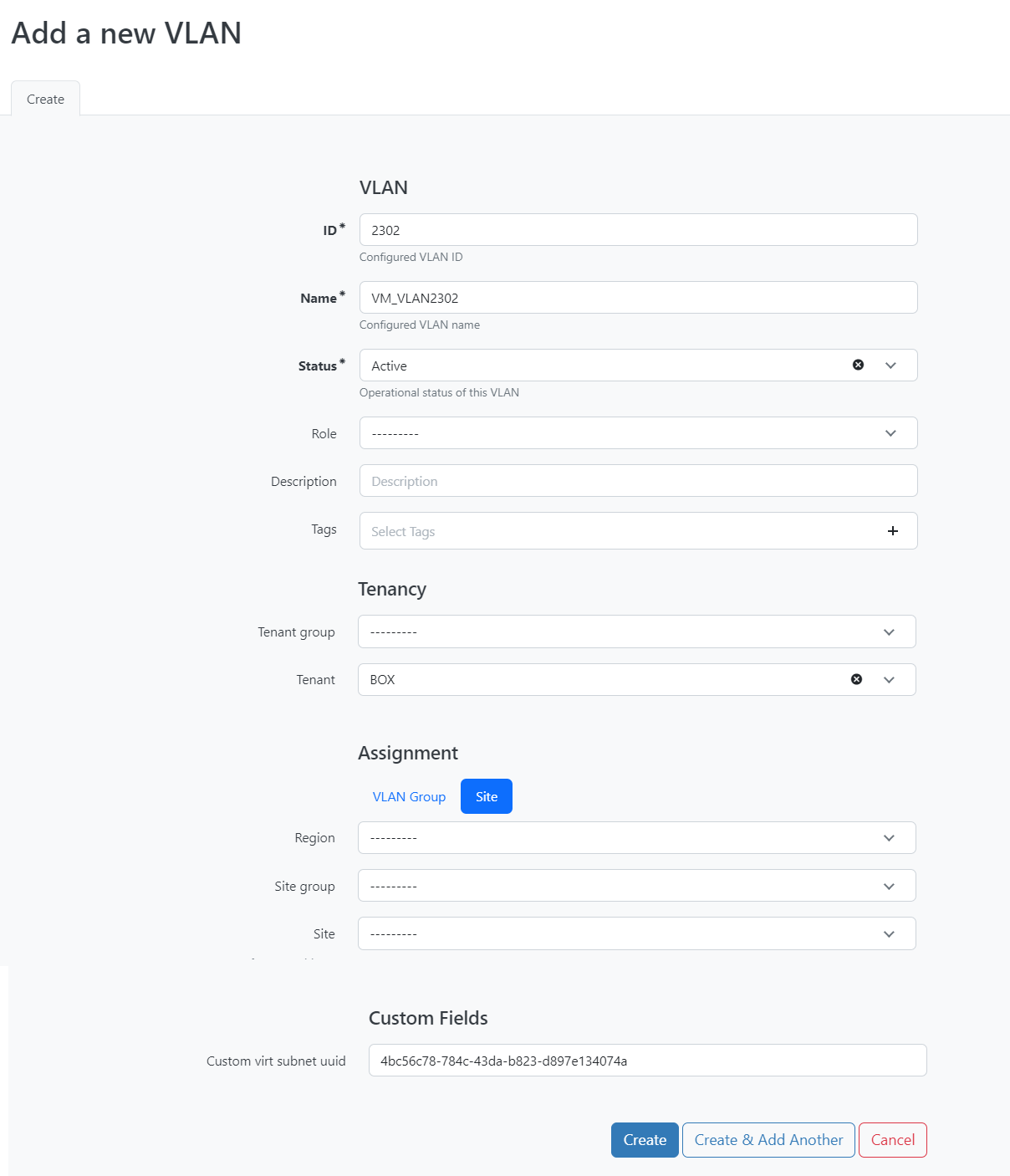

Перейдите в раздел IPAM VLANs и нажмите +Add.

Заполните поля:

ID — цифровой идентификатор VLAN в диапазоне от 1 до 4094
Name — символьное имя VLAN, совпадает с кодом сегмента сети
Status — рабочее состояние VLAN, значения: active — активно, reserved — зарезервировано, deprecated — устарело
Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
Assignment — описывает группу VLAN или сайт, к которому привязана VLAN

Custom virt subnet uuid — настраиваемый идентификатор виртуальной подсети

Custom virt subnet uuid указывается из платформы виртуализации zVirt, подключенной к модулю zVirt DC Manager.

В zVirt в качестве данного идентификатора используется vnicprofile виртуальной сети (VLAN). Его можно посмотреть, получив данные из API. Для этого нужно перейти в браузере по следующей ссылке http://FQDN_Zvirt/ovirt-engine/api/vnicprofiles. В результате, например, будет получен следующий вывод:

<vnic_profile href="/ovirt-engine/api/vnicprofiles/4bc56c78-784c-43da-b823-d897e134074a" id="4bc56c78-784c-43da-b823-d897e134074a">
<name>VM_VLAN2302</name>
<link href="/ovirt-engine/api/vnicprofiles/4bc56c78-784c-43da-b823-d897e134074a/permissions" rel="permissions"/>

Начиная с версии zVirt 4.3 идентификатор vnicprofile можно посмотреть на портале администратора zVirt. Для этого необходимо перейти в Сеть Профили vNIC, затем скопировать ID.

Нажмите Create.

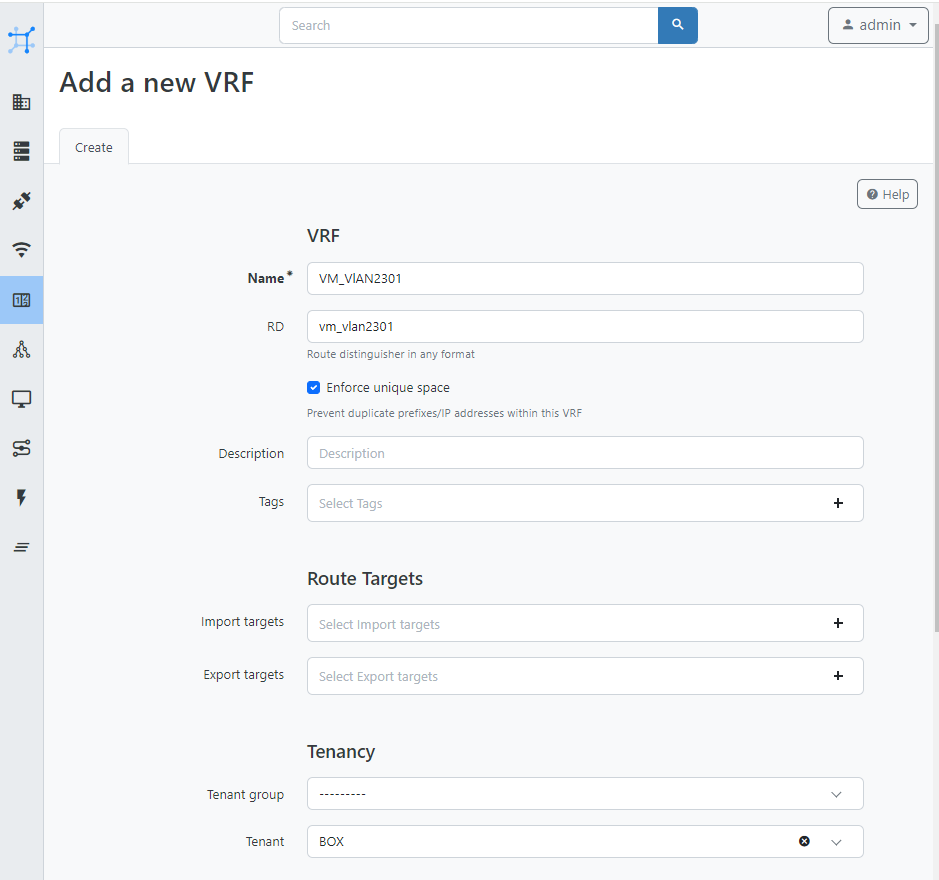

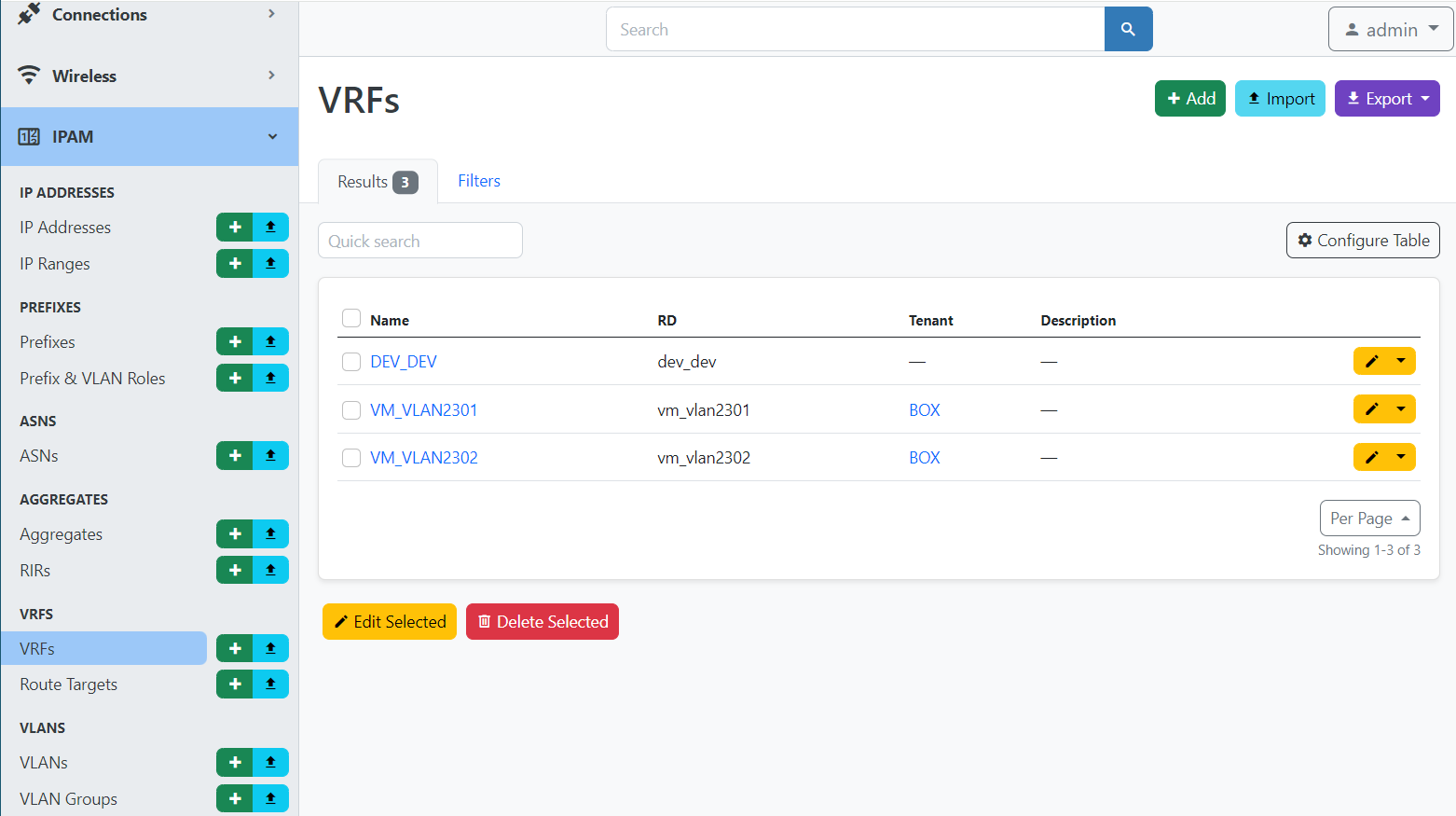

Перейдите в раздел IPAM VRFs и нажмите +Add.
Заполните поля:
1. Name — имя сегмента сети, совпадает с кодом сегмента сети
2. RD — уникальный различитель маршрутов, совпадает с кодом сегмента сети
3. Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
Нажмите Create.

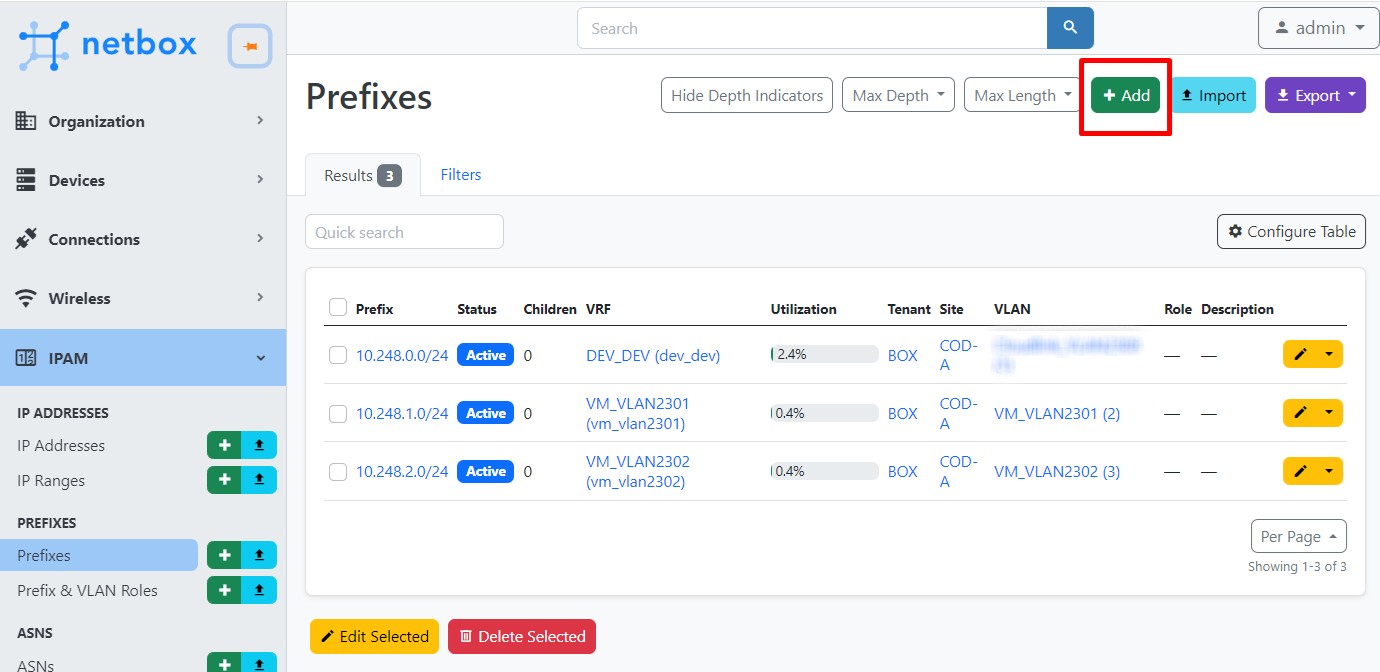

Перейдите в раздел IPAM Prefixes и нажмите +Add.

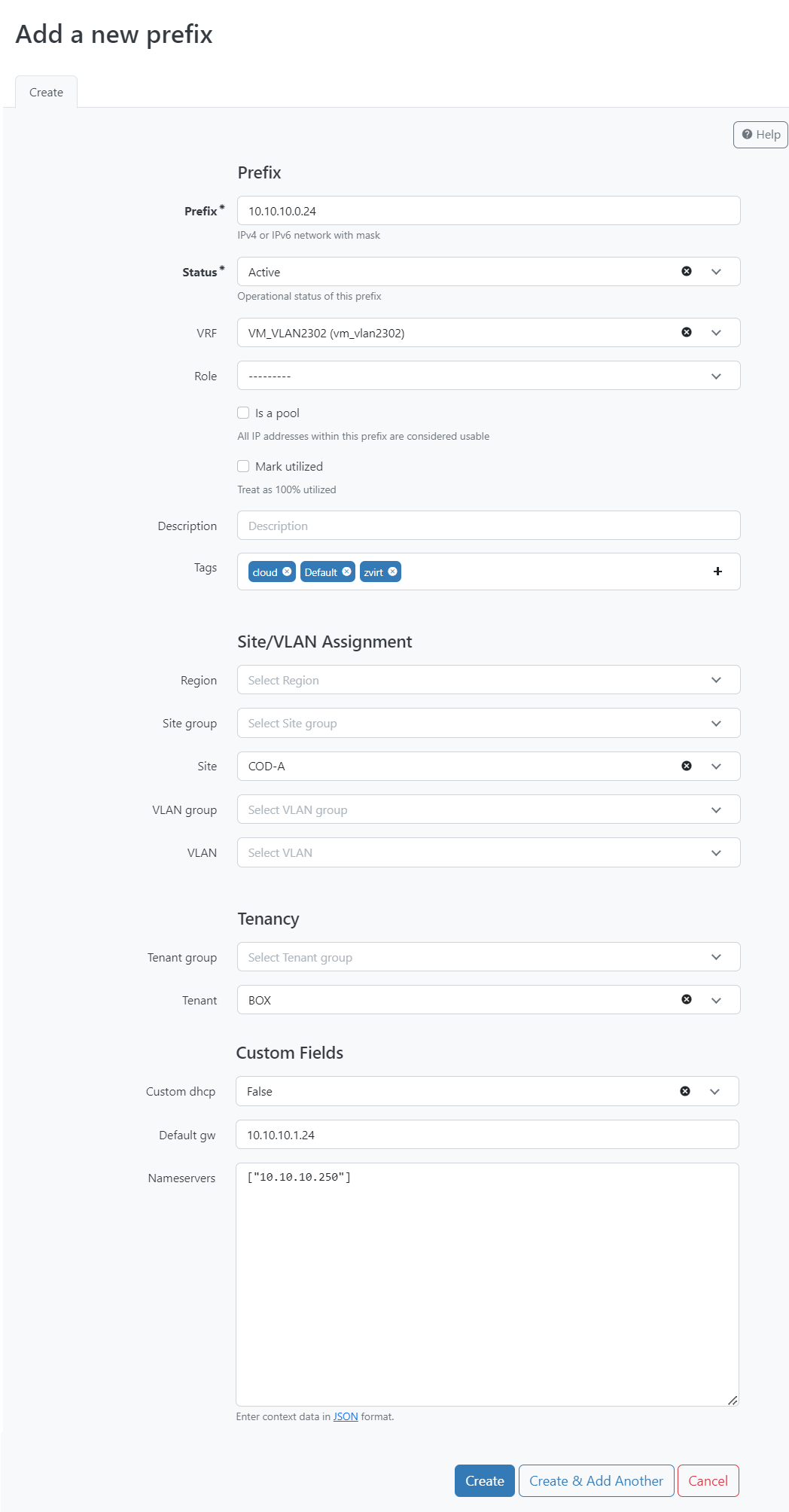

Заполните поля:
1. Prefix — IP-адрес сети и маска
2. Status — рабочее состояние, значения: active — активно, reserved — зарезервировано, deprecated — устарело
3. VRF — имя таблицы маршрутизации (VRF)
4. Tags — набор тегов для объектов, которыми могут быть названия платформ, кластеров, дата-центров и так далее
5. VLAN — имя сегмента сети (VLAN)
6. Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
7. Default gw — IP-адрес шлюза по умолчанию для создаваемых виртуальных машин
8. Nameservers — DNS-имя для созданной подсети в формате JSON
Нажмите Create.

Рекомендуется зарезервировать IP-адрес DNS-сервера. Чтобы зарезервировать IP-адреса:

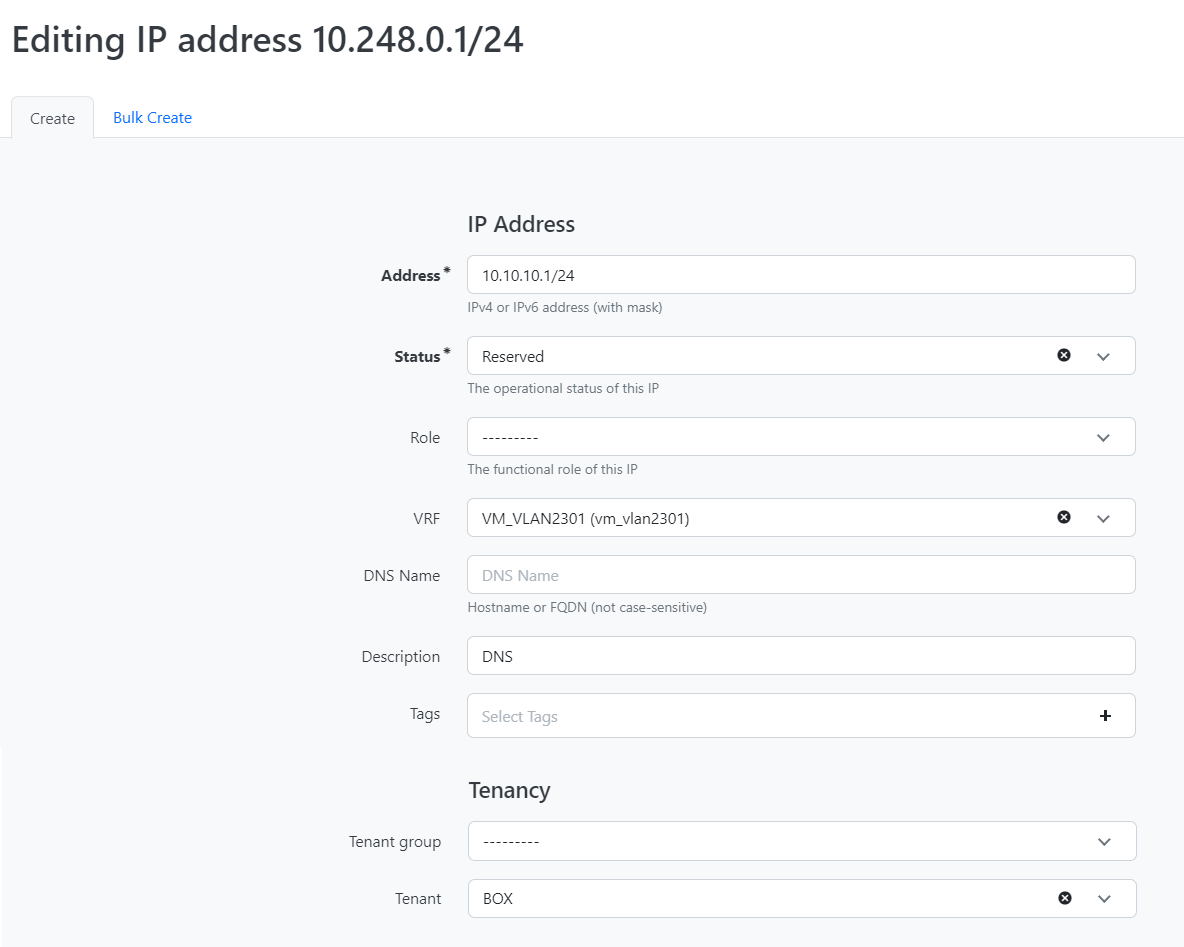

Перейдите в IPAM IP Addresses и нажмите +Add.
Заполните поля:
1. Address — IP-адрес DNS-сервера
2. Status — рабочее состояние, значения: active — активно, reserved — зарезервировано, deprecated — устарело
3. VRF — имя таблицы маршрутизации (VRF)
4. Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях

5.3. Изменение сегмента сети

Чтобы изменить сегмент сети:

На портале администрирования перейдите в Инфраструктура Сегменты сети.
Напротив нужного сегмента в списке нажмите и выберите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Сохранить.

5.4. Удаление сегмента сети

Чтобы удалить сегмент сети:

На портале администрирования перейдите в Инфраструктура Сегменты сети.
Напротив нужного сегмента в списке нажмите и выберите Удалить.

Сегмент будет помечен на удаление в списке.

6. Виртуальные машины

Раздел Виртуальные машины содержит вкладки:

Разведанные — список виртуальных машин на платформе виртуализации, обнаруженных в результате разведки
Перенесены на портал — список разведанных виртуальных машин, которые были перенесены на пользовательский портал
Созданы на портале — список виртуальных машин, которые были созданы на пользовательском портале

6.1. Перенос разведанной виртуальной машины на портал

Чтобы перенести виртуальную машину на пользовательский портал:

На портале администрирования перейдите в Инфраструктура Виртуальные машины.
На вкладке Разведанные напротив нужной виртуальной машины установите флажок и нажмите .
В открывшейся панели Перенос на портал из выпадающих списков выберите Организацию и Проект.
Нажмите Перенести.

В фоновом режиме происходит создание заказа. Добавленные виртуальные машины будут отображены на пользовательском портале в разделах Заказы Базовые вычисления и Список ВМ.

С добавленными на портал виртуальными машинами можно совершать действия.
