Инфраструктура

1. Подключения

Раздел Подключения отображает подключенные платформы виртуализации, позволяет добавлять новые подключения и управлять ими.

Платформы отображаются в формате карточек, на которых указаны имя подключения, URL подключенной платформы zVirt, а также количество критических инцидентов на платформе виртуализации — алертов. Если на карточке подключения нажать на количество критических алертов, то на отдельной вкладке откроется раздел События Алерты со списком алертов.

1.1. Получение подробной информации о подключении

В разделе Инфраструктура Подключения можно получить подробную информацию об имеющемся подключении.

Чтобы получить подробную информацию о подключении:

На портале администрирования перейдите в Инфраструктура Подключения.
Нажмите на нужное подключение.

В подробном представлении отображается общая информация о подключении, а также информация о существующих ресурсных пулах платформы виртуализации. Информация о ресурсных пулах представлена в виде таблиц, распределённых по соответствующим вкладкам.

1.2. Добавление подключения

Чтобы добавить подключение:

На портале администрирования перейдите в Инфраструктура Подключения.
Нажмите + Добавить и выберите платформу zVirt.
В разделе Добавление подключения Соединение заполните поля:
- Адрес подключения zVirt — URL подключаемой платформы zVirt
- Логин — имя учетной записи администратора подключаемой платформы zVirt, по умолчанию — admin@zvirt@internalsso
- Пароль — пароль учетной записи администратора подключаемой платформы zVirt
- При необходимости выключите опцию Включить SSL верификацию.
Нажмите Далее.
В разделе Добавление подключения Общее введите имя нового подключения платформы zVirt и нажмите Далее.

В разделе Добавление подключения Таймауты и разведка установите:

Таймауты — таймаут запроса, максимальное время на получение данных от сервера в секундах, по умолчанию — 10 секунд

Таймауты подключения — максимальное время на установление соединения с сервером в секундах, по умолчанию — 60 секунд

Общий таймаут — это суммарное время ожидания установки соединения с сервером (таймаут подключения) и получения ответа от него (таймаут запроса). Если за время общего таймаута соединение с сервером не установлено, то инициируется повторное подключение. После нескольких неудачных попыток соединения произойдет ошибка таймаута. В этом случае рекомендуется увеличить таймауты, а также проверить доступность хоста, DNS и порта.

При первом запуске после создания нового подключения используются значения по умолчанию:

Запуск разведки виртуальных машин и инфраструктуры — 1 раз в сутки
Запуск поиска алертов — каждые 10 минут

Изменить таймауты, изменить параметры разведки или сбора алертов можно будет после создания подключения.

Нажмите Далее.
В разделе Добавление подключения Итог проверьте параметры нового подключения и нажмите Готово, если параметры верны.

После создания подключения новая платформа отобразится в разделе Инфраструктура Подключения.

1.3. Редактирование подключения

В разделе Подключения можно изменить параметры существующих подключений.

Чтобы отредактировать параметры подключения:

На портале администрирования перейдите в Инфраструктура Подключения.
На карточке подключения нажмите и выберите:
- Изменить подключение, чтобы изменить параметры worker для разведки и алертов
- Редактировать соединение, чтобы изменить данные для доступа к подключению, такие как URL платформы, логин или пароль администратора платформы
В открывшемся окне измените необходимые параметры.
Нажмите Сохранить.

1.3.1. Соединение

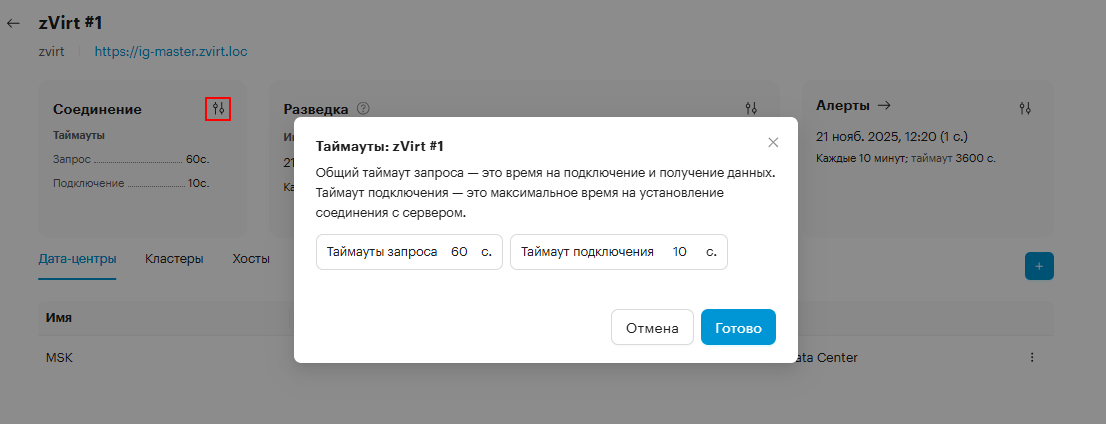

Чтобы изменить таймауты, заданные при создании подключения:

На портале администрирования перейдите в Инфраструктура Подключения и нажмите на карточку нужного подключения.
В подробном представлении подключения в разделе Соединение нажмите .
В открывшемся окне измените значение для нужного таймаута и нажмите Готово.

1.3.2. Разведка ВМ и инфраструктуры

Разведка ВМ — это получение информации о виртуальных машинах, созданных на платформе виртуализации напрямую, без использования zVirt DC Manager.

Разведка инфраструктуры — это получение информации о существующих ресурсных пулах платформ виртуализации:

Кластеры
Сети
Домены хранения
Образы
Прочие пулы

Первая разведка ВМ и инфраструктуры запускается после создания нового подключения, следующие разведки по умолчанию запускаются 1 раз в сутки.

Можно отключить или изменить параметры разведки для существующего подключения.

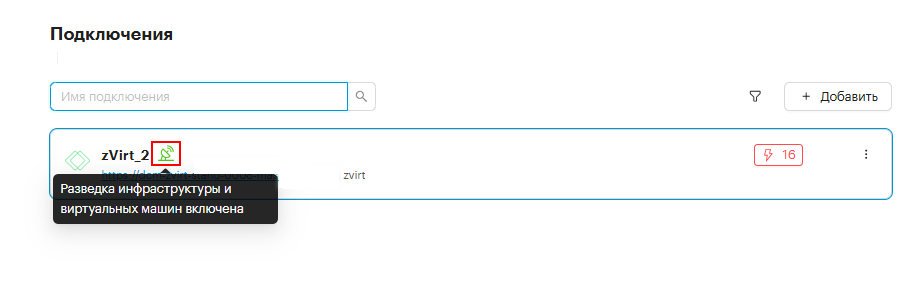

Статус разведки отображается значком на карточке подключения:

— разведка инфраструктуры, виртуальных машин или оба типа разведки включены.

Узнать, какая именно разведка включена, можно наведя указатель мыши на значок.
— разведка проведена с ошибками
Значок отсутствует — разведка выключена

1.3.2.1. Изменение параметров разведки

Для корректной работы разведка ВМ не должна быть чаще, чем раз в сутки.

Чтобы изменить параметры разведки:

На портале администрирования откройте окно редактирования разведки одним из способов:

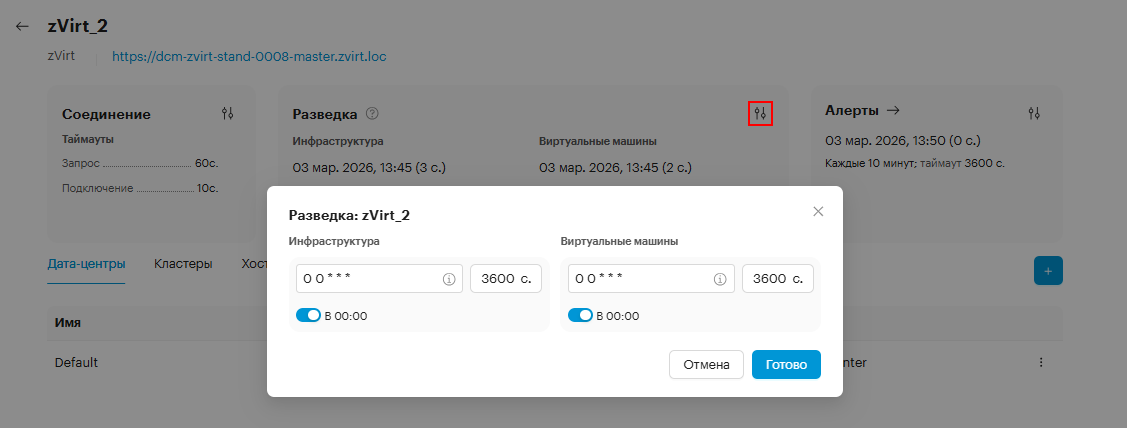

1. Перейдите в Инфраструктура Подключения и нажмите на карточку нужного подключения.

  В подробном представлении подключения в разделе Разведка нажмите .

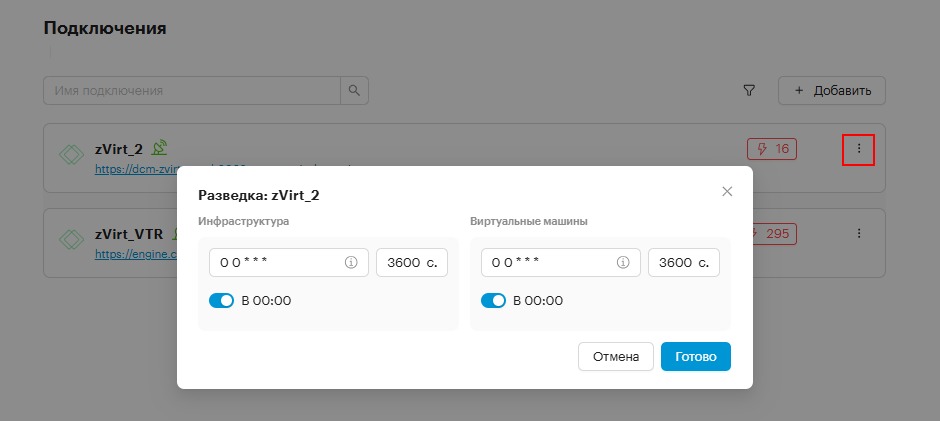

2. В Инфраструктура Подключения на карточке нужного подключения нажмите и выберите Разведка….
В открывшемся окне измените параметры для нужной разведки:
1. Задайте расписание разведки в формате cron-записи. По умолчанию в поле задано значение: 0 0 * * * — каждый день в полночь, где символы означают по порядку:
  - 0 — минуты, по умолчанию — 0, возможные значения: 0 — 59
  - 0 — часы, по умолчанию — 0, возможные значения: 0 — 23
  - * — день месяца, возможные значения: 1 — 31
  - * — месяц, возможные значения: 1 — 12
  - * — день недели, возможные значения: 0 — 7, где 0 и 7 — воскресенье

    Например, чтобы разведка запускалась каждый вторник в 15:30, независимо от числа месяца или месяца года, нужно указать: 30 15 * * 2.
2. Задайте таймаут разведки — максимальное время в секундах на соединение с сервером для сбора данных о виртуальных машинах и инфраструктуре. По умолчанию — 3600 секунд.
Нажмите Готово.

1.3.2.2. Выключение разведки

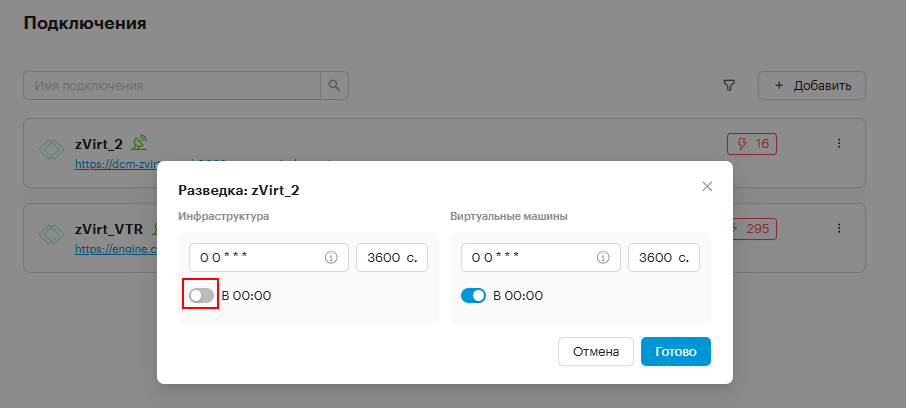

Чтобы выключить разведку:

На портале администрирования откройте окно редактирования разведки одним из способов:
1. Перейдите в Инфраструктура Подключения и нажмите на карточку нужного подключения.

  В подробном представлении подключения в разделе Разведка нажмите .
2. В Инфраструктура Подключения на карточке нужного подключения нажмите и выберите Разведка….
В открывшемся окне выключите опцию разведки.
Нажмите Готово.

1.3.3. Алерты

1.3.3.1. Изменение параметров сбора алертов

Чтобы изменить параметры сбора алертов:

На портале администрирования перейдите в Инфраструктура Подключения и нажмите на карточку нужного подключения.

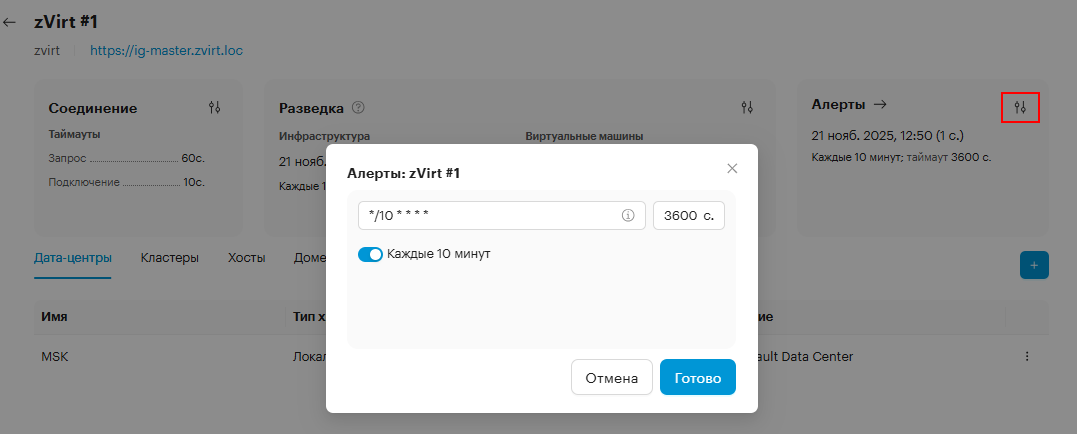

В подробном представлении подключения в разделе Алерты нажмите .
1. В открывшемся окне задайте расписание сбора алертов в формате cron-записи. По умолчанию в поле задано значение: */10 * * * *, где символы означают по порядку:
  - * — минута, с которой начинается сбор алертов в пределах заданного диапазона минут
  - /10 — минуты, по умолчанию — 10, возможные значения: 0 — 59
  - * — часы, возможные значения: 0 — 23
  - * — день месяца, возможные значения: 1 — 31
  - * — месяц, возможные значения: 1 — 12
  - * — день недели, возможные значения: 0 — 7, где 0 и 7 — воскресенье

    Например, чтобы сбор алертов запускался каждый час, в начале часа (минута 0), нужно указать: 0 * * * *.
2. Задайте таймаут сбора алертов — максимальное время в секундах на соединение с сервером для сбора алертов с платформы виртуализации. По умолчанию — 3600 секунд.
Нажмите Готово.

1.3.3.2. Выключение сбора алертов

Чтобы выключить сбор алертов:

На портале администрирования перейдите в Инфраструктура Подключения и нажмите на карточку нужного подключения.
В подробном представлении подключения в разделе Алерты нажмите .
В открывшемся окне выключите опцию сбора алертов.
Нажмите Готово.

1.4. Удаление подключения

Если подключение больше не требуется, его можно удалить.

Чтобы удалить подключение:

На портале администрирования перейдите в Инфраструктура Подключения.
На карточке нужного подключения нажмите и выберите Удалить.

2. Дата-центры

Дата-центр (ЦОД) — сущность, позволяющая разделить ресурсы клиента по территориально-административному признаку, например, по принадлежности ресурса к физическому ЦОД.

В разделе Дата-центры отображается список доступных центров данных.

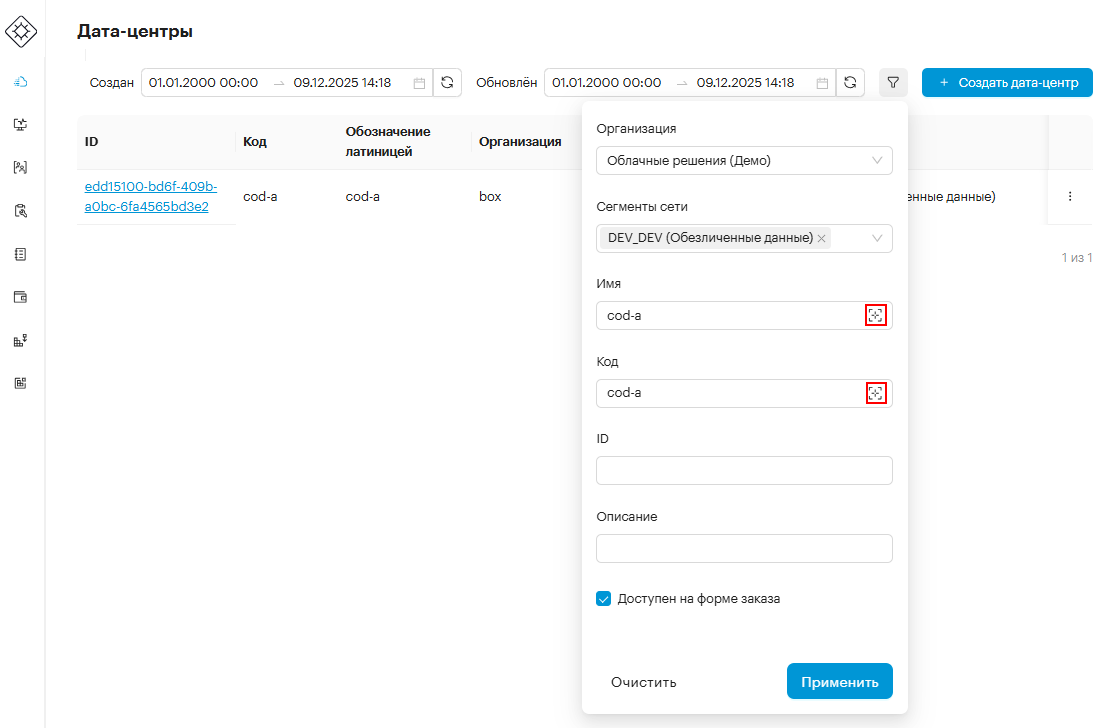

Чтобы настроить фильтрацию вывода дата-центров, нажмите b filter и укажите нужные параметры в открывшемся окне. Для фильтрации дата-центров по точному совпадению имени и кода, в соответствующих полях дополнительно нажмите b precise search .

2.1. Создание дата-центра

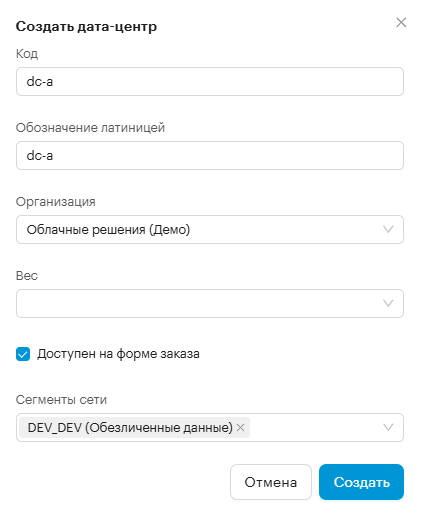

Чтобы создать дата-центр:

На портале администрирования перейдите в Инфраструктура Дата-центры.
Нажмите + Создать дата-центр.
В появившемся окне введите необходимые параметры:
- Код — уникальное буквенно-цифровое значение
- Обозначение латиницей — обозначение дата-центра на латинице, может совпадать с кодом
- Организация — организация, к которой будет прикреплён дата-центр
- Вес — определяет приоритет дата-центра. Чем больше вес, тем выше приоритет.
- При необходимости активируйте опцию Доступен в форме заказа.
- Сегменты сети — сегмент сети, к которому будет привязан дата-центр
Нажмите Создать.

В случае успешного создания дата-центр отобразится в списке.

2.2. Изменение дата-центра

Чтобы изменить дата-центр:

На портале администрирования перейдите в Инфраструктура Дата-центры.
Нажмите на ID необходимого дата-центра.
В подробном представлении выбранного дата-центра нажмите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Редактировать.
Измените необходимые параметры в окне Редактирование дата-центра.
Нажмите Сохранить.

2.3. Удаление дата-центра

Чтобы удалить дата-центр:

На портале администрирования перейдите в Инфраструктура Дата-центры.
Нажмите на ID необходимого дата-центра.
В подробном представлении выбранного дата-центра нажмите Удалить.

Дата-центр будет помечен на удаление в списке.

3. Платформы

Платформа — это объект организации и представляет собой абстракцию, объединяющую сегменты сети и центры данных.

В разделе Платформы отображается список добавленных платформ, а также присутствуют элементы управления платформами.

3.1. Создание платформы

Для платформы необходимо создать страницу в справочнике с описанием ресурсов платформы. Порядок неважен: можно создать платформу, затем справочник или наоборот.

Чтобы создать платформу:

На портале администрирования перейдите в Инфраструктура Платформы.
Нажмите + Создать платформу.
В появившемся окне введите необходимые параметры:
- Название — имя платформы
- Код — уникальный тег, указанный в описании платформы в справочнике
- При необходимости выберите Организацию и задайте Вес

  Вес определяет приоритет платформы. Чем больше вес, тем выше приоритет.
Нажмите Создать.

Новая платформа появится в списке.

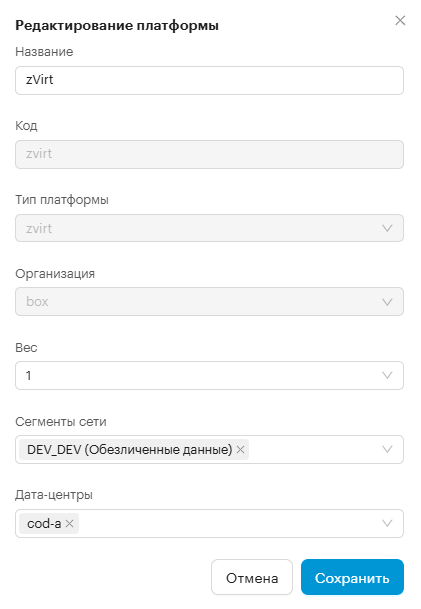

Нажмите и выберите Редактировать.
В окне Редактирование платформы укажите Сегменты сети и Дата-центры.
Нажмите Сохранить.

3.2. Изменение платформы

Чтобы изменить платформу:

На портале администрирования перейдите в Инфраструктура Платформы.
Напротив нужной платформы в списке нажмите и выберите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Сохранить.

3.3. Удаление платформы

Если платформа больше не требуется, её можно удалить.

Чтобы удалить платформу:

На портале администрирования перейдите в Инфраструктура Платформы.
Напротив нужной платформы в списке нажмите и выберите Удалить.

Платформа будет помечена в списке как удалённая.

4. Домены

Домены — это объекты организации и представляют собой абстракцию, назначаемую сегментам сетей.

В разделе Домены отображается список добавленных доменов, а также присутствуют элементы управления доменами.

4.1. Создание домена

Чтобы создать домен:

На портале администрирования перейдите в Инфраструктура Домены.
Нажмите + Создать домен.
В появившемся окне введите необходимые параметры:
- Название — имя домена
- Код — уникальное буквенно-цифровое значение
- Организация — выберите из выпадающего списка организацию
- При необходимости задайте Вес
Нажмите Создать.

Новый домен появится в списке.

4.2. Изменение домена

Чтобы изменить домен:

На портале администрирования перейдите в Инфраструктура Домены.
Напротив нужного домена в списке нажмите и выберите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Сохранить.

4.3. Удаление домена

Чтобы удалить домен:

На портале администрирования перейдите в Инфраструктура Домены.
Напротив нужного домена в списке нажмите и выберите Удалить.

Домен будет помечен на удаление в списке.

5. Сегменты сети

Сегмент сети — сущность, позволяющая выделить часть сетевых ресурсов клиента для разделения групп сервисов. На базе систем виртуализации реализуется за счет виртуальных локальных сетей (VLAN).

Сегменты сети являются объектами организации и представляют собой сетевую абстракцию, которая может быть назначена дата-центрам и платформам.

В разделе Сегменты сети отображается список добавленных сегментов, а также присутствуют элементы управления сегментами.

Для управления сегментами сети используется сервис NetBox, расположенный по адресу https://netbox.sample.box/. Подробнее — в разделе Настройка сегмента сети в сервисе NetBox.

5.1. Создание сегмента сети

Чтобы создать сегмент сети:

На портале администрирования перейдите в Инфраструктура Сегменты сети и нажмите Создать сегмент сети.
В окне Создать сегмент сети:
1. Заполните поля:
  - Название — укажите название сегмента сети, содержит только символы: «A-Z», «a-z», «0-9», «_», «-», «:», «.»
  - Код — укажите код сегмента сети, он может совпадать с названием, содержит только символы: «A-Z», «a-z», «0-9», «_», «-», «:», «.»
  - Организация — в выпадающем списке выберите имя организации, для которой будет использоваться данный сетевой сегмент
  - (Опционально) Вес — в выпадающем списке выберите вес — числовое значение, которое определяет приоритет использования сетевого сегмента. Чем больше вес, тем выше приоритет
  - Дата-центры — в выпадающем списке выберите дата-центр, к которому будет привязан сегмент сети
  - Среды — в выпадающем списке выберите одну или несколько сред, к которым будет привязан сегмент сети
  - (Опционально) Домены — в выпадающем списке выберите домен
2. Нажмите Создать.

Новый сегмент сети появится в списке на портале администрирования. Для просмотра перейдите в Инфраструктура Сегменты сети.

5.2. Настройка сегмента сети в сервисе NetBox

Учётные данные для входа в сервис NetBox (adminUsername и adminPassword) можно получить из StarVault по адресу https://starvault.sample.box/ui/vault/secrets/deployment/show/netbox.

Чтобы создать сегмент сети в сервисе NetBox:

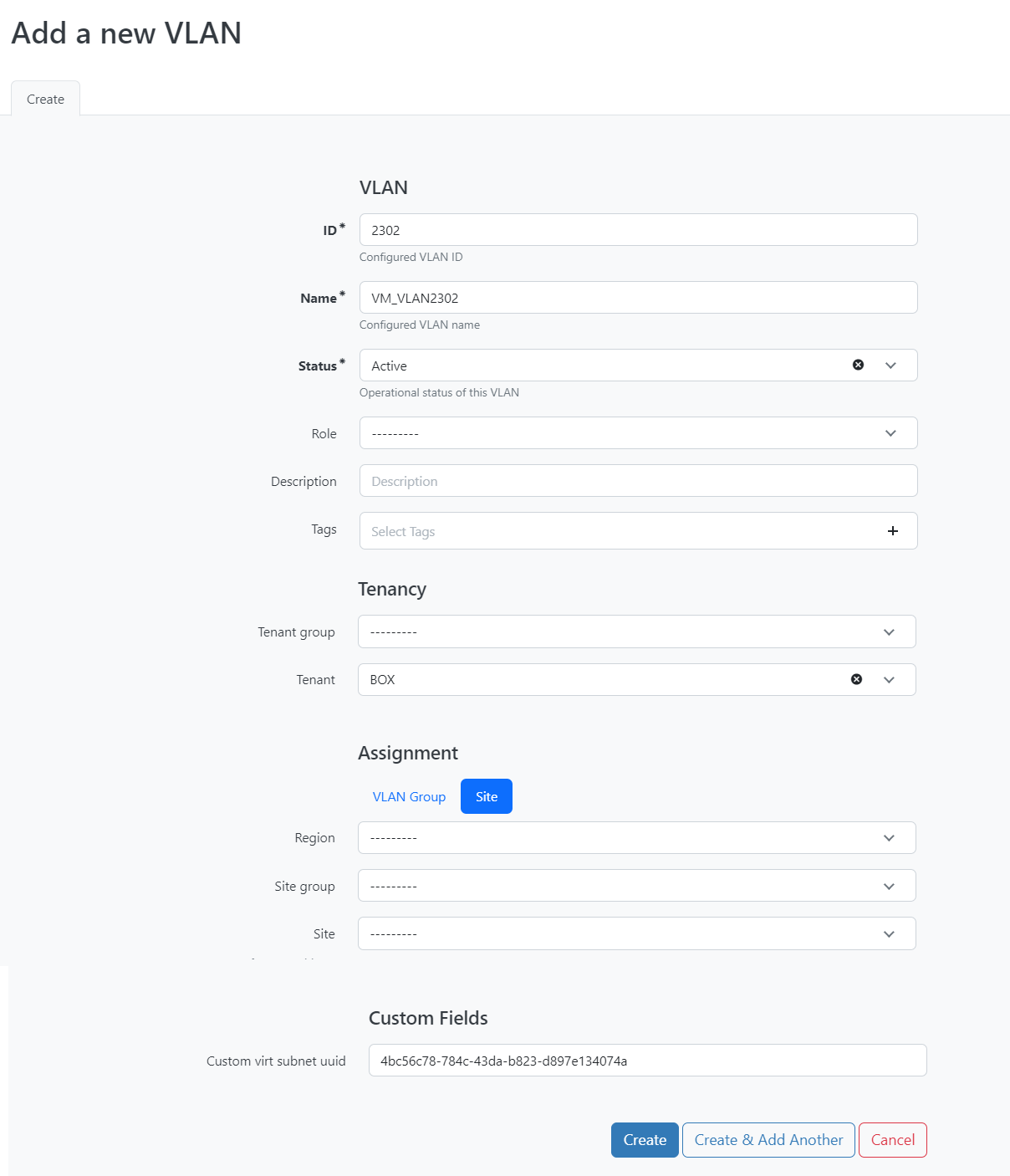

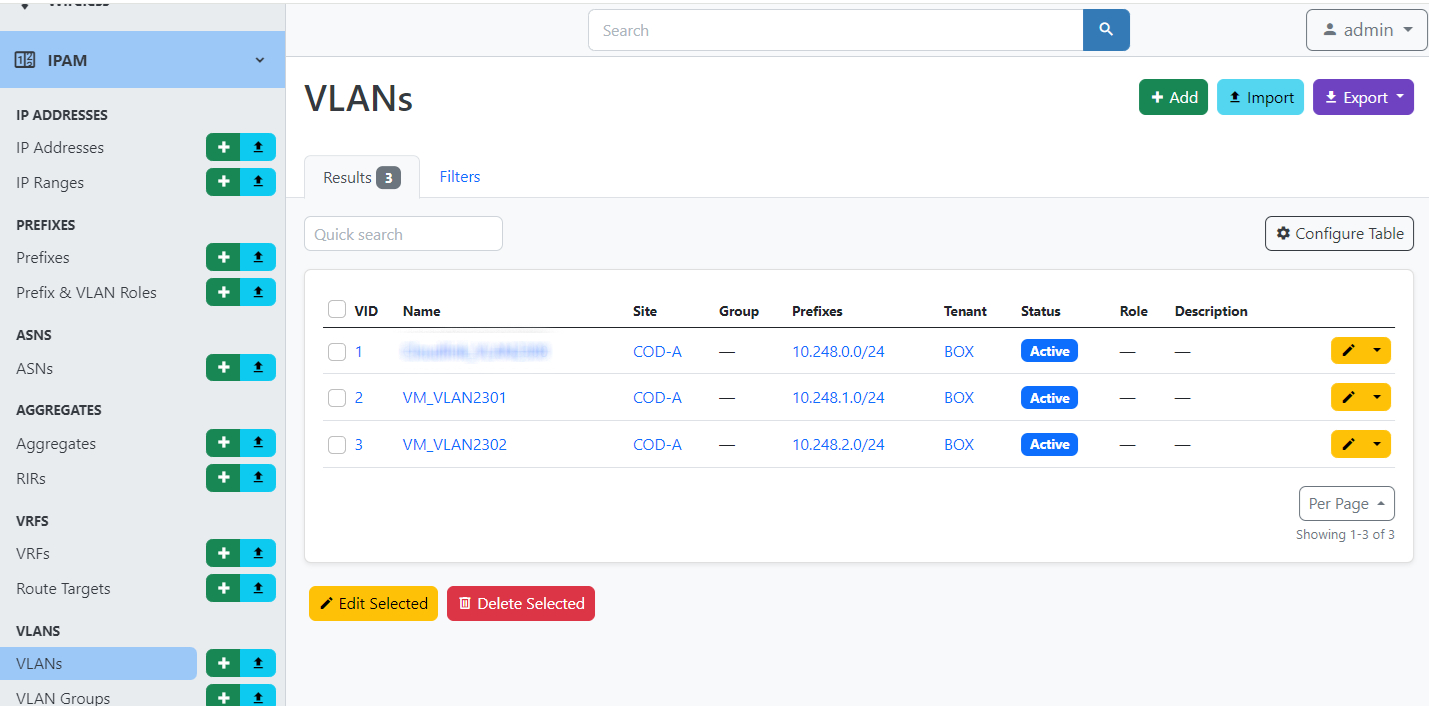

Перейдите в раздел IPAM VLANs и нажмите +Add.

Заполните поля:

ID — цифровой идентификатор VLAN в диапазоне от 1 до 4094
Name — символьное имя VLAN, совпадает с кодом сегмента сети
Status — рабочее состояние VLAN, значения: active — активно, reserved — зарезервировано, deprecated — устарело
Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
Assignment — описывает группу VLAN или сайт, к которому привязана VLAN

Custom virt subnet uuid — настраиваемый идентификатор виртуальной подсети

Custom virt subnet uuid указывается из платформы виртуализации zVirt, подключенной к модулю zVirt DC Manager.

В zVirt в качестве данного идентификатора используется vnicprofile виртуальной сети (VLAN). Его можно посмотреть, получив данные из API. Для этого нужно перейти в браузере по следующей ссылке http://FQDN_Zvirt/ovirt-engine/api/vnicprofiles. В результате, например, будет получен следующий вывод:

<vnic_profile href="/ovirt-engine/api/vnicprofiles/4bc56c78-784c-43da-b823-d897e134074a" id="4bc56c78-784c-43da-b823-d897e134074a">
<name>VM_VLAN2302</name>
<link href="/ovirt-engine/api/vnicprofiles/4bc56c78-784c-43da-b823-d897e134074a/permissions" rel="permissions"/>

Начиная с версии zVirt 4.3 идентификатор vnicprofile можно посмотреть на портале администратора zVirt. Для этого необходимо перейти в Сеть Профили vNIC, затем скопировать ID.

Нажмите Create.

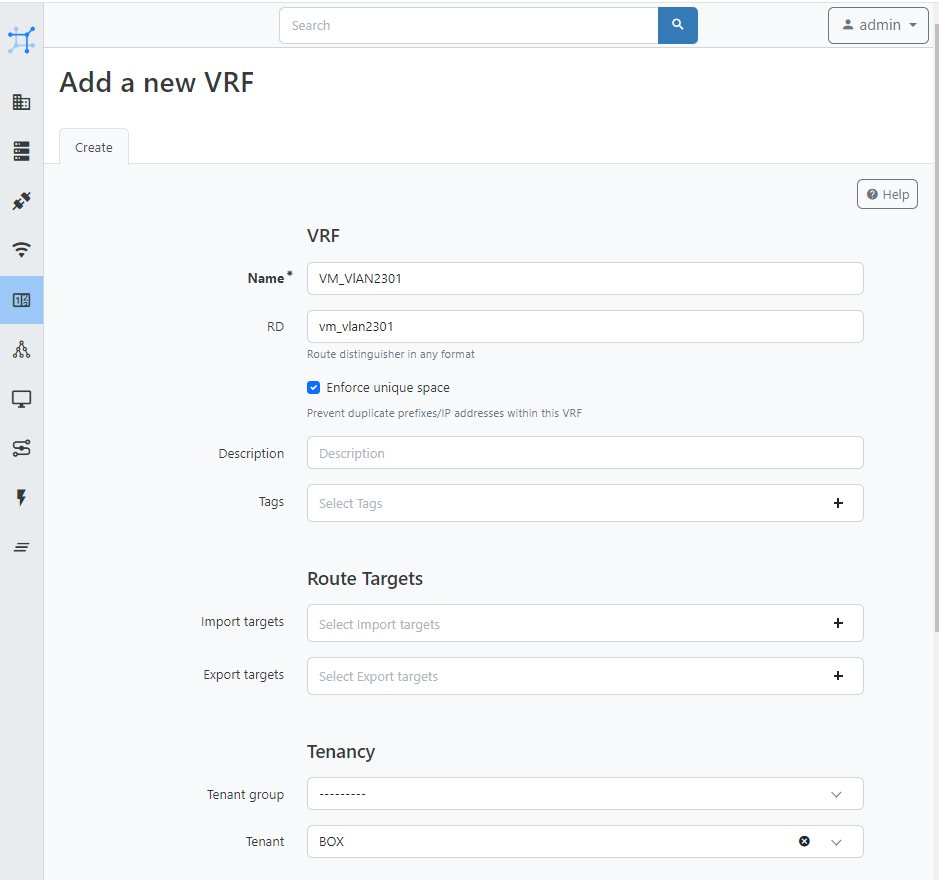

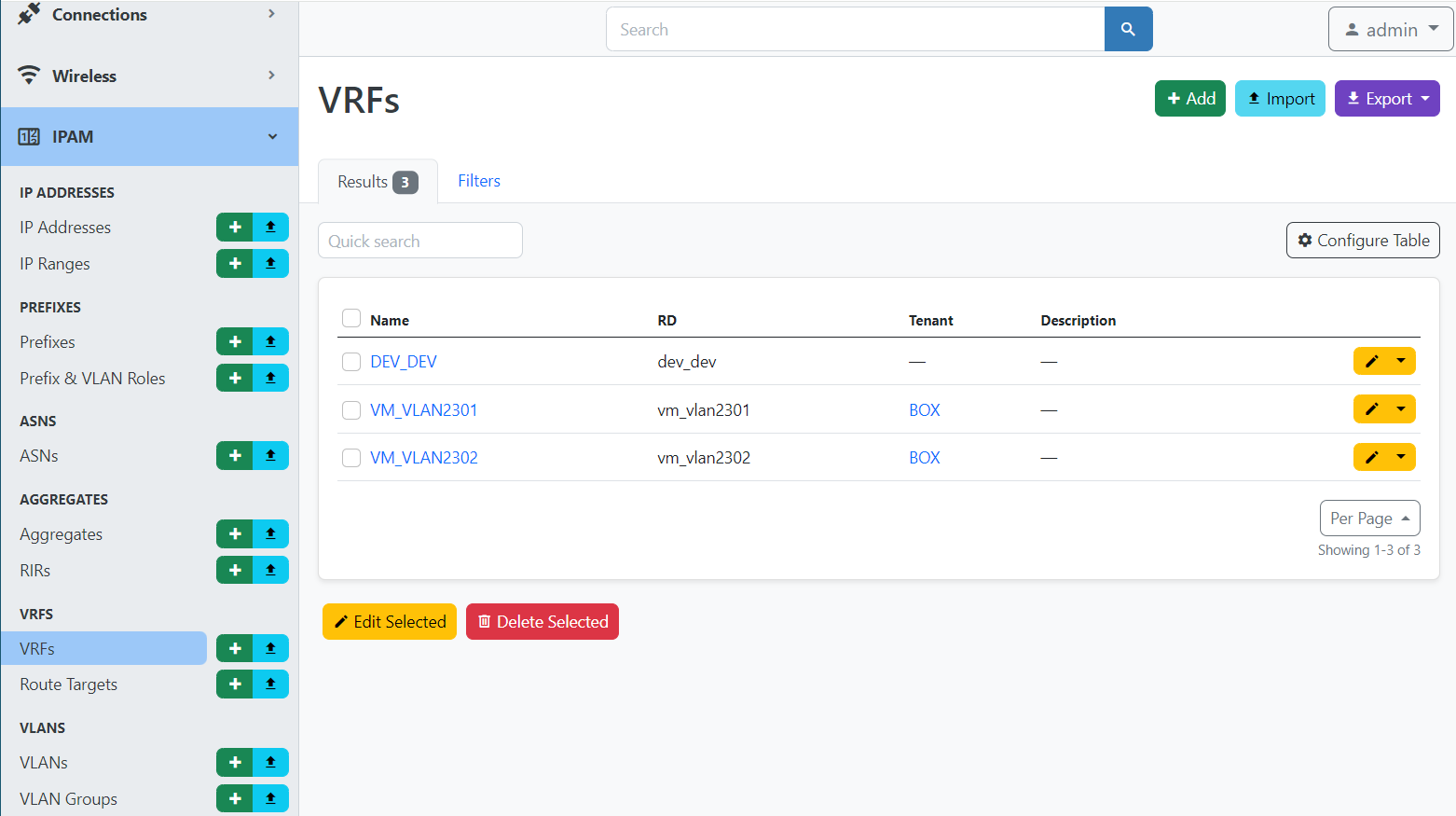

Перейдите в раздел IPAM VRFs и нажмите +Add.
Заполните поля:
1. Name — имя сегмента сети, совпадает с кодом сегмента сети
2. RD — уникальный различитель маршрутов, совпадает с кодом сегмента сети
3. Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
Нажмите Create.

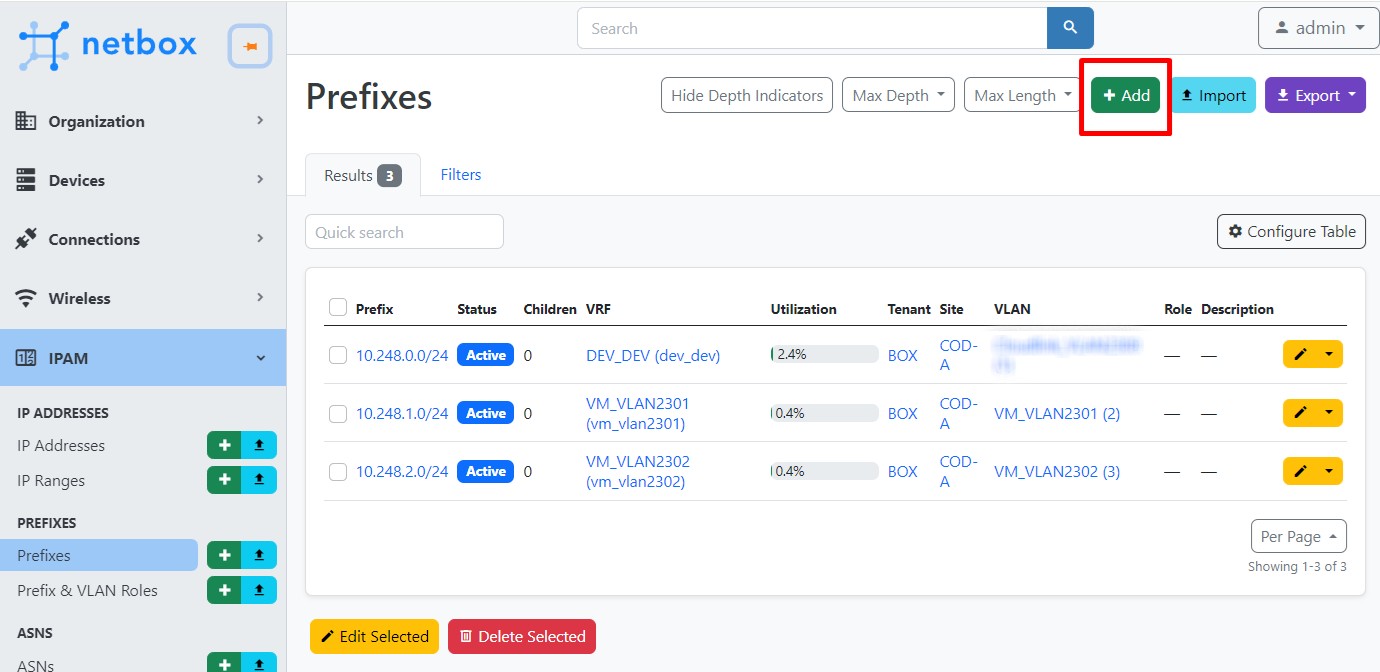

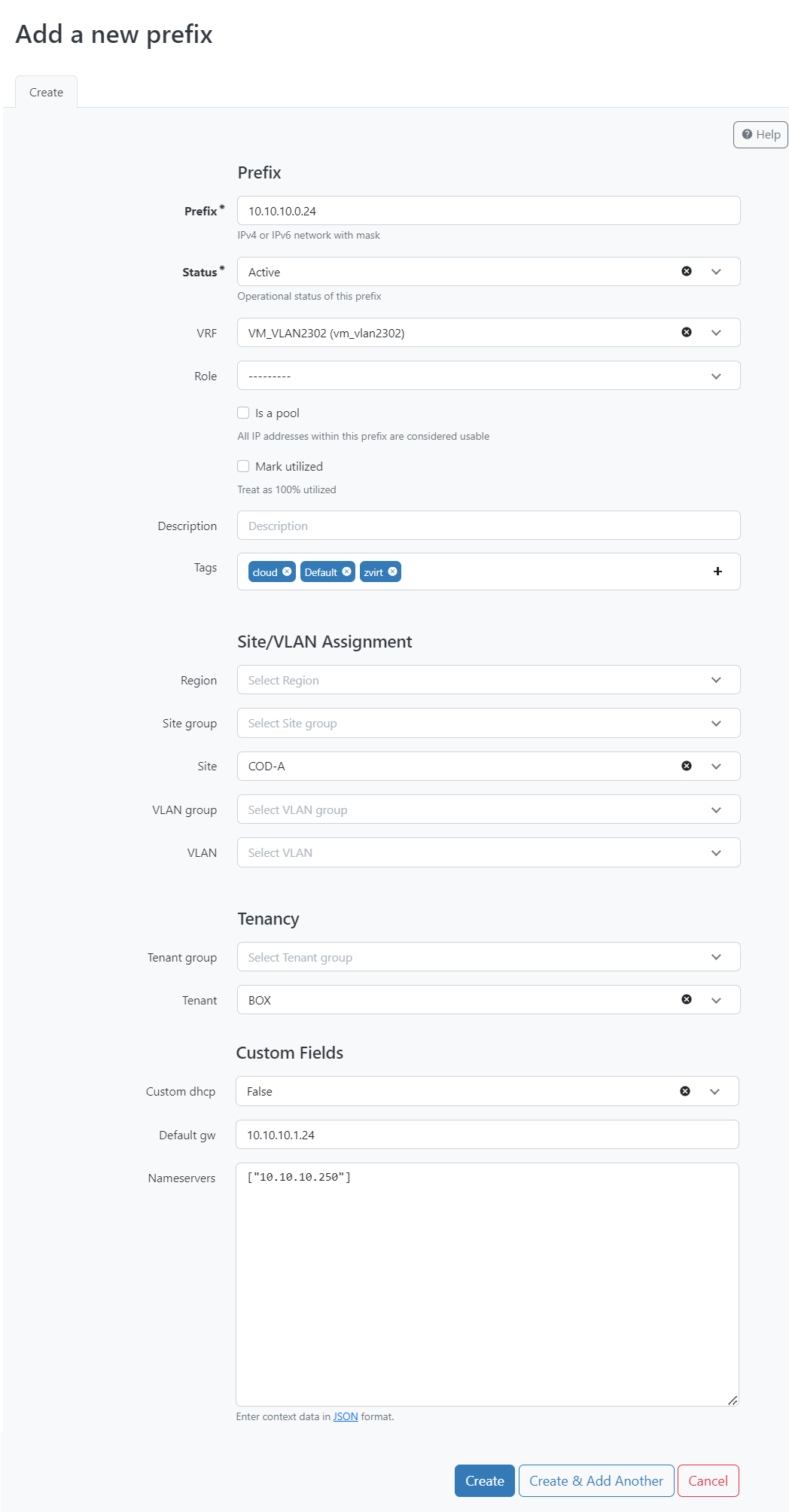

Перейдите в раздел IPAM Prefixes и нажмите +Add.
Заполните поля:
1. Prefix — IP-адрес сети и маска
2. Status — рабочее состояние, значения: active — активно, reserved — зарезервировано, deprecated — устарело
3. VRF — имя таблицы маршрутизации (VRF)
4. Tags — набор тегов для объектов, которыми могут быть названия платформ, кластеров, дата-центров и так далее
5. VLAN — имя сегмента сети (VLAN)
6. Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
7. Default gw — IP-адрес шлюза по умолчанию для создаваемых виртуальных машин
8. Nameservers — DNS-имя для созданной подсети в формате JSON
Нажмите Create.

Рекомендуется зарезервировать IP-адрес DNS-сервера. Чтобы зарезервировать IP-адреса:

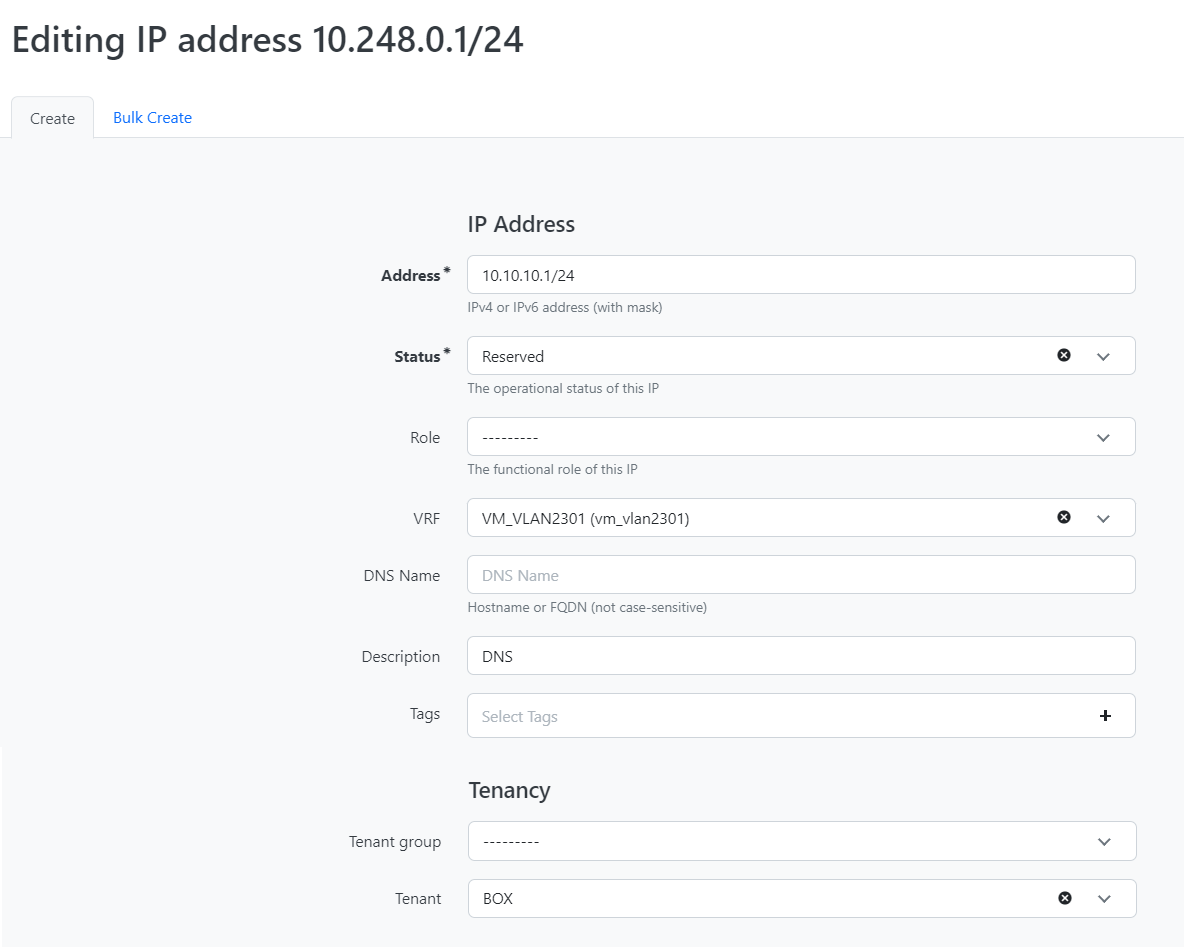

Перейдите в IPAM IP Addresses и нажмите +Add.
Заполните поля:
1. Address — IP-адрес DNS-сервера
2. Status — рабочее состояние, значения: active — активно, reserved — зарезервировано, deprecated — устарело
3. VRF — имя таблицы маршрутизации (VRF)
4. Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях

5.3. Изменение сегмента сети

Чтобы изменить сегмент сети:

На портале администрирования перейдите в Инфраструктура Сегменты сети.
Напротив нужного сегмента в списке нажмите и выберите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Сохранить.

5.4. Удаление сегмента сети

Чтобы удалить сегмент сети:

На портале администрирования перейдите в Инфраструктура Сегменты сети.
Напротив нужного сегмента в списке нажмите и выберите Удалить.

Сегмент будет помечен на удаление в списке.

6. Виртуальные машины

Раздел Виртуальные машины содержит вкладки:

Разведанные — список виртуальных машин на платформе виртуализации, обнаруженных в результате разведки
Перенесены на портал — список разведанных виртуальных машин, которые были перенесены на пользовательский портал
Созданы на портале — список виртуальных машин, которые были созданы на пользовательском портале

6.1. Перенос разведанной виртуальной машины на портал

Чтобы перенести виртуальную машину на пользовательский портал:

На портале администрирования перейдите в Инфраструктура Виртуальные машины.
На вкладке Разведанные напротив нужной виртуальной машины установите флажок и нажмите .
В открывшейся панели Перенос на портал из выпадающих списков выберите Организацию и Проект.
Нажмите Перенести.

В фоновом режиме происходит создание заказа. Добавленные виртуальные машины будут отображены на пользовательском портале в разделах Заказы Базовые вычисления и Список ВМ.

С добавленными на портал виртуальными машинами можно совершать действия.
