Инфраструктура

1. Облака

Раздел Облака отображает подключенные к инсталляции платформы виртуализации и облачные провайдеры, позволяет добавить новые подключения и управлять ими.

1.1. Добавление подключения

Чтобы добавить подключение:

Перейдите в Инфраструктура Облака.
Нажмите Добавить подключение и выберите платформу zVirt.

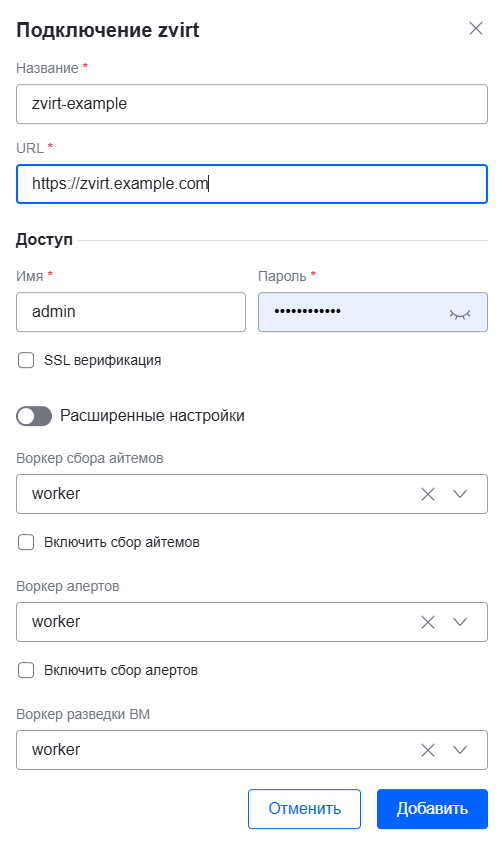

В открывшемся окне введите параметры подключения:
- Название — уникальное имя подключения
- URL — адрес подключения к системе управления
- Доступ: Имя и Пароль администратора системы, к которой осуществляется подключение
- При необходимости можно настроить дополнительные параметры, активировав переключатель Расширенные настройки
Нажмите Добавить.

При успешном подключении новая платформа отобразится в разделе Инфраструктура Облака.

1.2. Редактирование подключения

В разделе Облака можно изменить параметры существующих подключений.

Чтобы отредактировать подключение:

Перейдите в Инфраструктура Облака.
На карточке подключения нажмите … и выберите Редактировать.
В открывшемся окне измените необходимые параметры.
Нажмите Сохранить.

1.3. Запуск разведки ВМ

Разведка ВМ — это получение информации о виртуальных машинах, созданных на платформе виртуализации напрямую, без использования портала DC Manager.

Запуски разведки ВМ можно выполнить двумя способами.

Способ 1

Разведка ВМ включается при создании или при редактировании подключения:

Перейдите в Инфраструктура Облака.
В окне настройки подключения, которое откроется при создании или редактировании подключения, активируйте опцию Включить разведку ВМ и выберите нужный Воркер.
Нажмите Добавить или Сохранить, в случае редактирования подключения.

Способ 2

Актуален только для существующих подключений.

Перейдите в Инфраструктура Облака.

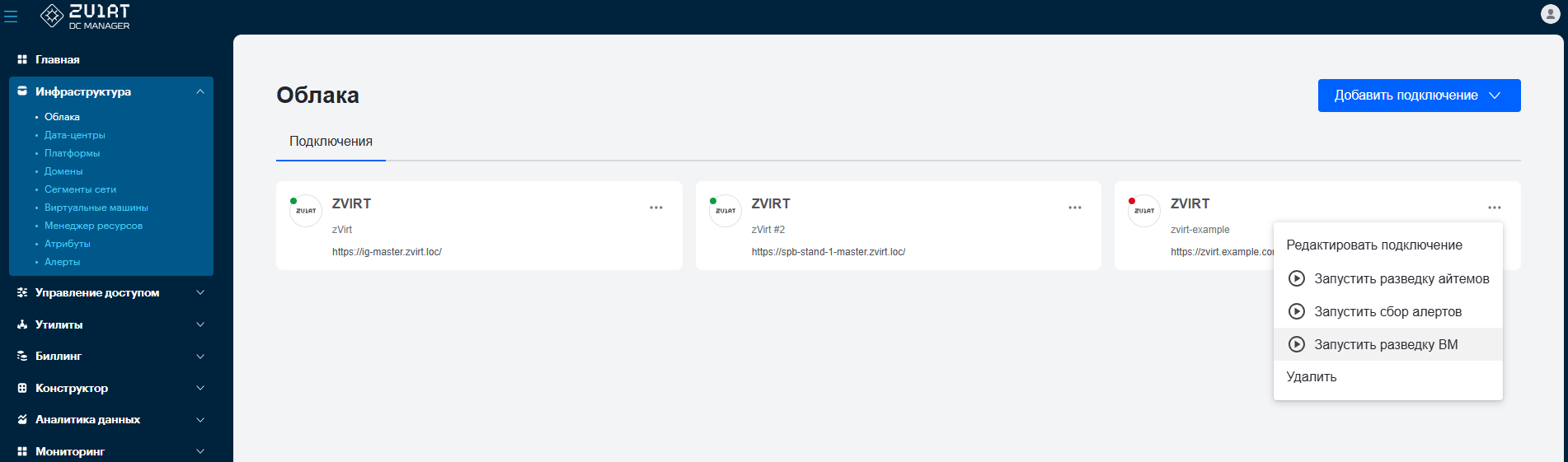

На карточке нужного подключения нажмите … и выберите Запустить разведку ВМ.

1.4. Запуск разведки айтемов

Разведка айтемов — это получение информации о существующих ресурсных пулах платформ виртуализации:

Кластеры
Сети
Домены хранения
Образы
Прочие пулы

Запуски разведки айтемов можно выполнить двумя способами:

Способ 1

Разведка ВМ включается при создании или при редактировании подключения.

Перейдите в Инфраструктура Облака.
В окне настройки подключения, которое откроется при создании или редактировании подключения, активируйте опцию Включить разведку айтемов и выберите нужный Воркер.
Нажмите Добавить или Сохранить, в случае редактирования.

Способ 2

Актуален только для существующих подключений.

Перейдите в Инфраструктура Облака.
На карточке подключения нажмите … и выберите Запустить разведку айтемов.

1.5. Получение подробной информации о подключении

В разделе Облака можно получить подробную информацию об имеющемся подключении.

Чтобы получить подробную информацию о подключении:

Перейдите в Инфраструктура Облака.
Нажмите на нужное подключение.

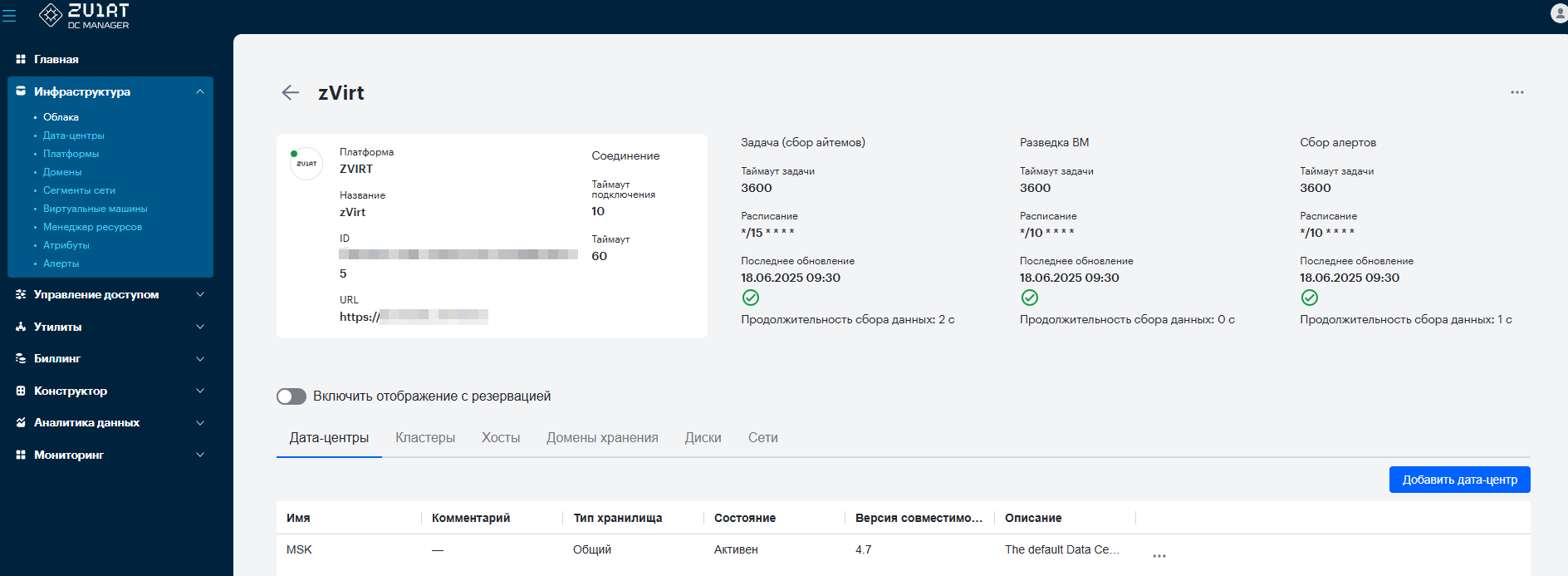

В подробном представлении отображается общая информация о подключении, а также параметры обнаруженных айтемов. Информация об айтемах представлена в виде таблиц, распределённых по соответствующим вкладкам.

1.6. Удаление подключения

Если подключение больше не требуется, его можно удалить.

Чтобы удалить подключение:

Перейдите в Инфраструктура Облака.
На карточке нужного подключения нажмите … и выберите Удалить.

2. Дата-центры

Дата-центр (ЦОД) — сущность, позволяющая разделить ресурсы клиента по территориально-административному признаку, например, по принадлежности ресурса к физическому ЦОД.

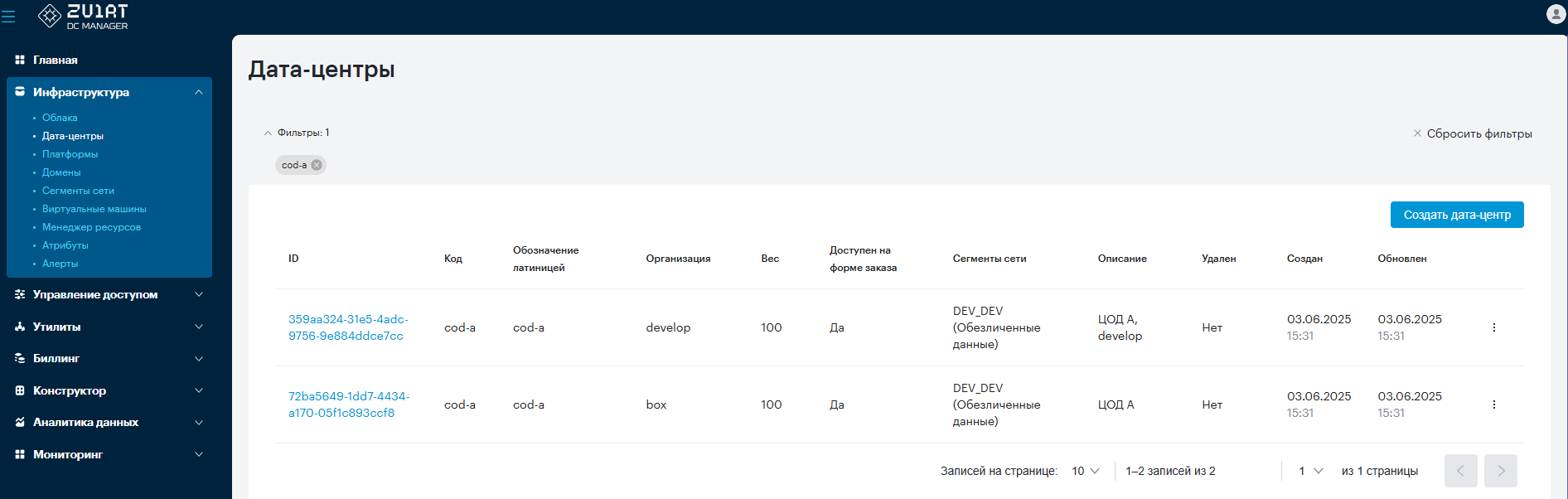

На экране Дата-центры отображается список доступных центров данных.

Поля в разделе Фильтры позволяют настроить фильтрацию вывода известных дата-центров.

Различные элементы управления в списке дата-центров позволяют создать, изменить и удалить дата-центр.

2.1. Создание дата-центра

Чтобы создать дата-центр:

Перейдите в Инфраструктура Дата-центры.
Нажмите Создать дата-центр.

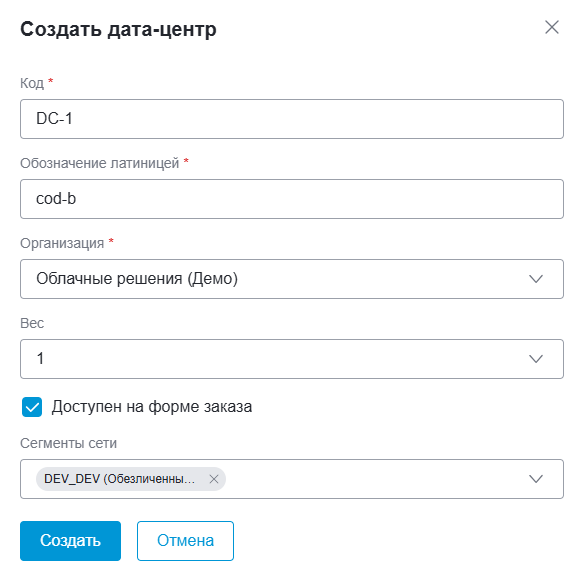

В появившемся окне введите необходимые параметры:
- Код — уникальное буквенно-цифровое значение
- Обозначение латиницей
- Организация — организация, к которой будет прикреплён дата-центр
- Вес — определяет приоритет дата-центра. Чем больше вес, тем выше приоритет.
- При необходимости активируйте опцию Доступен в форме заказа.
- Сегменты сети
Нажмите Создать.

В случае успешного создания дата-центр отобразится в списке.

2.2. Изменение дата-центра

Чтобы изменить дата-центр:

Перейдите в в Инфраструктура Дата-центры.
Кликните ID необходимого дата-центра и нажмите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Редактировать.
Измените необходимые параметры в окне Редактирование дата-центра.
Нажмите Сохранить.

2.3. Удаление дата-центра

Если дата-центр больше не нужен, его можно удалить.

Чтобы удалить дата-центр:

Перейдите в в Инфраструктура Дата-центры.
Кликните ID необходимого дата-центра и нажмите Удалить.

Дата-центр будет помечен на удаление в списке.

3. Платформы

Платформа — это объект организации и представляет собой абстракцию, объединяющую сегменты сети и центры данных.

В разделе Платформы отображается список добавленных платформ, а также присутствуют элементы управления платформами.

3.1. Создание платформы

Для платформы необходимо создать страницу в справочнике с описанием ресурсов платформы.

Чтобы создать страницу справочника:

Перейдите в Конструктор Справочники.
Выберите Справочник resource_pool.
На вкладке страницы нажмите + Добавить страницу.

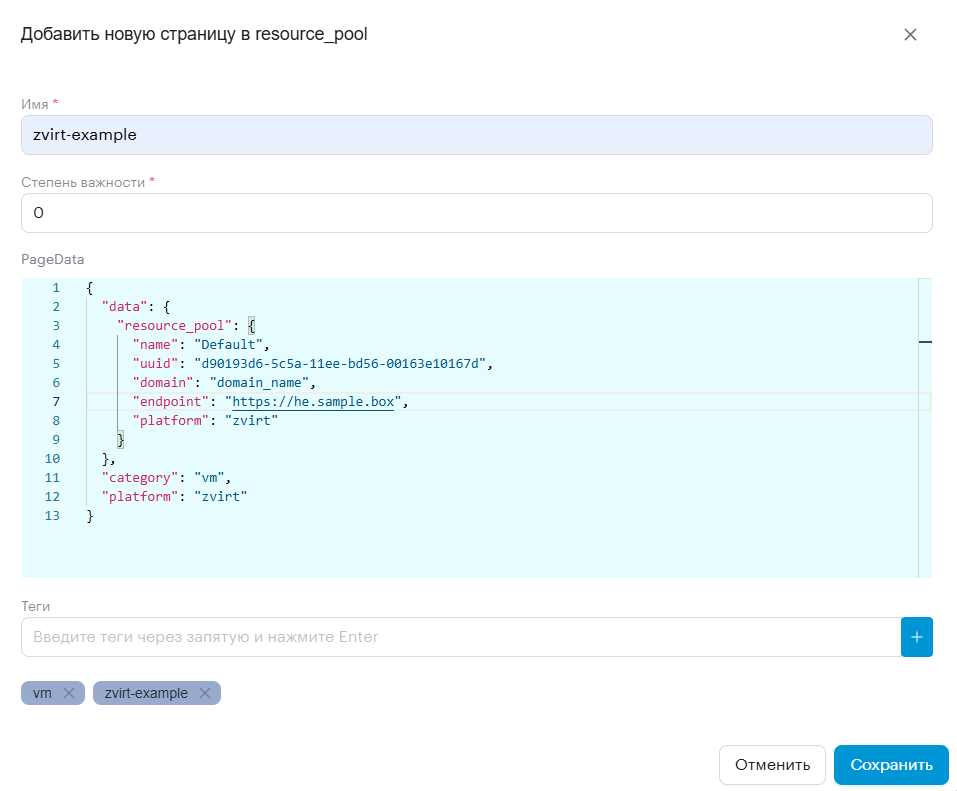

В открывшемся окне укажите параметры:

Имя — символьное имя кластера из системы виртуализации

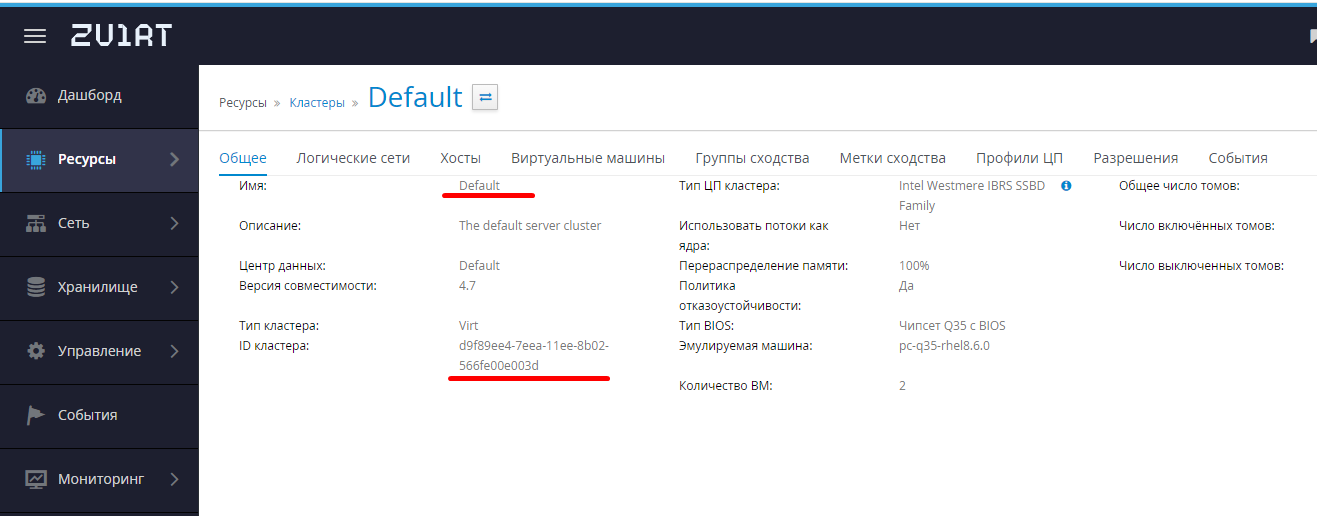

В zVirt для получения имени перейдите на вкладку Ресурсы Кластеры, выберите из списка кластер, скопируйте имя на вкладке Общее.

Степень важности — определяет приоритет использования для размещения ресурсов
PageData — содержит описание платформы в формате JSON со следующей структурой:
- resource_pool — описывает пул ресурсов для создания платформы:
  - name — имя кластера хранения из системы виртуализации
  - uuid — идентификатор кластера хранения
  - domain — имя домена хранения, который будет доступен для заказа ресурсов в DC Manager
  - endpoint — FQDN платформы виртуализации
  - platform — описывает тип платформы, обычно в зависимости от используемой платформы виртуализации
  - category — описывает категорию использования, например значение vm указывает, что платформа используется для размещения виртуальных машин

Укажите Теги, которые используются как Код при дальнейшем создании платформы.

Один из тегов должен быть уникальным для однозначной идентификации новой платформы.

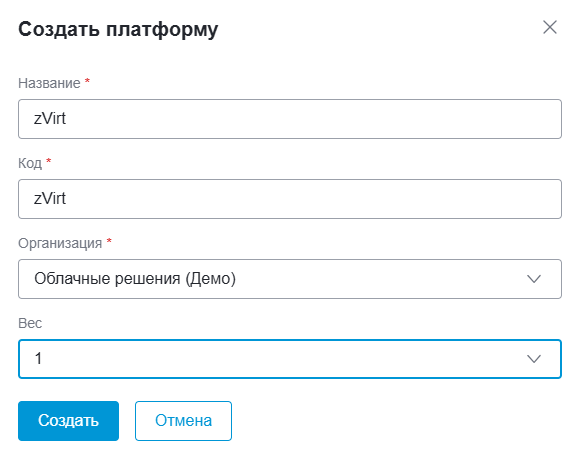

Чтобы создать платформу:

Перейдите в Инфраструктура Платформы.
Нажмите Создать платформу.
В появившемся окне введите необходимые параметры:
- Название — имя платформы
- Код — уникальный тег, указанный в описании платформы в справочнике
- При необходимости выберите Организацию и задайте Вес

  Вес определяет приоритет платформы. Чем больше вес, тем выше приоритет.
Нажмите Создать.

Новая платформа появится в списке.
Нажмите ⋮ и выберите Редактировать.

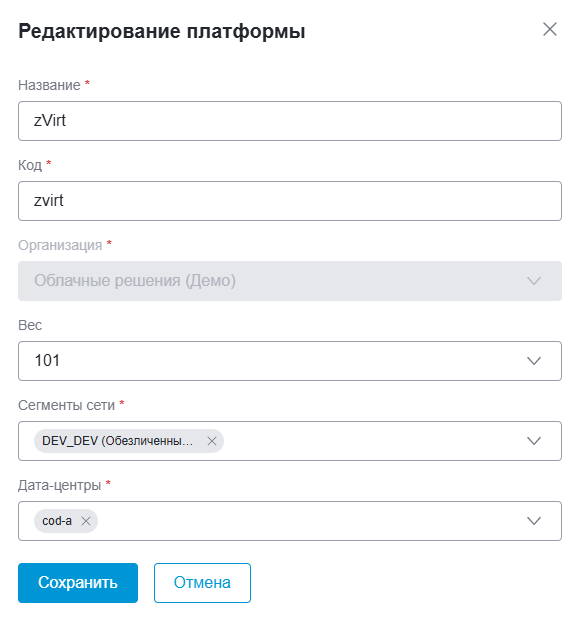

В окне Редактирование платформы укажите Сегменты сети и Дата-центры.
Нажмите Сохранить.

3.2. Изменение платформы

Чтобы изменить платформу:

Перейдите в Инфраструктура Платформы.
Напротив нужной платформы в списке нажмите ⋮ и выберите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Сохранить.

3.3. Удаление платформы

Если платформа больше не требуется, её можно удалить.

Чтобы удалить платформу:

Перейдите в Инфраструктура Платформы.
Напротив нужной платформы в списке нажмите ⋮ и выберите Удалить.

Платформа будет помечена в списке как удалённая.

4. Домены

Домены — это объекты организации и представляют собой абстракцию, назначаемую сегментам сетей.

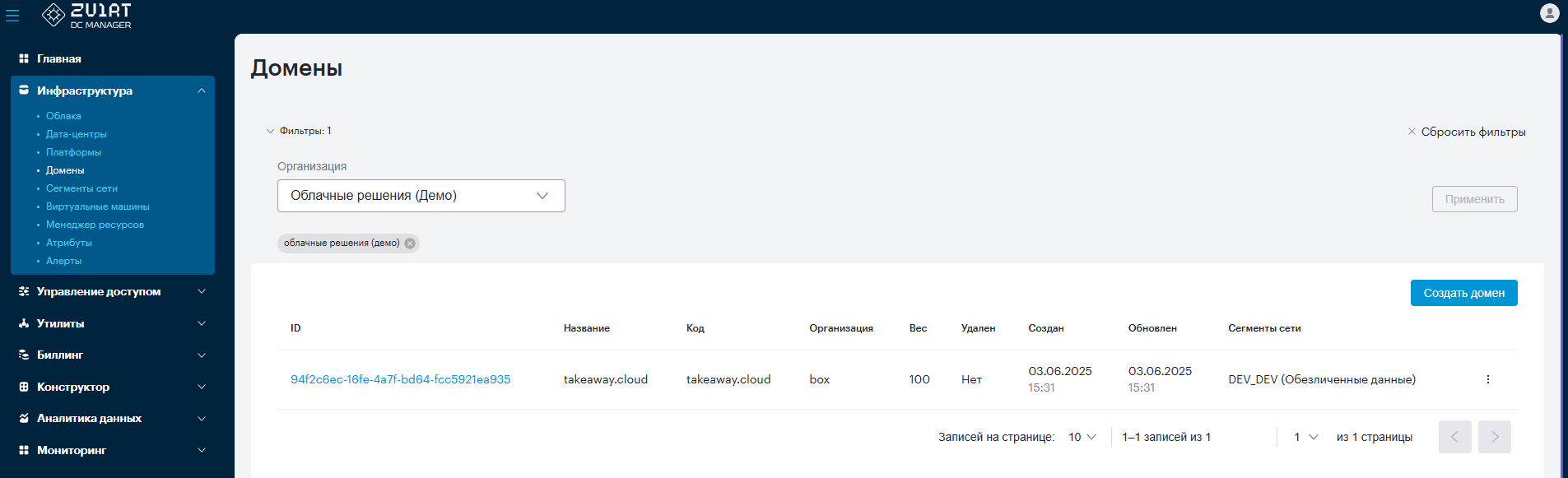

В разделе Домены отображается список добавленных доменов, а также присутствуют элементы управления доменами.

4.1. Создание домена

Чтобы создать домен:

Перейдите в Инфраструктура Домены.
Нажмите Создать домен.

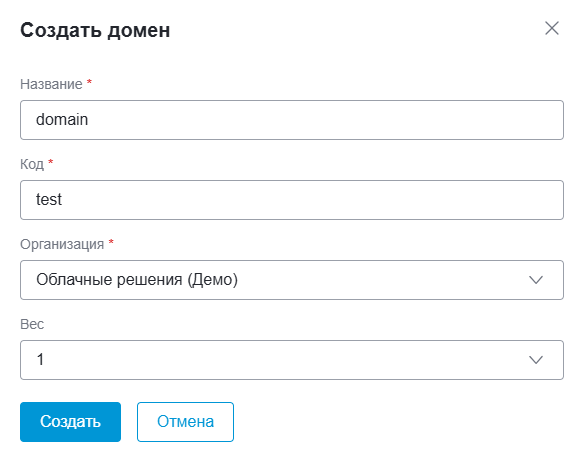

В появившемся окне введите необходимые параметры:
- Название — имя домена
- Код — уникальное буквенно-цифровое значение
- При необходимости выберите Организацию и задайте Вес
Нажмите Создать.

Новый домен появится в списке.

4.2. Изменение домена

Чтобы изменить домен:

Перейдите в Инфраструктура Домены.
Напротив нужного домена в списке нажмите ⋮ и выберите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Сохранить.

4.3. Удаление домена

Если домен больше не требуется, его можно удалить.

Чтобы удалить домен:

Перейдите в Инфраструктура Домены.
Напротив нужного домена в списке нажмите ⋮ и выберите Удалить.

Домен будет помечен на удаление в списке.

5. Сегменты сети

Сегмент сети — сущность, позволяющая выделить часть сетевых ресурсов клиента для разделения групп сервисов. На базе систем виртуализации реализуется за счет виртуальных локальных сетей (VLAN).

Сегменты сети являются объектами организации и представляют собой сетевую абстракцию, которая может быть назначена дата-центрам и платформам.

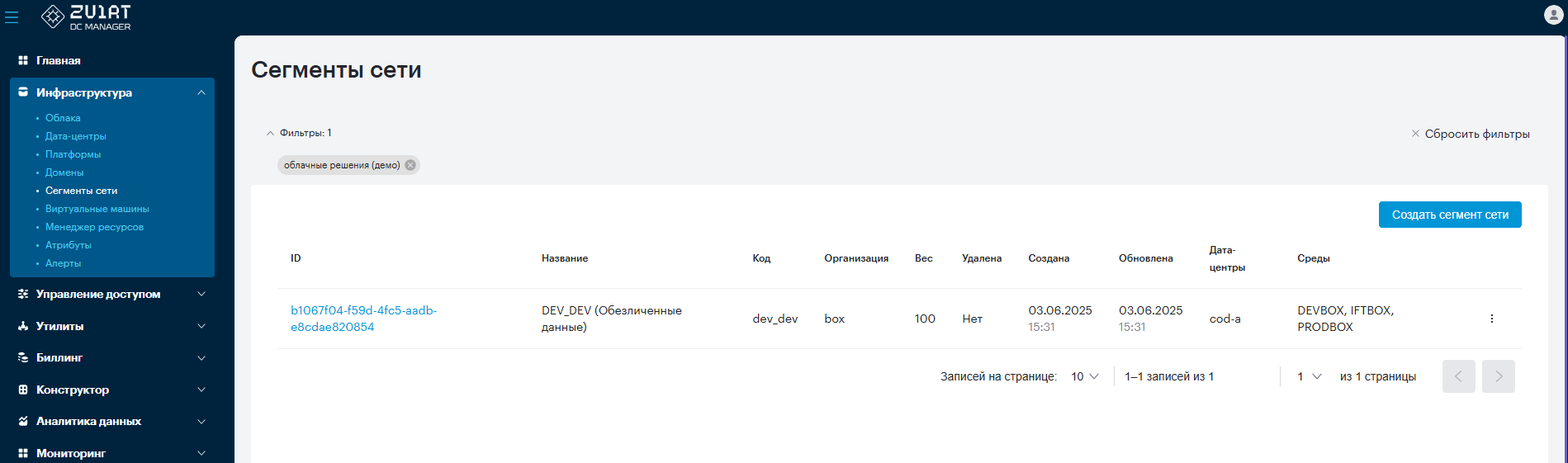

В разделе Сегменты сети отображается список добавленных сегментов, а также присутствуют элементы управления сегментами.

Для управления сегментами сети используется система для инвентаризации и управления компьютерными сетями NetBox, для подключения перейдите по ссылке https://netbox.FQDN_dcmanager/.

5.1. Создание сегмента сети

Чтобы создать сегмент сети:

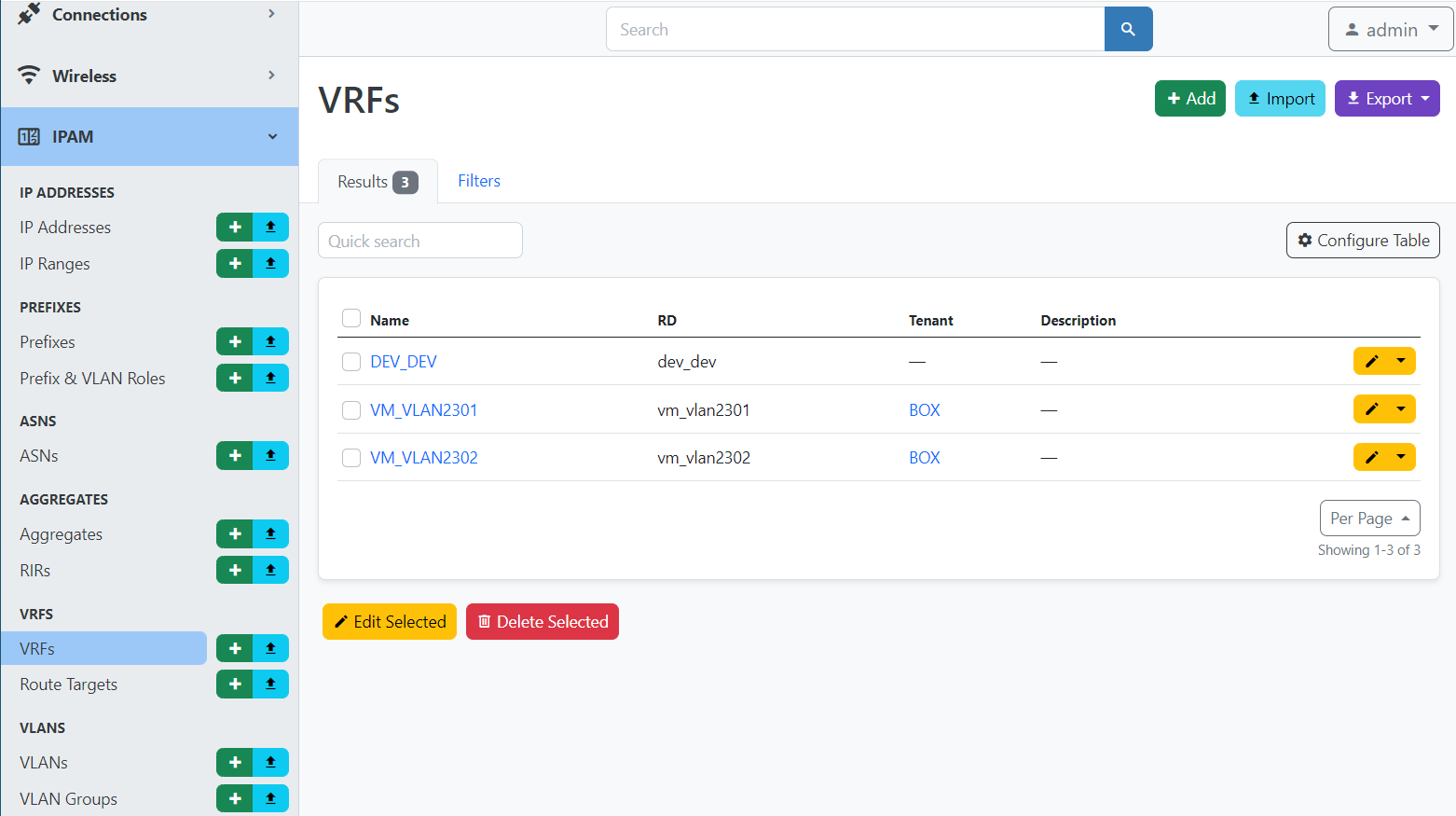

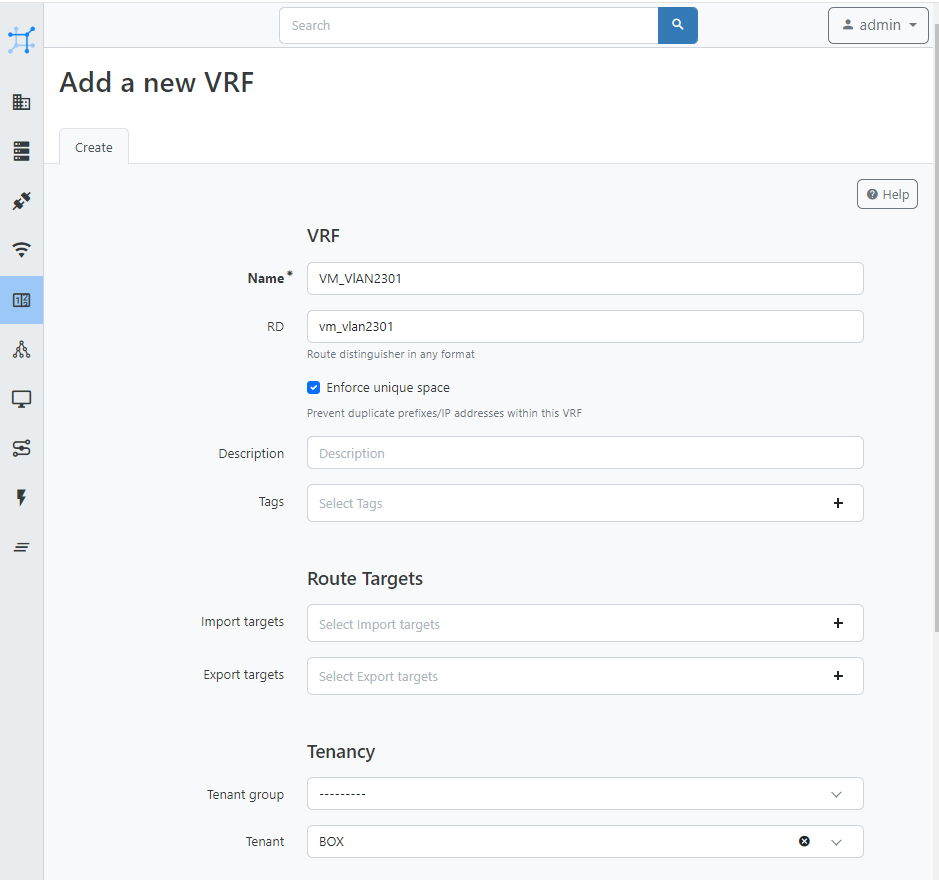

Перейдите в боковом меню слева во вкладку IPAM VRFS.
Нажмите Add.
Заполните обязательные параметры:
1. Name — символьное имя объекта VRF, содержит только символы: "A-Z","a-z", "0-9", "_", "-", ":", "."
2. RD — уникальный различитель маршрутов, содержит только символы: "A-Z","a-z", "0-9", "_", "-", ":", "."

  RD важно запомнить, так как используется для связывания объектов NetBox и Сервиса заказов (order-service).
3. Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
Нажмите Create.
Перейдите в боковом меню слева во вкладку IPAM VRFS.
Нажмите Add.

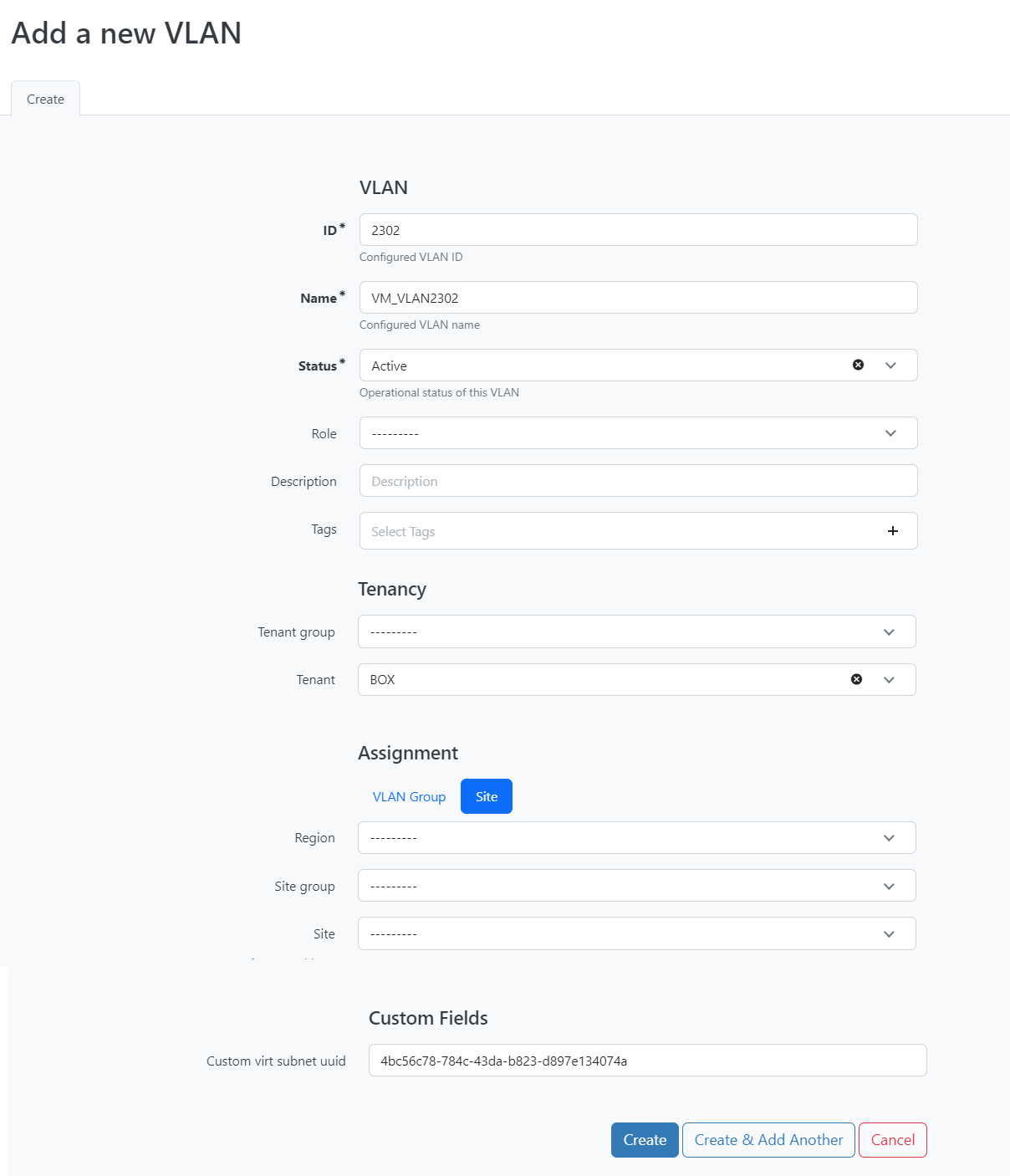

Заполните обязательные параметры:

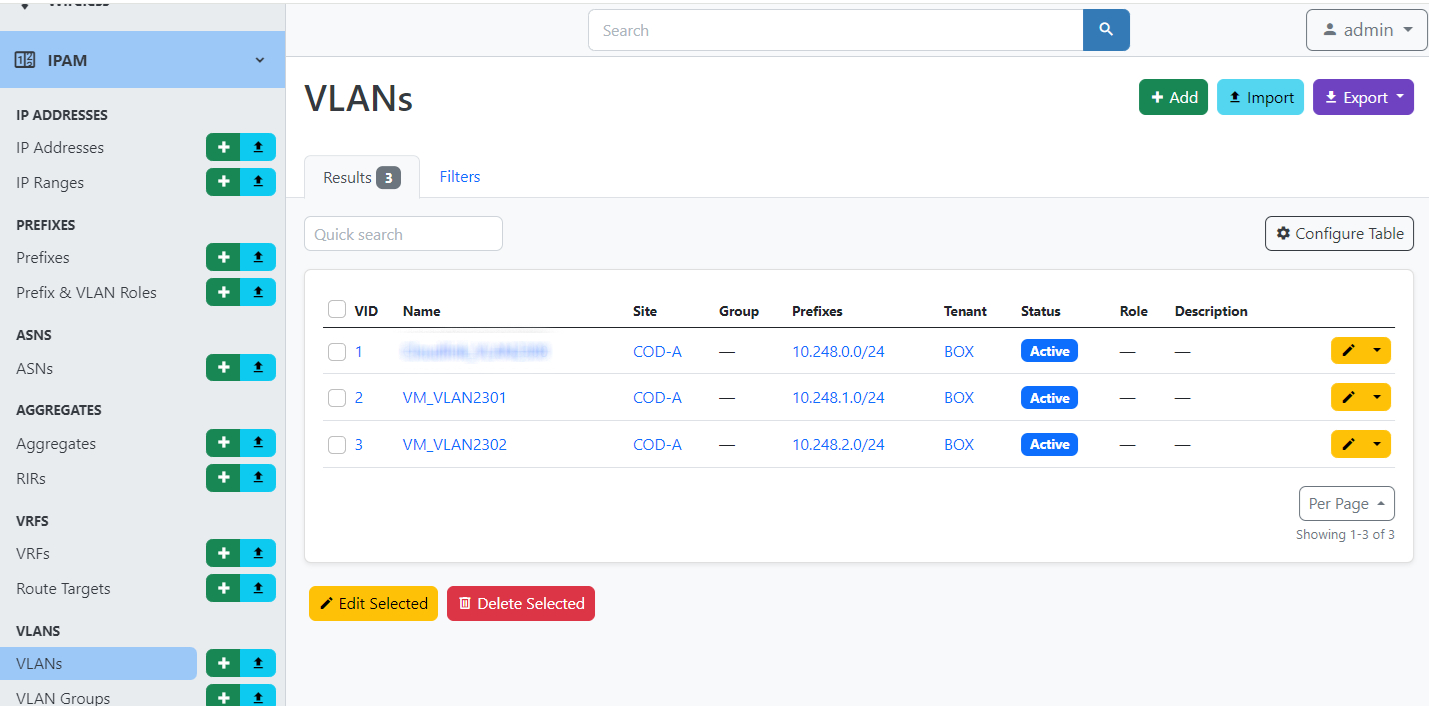

ID — цифровой идентификатор VLAN в диапазоне от 1 до 4094
Name — символьное имя VLAN, содержит только символы: "A-Z","a-z", "0-9", "_", "-", ":", "."
Status — рабочее состояние VLAN, значения: active — активно, reserved — зарезервировано, deprecated — устарело
Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
Assignment — описывает группу VLAN или сайт, к которому привязана VLAN

Custom virt subnet uuid — настраиваемый идентификатор виртуальной подсети

Custom virt subnet uuid указывается из платформы виртуализации zVirt, подключенной к модулю zVirt DC Manager.

В zVirt в качестве данного идентификатора используется vnicprofile виртуальной сети (VLAN). Его можно посмотреть, получив данные из API. Для этого нужно перейти в браузере по следующей ссылке http://FQDN_Zvirt/ovirt-engine/api/vnicprofiles. В результате, например, будет получен следующий вывод:

<vnic_profile href="/ovirt-engine/api/vnicprofiles/4bc56c78-784c-43da-b823-d897e134074a" id="4bc56c78-784c-43da-b823-d897e134074a">
<name>VM_VLAN2302</name>
<link href="/ovirt-engine/api/vnicprofiles/4bc56c78-784c-43da-b823-d897e134074a/permissions" rel="permissions"/>

Начиная с версии zVirt 4.3 идентификатор vnicprofile можно посмотреть на портале администратора zVirt. Для этого необходимо перейти в Сеть Профили vNIC, затем скопировать ID.

Нажмите Create.

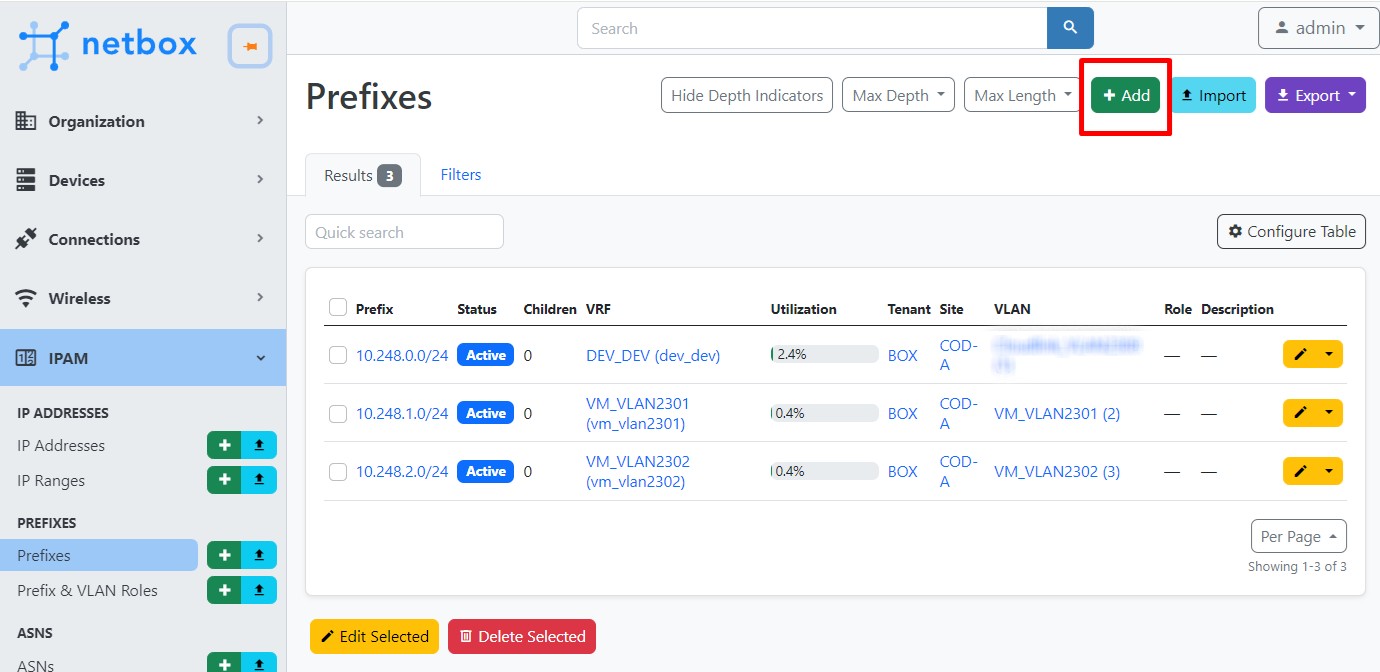

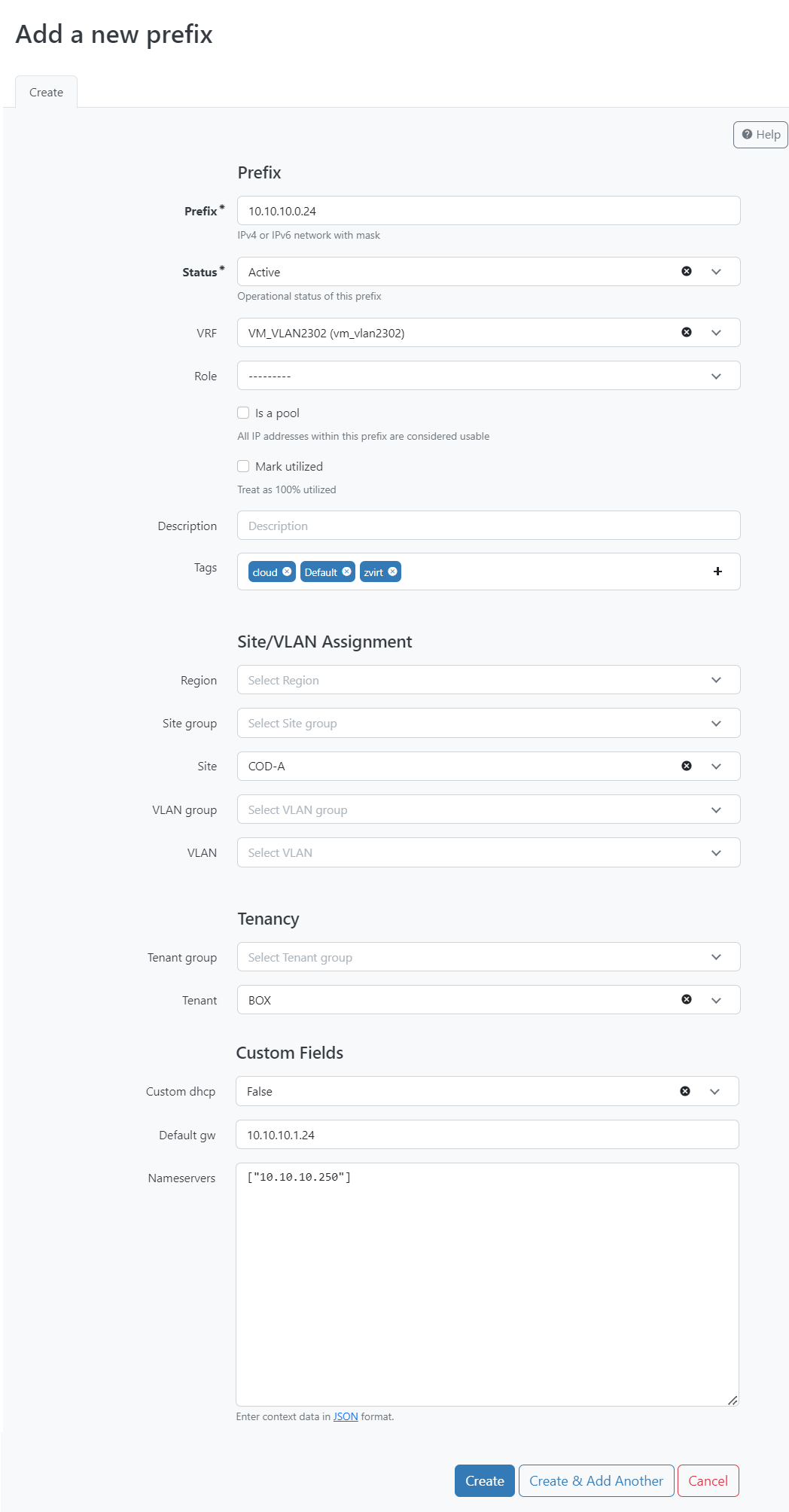

Перейдите в боковом меню слева во вкладку IPAM PREFIXES.
Нажмите Add.
Заполните обязательные параметры:
1. Prefix — IP-адрес сети и маска
2. Status — рабочее состояние, значения: active — активно, reserved — зарезервировано, deprecated — устарело
3. VRF — имя таблицы маршрутизации (VRF)
4. Tags — набор меток-идентификаторов для объектов, в качестве которых могут выступать названия платформ, кластеров, дата-центров и так далее
5. VLAN — имя сегмента сети (VLAN)
6. Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
7. Defaul gw — IP-адрес шлюза по умолчанию
8. Nameservers — IP-адрес DNS-сервера в JSON-формате
Нажмите Create.

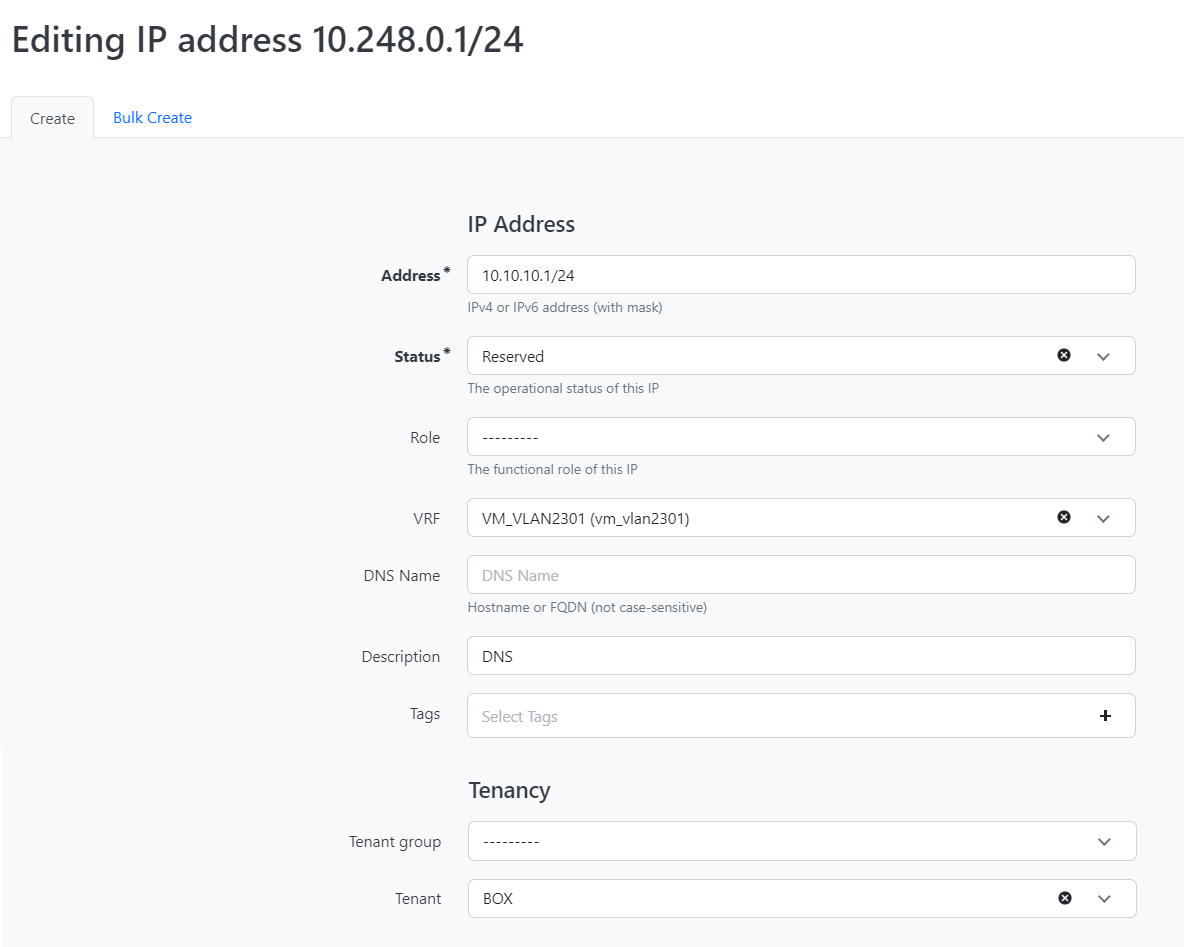

Рекомендуется зарезервировать IP-адрес DNS-сервера. Для этого перейдите в IPAM IP Addresses, нажмите Add и заполните параметры:
1. Address — IP-адрес DNS-сервера
2. Status — рабочее состояние, значения: active — активно, reserved — зарезервировано, deprecated — устарело
3. VRF — имя таблицы маршрутизации (VRF)
4. Tenant — арендатор представляет собой группу ресурсов, используемую в административных целях
Создайте новый сетевой сегмент в сервисе заказов. Для этого перейдите по ссылке https://order-service.FQDN_dcmanager
1. Перейдите во вкладку Сегменты сети и нажмите Создать сегмент сети.
2. Заполните параметры:
  1. Название — название сегмента сети
  2. Код — RD для VRF (ранее созданной в NetBox)
  3. Вес — числовое значение от 0 до 100, определяет приоритет использования сетевого сегмента. Чем больше вес, тем выше приоритет
  4. Организация — имя организации, для которой будет использоваться данный сетевой сегмент
3. Задайте параметры для связи с центром-данных и средой. Для этого перейдите в сегмент сети, нажмите Изменить сегмент сети. В окне Изменить сегмент сети укажите значения для полей Дата-центры и Project environment ids и нажмите Update.
4. Прикрепите созданный сегмент сети к домену. Для этого перейдите во вкладку Домены и нажмите Изменить напротив имени необходимого домена. В поле Сегменты сети добавьте из списка ранее созданный сегмент сети и нажмите Update.
5. Прикрепите созданный сегмент сети к центру данных. Для этого перейдите во вкладку Дата-центры и нажмите Изменить напротив имени необходимого дата-центра. В поле Сегменты сети добавьте из списка ранее созданный сегмент сети и нажмите Update.
6. Прикрепите созданный сегмент сети к платформе. Для этого перейдите во вкладку Платформы и нажмите Изменить напротив имени необходимой платформы. В поле Сегменты сети добавьте из списка ранее созданный сегмент сети и нажмите Update.

Новый сегмент появится в списке на административном портале. Для просмотра необходимо перейти в Инфраструктура Сегменты сети.

5.2. Изменение сегмента сети

Чтобы изменить сегмент сети:

Перейдите в Инфраструктура Сегменты сети.
Напротив нужного сегмента в списке нажмите ⋮ и выберите Редактировать.
В появившемся окне измените необходимые параметры.
Нажмите Сохранить.

5.3. Удаление сегмента сети

Если сегмент больше не требуется, его можно удалить.

Чтобы удалить сегмент сети:

Перейдите в Инфраструктура Сегменты сети.
Напротив нужного сегмента в списке нажмите ⋮ и выберите Удалить.

Сегмент будет помечен на удаление в списке.

6. Виртуальные машины

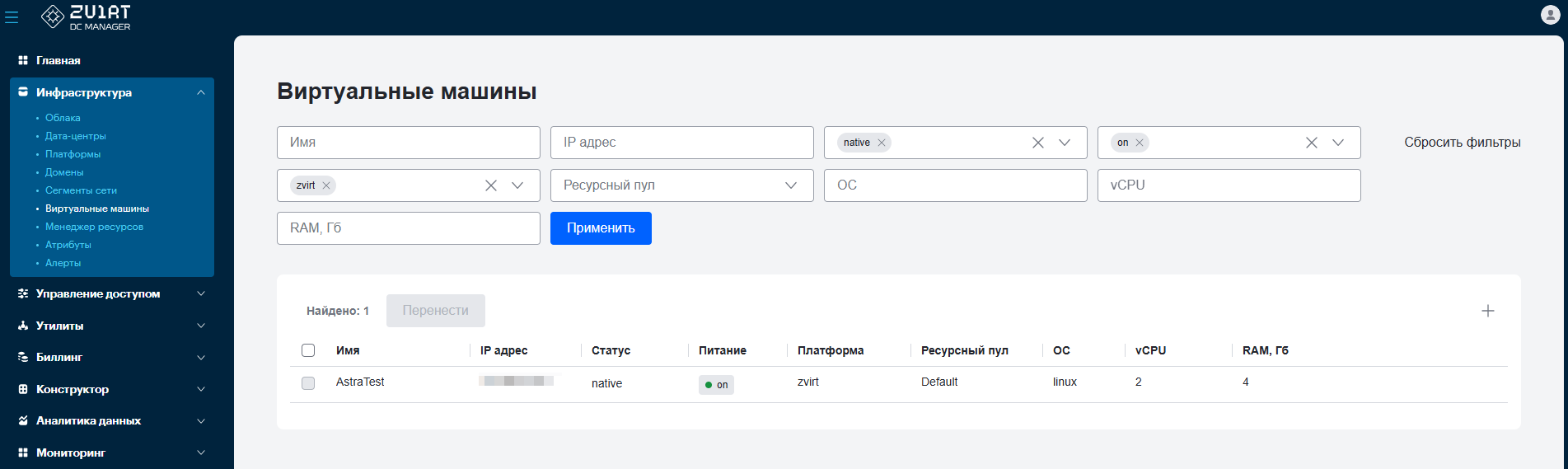

Раздел Виртуальные машины позволяет проводить обнаружение ранее созданных виртуальных машин и добавлять их на портал.

6.1. Добавление виртуальной машины в проект

Чтобы добавить виртуальную машину в проект:

Перейдите в Инфраструктура Виртуальные машины.
Напротив нужной виртуальной машины поставьте галочку и нажмите Перенести.
В открывшейся панели Перевод в проект из выпадающих списков выберите нужную Организацию и Проект.
Нажмите Перевести.

В фоновом режиме происходит создание заказа. Добавленные виртуальные машины будут отображены на портале в меню Базовые вычисления.

С добавленными на портал виртуальными машинами можно совершать действия.

Для получения информации о других обнаруженных на платформе виртуализации ресурсах надо нажать на платформу виртуализации.

7. Менеджер ресурсов

В разделе Менеджер ресурсов отображается информация о подключенных ресурсах.

При переходе в раздел Менеджер ресурсов список может оказаться пустым, несмотря на наличие подключений.

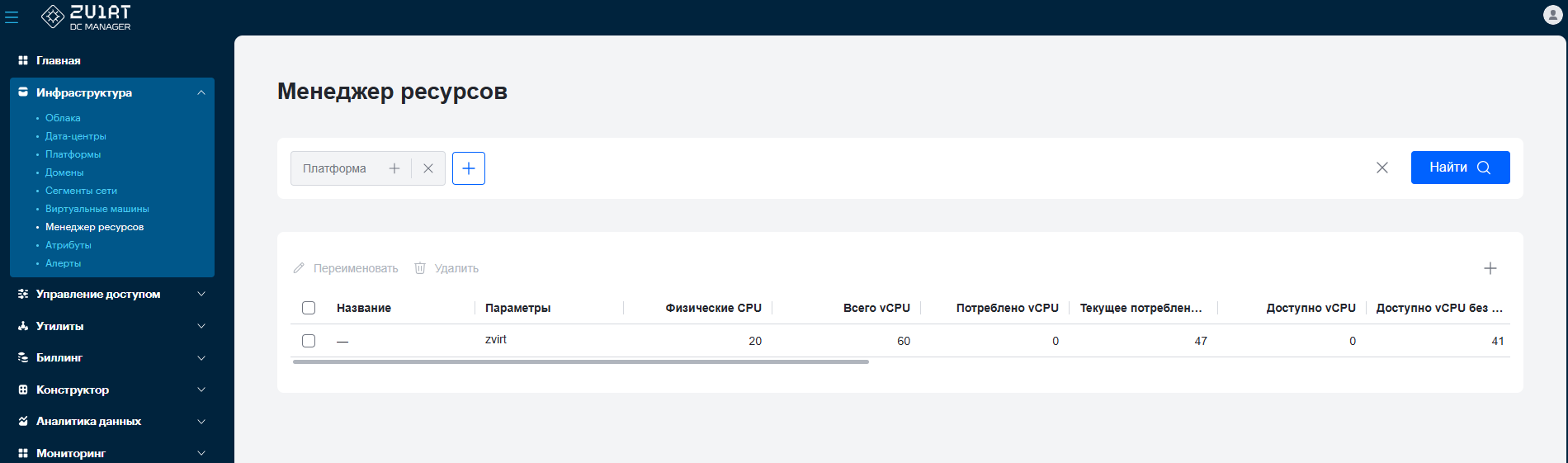

Чтобы отобразить ресурсы, выберите тип нужных вам ресуров. Для этого кликните в поле ввода для фильтрации, выберите нужный тип и нажмите Найти.

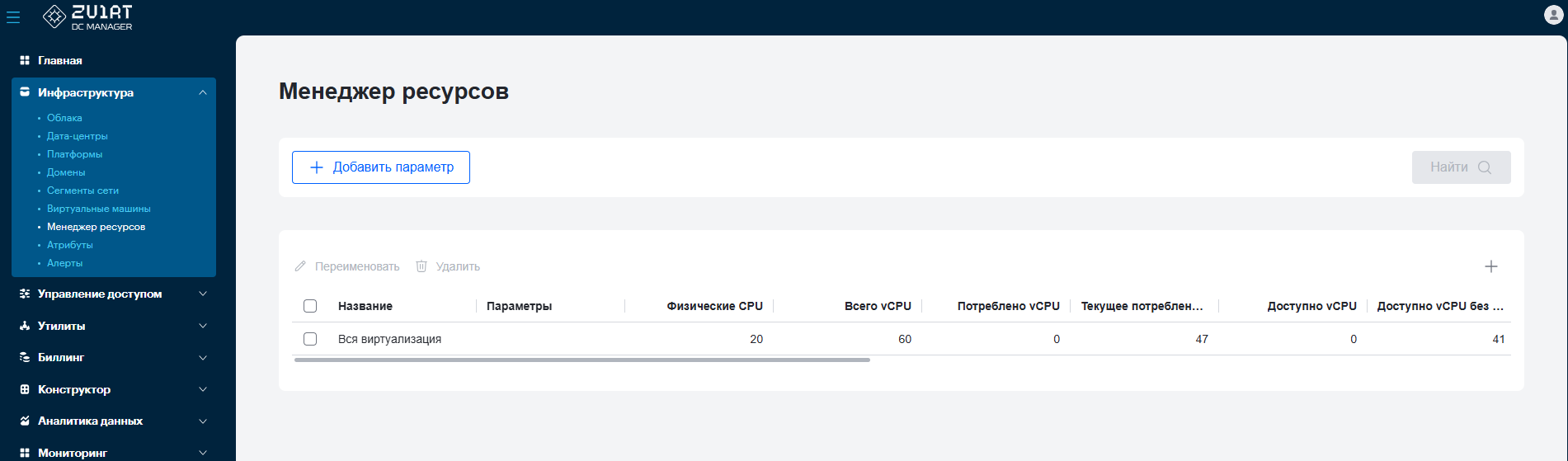

Для более точного отображения список ресурсов можно отфильтровать. Для этого в поле ввода для фильтрации нажмите + Добавить параметр, выберите нужное значение из предоставленных и нажмите Найти.

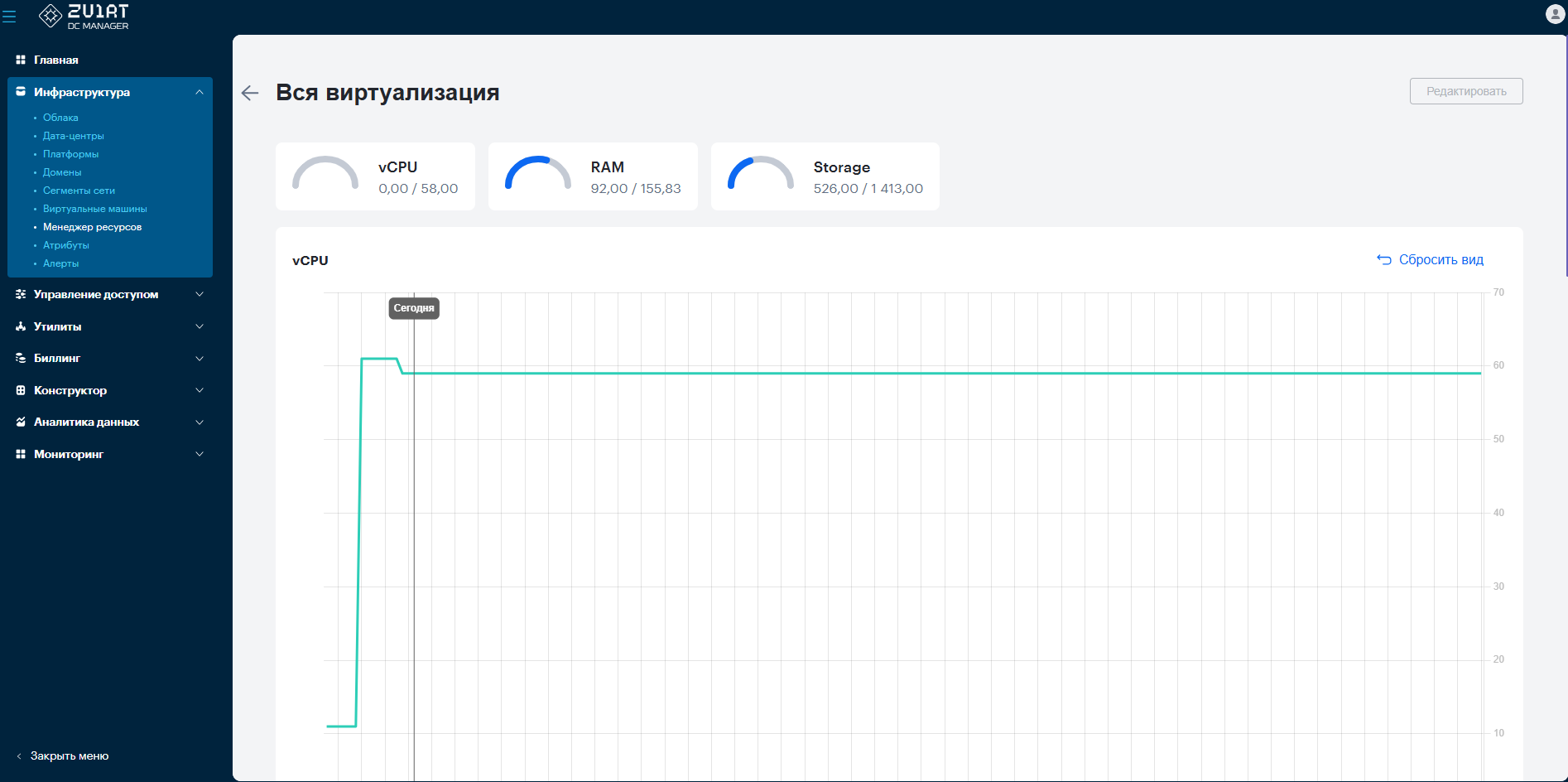

Значения показателей различных ресурсов также можно увидеть в графическом представлении. Для этого в списке ресурсов нажмите на название нужного ресурса.

8. Атрибуты

Атрибуты используются для описания сущностей и их свойств, используемых на портале.

Раздел Атрибуты предназначен для отображения и управления системными и пользовательскими атрибутами.

Отображением атрибутов можно управлять с помощью переключателя Отобразить все атрибуты:

В состоянии Выключено отображаются только пользовательские атрибуты
В состоянии Включено отображаются пользовательские и системные атрибуты

8.1. Создание пользовательского атрибута

Создание новых атрибутов выполняется в разделе Атрибуты.

Чтобы создать пользовательский атрибут:

Перейдите в Инфраструктура Атрибуты.
Нажмите Добавить атрибут.

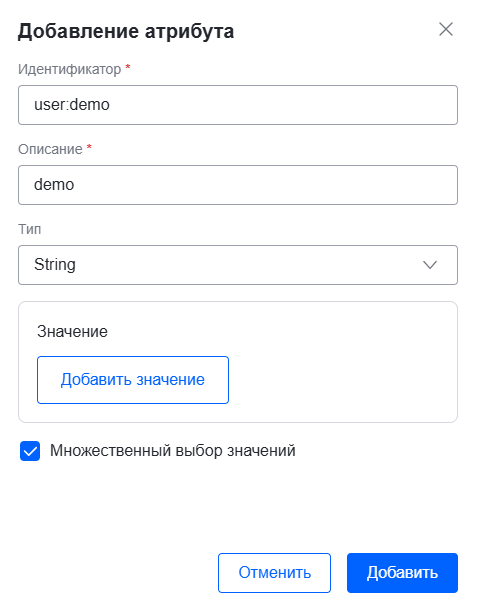

В появившемся окне введите необходимые параметры:
- Идентификатор — уникальное имя атрибута
- Описание — дополнительная информация об атрибуте
- Тип — тип значения, которое может принимать атрибут. Доступны следующие типы:
  - String — строковое значение
  - Number — числовое значение
  - Boolean — булево значение
- Значение — позволяет задать предопределённый набор значений. Если ничего не задано, атрибут может принимать любое значение
- Множественный выбор значений — активация этой опции позволит ввести несколько значений этого атрибута
Нажмите Добавить.

8.2. Редактирование пользовательского атрибута

Чтобы отредактировать пользовательский атрибут:

Перейдите в Инфраструктура Атрибуты.
Напротив нужного атрибута нажмите … и выберите Редактировать.
В открывшемся окне измените необходимые параметры.
Нажмите Сохранить.

8.3. Копирование пользовательского атрибута

Можно создать новый атрибут на основе имеющегося.

Чтобы скопировать пользовательский атрибут:

Перейдите в Инфраструктура Атрибуты.
Напротив нужного атрибута нажмите … и выберите Дублировать.
В открывшемся окне измените необходимые параметры.
Нажмите Добавить.

8.4. Удаление пользовательского атрибута

Если атрибут больше не нужен, его можно удалить.

Чтобы удалить пользовательский атрибут:

Перейдите в Инфраструктура Атрибуты.
Напротив нужного атрибута нажмите … и выберите Удалить.
