Руководство по работе с пользовательским порталом

Версия zVirt: 4.2

1. Доступ к пользовательскому порталу

1.1. Что такое пользовательский портал?

Пользовательский портал - это портал, предоставляющий расширенные сведения о виртуальных машинах и позволяющий пользователю запускать, останавливать, редактировать и просматривать сведения о виртуальных машинах. Доступные для пользователя действия на портале устанавливаются системным администратором. Системные администраторы могут делегировать пользователю дополнительные административные задачи, такие как:

  • Создание, изменение и удаление виртуальных машин;

  • Управление виртуальными дисками и сетевыми интерфейсами;

  • Создание и использование моментальных снимков для восстановления виртуальных машин.

Прямое подключение к виртуальным машинам упрощается с помощью клиентов SPICE или VNC. Администратор во время создания виртуальной машины определяет протокол, который будет использоваться для подключения к виртуальной машине.

1.2. Требования к браузеру

Для доступа к порталу рекомендуется использовать последние версии браузеров и операционных систем

1.3. Требования клиента

Доступ к консолям виртуальных машин возможен только с помощью поддерживаемых virt-viewer клиентов в Linux и Windows. Для установки virt-viewer в Windows необходимо обратиться к репозиторию, для Linux - установить пакет _virt-viewer из репозитория операционной системы. Для установки virt-viewer потребуются права администратора.

Вы можете получить доступ к консолям виртуальных машин, используя протоколы SPICE, VNC или RDP (только для Windows). Вы можете установить графический драйвер QXLDOD в гостевой операционной системе, чтобы улучшить функциональность SPICE (при наличии поддержки со стороны гостевой ОС). В настоящее время SPICE поддерживает максимальное разрешение 2560x1600 пикселей.

1.4. Установка сертификата CA

Первоначально необходимо установить сертификат, который используется в среде виртуализации.

Установка сертификата CA в Firefox

  • Перейдите в веб-браузере по URL-адресу портала и на странице приветствия нажмите CA сертификат.

  • Файл с именем pki-resource (без расширения файла) будет загружен.

  • Откройте окно параметров/настроек:

    • Windows: откройте меню Инструменты и выберите Параметры…

    • Mac: откройте меню Firefox и выберите Настройки…

    • Linux: откройте меню Правка и выберите Настройки.

  • Выберите Конфиденциальность и безопасность и прокрутите вниз до Сертификаты.

  • Щелкните Просмотреть сертификаты…. Откроется диспетчер сертификатов.

  • Выберите вкладку Полномочия.

  • Нажмите Импорт

  • Выберите файл корневого сертификата, который вы хотите импортировать (измените тип файла на Все файлы, чтобы просмотреть загруженный файл).

  • Установите флажки, указывающие параметры доверия, и нажмите ОК.

  • Нажмите ОК в Диспетчере сертификатов и закройте окно Параметры/Настройки.

  • Убедитесь, что все процессы Firefox остановлены.

  • Перезапустите Firefox и перейдите по URL-адресу портала. Значок lock в адресной строке указывает на то, что сертификат CA установлен.

Установка сертификата CA в Google Chrome

  • Перейдите веб-браузере по URL-адресу портала и на странице приветствия нажмите CA сертификат.

  • Файл с именем pki-resource (без расширения файла) будет загружен.

  • Перейдите в Настройки  Дополнительно  Управление сертификатами  Центры и нажмите Импорт.

  • Выберите файл корневого сертификата, который вы хотите импортировать (измените тип файла на Все файлы, чтобы просмотреть загруженный файл).

  • Установите все флажки, указывающие параметры доверия, и нажмите ОК.

  • Закройте Chrome и убедитесь, что все процессы Chrome остановлены.

  • Перезапустите Chrome и перейдите по URL-адресу портала. Значок lock в адресной строке указывает на то, что сертификат CA установлен.

1.5. Вход на портал виртуальных машин

  • Перейдите в веб-браузере по URL-адресу портала, чтобы получить доступ к экрану приветствия менеджера управления виртуализации.

  • Выберите необходимый язык из выпадающего списка.

  • Выберите Пользовательский портал. Отобразится страница авторизации. Вход в систему с помощью единого входа позволяет одновременно войти на пользовательский портал и на портал администрирования (при наличии доступа).

  • Введите Имя пользователя и Пароль. Используйте раскрывающийся список Профиль, чтобы выбрать домен.

  • Щелкните Войти. Отобразится список назначенных вам виртуальных машин и пулов.

1.6. Элементы графического интерфейса пользователя

1.6.1. Заголовок

menu

Панель заголовка содержит следующие кнопки:

  1. Уведомления - отображает уведомления.

  2. Обновить — обновление дисплея вручную. См. также Интервал обновления.

  3. Настройки учетной записи — позволяет настроить параметры вошедшего в систему пользователя, которые сохраняются на сервере.

  4. Пользователь — отображает имя текущего пользователя, вошедшего в систему.

    • О программе — содержит информацию о версии портала.

    • Выход — выход из портала виртуальных машин.

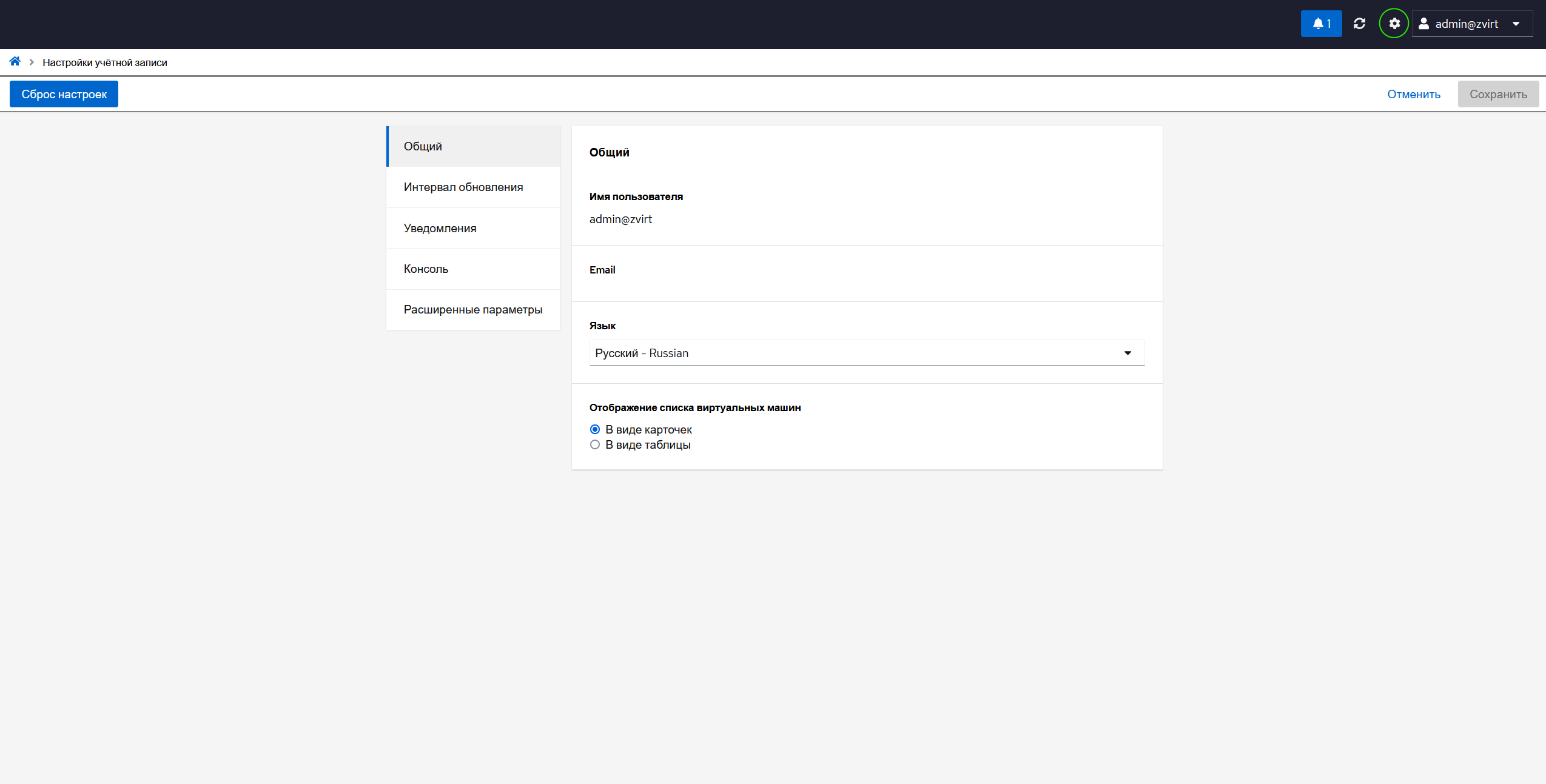

1.6.2. Настройки учетной записи

account config

  • Сброс настроек — позволяет сбросить все параметры обратно к параметрам по умолчанию.

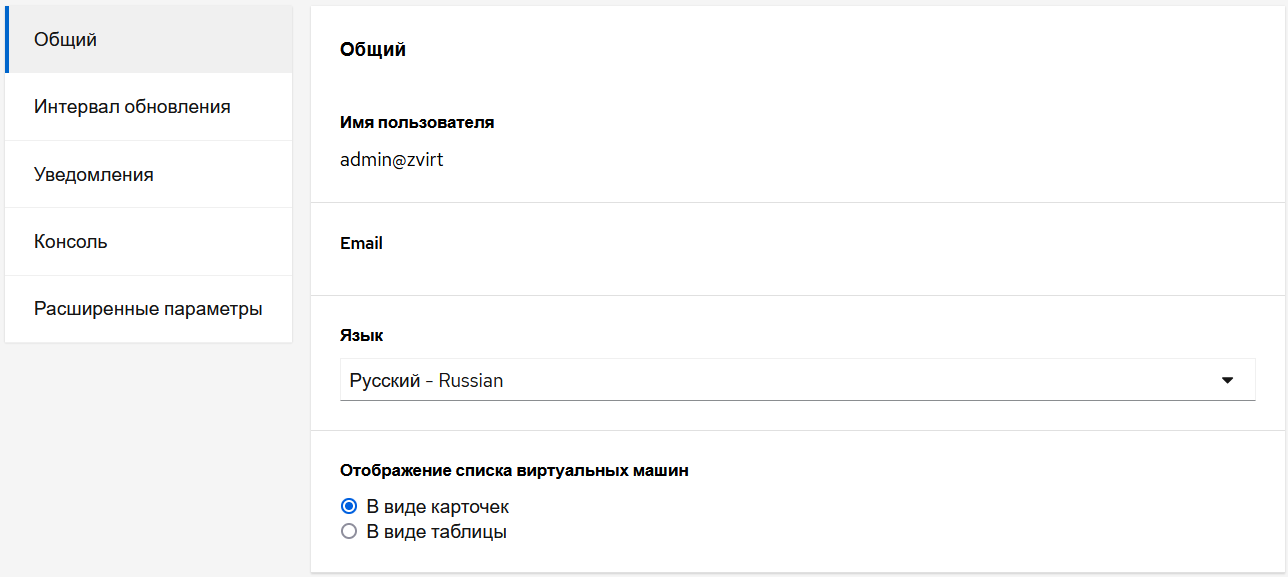

  • Общий — отображает имя пользователя, адрес электронной почты, позволяет изменить язык пользовательского интерфейса, а также способ отображения доступных виртуальных машин (в виде карточек или в виде таблицы)

    acc general

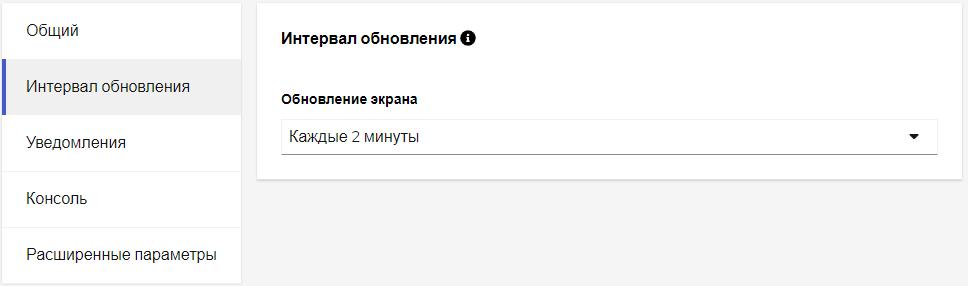

  • Интервал обновления — позволяет установить интервал автоматической частоты обновления пользовательского интерфейса.

    acc update period

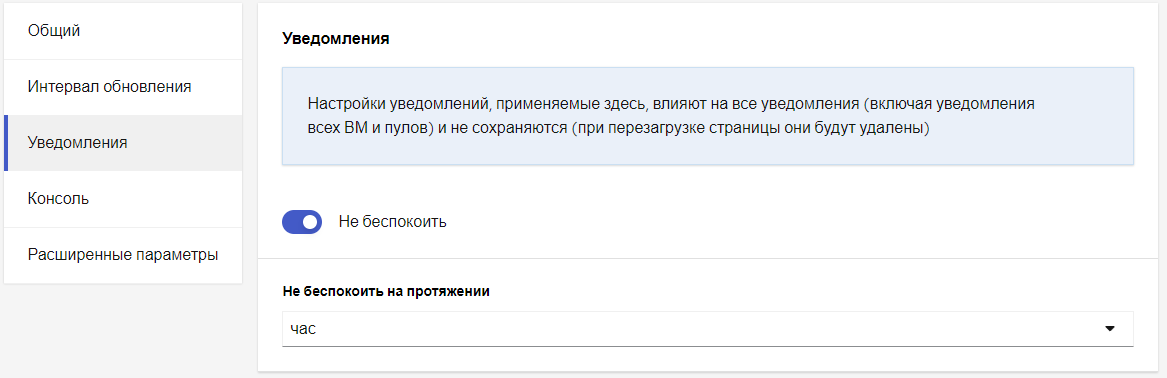

  • Уведомления — позволяет отключить все уведомления за заданный интервал времени. Этот параметр не сохраняется на сервере, поэтому перезагрузка страницы очистит эти настройки.

    acc notify

  • Консоль — настройки применяются глобально для всех ВМ.

    • Общие параметры:

      acc console gen

      • Приоритетная консоль — позволяет выбрать предпочитаемую консоль. Это будет первая опция консоли, отображаемая на карте виртуальной машины (консоль VNC, консоль VNC (браузер), консоль SPICE, удаленный рабочий стол).

      • Подключаться автоматически - позволяет выбрать виртуальную машину, к консоли которой (если она доступна) будет автоматически происходить подключение при входе на портал.

    • Опции VNC - содержит настройки для vnc-консоли

      acc console vnc

      • Полноэкранный режим - включение/выключение полноэкранного режима

      • Ctrl+Alt+End - позволяет заменить комбинацию Ctrl+Alt+Del на Ctrl+Alt+End

    • Опции VNC (браузер) - содержит настройки для подключения по vnc через браузер

      • Полноэкранный режим - включение/выключение полноэкранного режима

    • Опции SPICE - содержит настройки для spice-консоли

      acc console spice

      • Полноэкранный режим - включение/выключение полноэкранного режима

      • Ctrl+Alt+End - позволяет заменить комбинацию Ctrl+Alt+Del на Ctrl+Alt+End

      • Смарт-карта - позволяет активировать аутентификацию по смарт-карте в spice-консоли ВМ

    • Опции консоли

      • Открытый SSH ключ - позволяет добавить ключ SSH для доступа к гостевой последовательной консоли с помощью SSH аутентификации

  • Расширенные параметры — позволяет включить сохранение языковых настроек на сервере. Включите параметр Сохранить язык на целевой странице, чтобы переопределить выбранный язык настроек пользователя после каждого входа в систему. Это обеспечивает совместимость с предыдущим поведением языковых настроек.

Вход в систему определяется на основе длительности сеанса. Значение по умолчанию — 60 секунд, его можно изменить с помощью параметра sessionAgeFirstLoginThresholdInSeconds в файле ovirt-web-ui.config. Установка этого параметра на 0 отключает обнаружение входа в систему, и консольное соединение будет устанавливаться при каждой перезагрузке страницы.

1.6.3. Панель инструментов

Панель инструментов позволяет создавать новые виртуальные машины (кнопка Создать ВМ доступна только авторизованным пользователям) и искать виртуальные машины с помощью фильтра по имени, статусу или операционной системе виртуальных машин или объектов пула.

В панели также отображается количество доступных в настоящее время виртуальных машин или объектов пула.

tool panel

С помощью кнопок card view и table view можно переключать способ отображения доступных ВМ.

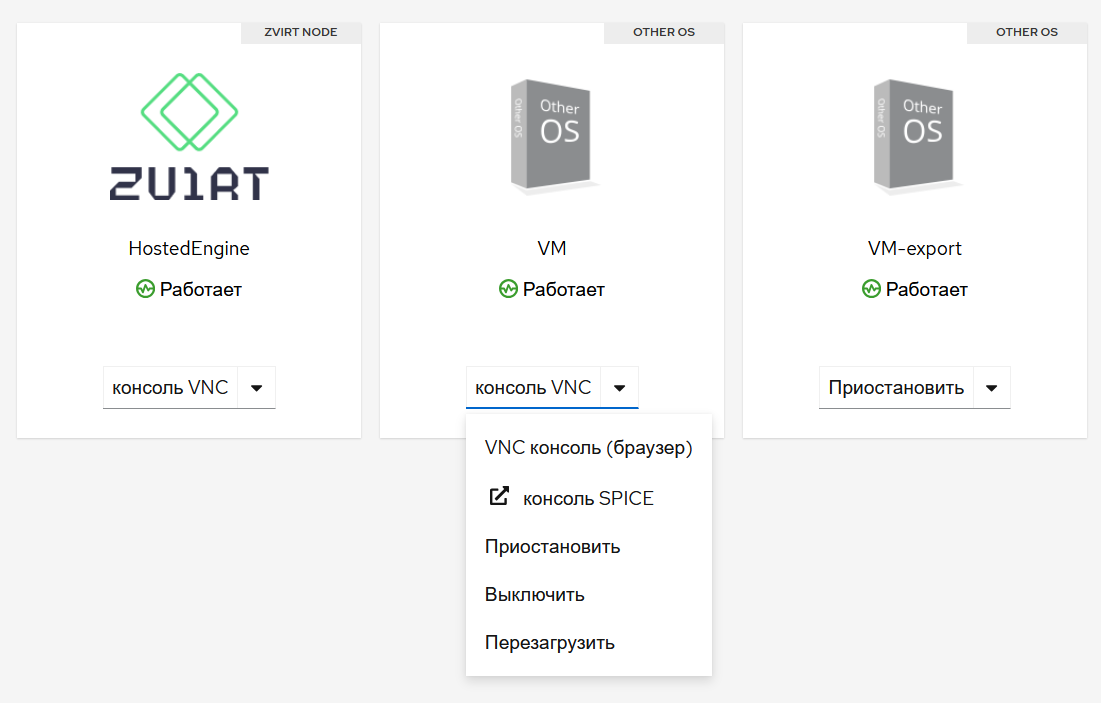

1.6.4. Панель виртуальных машин

На панели виртуальных машин отображаются карточки виртуальных машин со значком, операционной системой, именем, состоянием и параметрами управления для каждой виртуальной машины или виртуальной машины в пуле.

vm panel

Варианты управления ВМ:

  • Запустить (доступно при выключенной виртуальной машине)

  • VNC-консоль

  • VNC консоль (браузер)

  • Удаленный рабочий стол (только виртуальные машины Windows)

  • Консоль SPICE

  • Приостановить

  • Выключить

  • Перезагрузить

2. Управление виртуальными машинами

Вы можете выполнять общие задачи управления виртуальными машинами на панели виртуальных машин. Предварительно требуется выбрать необходимую ВМ:

  • Запустить виртуальную машину, нажав Запустить. Она доступна, когда виртуальная машина приостановлена или остановлена.

  • Получить доступ к консоли виртуальной машины, нажав Консоль. Она доступна, когда виртуальная машина работает.

  • Временно остановить виртуальную машину, нажав Приостановить. Она доступна, когда виртуальная машина работает.

  • Остановить виртуальную машину, нажав Выключить. Она доступна, когда виртуальная машина работает.

  • Перезапустить виртуальную машину, нажав Перезагрузить. Она доступна, когда виртуальная машина работает.

2.1. Просмотр сведений о виртуальной машине

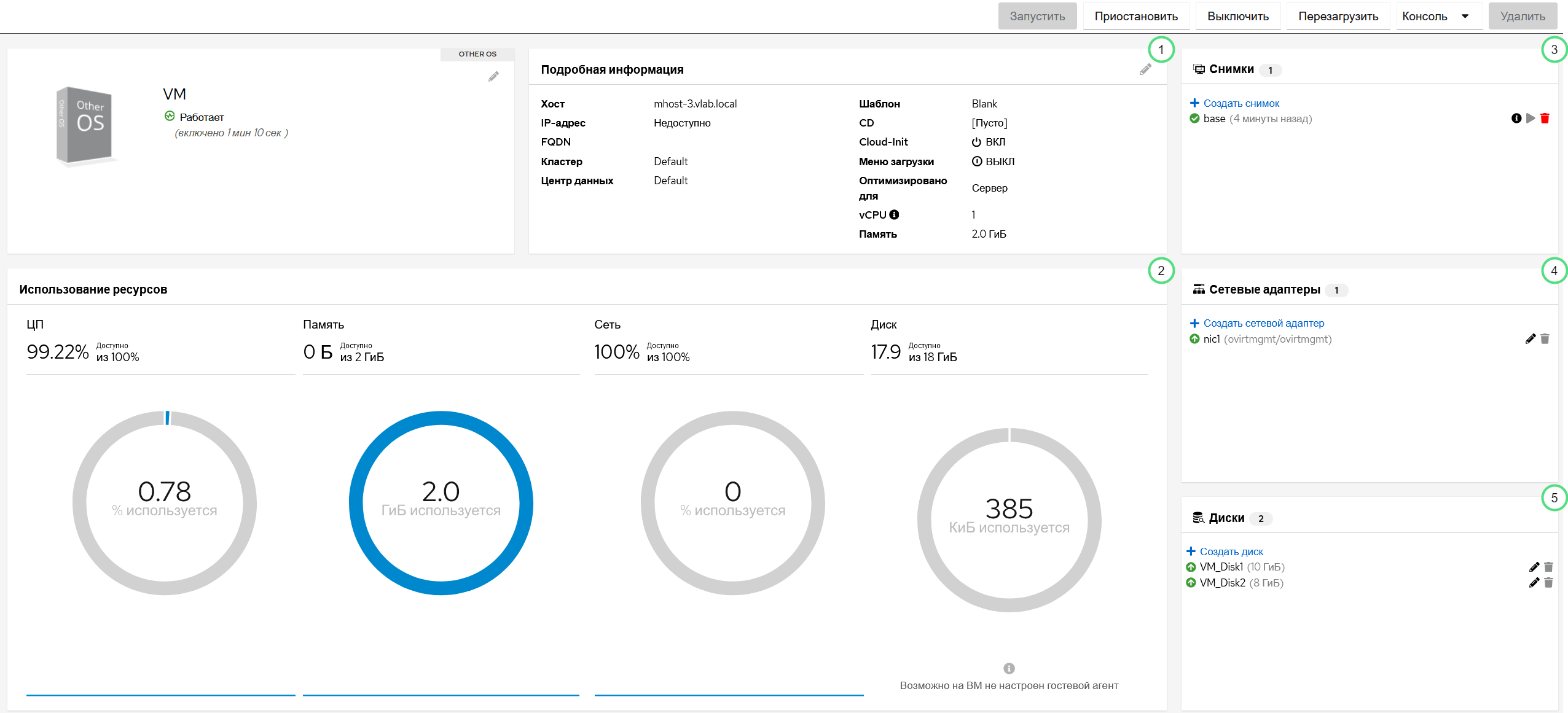

Щелкните на Имя виртуальной машины на панели виртуальных машин, чтобы просмотреть сведения о виртуальной машине. Детали отображаются в отдельных разделах:

vm info
Панель Описание

Подробная информация (1)

Содержит следующие сведения о ВМ:

  • Хост

  • IP-адрес

  • FQDN

  • Кластер

  • Центр данных

  • Шаблон

  • CD

  • Статус Cloud-Init (Sysprep на виртуальных машинах Windows) — Вкл/Выкл

  • Меню загрузки - Вкл/Выкл

  • Оптимизирован для рабочая станция/сервер.

  • vCPU

  • Память

Использование ресурсов (2)

Отображает статистику использования ЦП, Памяти, Сети и Диска (значения ЦП, памяти и сети отображаются только при работающей виртуальной машине). Отображение использования диска может отличаться, если гостевой агент установлен на виртуальной машине.

Снимки (3)

Отображает список сохраненных снимков. Также позволяет создавать снимки с помощью кнопки Создать снимок и управлять ими

Сетевые адаптеры (4)

Отображает список виртуальных сетевых адаптеров (vNIC), определенных для этой виртуальной машины. Также позволяет создавать vNIC с помощью кнопки Создать сетевой адаптер и управлять ими

Диски (5)

Отображает список дисков, определенных для этой виртуальной машины. Также позволяет создавать диски с помощью кнопки Создать диск и управлять ими

2.2. Редактирование виртуальных машин

Роль пользователя должна иметь разрешение на редактирование виртуальной машины.

Вы можете редактировать диски и сетевые интерфейсы виртуальной машины в представлении сведений о виртуальной машине. См. Просмотр сведений о виртуальной машине.

На панели виртуальных машин щелкните карточку виртуальной машины, которую хотите изменить. Отобразится панель управления виртуальной машиной, которая содержит следующие поля, организованные в отдельные карточки. Щелкните значок edit на соответствующей карточке, чтобы изменить значения в этой карточке:

Имя и описание виртуальной машины
edit name

  • Имя виртуальной машины может содержать только латинские буквы верхнего или нижнего регистра и цифры. Специальные символы, знаки подчеркивания, пробелы, дефисы или точки не допускаются.

  • Описание — введите описание этой виртуальной машины (необязательно).

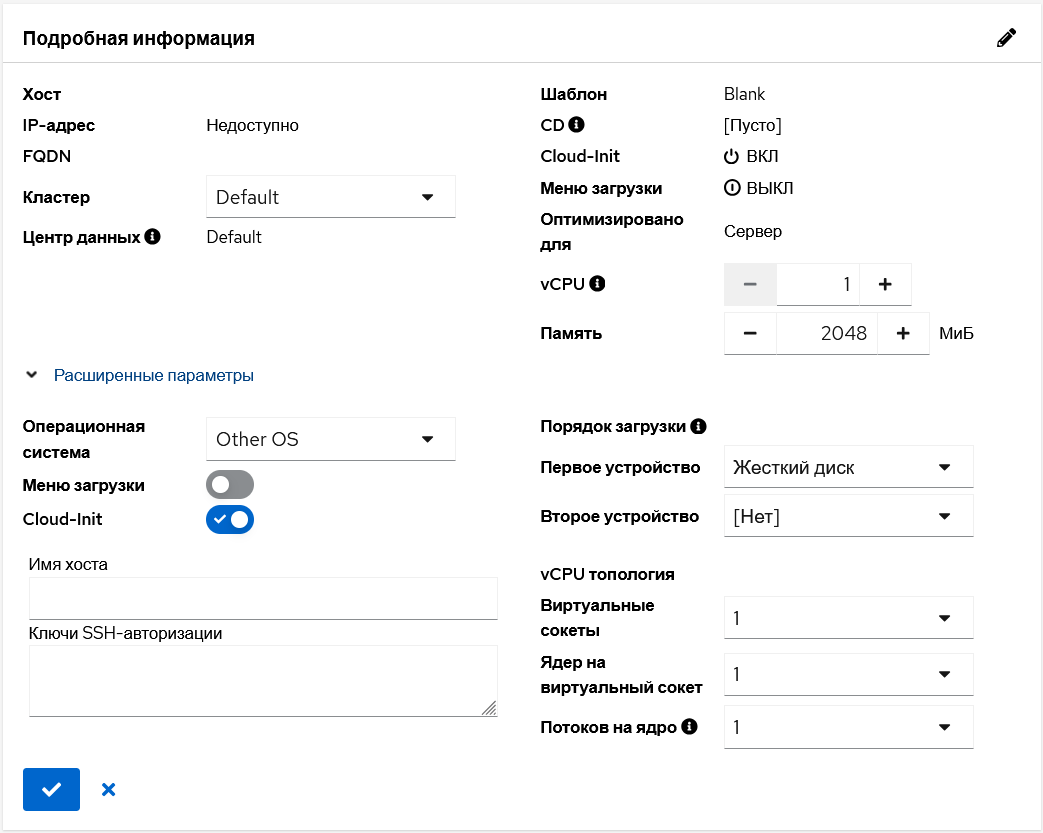

Подробная информация
detail edit

  • CD — позволяет выбрать файл ISO, доступный виртуальной машине в качестве CD-диска.

  • vCPU — позволяет настроить количество виртуальных ЦП, доступных для виртуальной машины.

  • Память — позволяет настроить виртуальную память, доступную для виртуальной машины.

  • Расширенные параметры — дополнительные параметры:

    • Операционная система — позволяет выбрать операционную систему, установленную на этой виртуальной машине.

    • Меню загрузки — если установлено значение "ON", в консоли появляется меню загрузки, позволяющее выбрать загрузочное устройство.

    • Cloud-Init — инструмент cloud-init позволяет автоматизировать развертывание виртуальных машин. Если для этого параметра установлено значение ON, отображаются поля Имя хоста и Ключи SSH-авторизации.

    • Порядок загрузки

    • Первое устройство — первое устройство, которое будет проверено на загрузку.

    • Второе устройство — второе устройство, которое будет проверяться на загрузку.

    • vCPU топология

    • Виртуальные сокеты — позволяет задать количество виртуальных сокетов (1 или 2).

    • Ядер на виртуальный сокет — позволяет задать количество ядер на один виртуальный сокет (1 или 2).

    • Потоков на ядро — позволяет задать количество потоков на ядро (1 или 2).

Снимки

Отображает список сохраненных снимков.

snap create

  • Для создания нового снимка нажмите Создать снимок.

  • Для просмотра дополнительной информации о снимке нажмите snap info.

  • Для восстановления состояния ВМ из снимка нажмите snap rest.

  • Для удаления снимка нажмите .

Сетевые интерфейсы

Отображает список сетевых интерфейсов, определенных для этой виртуальной машины.

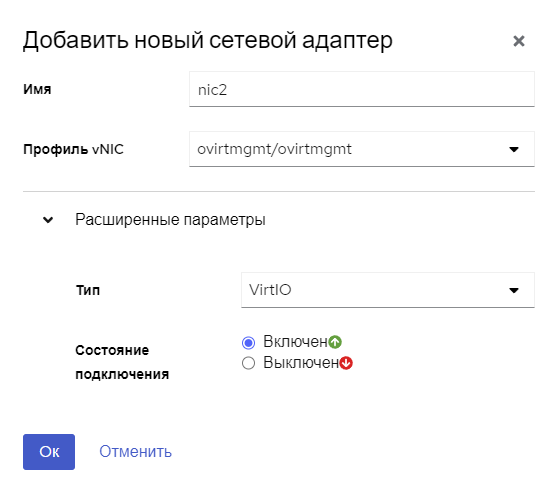

  • Для создания нового сетевого интерфейса нажмите Создать сетевую карту, в открывшемся окне введите необходимые параметры и нажмите OK.

    nic create

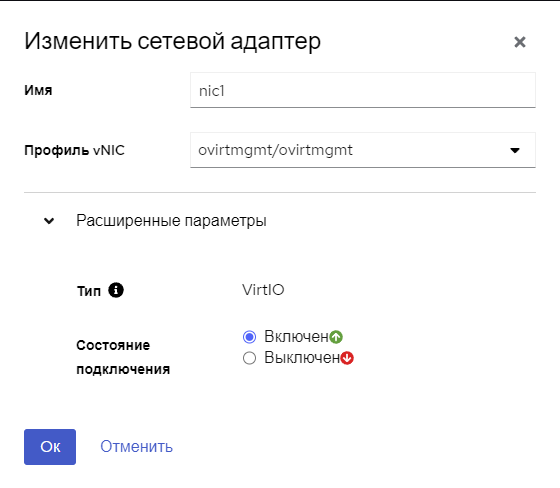

  • Для редактирования сетевого адаптера нажмите edit, в открывшемся окне введите новые параметры и нажмите OK.

    nic edit

  • Для удаления vNIC нажмите Удалить .

    Для удаления сетевого адаптера необходимо выключить ВМ.
Диски

Отображает список дисков, определенных для этой виртуальной машины.

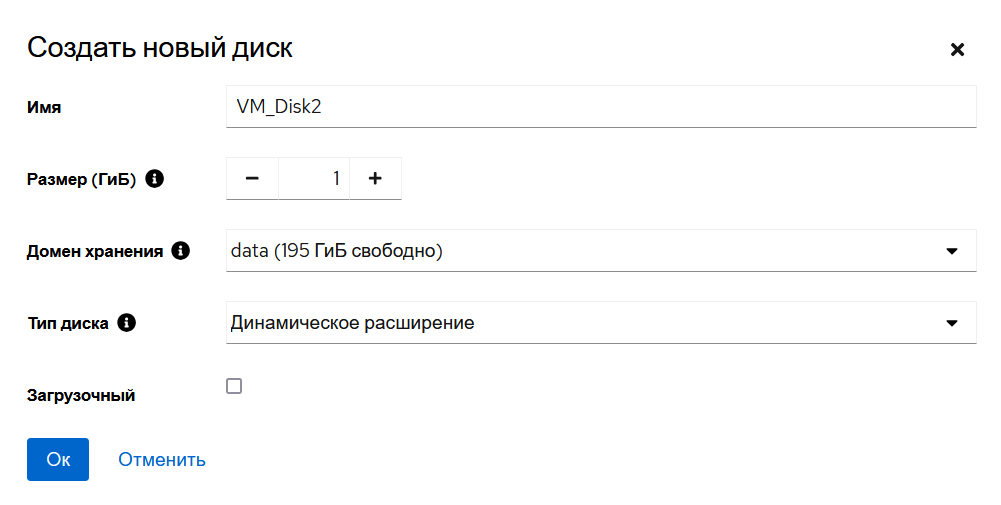

  • Для создания диска нажмите Создать диск, в открывшемся окне введите необходимые параметры и нажмите OK.

    disk create

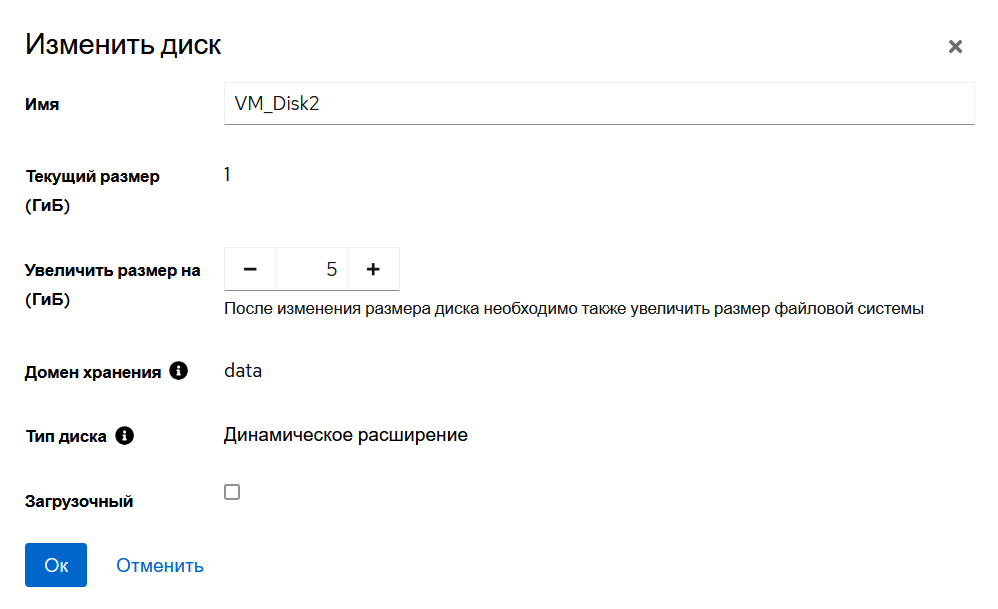

  • Для изменения параметров диска нажмите edit, в открывшемся окне измените необходимые параметры и нажмите OK

    disk edit

  • Для удаления диска нажмите .

    Для удаления диска необходимо выключить ВМ.

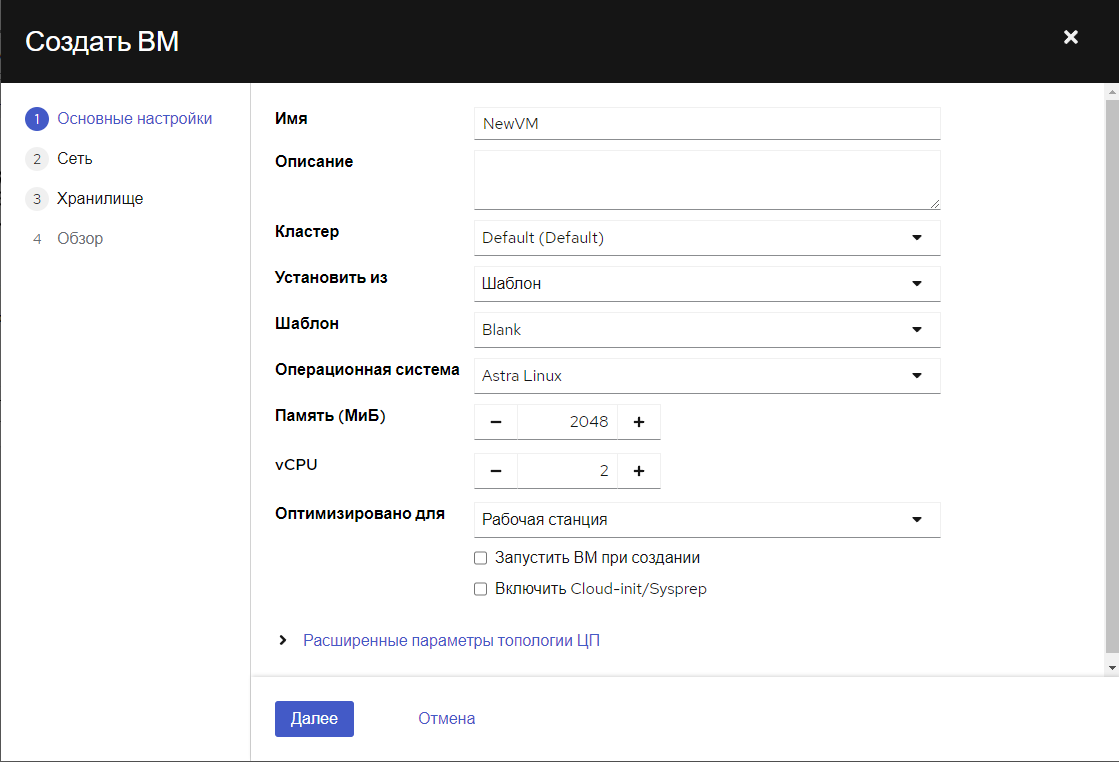

2.3. Создание виртуальных машин

Для создания виртуальной машины выполните следующие действия:

  1. Нажмите Создать ВМ на панели инструментов.

  2. В разделе Основные настройки задайте следующие значения:

    • Имя виртуальной машины. Имя виртуальной машины может содержать только латинские буквы верхнего или нижнего регистра, цифры. Использование специальных символов и пробелов не допускается.

    • Описание (необязательно)

    • Кластер

    • Установить из - позволяет выбрать Шаблон или ISO-образ из которого будет установлена ВМ.

    • Шаблон/ISO

    • Операционная система

    • Память (МиБ)

    • vCPU

    • Оптимизировано для - позволяет выбрать значение рабочая станция / сервер.

    • Запустить ВМ при создании

    • Включить Cloud-init/Sysprep

    • Расширенные параметры топологии ЦП

      • Виртуальные сокеты — позволяет задать количество виртуальных сокетов (1 или 2).

      • Ядер на виртуальный сокет — позволяет задать количество ядер на один виртуальный сокет (1 или 2).

      • Потоков на ядро — позволяет задать количество потоков на ядро (1 или 2).

    vm create gen

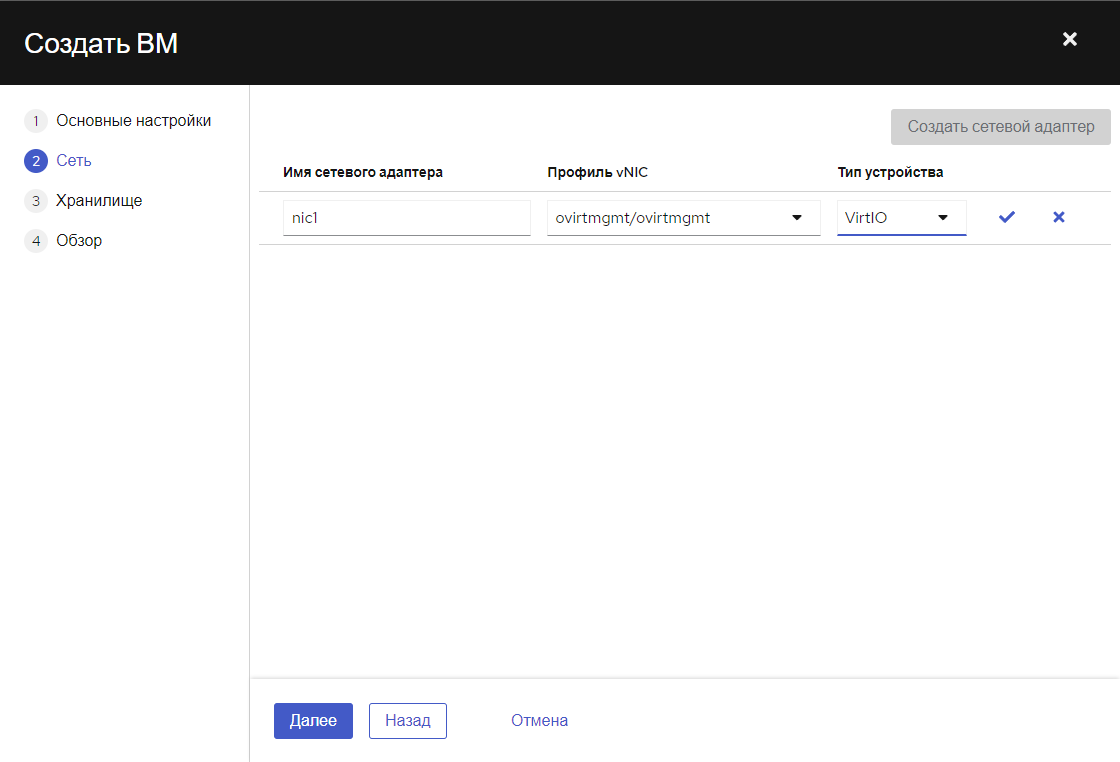

  3. Нажмите Далее, в окне Сеть нажмите Создать сетевой адаптер. Заполните следующие поля:

    • Имя сетевого интерфейса

    • Профиль vNIC

    • Тип устройства

    vm create net

    Нажмите accept для подтверждения создания vNIC с заданными параметрами.

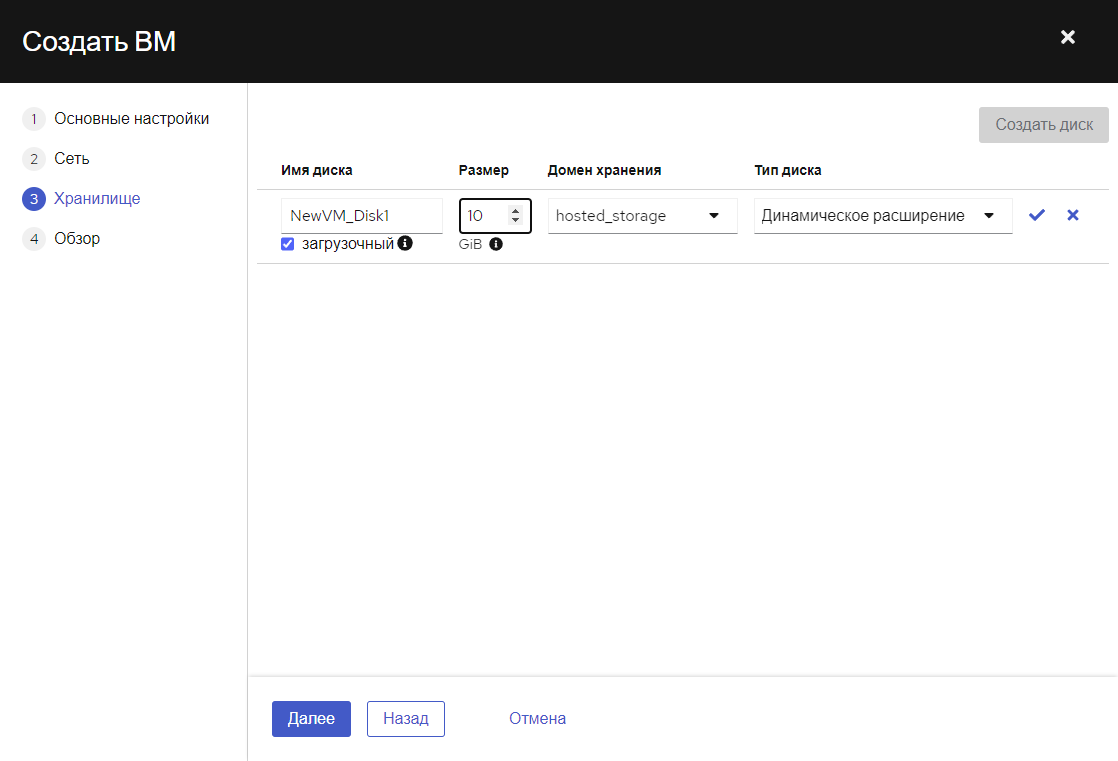

  4. Нажмите Далее, в окне Хранилище нажмите Создать диск. Заполните следующие поля:

    • Имя диска

    • Загрузочный - поставьте галочку если диск будет в качестве загрузочного устройства.

    • Размер

    • Домен хранения - из списка выберите необходимый домен для расположения диска.

    • Тип диска - из списка выберите Динамическое расширение если хотите использовать динамически расширяемый диск или предварительно размеченный, выбрав Предварительно размеченный.

    vm create stor

    Нажмите accept для подтверждения создания диска с заданными параметрами.

  5. Нажмите Далее, в окне Обзор, убедитесь в корректности заполнения дынных ВМ и нажмите Создать ВМ.

2.4. Подключение к виртуальным машинам

Порядок действий:

  1. На панели виртуальных машин щелкните Запустить в карточке виртуальной машины, чтобы запустить эту виртуальную машину.

  2. В выпадающем меню ВМ на странице просмотра списка ВМ выберите необходимый тип консоли, чтобы подключиться к виртуальной машине. В случае выбора Консоль VNC или Консоль SPICE вам будет предложено загрузить файл .vv.

  3. Откройте файл с помощью virt-viewer.

Теперь вы можете использовать виртуальную машину так же, как и физический рабочий стол.

Чтобы разрешить другим пользователям подключаться к виртуальной машине, обязательно выключите и перезапустите виртуальную машину после завершения работы с консолью. Кроме того, администратор может отключить строгую проверку пользователей, чтобы исключить необходимость перезагрузки между пользователями.
