Руководство по работе с пользовательским порталом

1. Доступ к пользовательскому порталу

1.1. Что такое пользовательский портал?

Пользовательский портал — графический пользовательский интерфейс, предоставляемый Менеджером управления. Он имеет ограниченные разрешения на управление ресурсами виртуальной машины и предназначен для конечных пользователей. На Пользовательском портале пользователи могут запускать, останавливать, редактировать и просматривать сведения о виртуальных машинах.

Доступные для пользователя действия на портале устанавливаются системным администратором. Системные администраторы могут делегировать пользователю дополнительные административные задачи:

  • Создание, изменение и удаление виртуальных машин.

  • Управление виртуальными дисками и сетевыми интерфейсами.

  • Создание и использование моментальных снимков для восстановления виртуальных машин.

Прямое подключение к виртуальным машинам осуществляется с помощью клиентов SPICE или VNC. Администратор во время создания виртуальной машины определяет протокол, который будет использоваться для подключения к виртуальной машине.

1.2. Требования к браузеру

Для доступа к порталу рекомендуется использовать последние версии браузеров и операционных систем.

1.3. Требования клиента

Доступ к консолям виртуальных машин возможен только с помощью гостевой операционной систем Linux и Windows, которые поддерживают virt-viewer. Для установки virt-viewer:

  • для Windows необходимо обратиться к репозиторию Orion soft;

  • для Linux - установить пакет virt-viewer из репозитория операционной системы. Для установки virt-viewer потребуются права администратора.

Для подключения к консолям виртуальных машин используются протоколы SPICE, VNC или RDP (только для Windows).

Для повышения функциональности протокола SPICE рекомендуется установить графический драйвер QXLDOD в гостевую операционную систему, при условии поддержки драйвера со стороны гостевой ОС. Текущее максимальное разрешение, поддерживаемое протоколом SPICE, составляет 2560x1600 пикселей.

1.4. Установка сертификата CA

Для безопасного доступа к среде виртуализации необходимо добавить сертификат CA (корневой сертификат) Пользовательского портала в доверенные сертификаты веб-браузера.

Установка сертификата CA в Firefox

  1. В веб-браузере перейдите по URL-адресу Пользовательского портала и на странице приветствия нажмите CA сертификат.

  2. Файл с именем pki-resource (без расширения файла) будет загружен.

  3. Откройте окно Параметры/Настройки:

    • Windows: откройте меню Инструменты и выберите Параметры…

    • Mac: откройте меню Firefox и выберите Настройки…

    • Linux: откройте меню Правка и выберите Настройки.

  4. Выберите Конфиденциальность и безопасность и прокрутите вниз до Сертификаты.

  5. Нажмите Просмотреть сертификаты…. Откроется диспетчер сертификатов.

  6. Выберите вкладку Полномочия.

  7. Нажмите Импорт

  8. Выберите файл корневого сертификата, который хотите импортировать (измените тип файла на Все файлы, чтобы просмотреть загруженный файл).

  9. Установите флажки, указывающие параметры доверия, и нажмите ОК.

  10. Нажмите ОК в Диспетчере сертификатов и закройте окно Параметры/Настройки.

  11. Закройте Firefox и убедитесь, что все процессы Firefox остановлены.

  12. Перезапустите Firefox и перейдите по URL-адресу Пользовательского портала. Значок lock в адресной строке указывает на то, что сертификат CA установлен.

Установка сертификата CA в Google Chrome

  1. В веб-браузере прейдите по URL-адресу Пользовательского портала и на странице приветствия нажмите CA сертификат.

  2. Файл с именем pki-resource (без расширения файла) будет загружен.

  3. Перейдите в Настройки  Дополнительно  Управление сертификатами  Центры и нажмите Импорт.

  4. Выберите файл корневого сертификата, который хотите импортировать (измените тип файла на Все файлы, чтобы просмотреть загруженный файл).

  5. Установите флажки, указывающие параметры доверия, и нажмите ОК.

  6. Закройте Chrome и убедитесь, что все процессы Chrome остановлены.

  7. Перезапустите Chrome и перейдите по URL-адресу Пользовательского портала. Значок lock в адресной строке указывает на то, что сертификат CA установлен.

1.5. Вход на портал виртуальных машин

  1. Перейдите в веб-браузере по URL-адресу Пользовательского портала, чтобы получить доступ к экрану приветствия менеджера управления виртуализации.

  2. Выберите необходимый язык из выпадающего списка.

  3. Выберите Пользовательский портал. Отобразится страница авторизации. Вход в систему с помощью единого входа позволяет одновременно войти на пользовательский портал и на портал администрирования (при наличии доступа).

  4. Введите Имя пользователя и Пароль. Используйте раскрывающийся список Профиль, чтобы выбрать домен.

  5. Нажмите Войти. Отобразится список назначенных вам виртуальных машин и пулов.

1.6. Элементы графического интерфейса пользователя

1.6.1. Заголовок

menu

Панель заголовка содержит следующие кнопки:

  1. Уведомления — отображает уведомления.

  2. Обновить — обновление дисплея вручную. См. также Интервал обновления.

  3. Настройки учетной записи — позволяет настроить параметры вошедшего в систему пользователя, которые сохраняются на сервере.

  4. Пользователь — отображает имя текущего пользователя, вошедшего в систему.

    • О программе — содержит информацию о версии портала.

    • Выход — выход из Пользовательского портала.

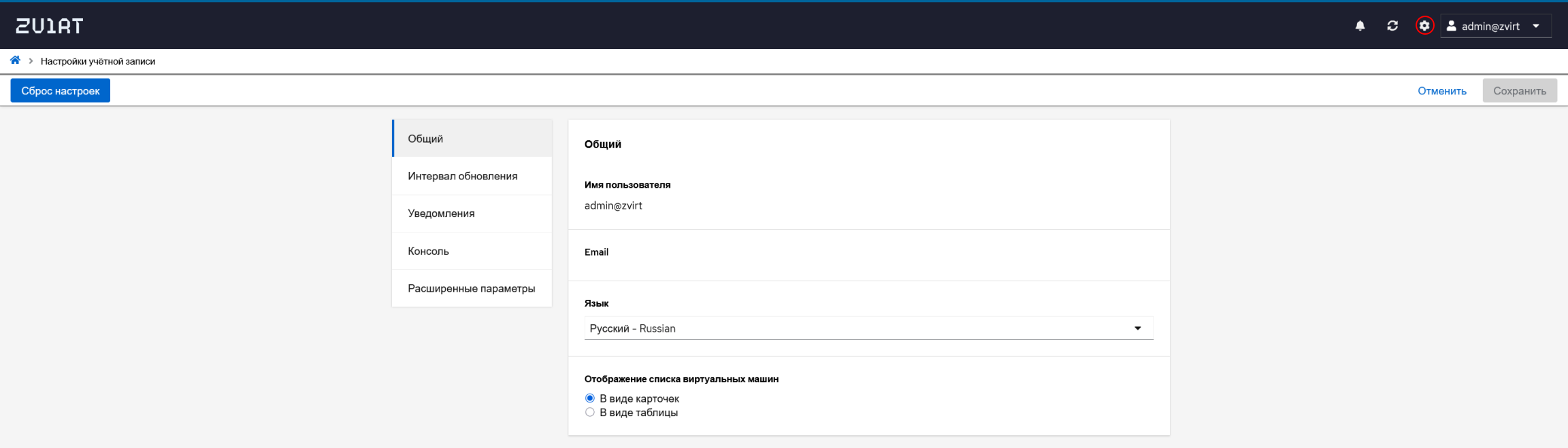

1.6.2. Настройки учетной записи

s account config

  • Сброс настроек — позволяет сбросить все параметры к параметрам по умолчанию.

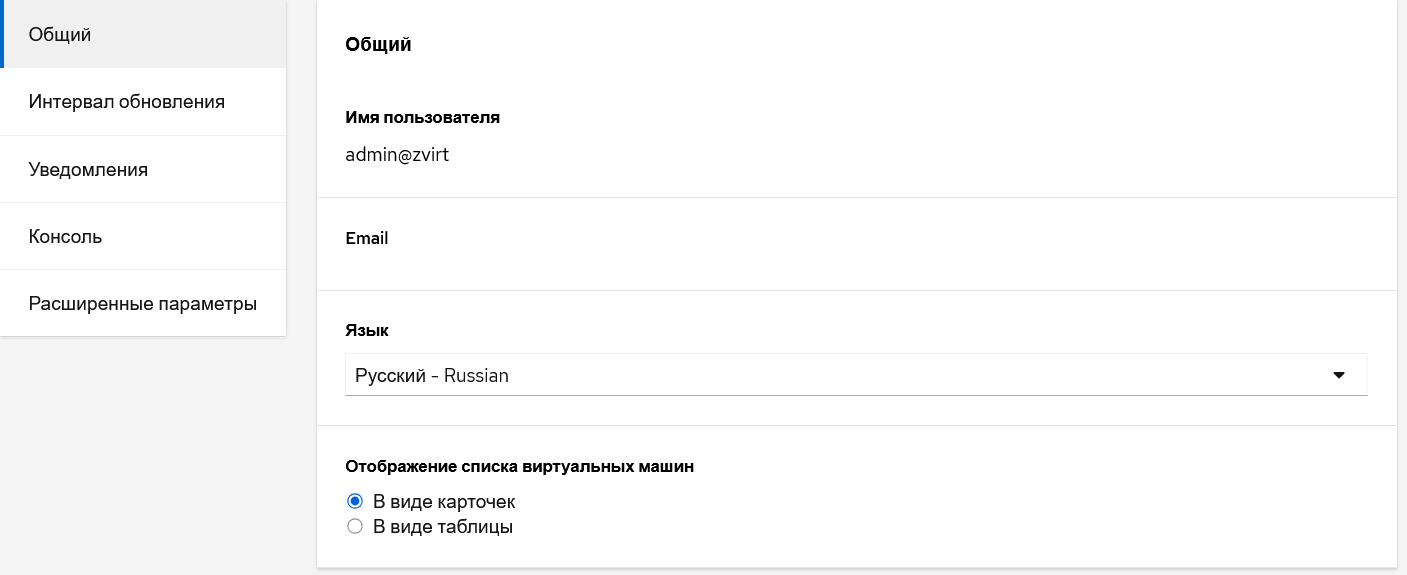

  • Общий — отображает имя пользователя, адрес электронной почты, позволяет изменить язык пользовательского интерфейса, а также способ отображения доступных виртуальных машин (в виде карточек или в виде таблицы).

    s acc general

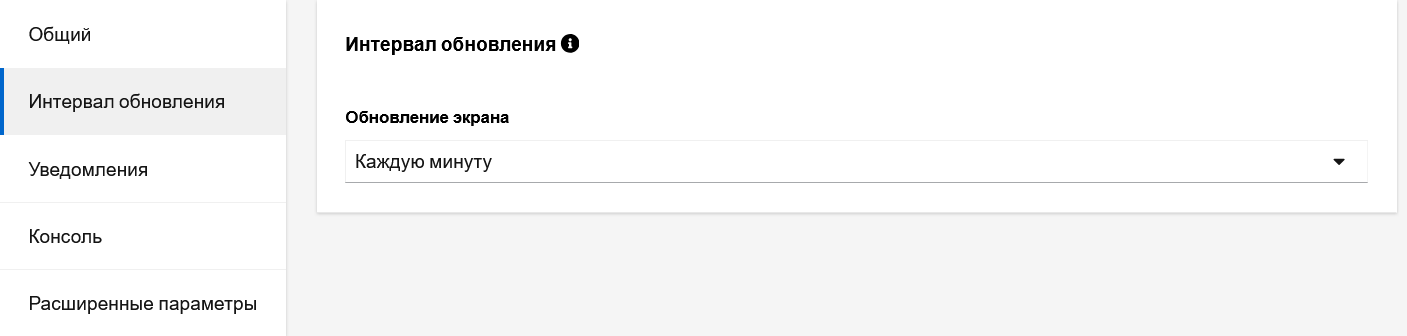

  • Интервал обновления — позволяет установить интервал частоты автоматического обновления пользовательского интерфейса.

    s acc update period

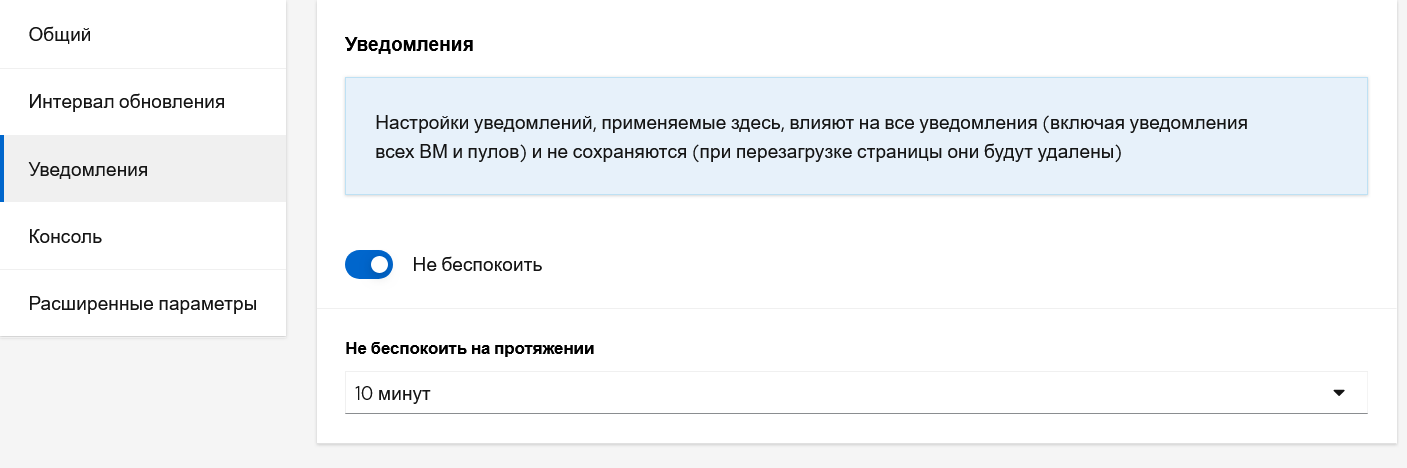

  • Уведомления — позволяет отключить все уведомления за заданный интервал времени. Этот параметр не сохраняется на сервере, поэтому перезагрузка страницы очистит эти настройки.

    s acc notify

  • Консоль — настройки применяются глобально для всех ВМ.

    • Общие параметры:

      s acc console gen

      • Приоритетная консоль — позволяет выбрать предпочитаемую консоль. Это будет первая опция консоли, отображаемая на карте виртуальной машины. Доступны следующие варианты: консоль VNC, VNC консоль (браузер), консоль SPICE, удаленный рабочий стол.

      • Подключаться автоматически - позволяет выбрать виртуальную машину, к консоли которой будет выполнено автоматическое подключение при входе на портал, при условии что консоль доступна.

    • Опции VNC - содержит настройки для консоли VNC.

      s acc console vnc

      • Полноэкранный режим - включение/выключение полноэкранного режима.

      • Ctrl+Alt+End - позволяет преобразовать комбинацию Ctrl+Alt+Del в Ctrl+Alt+End внутри виртуальной машины.

    • Опции VNC (браузер) - содержит настройки для подключения по VNC через браузер.

      s acc console novnc

      • Полноэкранный режим - включение/выключение полноэкранного режима.

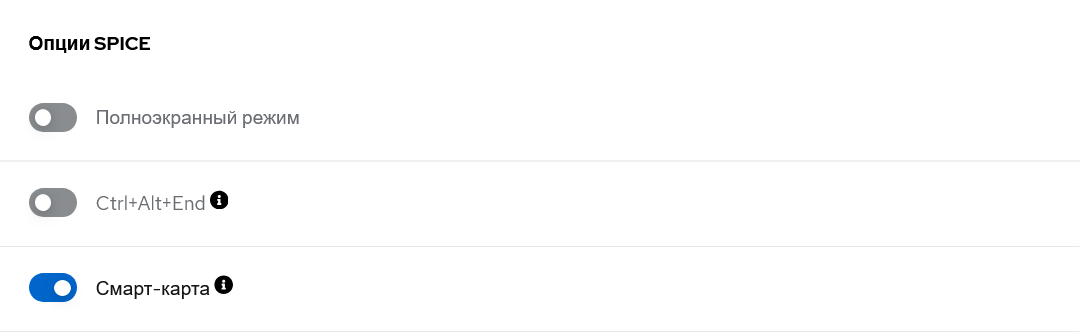

    • Опции SPICE - содержит настройки для консоли SPICE.

      s acc console spice

      • Полноэкранный режим - включение/выключение полноэкранного режима.

      • Ctrl+Alt+End - позволяет преобразовать комбинацию Ctrl+Alt+Del в Ctrl+Alt+End внутри виртуальной машины.

      • Смарт-карта - позволяет активировать аутентификацию по смарт-карте в консоли SPICE ВМ.

    • Опции консоли

      • Открытый SSH ключ - позволяет добавить ключ SSH для доступа к гостевой последовательной консоли с помощью SSH аутентификации.

  • Расширенные параметры — позволяет включить сохранение языковых настроек на сервере. Включите параметр Сохранить язык на целевой странице, чтобы переопределять выбранный язык настроек пользователя после каждого входа в систему. Это обеспечивает совместимость с предыдущим поведением языковых настроек.

Вход в систему определяется на основе длительности сеанса. Значение по умолчанию — 60 секунд, его можно изменить с помощью параметра sessionAgeFirstLoginThresholdInSeconds в файле ovirt-web-ui.config. Установка этого параметра в значение 0 отключает обнаружение входа в систему, и консольное соединение будет устанавливаться при каждой перезагрузке страницы.

1.6.3. Панель инструментов

С помощью панели инструментов вы можете создавать новые виртуальные машины (кнопка Создать ВМ доступна только авторизованным пользователям) и искать существующие, фильтруя их по имени, статусу или операционной системе виртуальных машин или объектов пула.

На панели также отображается количество доступных в настоящее время виртуальных машин или объектов пула.

tool panel

С помощью кнопок i card view и table view можно переключать способ отображения доступных ВМ.

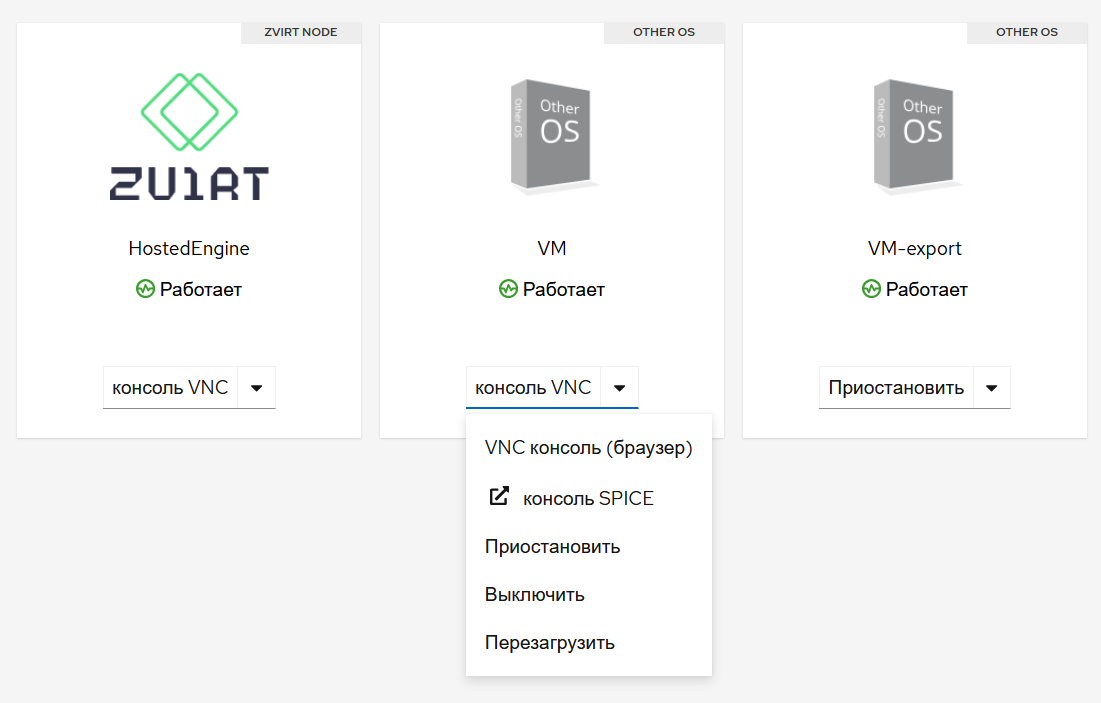

1.6.4. Панель виртуальных машин

На панели виртуальных машин отображаются карточки виртуальных машин со значком, операционной системой, именем, состоянием и параметрами управления для каждой виртуальной машины или виртуальной машины в пуле.

vm panel

Варианты управления ВМ:

  • Запустить (доступно при выключенной виртуальной машине)

  • Консоль VNC

  • VNC консоль (браузер)

  • Удаленный рабочий стол (только виртуальные машины Windows)

  • Консоль SPICE

  • Приостановить

  • Выключить

  • Перезагрузить

2. Управление виртуальными машинами

Общие задачи управления виртуальными машинами выполняются с помощью панели виртуальных машин.
Предварительно требуется выбрать необходимую ВМ:

  1. Запустить виртуальную машину, нажав кнопку Запустить. Кнопка доступна, когда виртуальная машина приостановлена или остановлена.

  2. Получить доступ к консоли виртуальной машины, нажав кнопку Консоль. Кнопка доступна, когда виртуальная машина работает.

  3. Временно остановить виртуальную машину, нажав кнопку Приостановить. Кнопка доступна, когда виртуальная машина работает.

  4. Остановить виртуальную машину, нажав кнопку Выключить. Кнопка доступна, когда виртуальная машина работает.

  5. Перезапустить виртуальную машину, нажав кнопку Перезагрузить. Кнопка доступна, когда виртуальная машина работает.

2.1. Просмотр сведений о виртуальной машине

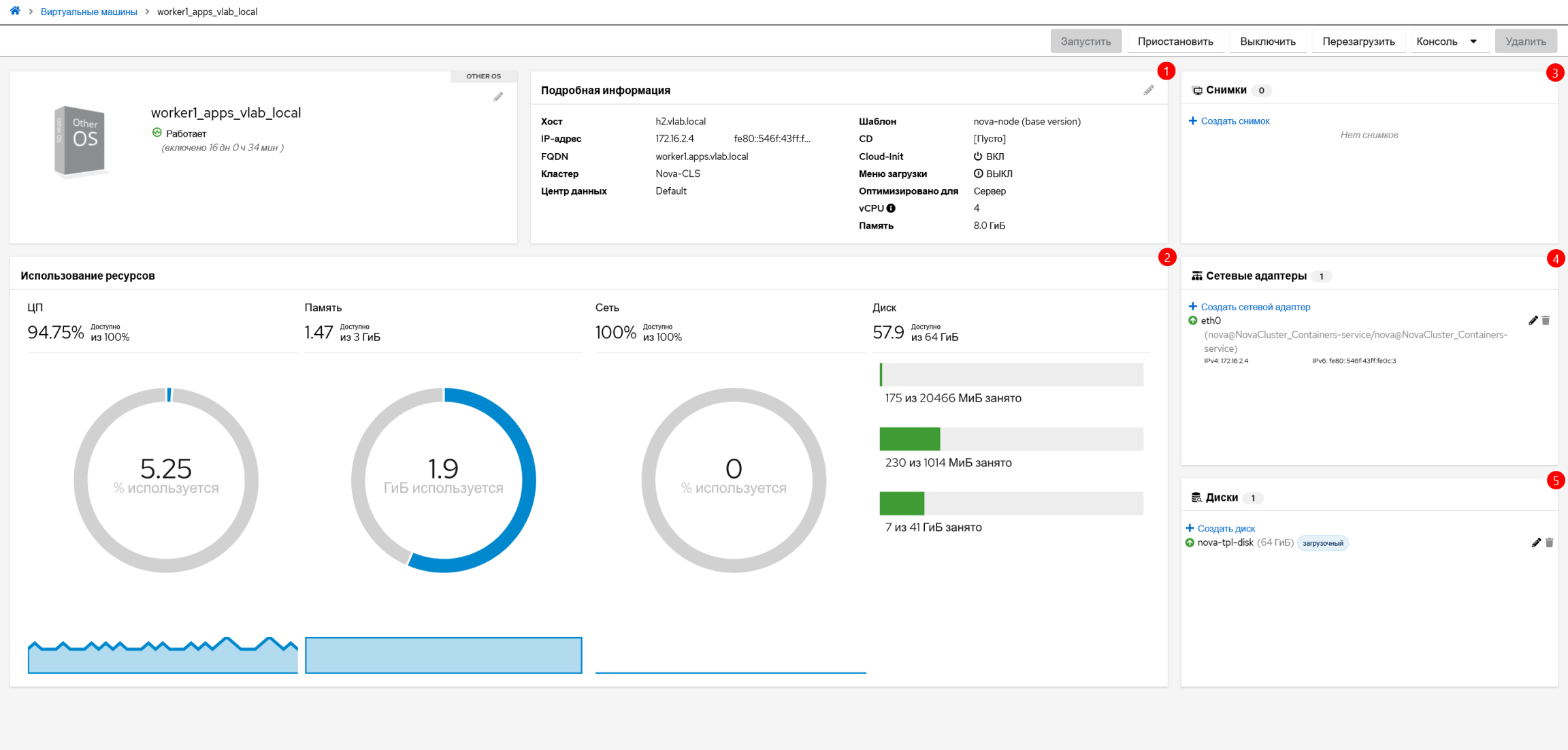

Нажмите на Имя/карточку виртуальной машины на панели виртуальных машин, чтобы просмотреть сведения о виртуальной машине. Детали отображаются в отдельных разделах:

vm info
Панель Описание

Подробная информация (1)

Содержит следующие сведения о ВМ:

  • Хост.

  • IP-адрес.

  • FQDN.

  • Кластер.

  • Центр данных.

  • Шаблон.

  • CD.

  • Статус Cloud-Init (Sysprep на виртуальных машинах Windows) — Вкл/Выкл.

  • Меню загрузки - Вкл/Выкл.

  • Оптимизирован для рабочая станция/сервер.

  • vCPU.

  • Память

Использование ресурсов (2)

Отображается статистика использования ЦП, Памяти, Сети и Диска (значения ЦП, памяти и сети отображаются только при работающей виртуальной машине). Отображение использования диска может отличаться, если на виртуальной машине установлен гостевой агент

Снимки (3)

Отображается список сохраненных снимков. Также позволяет создавать снимки с помощью кнопки Создать снимок и управлять ими

Сетевые адаптеры (4)

Отображается список виртуальных сетевых адаптеров (vNIC), определенных для этой виртуальной машины. Также позволяет создавать vNIC с помощью кнопки Создать сетевой адаптер и управлять ими

Диски (5)

Отображается список дисков, определенных для этой виртуальной машины. Также позволяет создавать диски с помощью кнопки Создать диск и управлять ими

2.2. Редактирование виртуальных машин

Пользователь должен иметь роль с разрешением на редактирование виртуальной машины.

Диски и сетевые интерфейсы виртуальной машины можно редактировать в представлении сведений о виртуальной машине. См. Просмотр сведений о виртуальной машине.

На панели виртуальных машин нажмите на Имя/карточку виртуальной машины, которую хотите изменить. Отобразится панель управления виртуальной машиной, которая содержит поля, организованные в отдельные карточки. Нажмите на значок edit на соответствующей карточке, чтобы изменить значения в этой карточке:

Имя и описание виртуальной машины
edit name

  • Имя виртуальной машины может содержать только латинские буквы верхнего или нижнего регистра и цифры. Специальные символы, знаки подчеркивания, пробелы, дефисы или точки не допускаются.

  • Описание — введите описание этой виртуальной машины (необязательно).

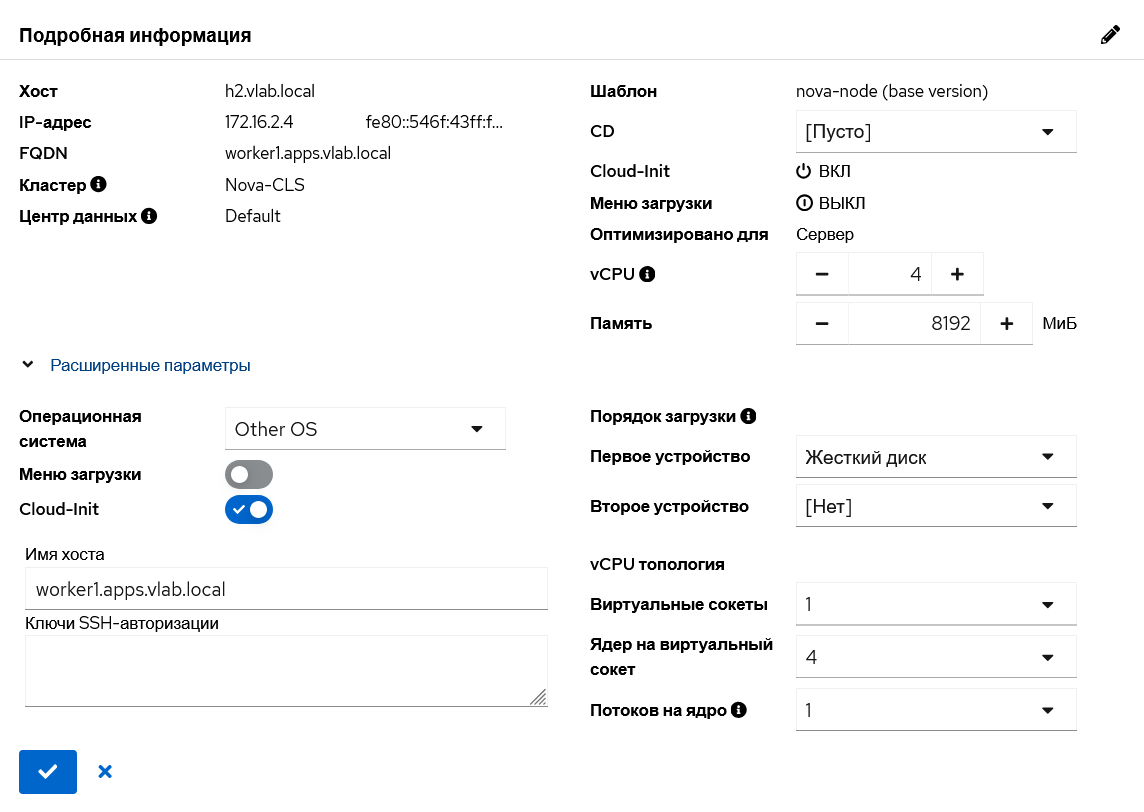

Подробная информация
s detail edit

  • CD — позволяет выбрать файл ISO, доступный виртуальной машине в качестве CD-диска.

  • vCPU — позволяет настроить количество виртуальных ЦП, доступных для виртуальной машины.

  • Память — позволяет настроить виртуальную память, доступную для виртуальной машины.

  • Расширенные параметры — дополнительные параметры:

    • Операционная система — позволяет выбрать операционную систему, установленную на этой виртуальной машине.

    • Меню загрузки — если установлено значение "ON", в консоли появляется меню загрузки, позволяющее выбрать загрузочное устройство.

    • Cloud-Init — инструмент cloud-init позволяет автоматизировать развертывание виртуальных машин. Если для этого параметра установлено значение ON, отображаются поля Имя хоста и Ключи SSH-авторизации.

    • Порядок загрузки

    • Первое устройство — первое устройство, которое будет проверено на загрузку.

    • Второе устройство — второе устройство, которое будет проверено на загрузку.

    • vCPU топология

    • Виртуальные сокеты — позволяет задать количество виртуальных сокетов (1 или 2).

    • Ядер на виртуальный сокет — позволяет задать количество ядер на один виртуальный сокет (1 или 2).

    • Потоков на ядро — позволяет задать количество потоков на ядро (1 или 2).

Снимки

Отображается список сохраненных снимков.

snap create

  1. Для создания нового снимка нажмите Создать снимок.

  2. Для просмотра дополнительной информации о снимке нажмите snap info.

  3. Для восстановления состояния ВМ из снимка нажмите snap rest.

  4. Для удаления снимка нажмите .

Сетевые интерфейсы

Отображается список сетевых интерфейсов, определенных для этой виртуальной машины.

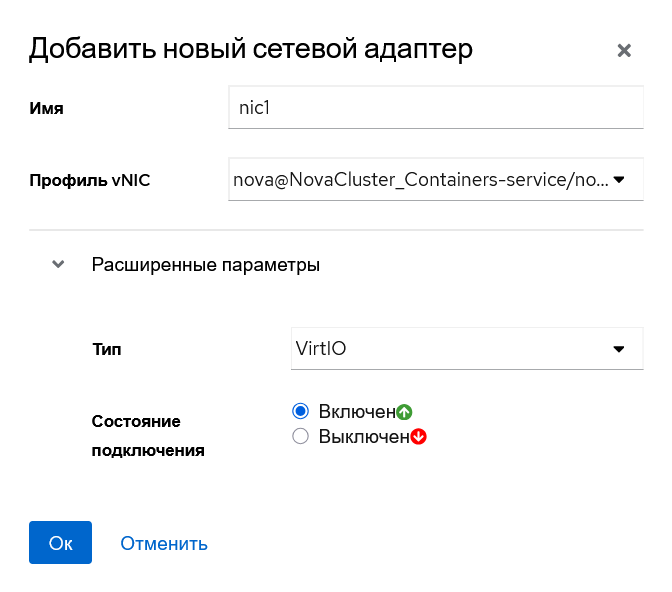

  1. Для создания нового сетевого интерфейса нажмите Создать сетевую карту, в открывшемся окне введите необходимые параметры и нажмите OK.

    nic create

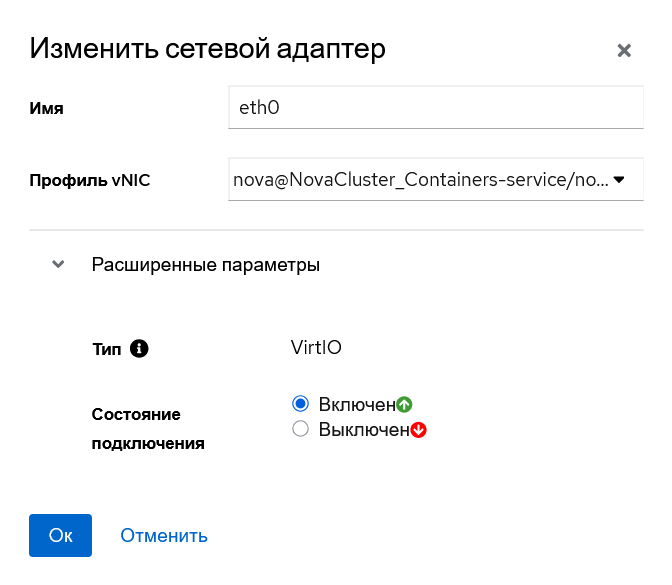

  2. Для редактирования сетевого адаптера нажмите edit, в открывшемся окне введите новые параметры и нажмите OK.

    nic edit

  3. Для удаления vNIC нажмите Удалить .

    Для удаления сетевого адаптера необходимо выключить ВМ.
Диски

Отображает список дисков, определенных для этой виртуальной машины.

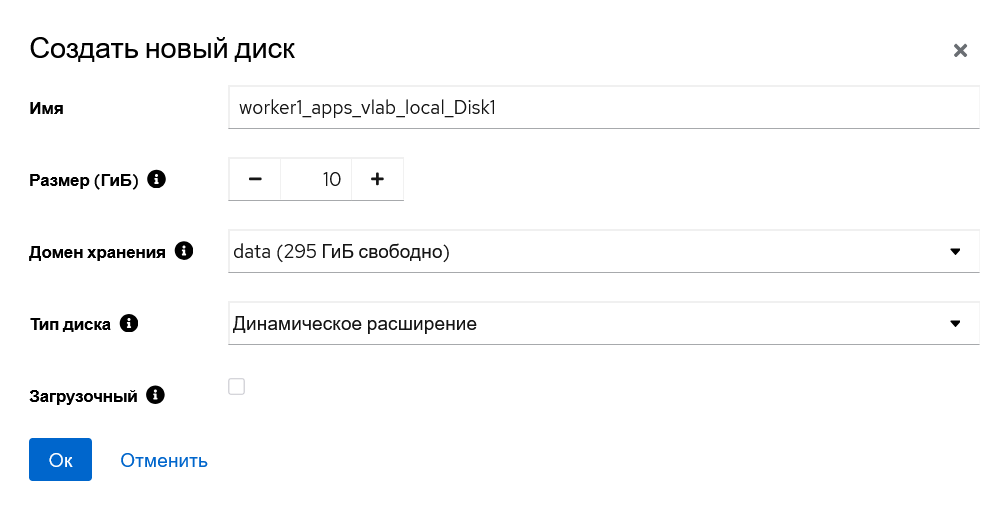

  1. Для создания диска нажмите Создать диск, в открывшемся окне введите необходимые параметры и нажмите OK.

    disk create

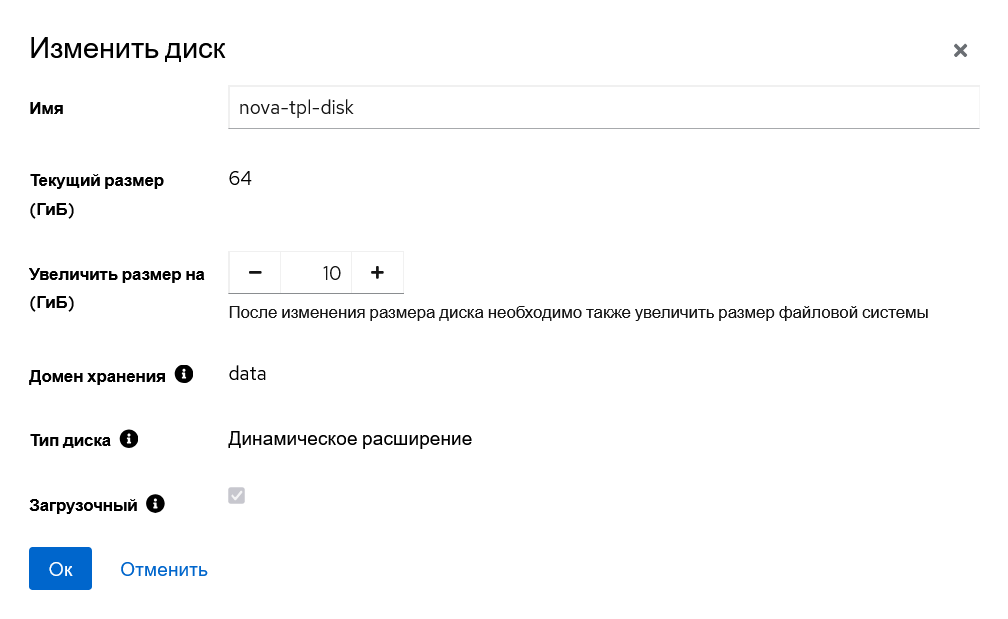

  2. Для изменения параметров диска нажмите edit, в открывшемся окне измените необходимые параметры и нажмите OK.

    disk edit

  3. Для удаления диска нажмите .

    Для удаления диска необходимо выключить ВМ.

2.3. Создание виртуальных машин

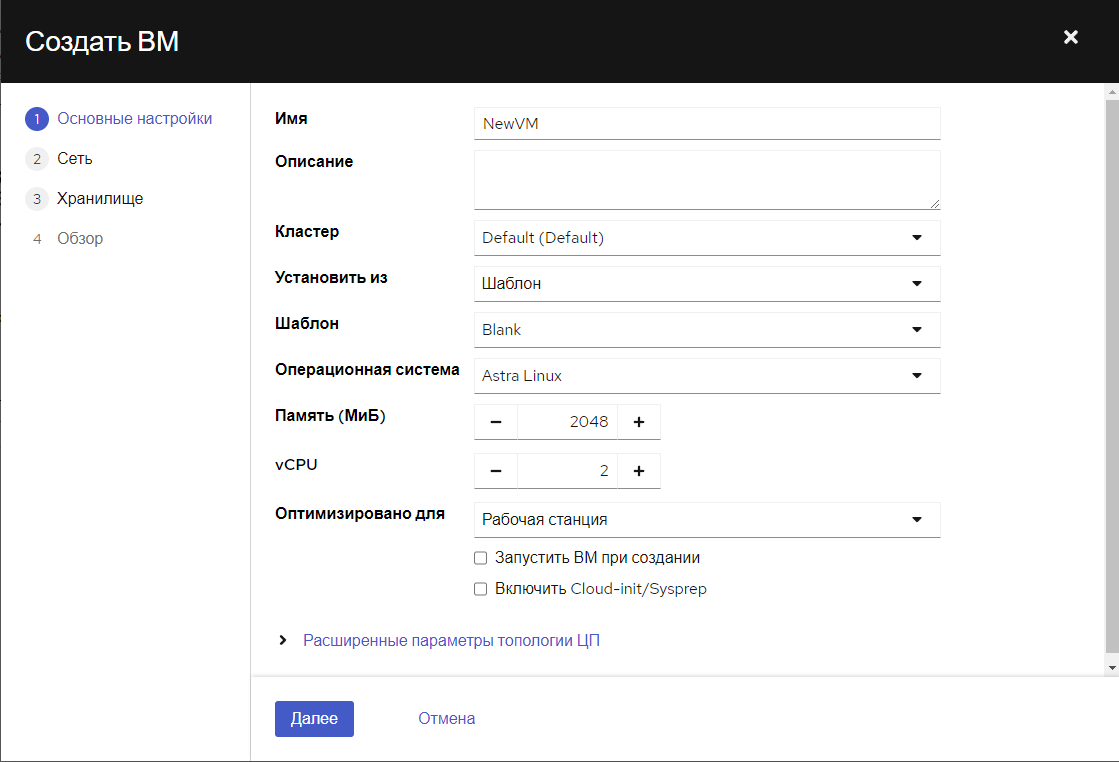

Для создания виртуальной машины выполните следующие действия:

  1. Нажмите Создать ВМ на панели инструментов.

  2. В разделе Основные настройки задайте следующие значения:

    • Имя виртуальной машины. Имя виртуальной машины может содержать только латинские буквы верхнего или нижнего регистра, цифры. Использование специальных символов и пробелов не допускается.

    • Описание — содержательное описание новой виртуальной машины (необязательно).

    • Кластер — выберите имя кластера хоста, к которому будет подключена виртуальная машина.

    • Установить из — выберите источник, из которого будет установлена ВМ. Допустимые значения: Шаблон или ISO-образ.

    • Шаблон/ISO — выберите Шаблон или ISO-образ, из которого будет установлена ВМ.

    • Операционная система — выберите операционную систему. Допустимые значения включают несколько вариантов Linux и Windows.

    • Память (МиБ) — назначьте объем памяти виртуальной машине.

    • vCPU — определите сколько будет выделено виртуальных ядер ЦП для виртуальной машины. Чтобы обеспечить высокую производительность, не следует назначать виртуальной машине ядер больше, чем есть на физическом хосте.

    • Оптимизировано для - позволяет выбрать значение рабочая станция / сервер.

    • Запустить ВМ при создании — установите флажок, чтобы ВМ запустилась после создания.

    • Включить Cloud-init/Sysprep —  включите Cloud-Init или Sysprep для инициализации виртуальной машины.

    • Расширенные параметры топологии ЦП:

      • Виртуальные сокеты — позволяет задать количество виртуальных сокетов (1 или 2).

      • Ядер на виртуальный сокет — позволяет задать количество ядер на один виртуальный сокет (1 или 2).

      • Потоков на ядро — позволяет задать количество потоков на ядро (1 или 2).

    vm create gen

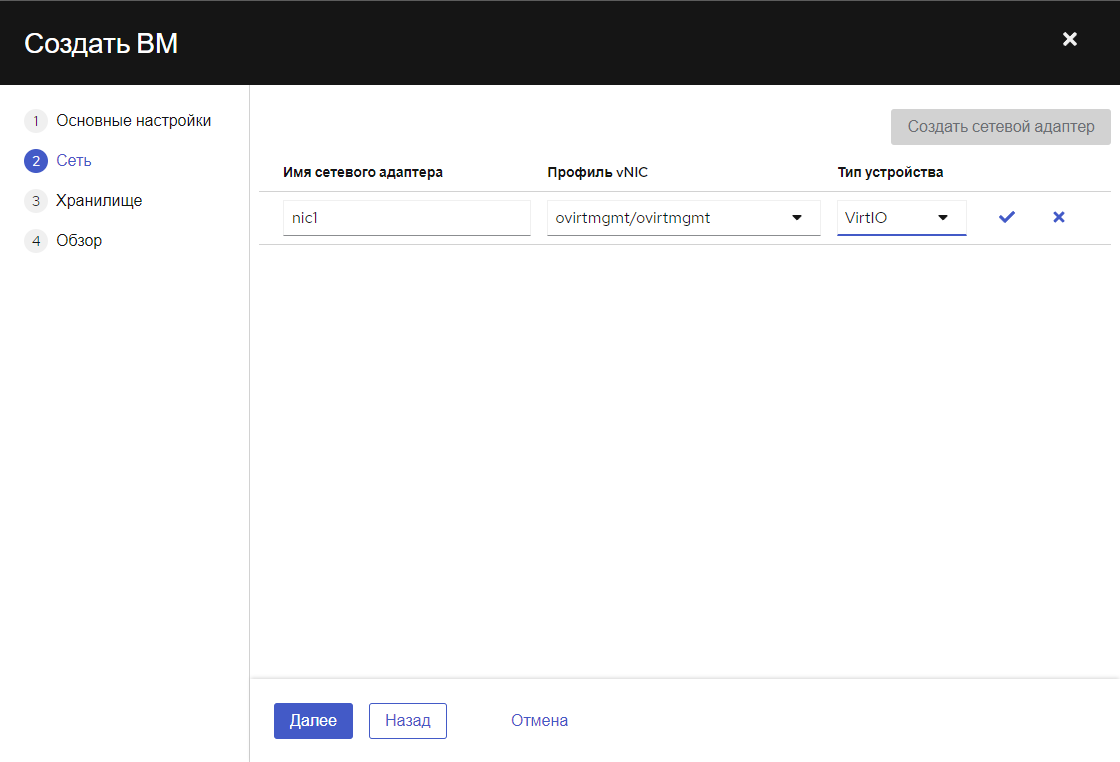

  3. Нажмите Далее, в окне Сеть нажмите Создать сетевой адаптер. Заполните следующие поля:

    • Имя сетевого интерфейса — длина этого текстового поля ограничена 21 знаками. Имя должно быть уникальным и представлять собой любую комбинацию латинских букв в верхнем или нижнем регистре, цифр, дефисов или знаков подчеркивания.

    • Профиль vNIC — vNIC-профиль или логическая сеть, на которых будет находиться сетевой интерфейс.

    • Тип — выберите тип устройства: rtl8139, e1000, VirtIO, PCI Passthrough.

    vm create net

    Нажмите i accept для подтверждения создания vNIC с заданными параметрами.

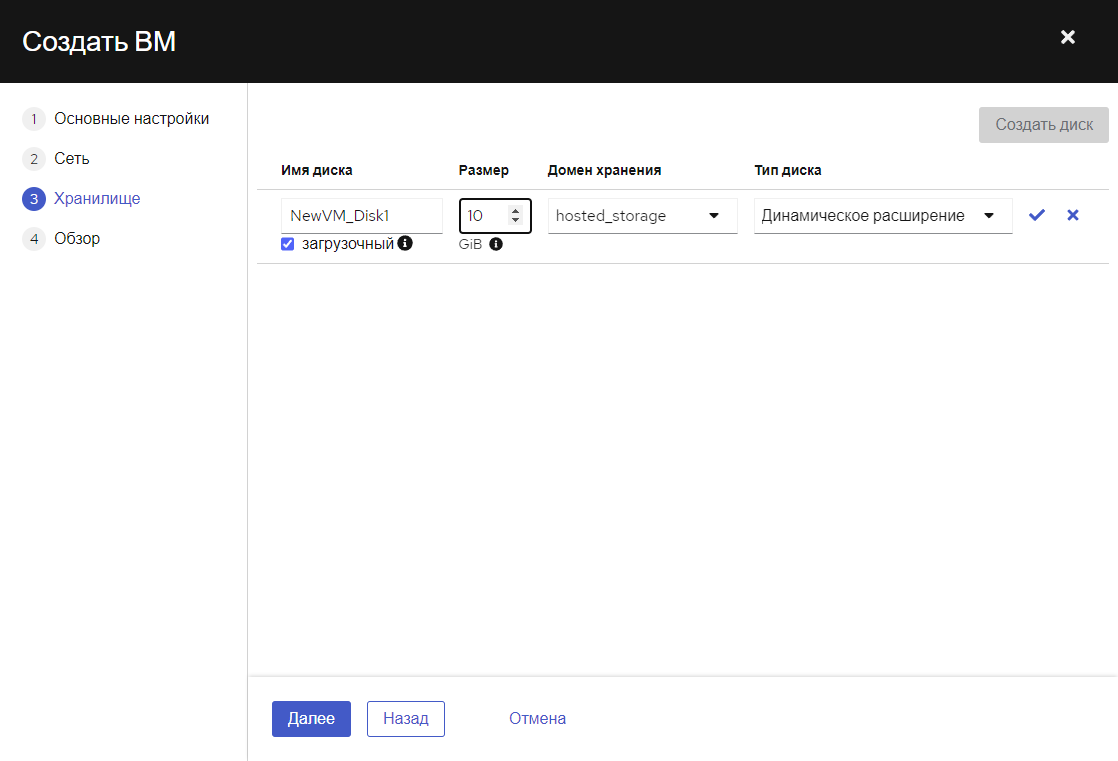

  4. Нажмите Далее, в окне Хранилище нажмите Создать диск. Заполните следующие поля:

    • Имя диска виртуальной машины. Имя диска может содержать только латинские буквы верхнего или нижнего регистра, цифры. Использование специальных символов и пробелов не допускается.

    • Загрузочный — установите флаг выбора, если диск будет использоваться в качестве загрузочного устройства.

    • Размер — размер нового виртуального диска в ГиБ.

    • Домен хранения — из списка выберите необходимый домен для расположения диска.

    • Тип диска — из списка выберите Динамическое расширение, если хотите использовать динамически расширяемый диск или предварительно размеченный, выбрав Предварительно размеченный.

    vm create stor

    Нажмите i accept для подтверждения создания диска с заданными параметрами.

  5. Нажмите Далее, в окне Обзор убедитесь в корректности заполнения дынных ВМ и нажмите Создать ВМ.

2.4. Подключение к виртуальным машинам

Порядок действий:

  1. Нажмите Ресурсы (Compute)  Виртуальные машины (Virtual Machines).

  2. Нажмите на Имя/карточку виртуальной машины, чтобы выбрать её.

  3. На панели инструментов нажмите Запустить, чтобы запустить выбранную виртуальную машину.

  4. В выпадающем меню ВМ выберите необходимый тип консоли для подключения к виртуальной машине, если доступно.

  5. Нажмите Консоль (Console), чтобы подключиться к этой виртуальной машине. В случае выбора Консоль VNC или Консоль SPICE вам будет предложено загрузить файл .vv.

  6. Откройте файл с помощью virt-viewer.

Теперь можете использовать виртуальную машину так же, как и физический рабочий стол.

Для подключения других пользователей к виртуальной машине, обязательно выключите и перезапустите виртуальную машину после завершения работы с консолью. Кроме того, администратор может отключить строгую проверку пользователей, чтобы исключить необходимость перезагрузки между пользователями.
