Репликация и DR. СХД-репликация

Аннотация

В этом документе содержатся инструкции для администраторов, которые помогут установить и настроить сервис СХД-репликации и DR (поддерживается платформой zVirt не ниже версии 4.3).

1. Особенности и ограничения

При использовании сервиса СХД-репликации и DR учтите следующие особенности:

Не поддерживается конфигурация ВМ с дисками расположенными на разных доменах хранения.

Если диски виртуальной машины на исходной площадке располагаются на разных доменах хранения, то при запуске плана такая машина все равно будет выключена.
Реплицируемые виртуальные машины с дисками на разных доменах хранения не смогут запуститься на резервной площадке.

Не поддерживаются локальные домены хранения.
Поддерживаются только блочные хранилища с типом подключения iSCSI.
Не поддерживаются домены хранения, на которых расположена виртуальная машина Hosted Engine.
Не поддерживается конфигурация Доменов Хранения со смешанными LUN (реплицируемые и не реплицируемые).
Не поддерживается конфигурация ВМ с дисками Direct LUN.
Не поддерживаются ВМ с дисками Linked-клон.
Не поддерживается использование реплицируемого Домена Хранения в качестве домена аренды для ВМ, расположенных вне реплицируемого Домена Хранения.
На каждой площадке ОЦОД и РЦОД должны постоянно присутствовать не реплицируемые домены с ролью Мастер.
В РЦОД не должно быть домена хранения с таким же именем, как в ОЦОД.
Использование доменов хранения, задействованных в Кластере хранилищ, не поддерживается.
Для СХД Huawei:
- Не поддерживается тома, образующие DR star trio.
- Не поддерживаются пары томов с Air Gap.
- Репликационные пары должны быть объединены в группу консистенции.
- Поддерживается только конфигурация 1 группа консистенции - 1 домен хранения.
Для СХД YADRO TATLIN.UNIFIED:
- Не поддерживается асинхронная репликация (ограничение со стороны СХД).
- Поддерживается только конфигурация 1 том - 1 домен хранения.
Нежелательно иметь на домене хранения виртуальные машины без дисков, поскольку их невозможно будет запустить.

2. Поддерживаемые модели СХД

На текущий момент осуществляется поддержка следующих моделей СХД:

YADRO TATLIN.UNIFIED
- Gen1
- Gen2
Huawei OceanStor Dorado Series:
- 3000
- 5000
- 6000
- 8000
- 18000

3. Общий алгоритм настройки и управления

Перед началом настройки внимательно изучите терминологию, архитектуру и основные принципы работы сервиса СХД-репликации и DR.

Для защиты виртуальных машин с использованием сервиса СХД-репликации и DR необходимо выполнить следующие шаги:

Настройка репликации на уровне СХД в соответствии с официальной документацией производителя.

На основной площадке реплицируемые тома/группы консистентности должны быть подключены в качестве доменов хранения.

Инициализация сервиса путем настройки параметров ОЦОД и РЦОД для обеспечения связи между площадками.

Настройка производится только на резервной площадке.
Настройка пар СХД путем указания параметров подключения к соответствующим СХД, содержащих репликационные пары.

Настройка производится только на резервной площадке.
Проверка состава и статуса групп репликации.
Настройка сопоставления (маппинга) ресурсов при необходимости.

Настройка производится только на резервной площадке.
Создание и настройка планов восстановления.

Настройка производится только на резервной площадке.

4. Требования к развертыванию

4.1. Общие требования

На стороне zVirt отсутствуют какие-либо специальные компоненты, отвечающие за процесс репликации, поэтому с точки зрения платформы достаточно соблюдать только общие требования, обеспечивающие связь между площадками и СХД:

Должны быть развернуты основная и резервная площадка zVirt. Площадки должны быть независимы и иметь собственного Менеджера управления.
Между Менеджерами управления площадок должна быть обеспечена сетевая связность для взаимодействия с использованием REST API.

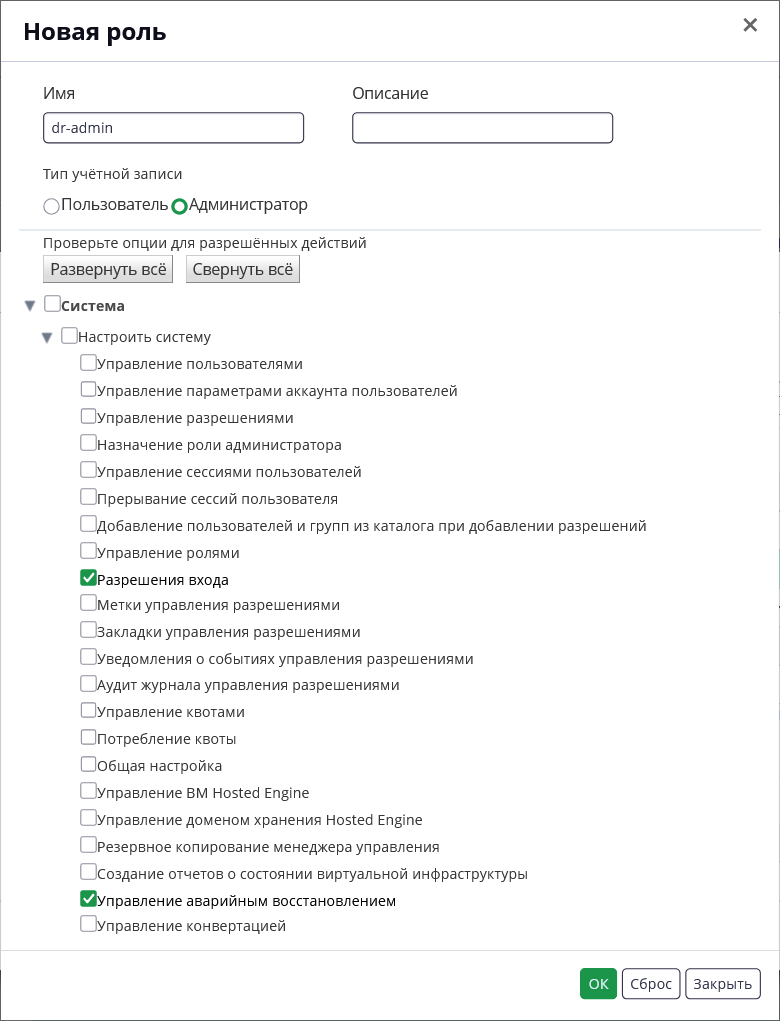

На площадках должен быть в наличии пользователь с административным типом учетной записи и правами на управление доменами хранения. Можно использовать либо администратора по умолчанию (admin@internal, admin@zvirt@internalsso), либо создать нового пользователя с ролью SuperUser.
Должны быть созданы репликационные пары между основной и резервной СХД. Для этого воспользуйтесь официальной документацией к соответствующей системе хранения.
На стороне СХД должны быть настроены правила доступа:
- Все хосты основной площадки, находящиеся в Центрах данных с реплицируемыми доменами хранения должны иметь доступ к соответствующим томам основной СХД.
- Все хосты резервной площадки, находящиеся в Центрах данных, в которые планируется выполнять аварийное/плановое переключение должны иметь доступ к соответствующим томам резервной СХД.
Реплицируемые тома основной СХД должны быть подключены к основной площадке zVirt в качестве доменов хранения.

Реплики на резервной СХД к резервной площадке zVirt подключать не нужно.

4.2. Сетевые требования и рекомендации

Ниже представлены сетевые требования и рекомендации для платформы виртуализации zVirt.

Обязательно наличие в инфраструктуре сервиса системы доменных имен (DNS). В DNS должны быть созданы следующие А-записи:
- FQDN Менеджера управления в основной площадке
- FQDN Менеджера управления в резервной площадке
Пропускная способность сети между основной и резервной СХД должна быть достаточной для репликации. Рекомендуется не менее 10Гбит/с.
Рекомендуемая пропускная способность сети между хостами площадки и соответствующей СХД - не менее 10Гбит/с.

5. Инициализация сервиса СХД-репликации.

Инициализация сервиса на стороне zVirt состоит из следующих этапов:

Настройка подключения между основной и резервной площадками zVirt.
Указание параметров подключения к СХД.
Проверка состава и статуса групп репликации.
Настройка сопоставления (маппинга) ресурсов при необходимости.
Создание и настройка планов восстановления.

Все описанные операции выполняются только на резервной площадке. После настройки основных компонентов сервиса, данные автоматически появятся на основной площадке.

5.1. Настройка подключения между основной и резервной площадками zVirt

Порядок действий

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Обзор нажмите Создать.
В открывшемся мастере:

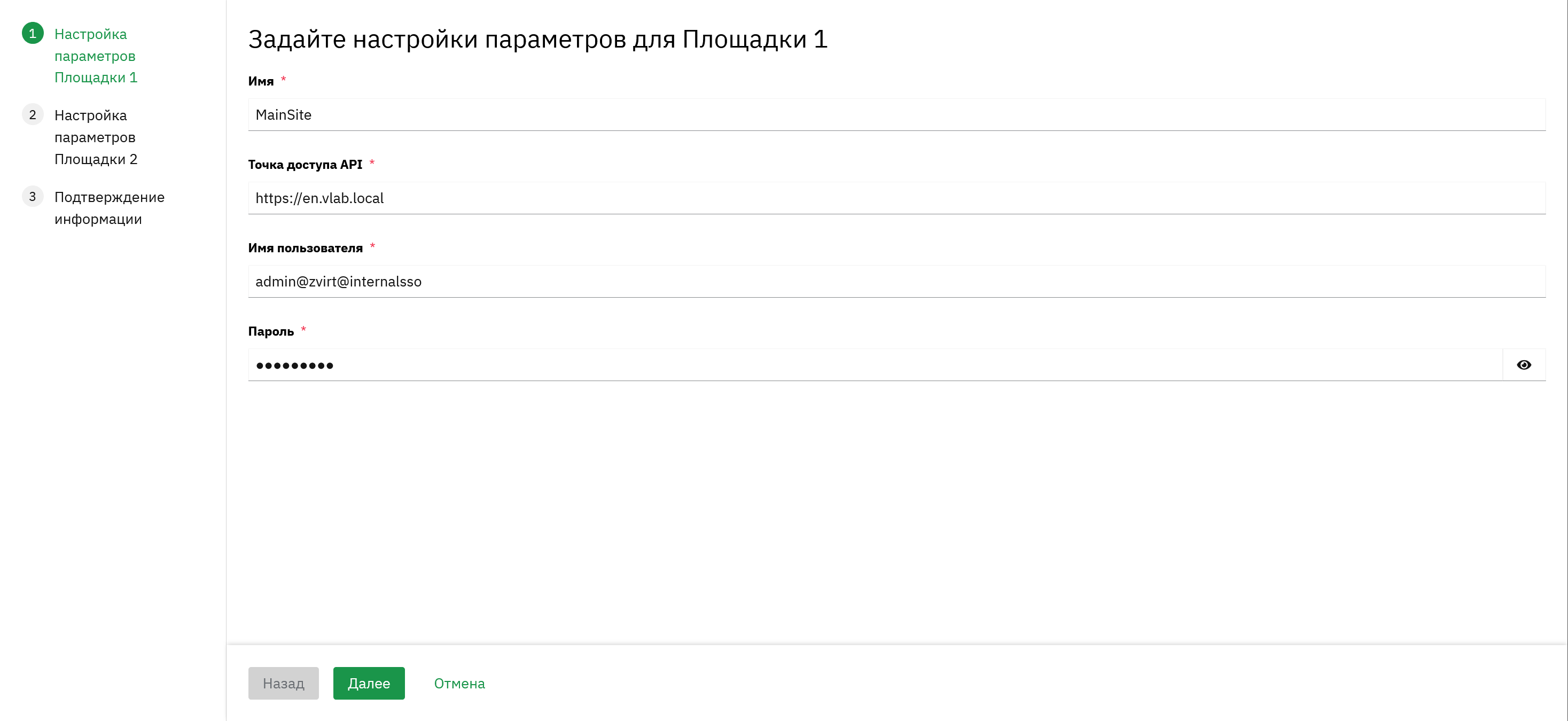

1. Задайте параметры площадки 1 (это может быть как основная, так и резервная площадка):
  Укажите желаемое уникальное Имя.

  Укажите точку доступа API в формате:

  https://<engine-fqdn> (1)

  1 <engine-fqdn> - FQDN менеджера управления площадки 1.

  Укажите Имя пользователя для подключения к API площадки 1. Это должен быть пользователь с ролью SuperUser.

  Введите пароль от указанного пользователя.

  Нажмите Далее

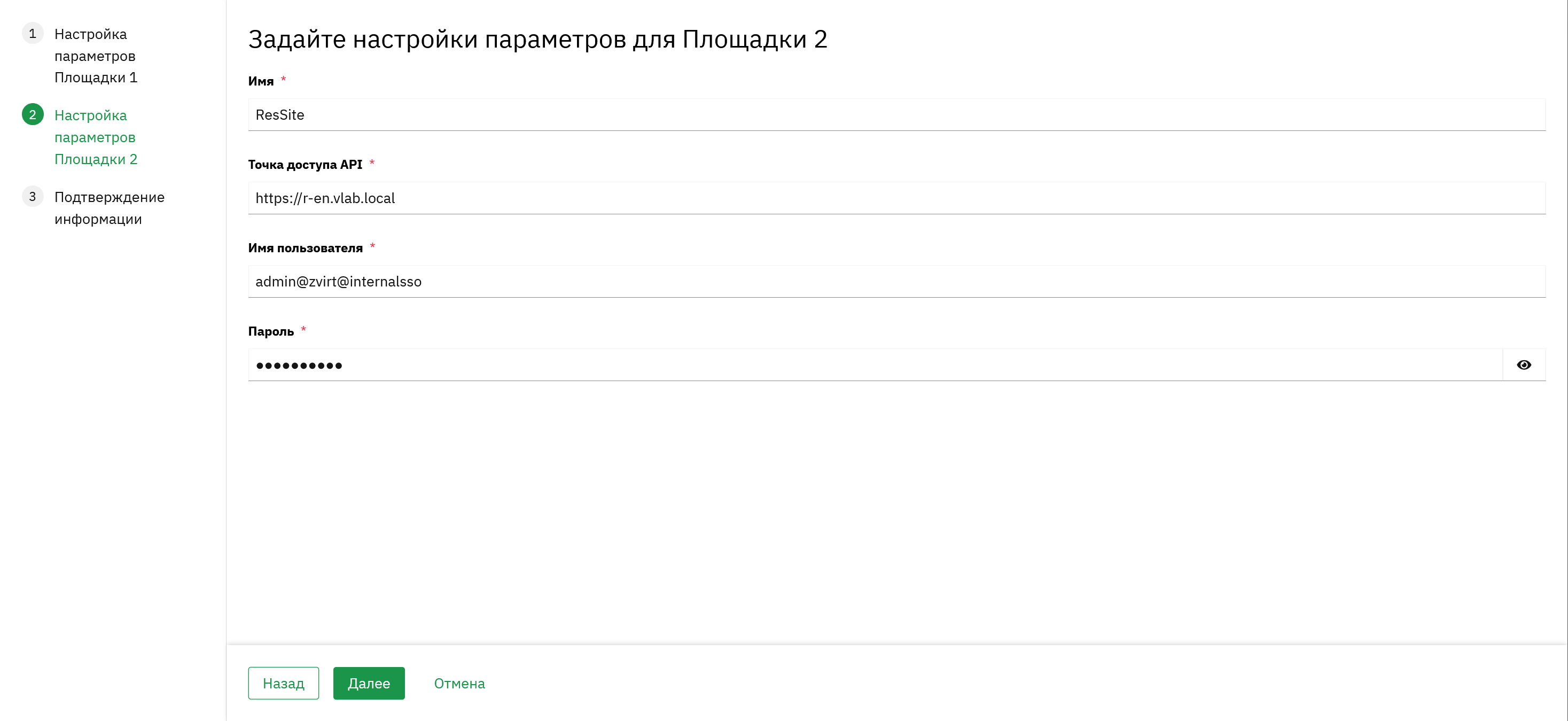

2. Задайте параметры площадки 2:
  Укажите желаемое уникальное Имя.

  Укажите точку доступа API в формате:

  https://<engine-fqdn> (1)

  1 <engine-fqdn> - FQDN менеджера управления площадки 2.

  Укажите Имя пользователя для подключения к API площадки 2. Это должен быть пользователь с ролью SuperUser.

  Введите пароль от указанного пользователя.

  Нажмите Далее
3. Проверьте введенные параметры и нажмите Сохранить.

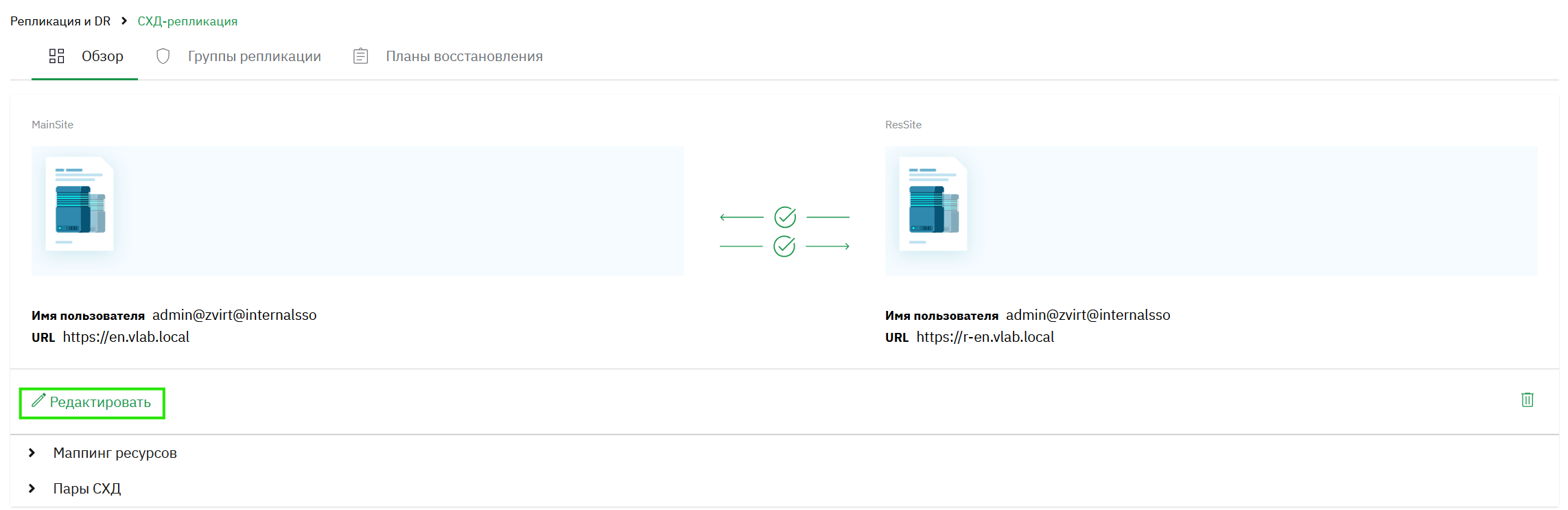

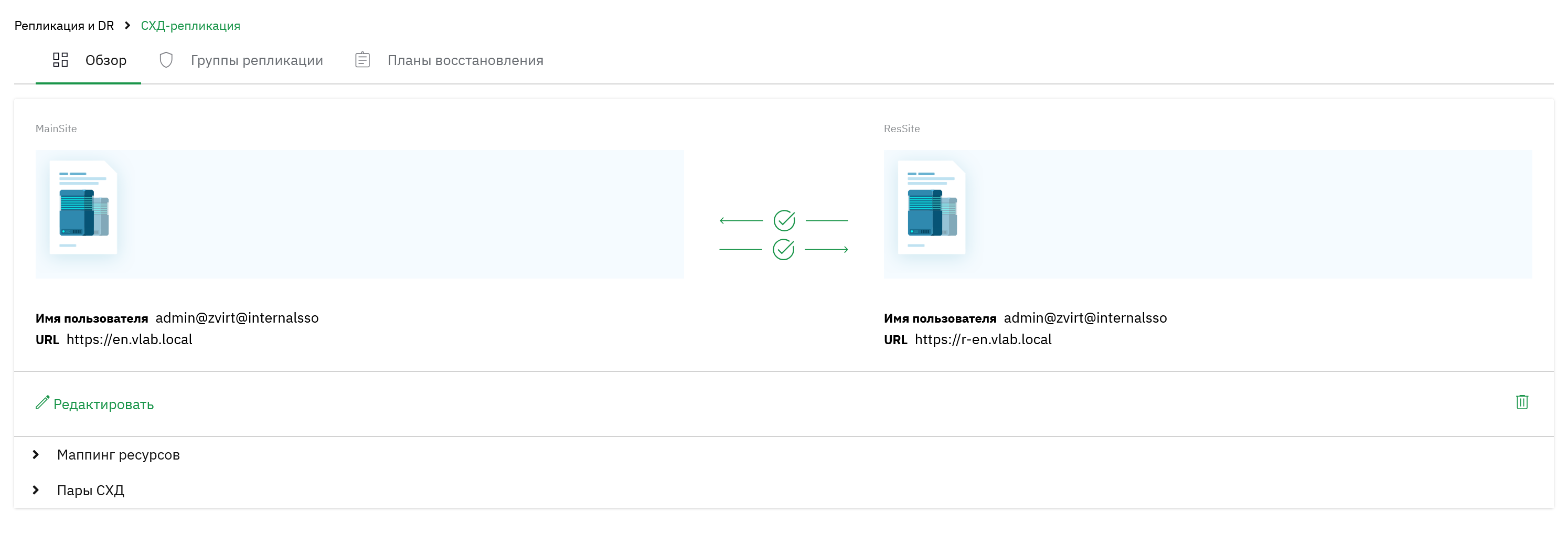

При успешном подключении на вкладке Обзор отобразятся соответствующие площадки со статусом подключения ОК () в обоих направлениях.

Далее необходимо настроить подключение к парам СХД.

5.2. Настройка подключения к парам СХД

Порядок действий

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Обзор разверните раздел Пары СХД.
Нажмите Создать.
В открывшемся мастере:

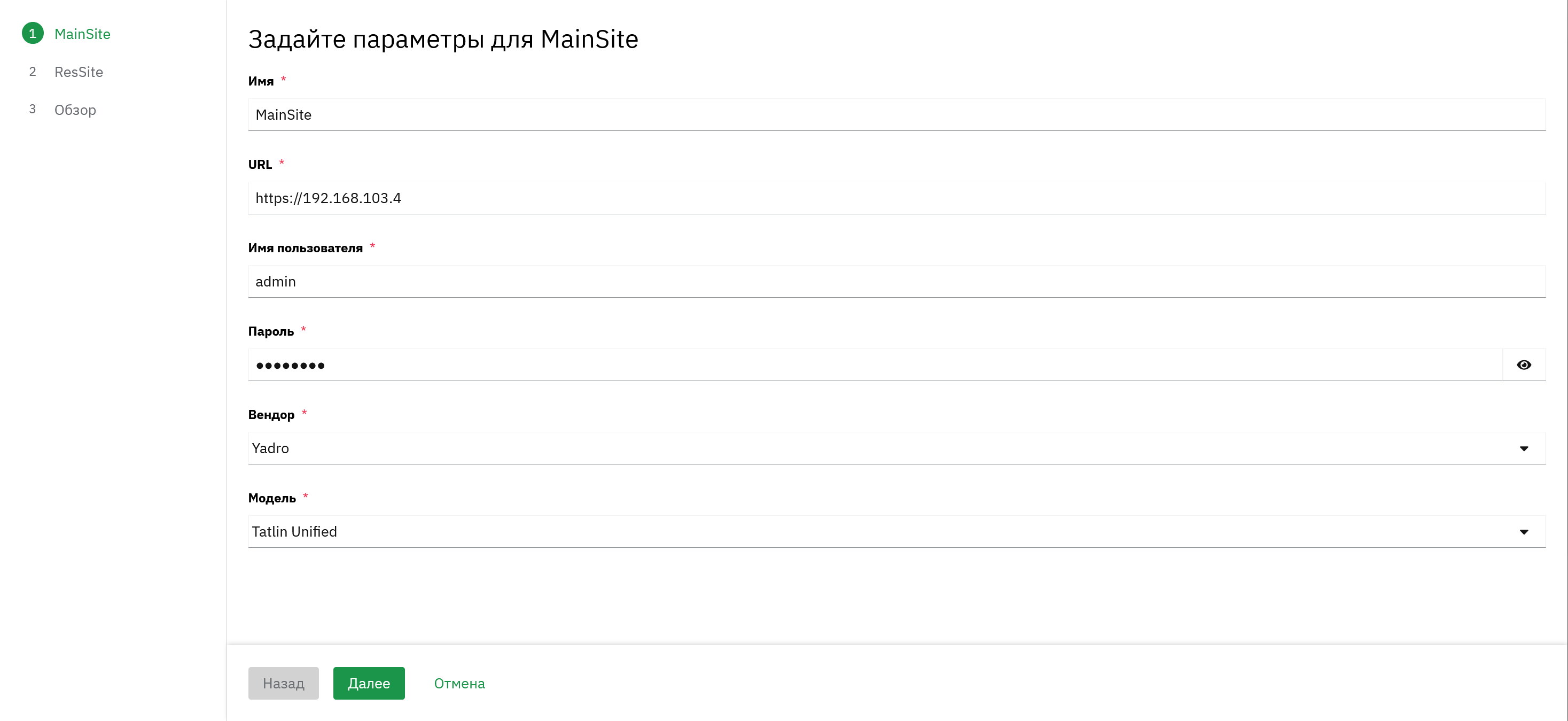

1. Задайте параметры подключения СХД к площадке 1 (это должна быть СХД, подключенная к хостам площадки 1):
  Укажите уникальное Имя подключения.

  Укажите URL для подключения к СХД в следующем формате:

  https://<address>:<port> (1)

  1 <address> - IP или FQDN СХД, <port> - порт для подключения к СХД.

  Укажите Имя пользователя для подключения к СХД.

  Введите Пароль для указанного пользователя.

  Выберите соответствующего Вендора и Модель СХД.

  Нажмите Далее.

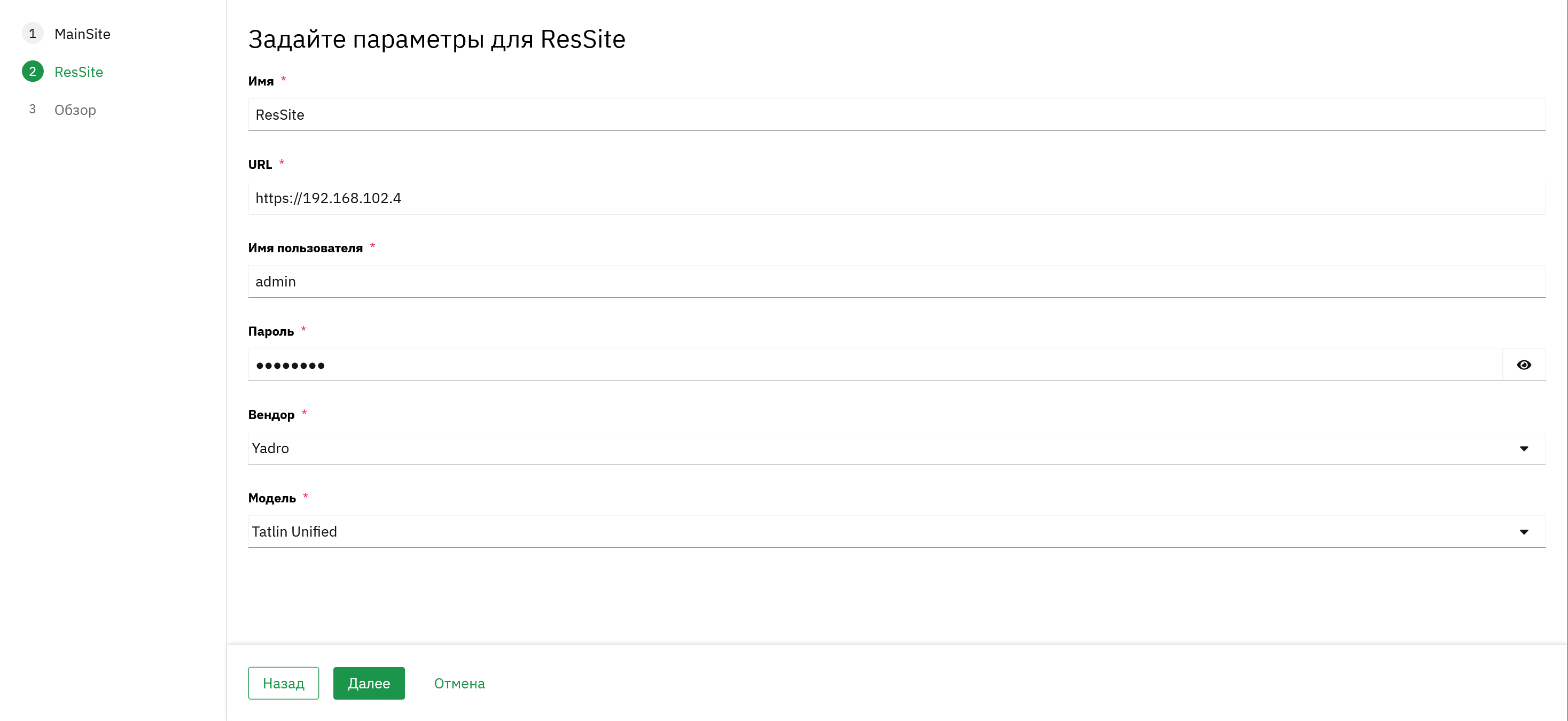

2. Задайте параметры подключения СХД к площадке 2 (это должна быть СХД, подключенная к хостам площадки 2):
  Укажите уникальное Имя подключения.

  Укажите URL для подключения к СХД в следующем формате:

  https://<address>:<port> (1)

  1 <address> - IP или FQDN СХД, <port> - порт для подключения к СХД.

  Укажите Имя пользователя для подключения к СХД.

  Введите Пароль для указанного пользователя.

  Выберите соответствующего Вендора и Модель СХД.

  Нажмите Далее.
3. Проверьте введенные параметры и нажмите Сохранить.

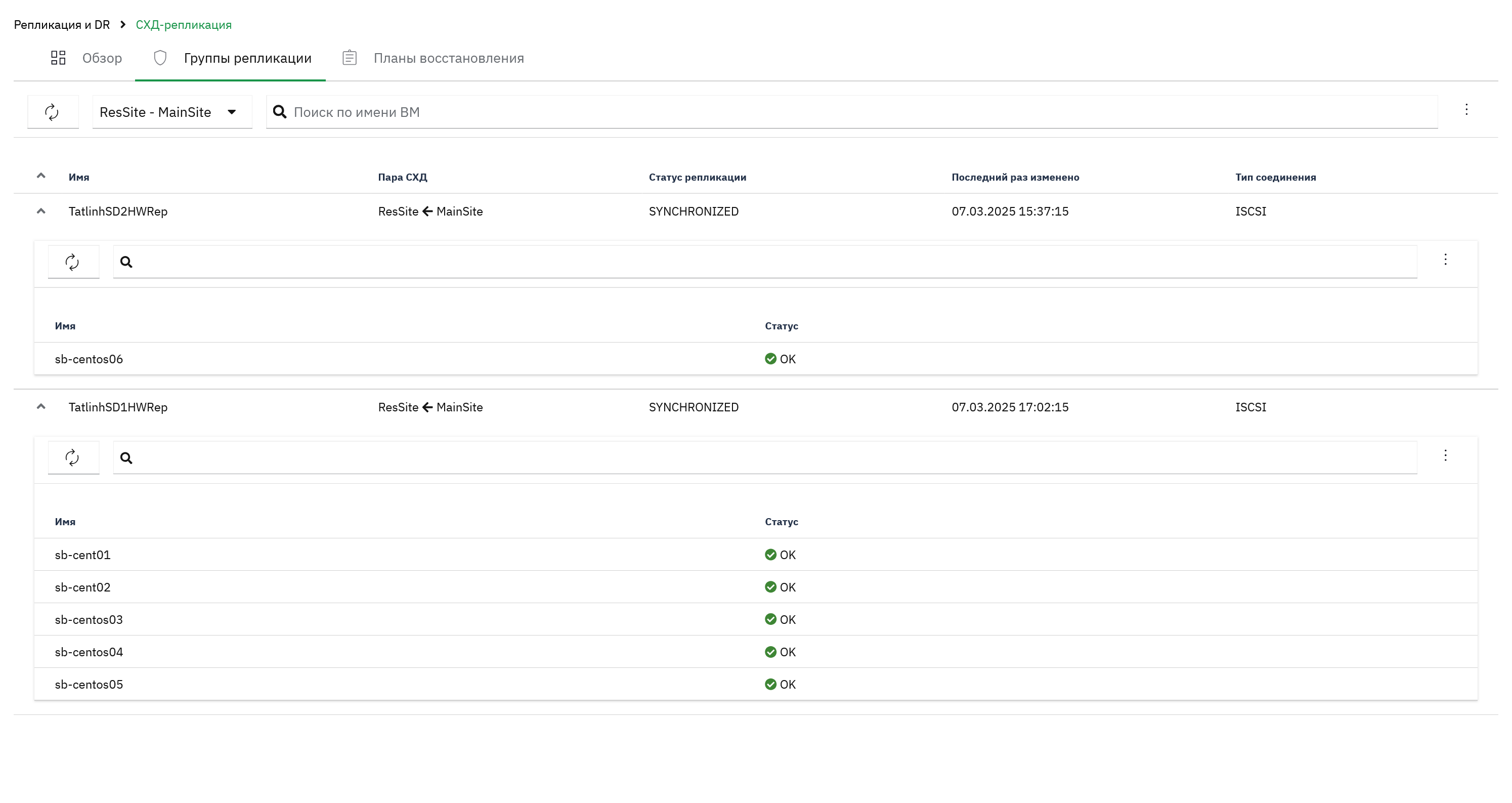

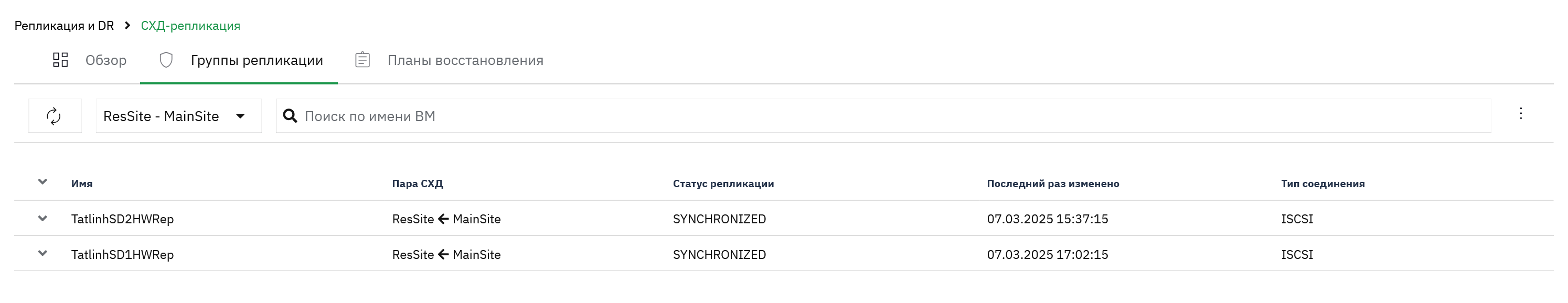

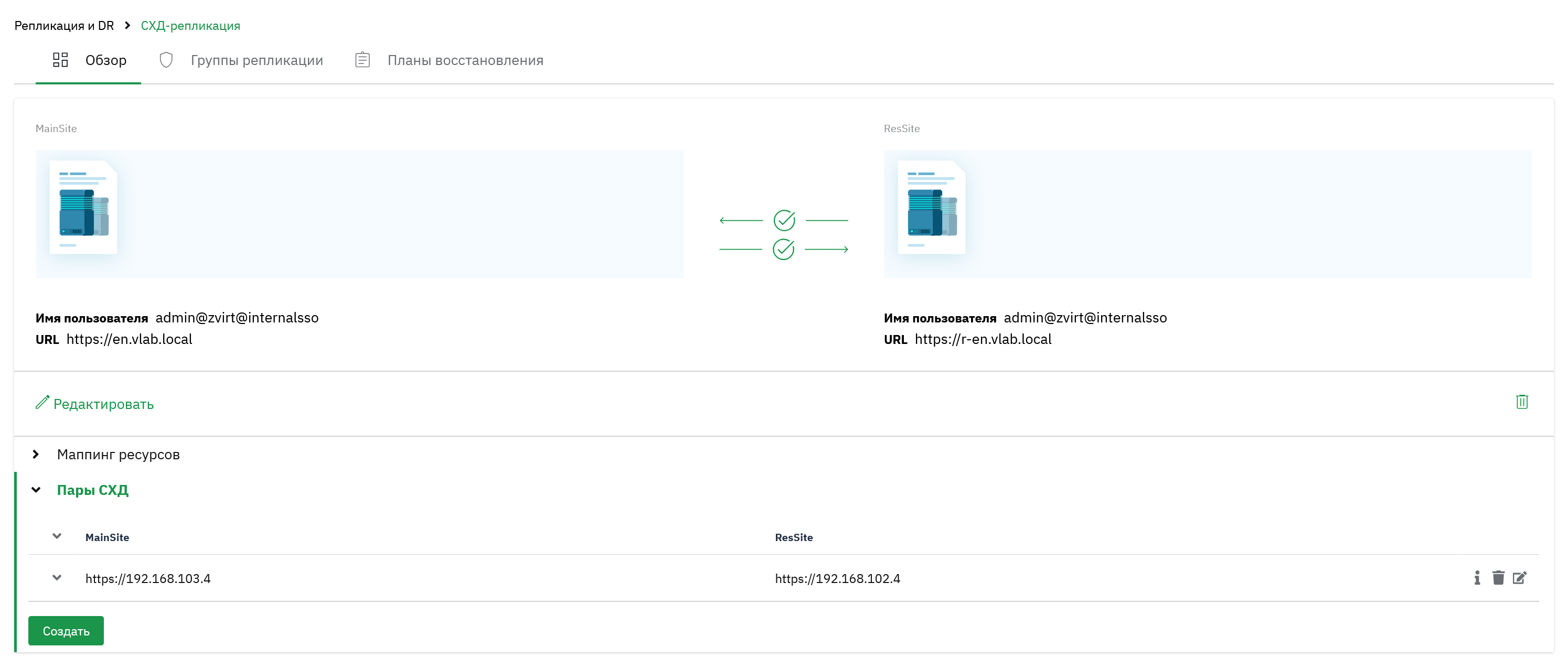

При успешном подключении пара СХД отобразится в списке. Разверните пару для просмотра информации о направления и статусе репликации.

5.3. Настройка сопоставления ресурсов

Настройка сопоставления не обязательный шаг, но его выполнение позволяет автоматически сопоставить некоторые ресурсы между площадками при настройке плана восстановления.

В версии zVirt 4.3 для сопоставления доступны следующие типы ресурсов:

Датацентр.
Кластер.
Сеть.

Сопоставление ресурсов имеет следующее значение при настройке планов аварийного восстановления:

Датацентр - автоматически устанавливает центр данных резервной площадки, в который необходимо импортировать реплицируемые домены исходного центра данных.
Кластеры - автоматически устанавливает кластер резервной площадки, в котором необходимо разместить виртуальные машины исходного кластера.
Сети - автоматически устанавливает сеть резервной площадки, на которую необходимо переключить виртуальные машины с исходной сети.

Порядок действий

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Обзор разверните раздел Маппинг ресурсов.
Нажмите Редактировать.

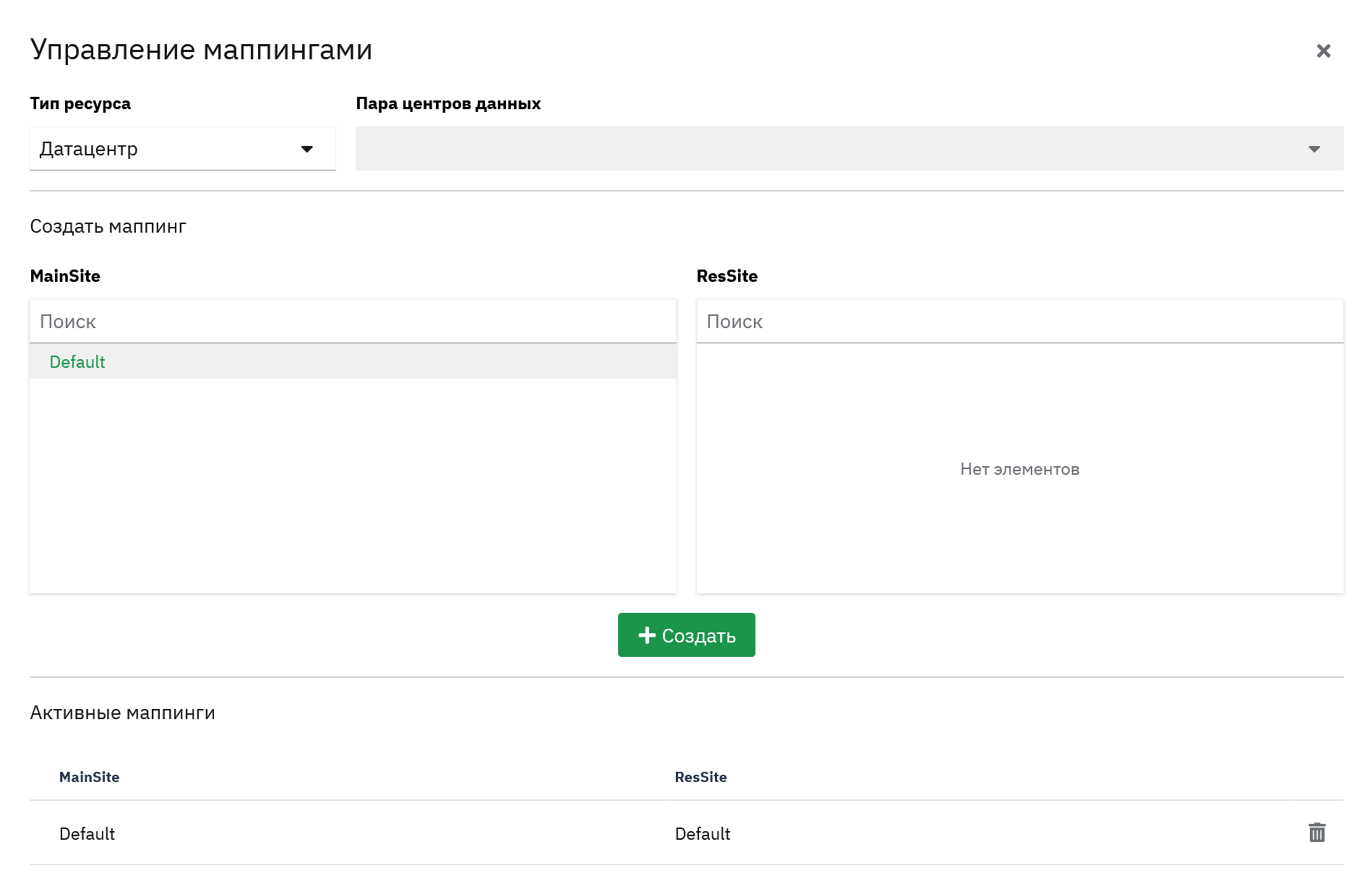

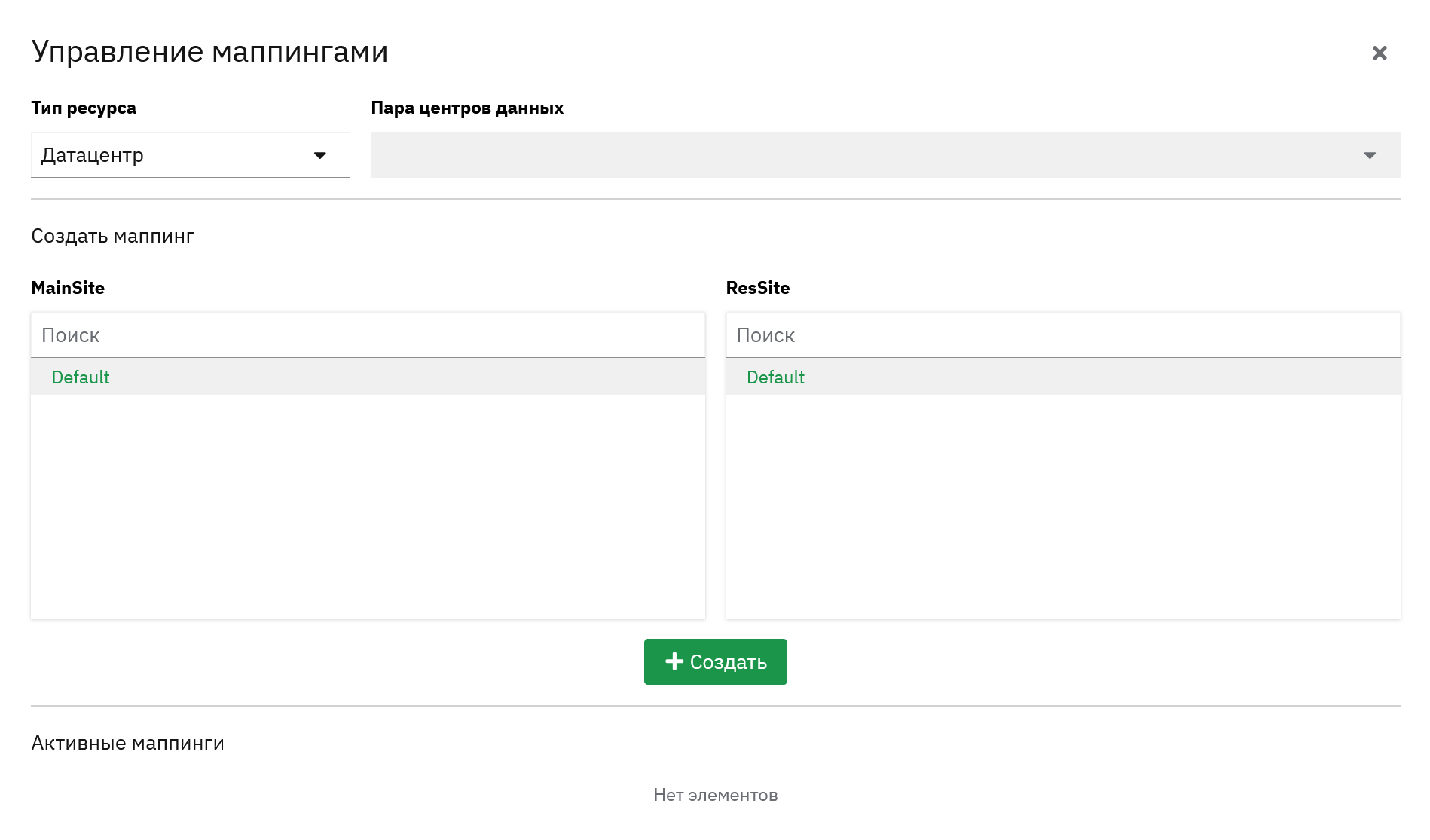

В открывшемся мастере Управления маппингами:
1. Настройте сопоставление Центров данных:
  - Выберите тип ресурса Датацентр.
  - В разделе создать маппинг выделите нужный Центр данных на площадке 1, а затем Центр данных на площадке 2, с которым хотите создать сопоставление.
  - Нажмите Создать.
  - Созданное сопоставление появится в списке Активные маппинги ниже.
  - Повторите процедуру для остальных центров данных исходной площадки.

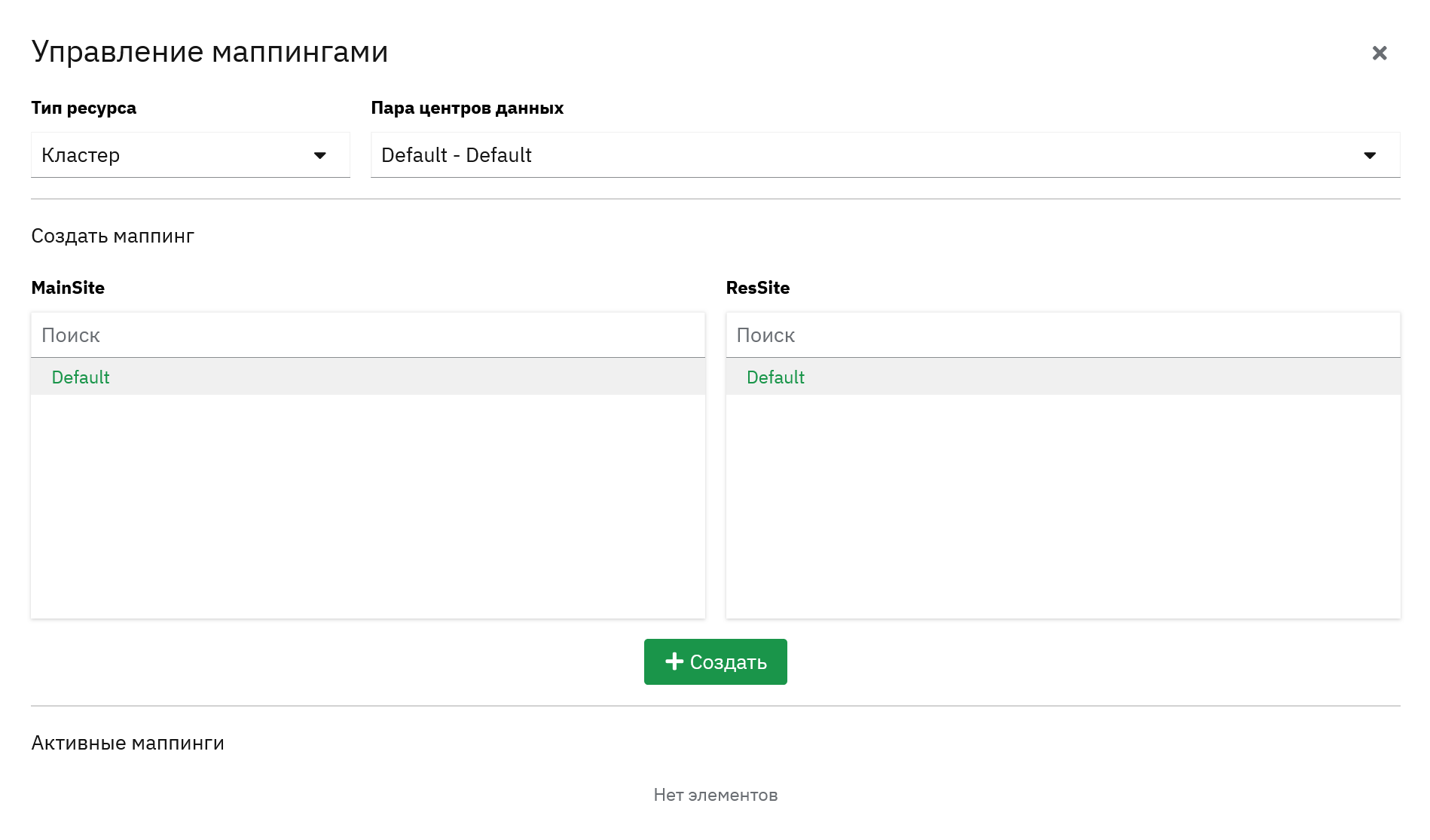

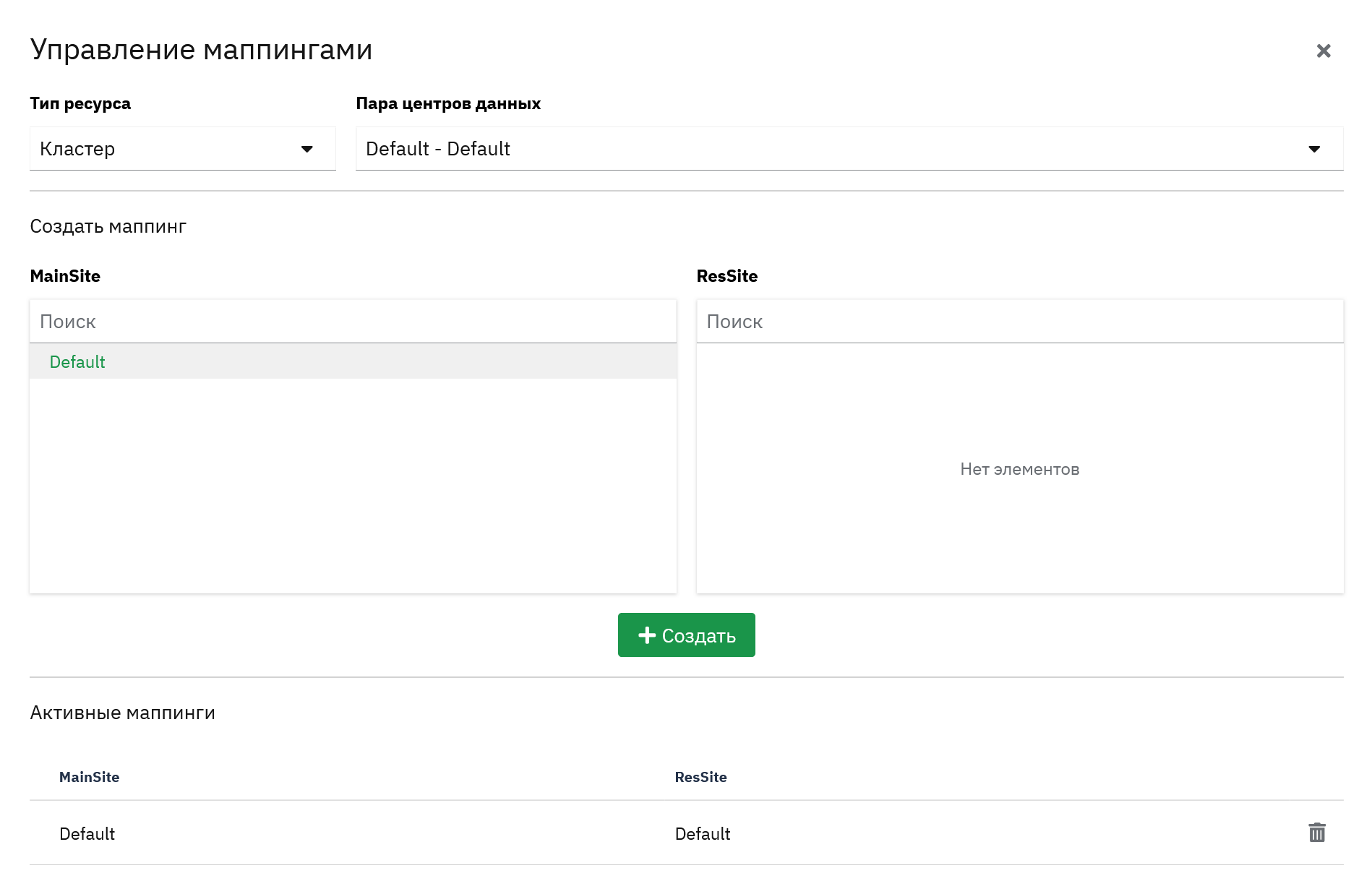

2. Настройте сопоставление Кластеров:
  - Выберите тип ресурса Кластер.
  - Выберите пару центров данных из выпадающего меню.
  - В разделе создать маппинг выделите нужный Кластер на площадке 1, а затем Кластер на площадке 2, с которым хотите создать сопоставление.
  - Нажмите Создать.
  - Созданное сопоставление появится в списке Активные маппинги ниже.
  - Повторите процедуру для остальных кластеров исходной площадки.

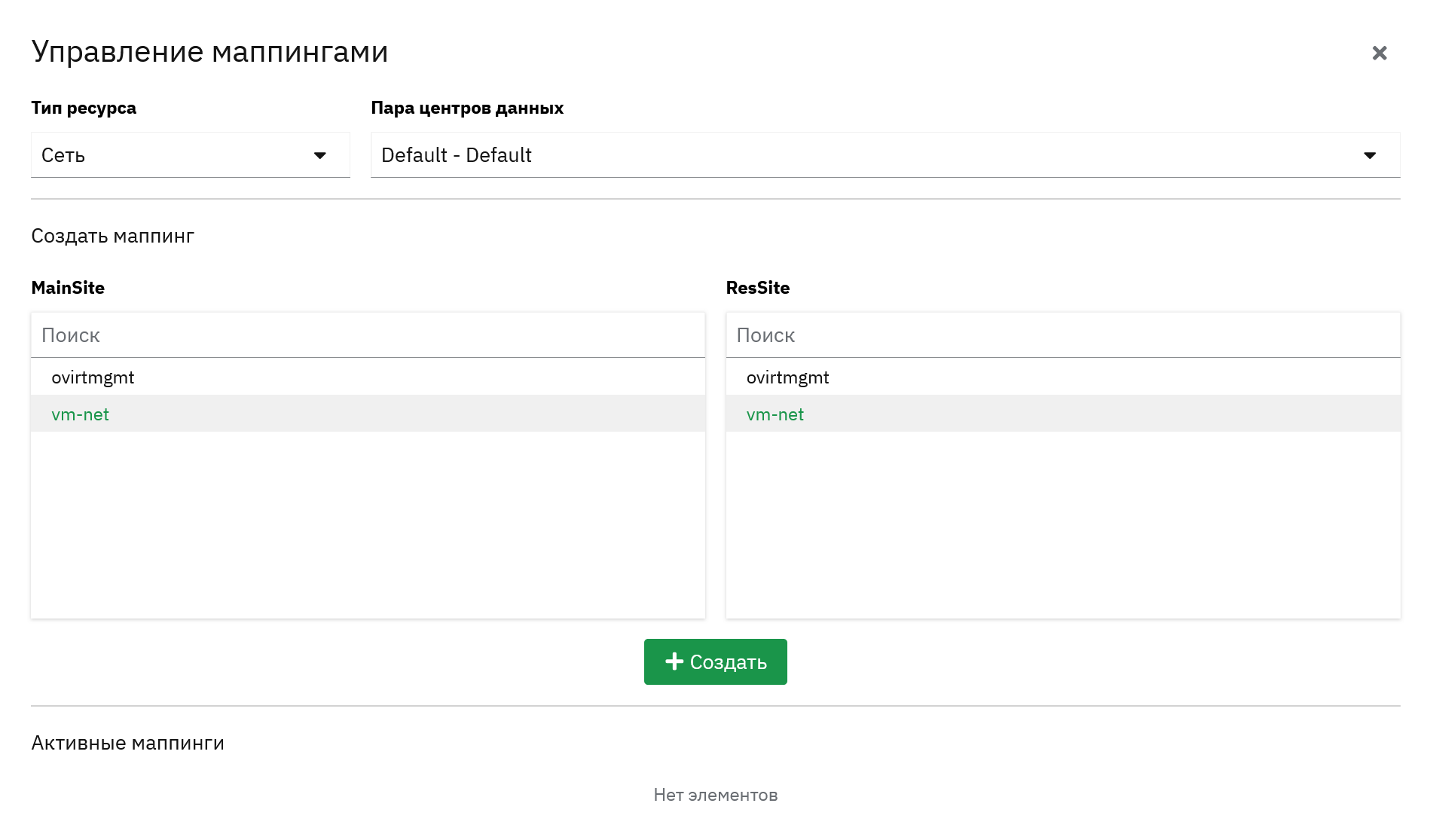

3. Настройте сопоставление Сетей:
  - Выберите тип ресурса Сеть.
  - Выберите пару центров данных из выпадающего меню.
  - В разделе создать маппинг выделите нужную логическую сеть на площадке 1, а затем сеть на площадке 2, с которой хотите создать сопоставление.
  - Нажмите Создать.

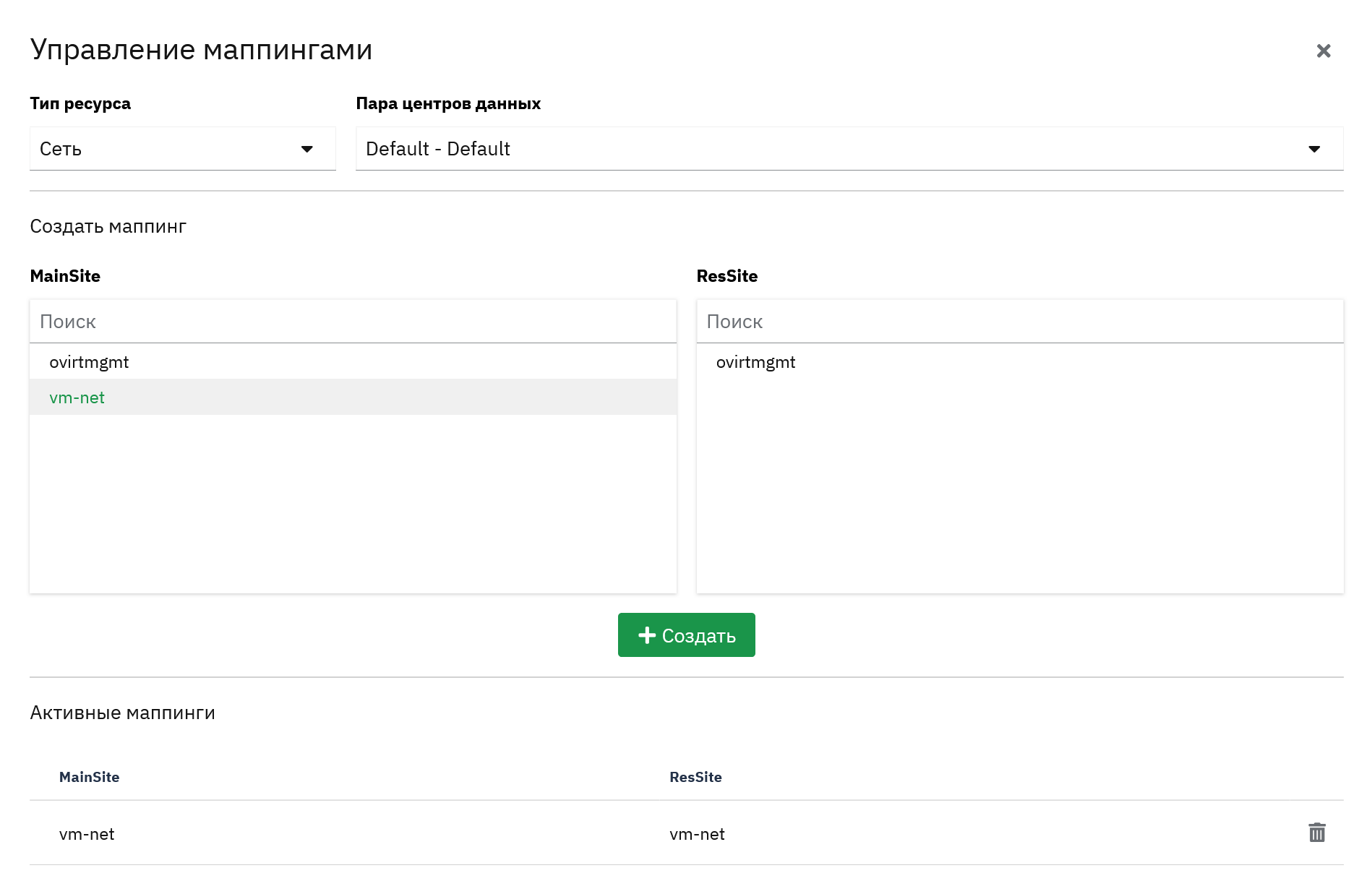

  - Созданное сопоставление появится в списке ниже.
  - Повторите процедуру для остальных логических сетей исходной площадки.
После настройки всех необходимых сопоставлений мастер можно закрыть.

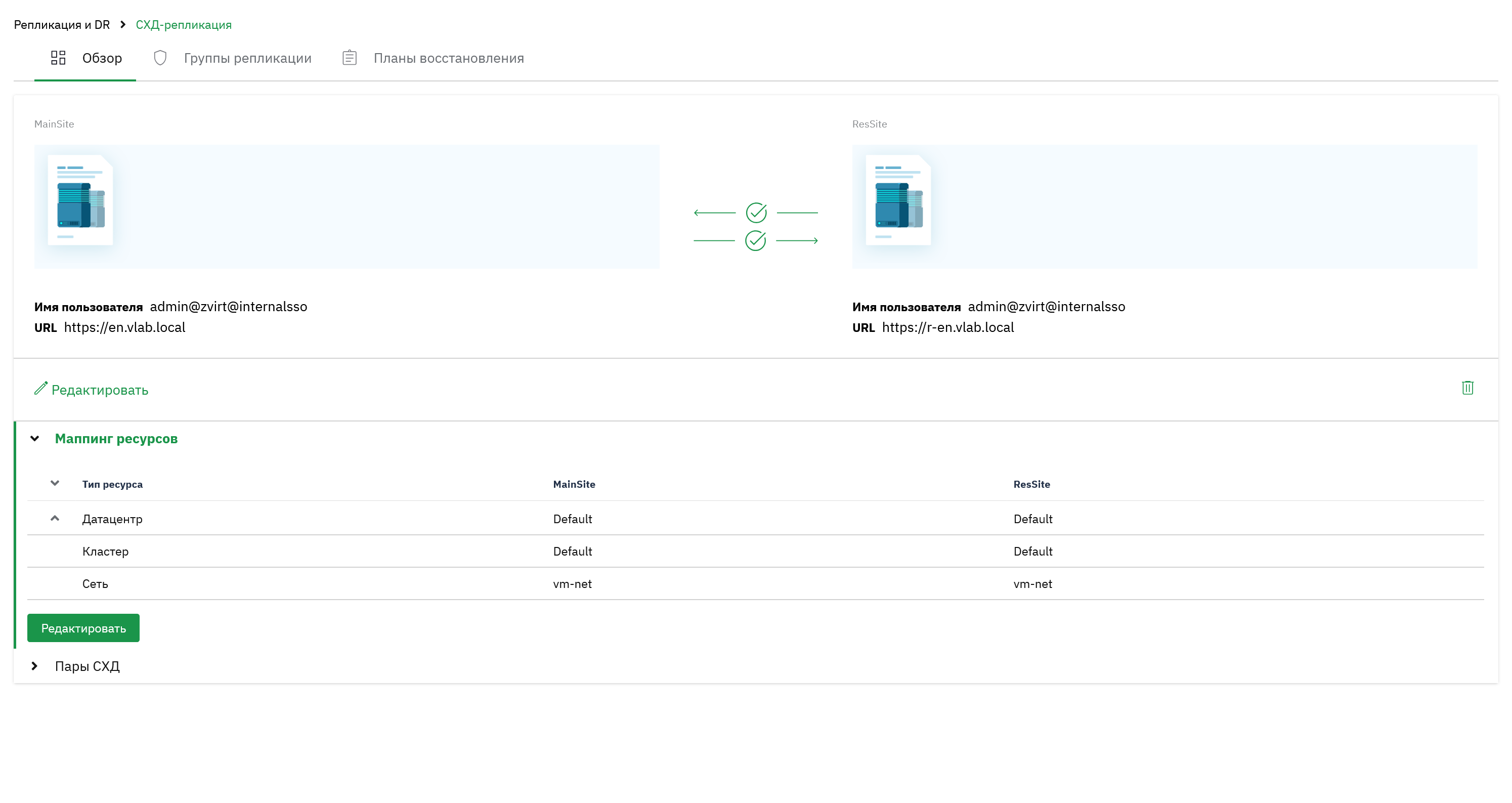

На вкладке Обзор в разделе Маппинги проверьте, что присутствуют все необходимые сопоставления.

5.4. Создание планов восстановления

План восстановления представляет из себя шаблон, согласно которому будет выполняться восстановление виртуальных машин на резервной площадке в случае планового переключения или аварийного восстановления.

План восстановления включает следующую информацию:

Сопоставления центров данных, указывающие в какие центры данных резервной площадки должны быть импортированы реплики хранилищ.

Данная информация может быть добавлена автоматически при настроенных сопоставлениях ресурсов.
Сопоставления кластеров, указывающие в каких кластерах резервной площадки должны быть размещены восстанавливаемые виртуальные машины.

Данная информация может быть добавлена автоматически при настроенных сопоставлениях ресурсов.
Сопоставления сетей, указывающие к каким сетям резервной площадки должны быть подключены восстанавливаемые виртуальные машины.

Данная информация может быть добавлена автоматически при настроенных сопоставлениях ресурсов.
Ранг виртуальных машин. Указывает приоритет запуска виртуальных машин. ВМ с рангом «0» запускаются первыми, затем запускаются ВМ с рангом «1» и так далее.
Вычислительные ресурсы, назначенные восстанавливаемым виртуальным машинам.

По умолчанию устанавливаются значения, заданные для виртуальных машин на основной площадке.

Сетевая конфигурация виртуальных машин.

Для настройки IP-адресов, шлюзов и DNS гостевых операционных систем используется cloud-init. В случае недоступности cloud-init в гостевой ОС, указанная сетевая конфигурация не будет установлена.

При создании плана восстановления будет недоступно редактирование некоторых параметров основной площадки, поскольку они заполняются автоматически, исходя из существующей конфигурации доменов и виртуальных машин.

К таким параметрам относятся:

Центр данных и тип подключения домена хранения основной площадки.
Дополнительные настройки домена хранения основной площадки.
Параметры виртуальных машин основной площадки.

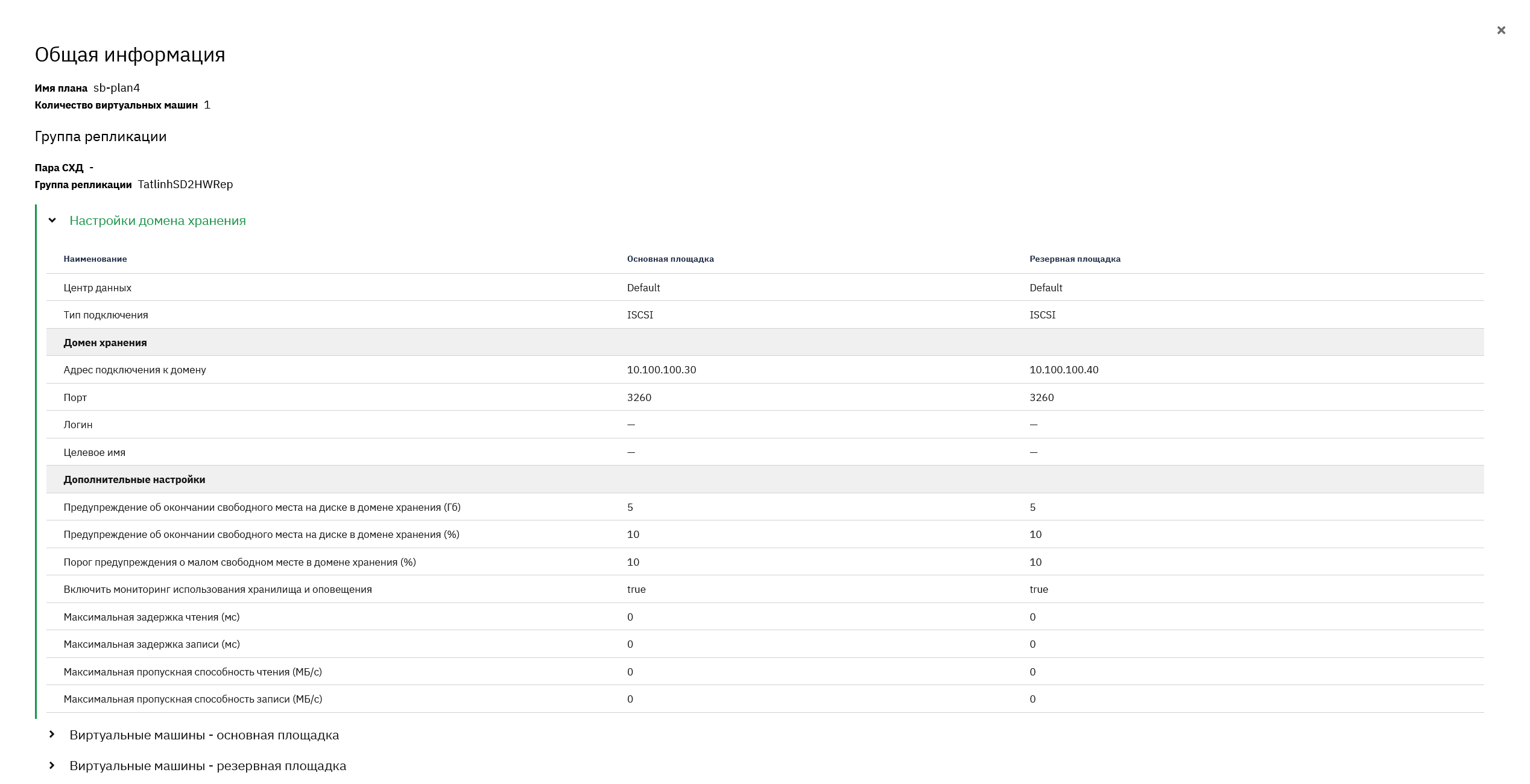

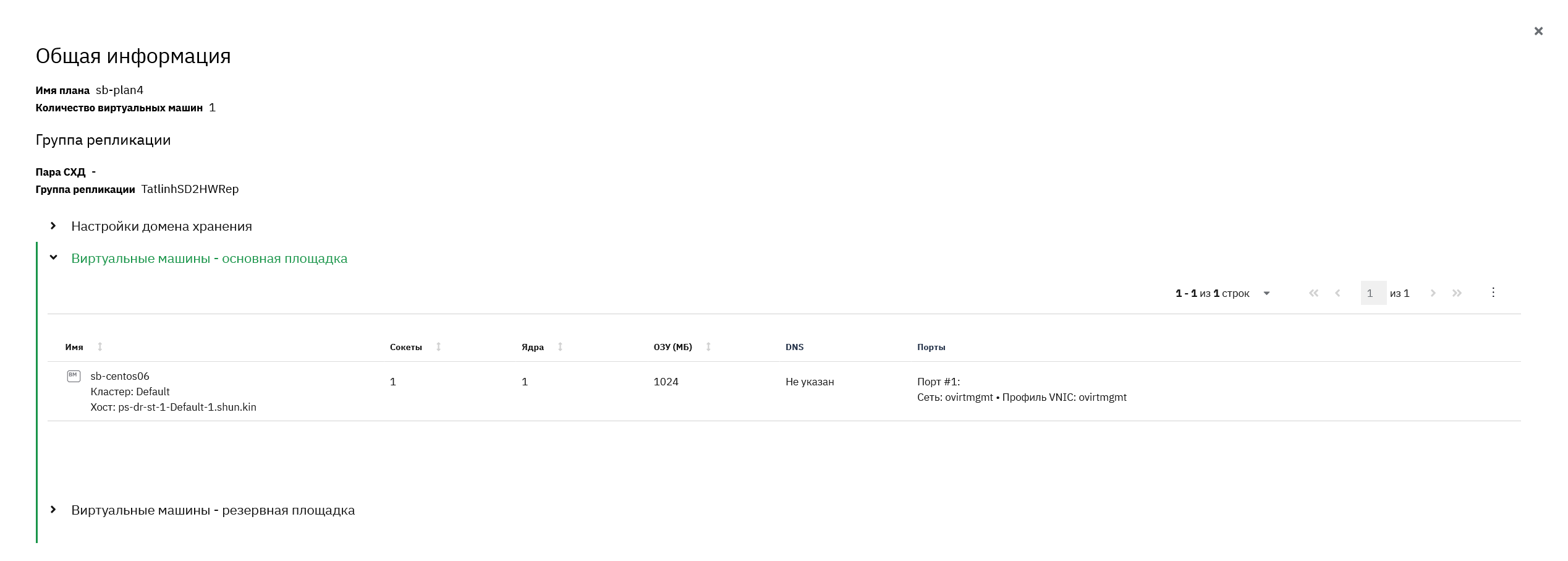

После создания плана значения этих параметров можно изменить через редактирование плана восстановления. Новые значения будут применяться при обратном переключении (резервная площадка → основная площадка).

Предварительные требования:

Настроены пары площадок.
Настроены параметры подключения площадок к СХД.

Порядок действий:

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Планы восстановления нажмите Создать план.

В мастере создания планов:

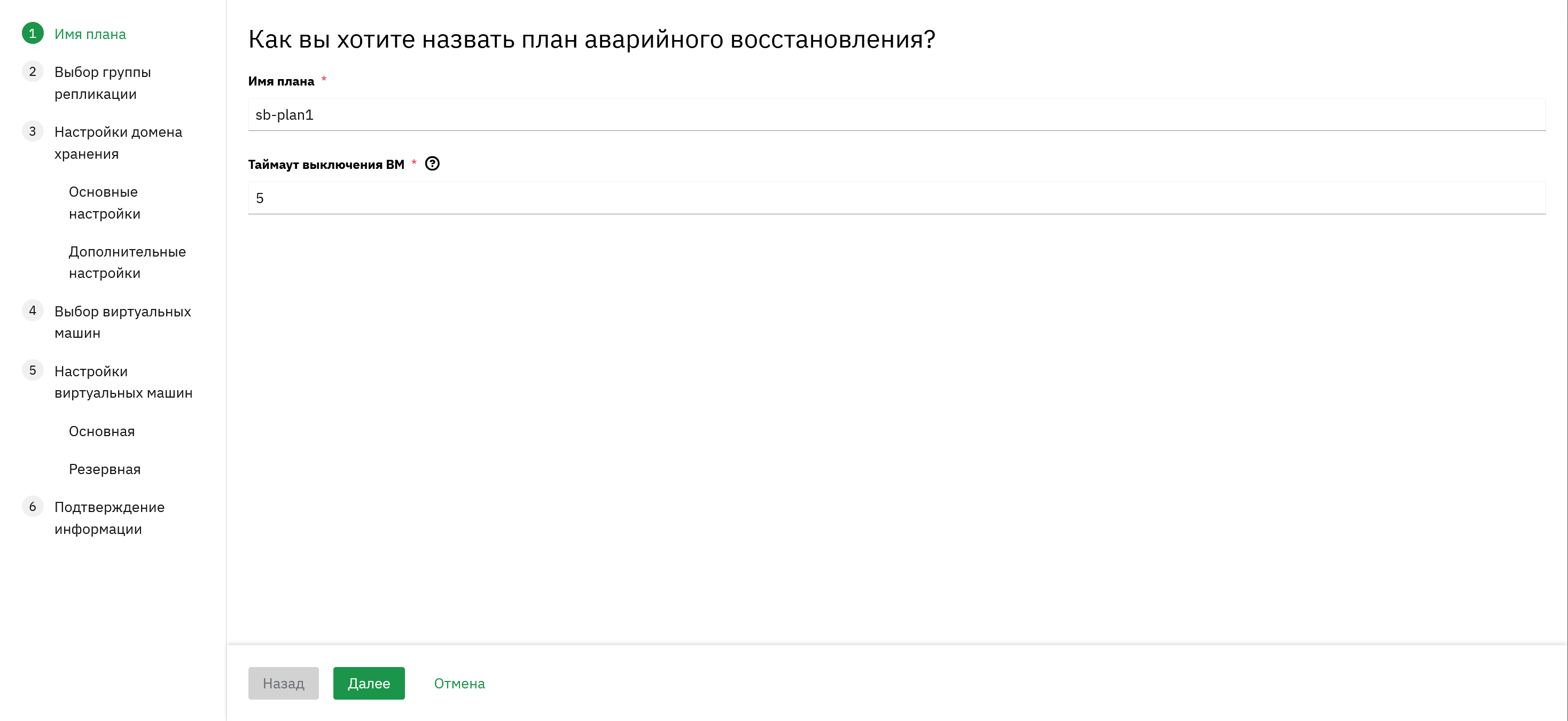

Укажите уникальное имя плана и таймаут выключения виртуальных машин. Нажмите Далее.

Таймаут выключение ВМ указывает время в минутах, по истечению которого виртуальные машины на исходной площадке будут принудительно выключены, если не удается завершить их работу. Этот параметр имеет значение только для планового переключения.

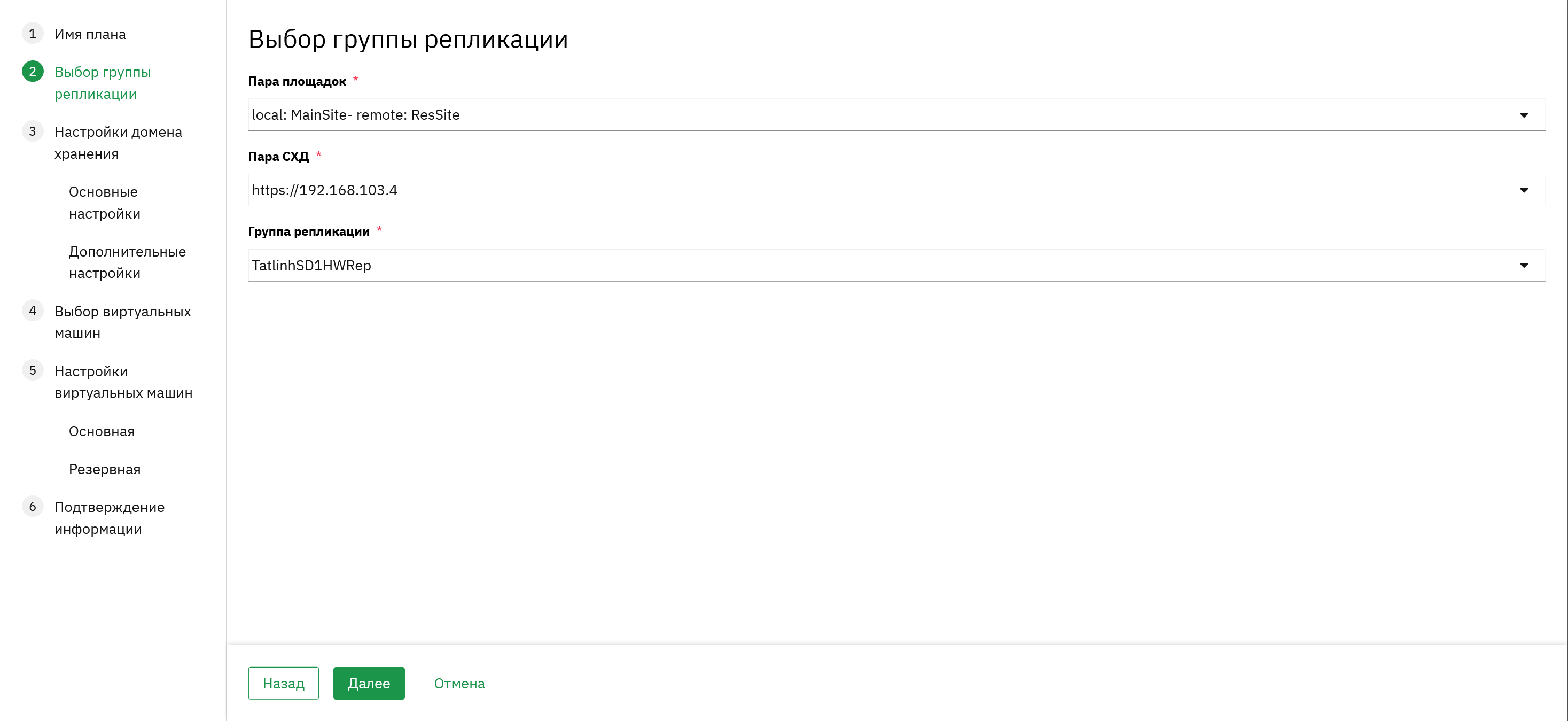

Выберите:
- Пару площадок.
- Пару СХД в которых содержится нужная группа репликации.
- Группу репликации в которой содержатся нужные виртуальные машины.

  Одна группа репликации может одновременно использоваться только в одном плане восстановления.
- Нажмите Далее.

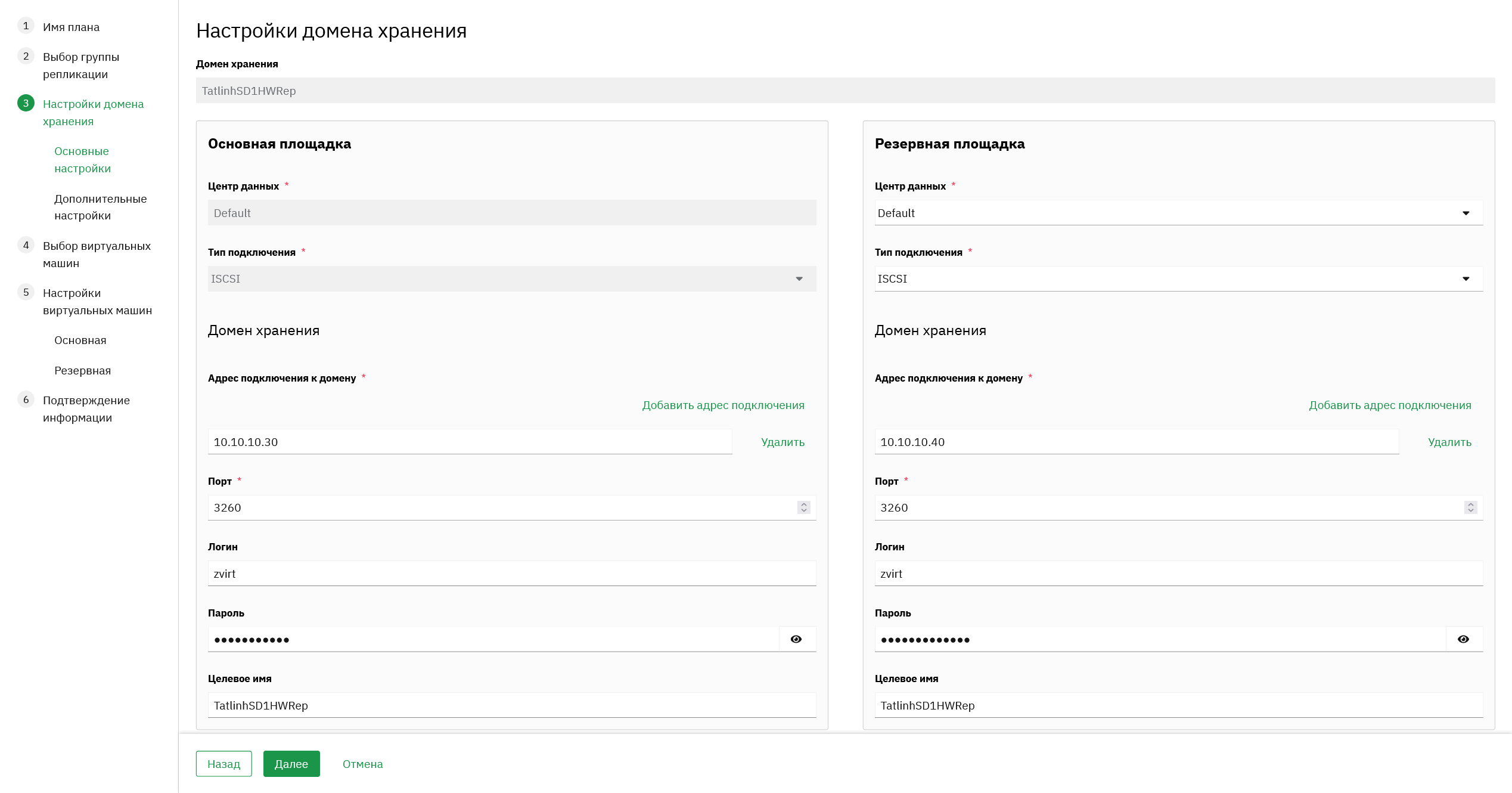

Укажите основные параметры подключения домена хранения к площадке. Данные параметры будут использованы при импорте домена на соответствующей площадке при прямом и обратном переключении.

Выберите центр данных на резервной площадке, в который должен быть импортирован домен хранения. Если ранее было настроено сопоставление центров данных, значение будет установлено автоматически, но при необходимости его можно изменить.
Выберите тип подключения домена хранения.

На текущий момент поддерживается только подключение типа iSCSI.
Укажите параметры подключения к хранилищу. При необходимости можно добавить дополнительные адреса подключения.
Нажмите Далее.

На этапе создания плана восстановления изменение центра данных и типа подключения домена основной площадки недоступно. Эти данные собираются и заполняются автоматически. Если для обратного переключения необходимо изменить параметры подключения домена к основной площадке, это можно сделать через редактирование плана восстановления, после того как он будет создан.

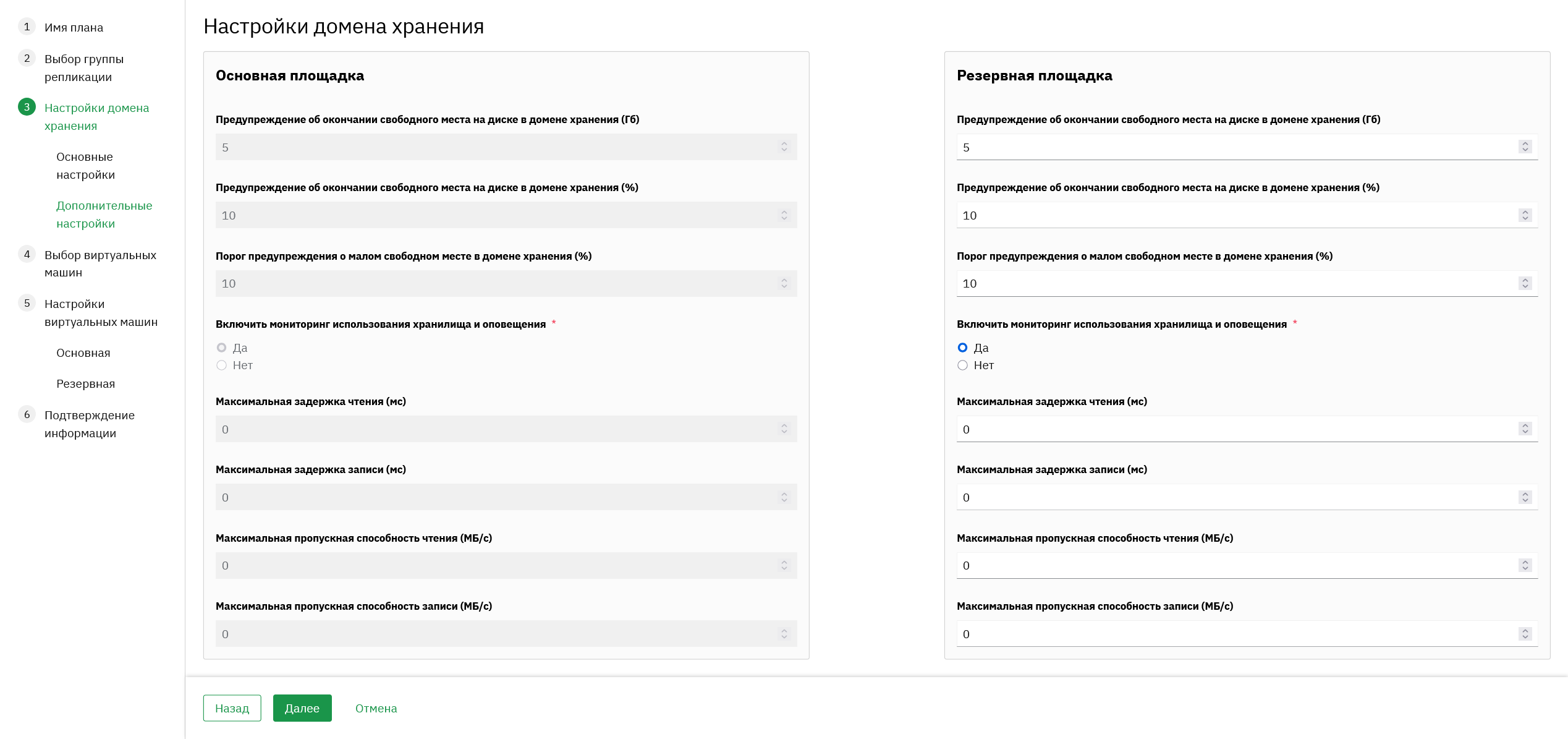

Укажите дополнительные параметры домена хранения. Это параметры, соответствующие дополнительным параметрам доменов хранения при подключении/импорте. По умолчанию для резервной площадки устанавливаются значения, соответствующие параметрам домена на основной площадке. Нажмите Далее.

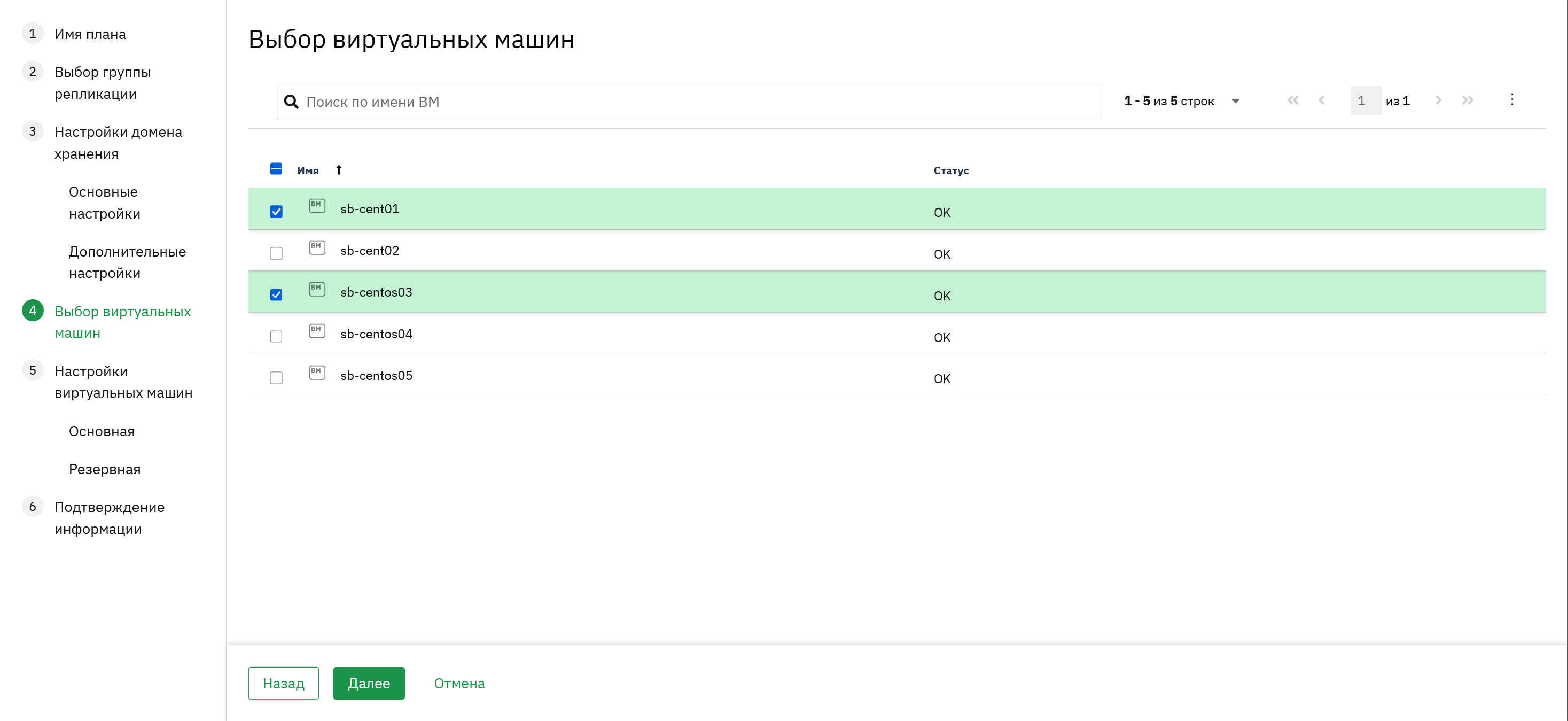

Отметьте виртуальные машины, которые необходимо добавить в план восстановления и нажмите Далее.

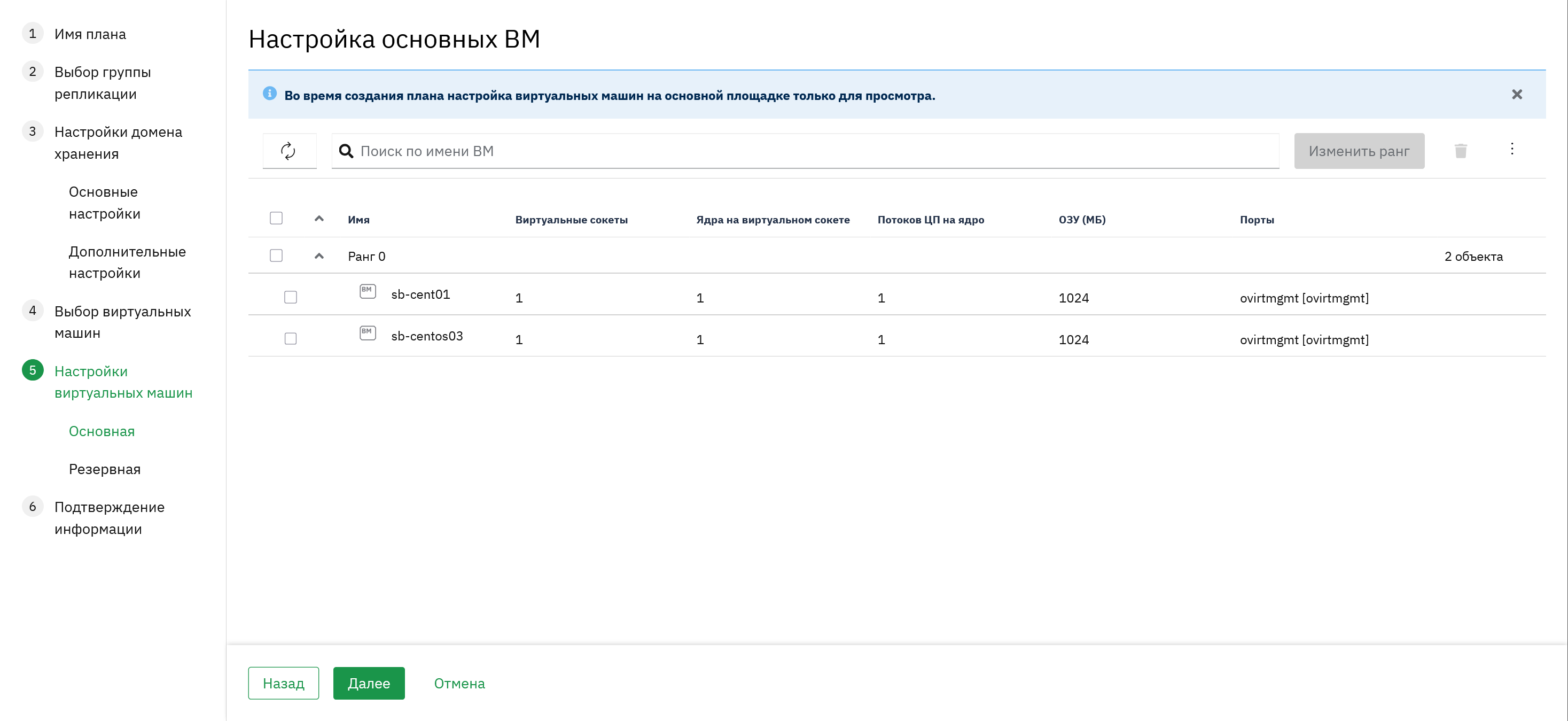

Проверьте список ВМ основной площадки и нажмите Далее.

На этапе создания плана восстановления изменение параметров ВМ основной площадки недоступно. Эти данные собираются и заполняются автоматически. Если для обратного переключения необходимо изменить параметры ВМ основной площадки, это можно сделать через редактирование плана восстановления, после того как он будет создан.

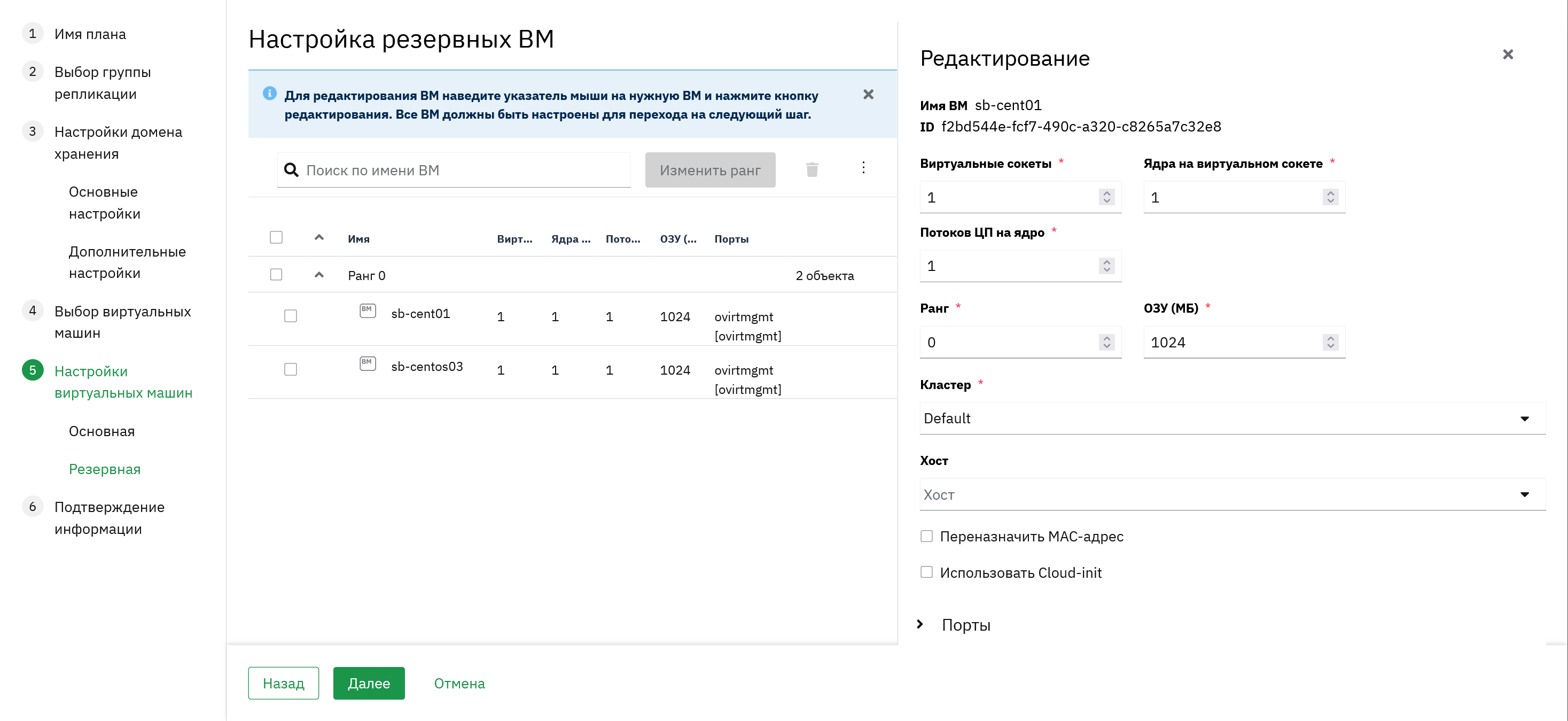

При необходимости измените параметры виртуальных машин для резервной площадки:

В строке нужной ВМ нажмите .

В открывшейся панели измените необходимые значения вычислительных ресурсов, ранг, кластер для размещения ВМ, хост для закрепления и сети, к которым необходимо подключить виртуальную машину.

На данном этапе также можно исключить ВМ из плана восстановления с помощью кнопке в строке ВМ или, выделив нужные ВМ, нажать в верхней панели.

Если ранее было настроено сопоставление кластеров, то они будут назначены для виртуальных машин автоматически.
Если ранее было настроено сопоставление сетей, то подключение виртуальных машин к сетям будет настроено автоматически.
Если гостевая операционная система поддерживает cloud-init, также можно указать сетевую конфигурацию виртуальной машины.

По умолчанию для всех ВМ устанавливается ранг 0. Ранг можно изменить следующими способами:

Через панель редактирования ВМ.
Выделить нужные виртуальные машины, нажать Изменить ранг, указать нужное значение и нажать Сохранить.

Нажмите Далее.

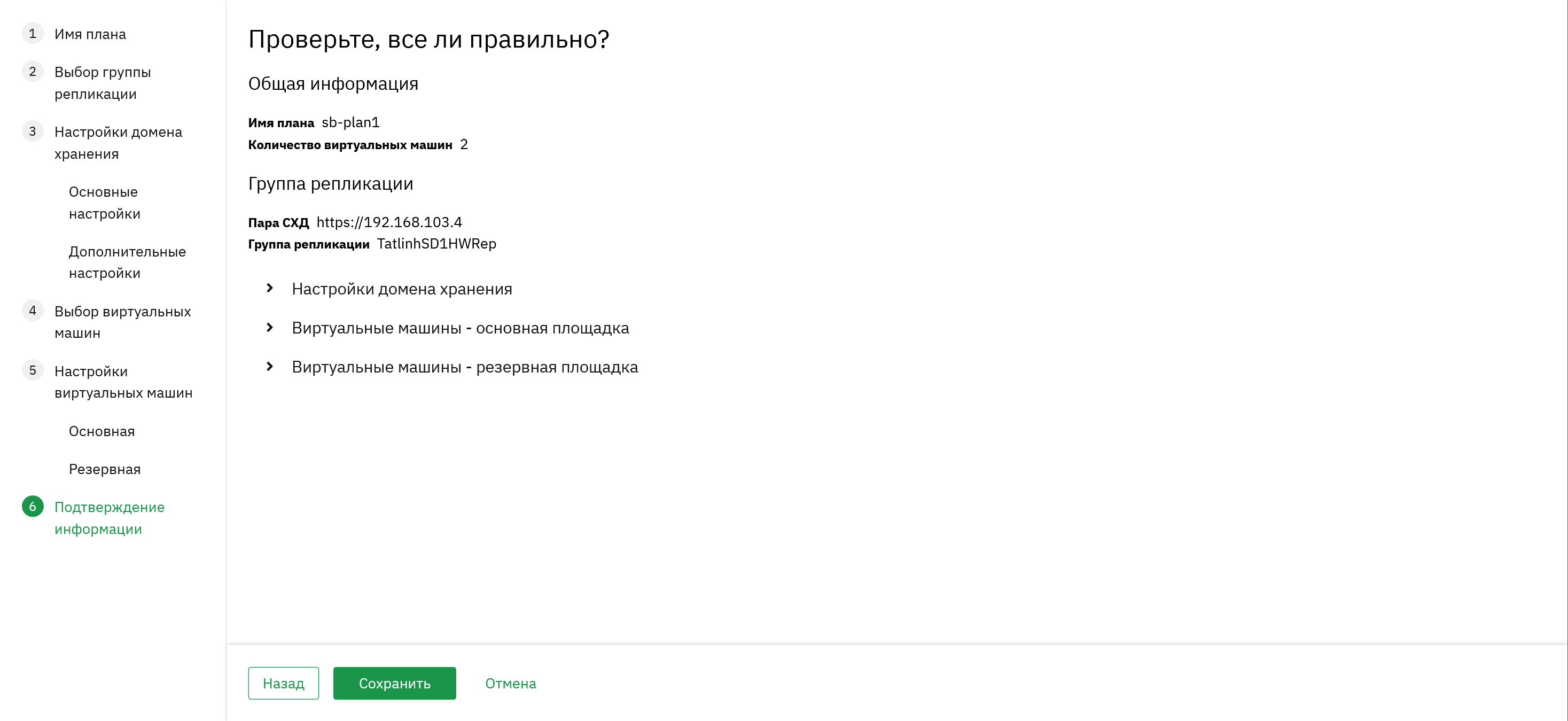

Проверьте корректность информации по всем разделам и нажмите Сохранить.

Созданный план появится в списке планов восстановления.

6. Управление парами площадок и СХД

6.1. Изменение конфигурации площадок

При изменении аутентификационных данных площадок (fqdn менеджера, пользователь, пароль) для восстановления связи в паре необходимо изменить параметры подключения между площадками.

Порядок действий:

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Обзор нажмите Редактировать.
В открывшемся мастере измените необходимые параметры подключения.
На последнем этапе нажмите Сохранить.

Если при нажатии Сохранить возникла ошибка, это указывает на некорректные данные подключения.

6.2. Изменение параметров пар СХД

При изменении параметров подключения к СХД, также необходимо отредактировать эти параметры на стороне zVirt.

Порядок действий:

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Обзор разверните раздел Пары СХД.
В строке нужной пары нажмите .
В открывшемся мастере измените необходимые параметры подключения.
На последнем этапе нажмите Сохранить.

Если при нажатии Сохранить возникла ошибка, это указывает на некорректные данные подключения.

6.3. Удаление пары СХД

В случае если в паре площадок больше не используется пара СХД, её нужно удалить.

Порядок действий:

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Обзор разверните раздел Пары СХД.
В строке нужной пары нажмите .
Нажмите Удалить для подтверждения.

6.4. Удаление конфигурации площадок

Порядок действий:

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Обзор нажмите .
В строке нужной пары нажмите .
Нажмите Подтвердить для удаления конфигурации.

7. Мониторинг компонентов СХД-репликации

На вкладках Группы репликации и Планы восстановления раздела Репликация и DR СХД-репликация отображаются различные параметры и статусы компонентов, которые позволяют оценить общее состояние защиты виртуальных машин.

7.1. Группы репликации

В разделе Репликация и DR СХД-репликация на вкладке Группы репликации можно получить следующую информацию:

По группе репликации:
- Текущее направление репликации.
- Статус репликации.
По виртуальным машинам:
- Статус репликации.

Статус группы репликации зависит от используемых СХД и может принимать следующие значения:

YADRO TATLIN.UNIFIED:
Initializing
Идет процесс инициализации(создания) пары и она пока не готова к использованию/
Suspended
Репликация остановлена пользователем

Процесс копирования данных приостановлен пользователем, но ведется учет битовой карты.
Synchronizing
Выполняется первичная или повторная синхронизация.
Broken
В процессе синхронизации был превышен лимит IO ошибок в единицу времени.

Процесс копирования данных приостановлен (не пользователем, а по другой причине, например, сломанный транспорт), но ведется учет битовой карты.

Периодически проверяется возможность восстановить процесс копирования данных.
Suspending
Процесс остановки репликации данных.
Resyncing
Процесс возобновления репликации данных.
Terminating
Пользователь удаляет репликационную связь.

Удаление данных о репликации в процессе.
Partitioned
Отсутствует связь между системами, поэтому невозможно определить статус репликации.
Synchronized
Синхронизация данных была завершена. Синхронная репликация работает.
RollingBack
Смена направления репликации завершилась неудачно и происходит откат к предыдущей конфигурации.
FailingOver, FailingBack
Пользователь вызвал процесс смены направления репликации.

Ресурс переходит в режим RO и репликация меняет направление копирования данных.

Huawei OceanStor Dorado:
Normal
Синхронизация данных между основным и резервным LUN завершена.
Split
Репликация данных между основным и резервным LUN приостановлена. Переход в данный статус происходит после ручного разрыва связи между основным и резервным LUN.
Interrupted
Переход в данный статус происходит после того, как прерывается связь между основным и резервным LUN. Может происходить из-за разрыва соединения, используемого для задачи репликации, или при отказе LUN.
To be recovered
Если репликационная пара требует ручного восстановления после устранения сбоя, который привел к прерыванию синхронизации, происходит переход в данный статус. При таком статусе от пользователя требуется вручную синхронизировать данные между LUN.
Invalid
Если характеристики репликационной пары были изменены на основной или резервной площадке после перехода в статус Interrupted, пара переходит в статус Invalid из-за рассогласованности данных.
Synchronizing

Статус означает, что идет процесс синхронизации с основного LUN на резервный. В таком статусе данные на резервном LUN недоступны для восстановления в случае возникновения аварийной ситуации.

Статусы виртуальных машин в группе репликации могут принимать следующие значения:

ОК: Репликация выполняется в штатном режиме.
Предупреждение: Реплицируются не все диски виртуальной машины. Такая ситуация может возникнуть если диски ВМ расположены в разных доменах хранения.
Остановлена: Репликация остановлена.
Ошибка: Нет связи между СХД или репликация находится в неконсистентном состоянии.

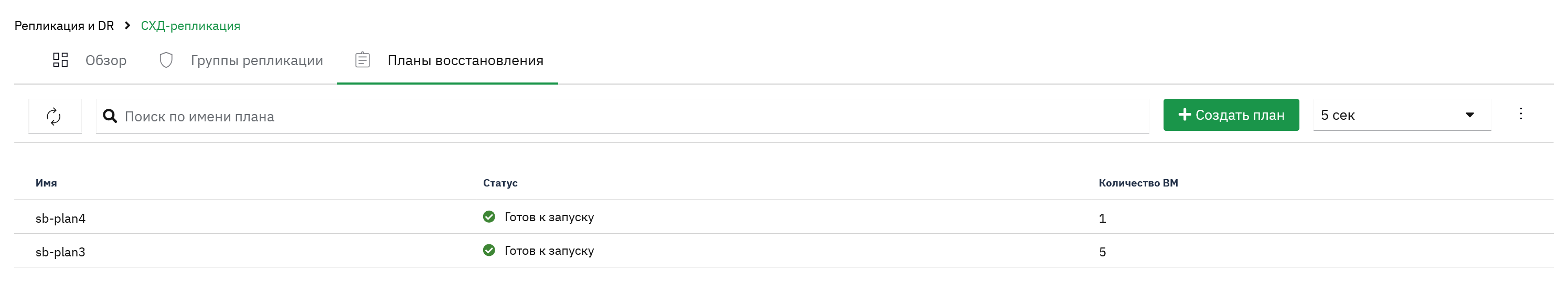

7.2. Планы восстановления

В разделе Репликация и DR СХД-репликация на вкладке Планы восстановления можно получить следующую информацию:

Статус плана восстановления.
Количество виртуальных машин в плане.

Каждый план восстановления может иметь один из следующих статусов:

Готов к запуску

План восстановления готов для запуска.

Предупреждение

Статус репликации на СХД отличный от Synchronized и Interrupted/Suspended.

Группа репликации отсутствует

Отсутствует группа репликации, используемая в плане.

Выполняется аварийное восстановление

План запущен. Задача по аварийному восстановлению виртуальных машин в процессе выполнения.

Выполняется перемещение

План запущен. Задача по перемещению виртуальных машин в процессе выполнения.

Выполнение прервано

Возникла ошибка при выполнении плана. Ошибка может быть связана со следующими проблемами:

Невозможно перевести домен хранения на исходной площадке в режим обслуживания (только для планового перемещения).
Невозможно открепить домен хранения на исходной площадке (только для планового перемещения).
Невозможно изменить направление репликации (только для планового перемещения).
Невозможно разорвать репликацию (только для аварийного восстановления).
Невозможен импорт домена хранения.
Невозможен импорт виртуальных машин.
Невозможно изменение параметров виртуальных машин.
Невозможен запуск виртуальных машин на целевой площадке.

Аварийное восстановление выполнено

Аварийное восстановление выполнено успешно.
Виртуальные машины из плана запущены на резервной площадке.
Репликация пары LUN разорвана/развернута (в зависимости от выполненных действий при запуске плана).

Перемещение выполнено

Плановое перемещение выполнено успешно.
Виртуальные машины из плана запущены на резервной площадке.
Направление репликации - с резервной площадки на основную.

Готов к обратному перемещению

Виртуальные машины запущены на резервной площадке.
Выполнена очистка ресурсов на основной площадке.
Направление репликации - с резервной площадки на основную.
Статус репликации - Synchronized. Данные на основном LUN консистентны.

Очистка ресурсов на основной площадке

Выполняется очистка ресурсов на основной площадке.

Ошибка при очистке ресурсов на основной площадке

Возникла ошибка при очистке ресурсов на основной площадке.

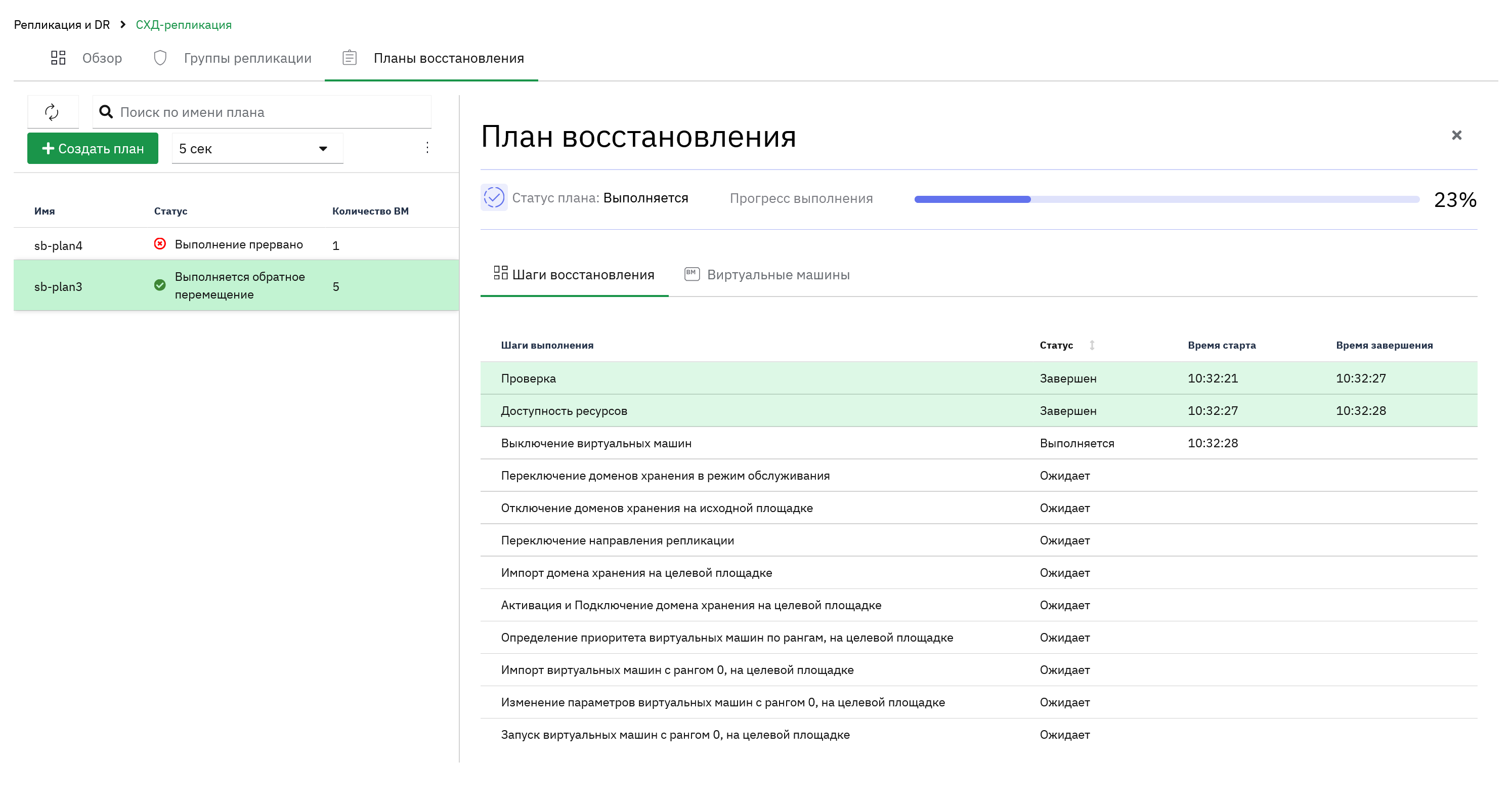

Выполняется обратное перемещение

Выполняется восстановление на исходную площадку.

Обратное перемещение прервано

Возникли ошибки при перемещении/аварийном восстановлении на основную площадку.

Обратное перемещение выполнено

Выполнено обратное перемещение на исходную площадку.

8. Управление планами восстановления

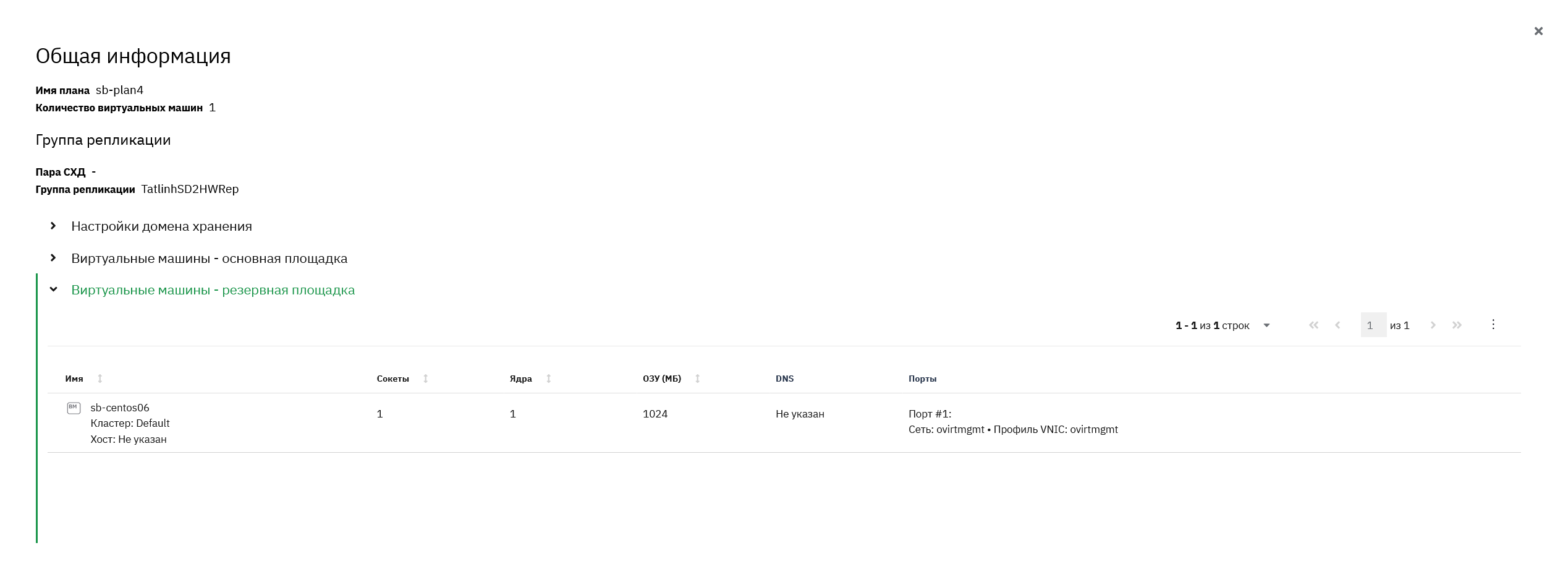

8.1. Просмотр общей информации о плане восстановления

В окне общей информации плана восстановления можно получить следующую информацию:

Настройки доменов хранения на основной и резервной площадках.
Параметры виртуальных машин основной площадки, включенные в план.
Параметры виртуальных машин резервной площадки, включенные в план.

Для просмотра информации о плане восстановления выполните следующие действия:

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Планы восстановления в строке нужного плана нажмите .
Разверните нужный раздел для просмотра соответствующей информации.

8.2. Изменение плана восстановления

После создания плана восстановления его можно отредактировать с целью изменения параметров сопоставления ресурсов между площадками. С помощью этой процедуры также можно настроить параметры ресурсов для обратного перемещения на основную площадку.

При редактировании плана восстановления недоступно изменение следующих параметров:

Пара площадок.
Пара СХД.
Группа репликации.

Порядок действий:

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Планы восстановления в строке нужного плана нажмите .
В мастере, переключаясь между категориями с помощью Назад и Далее, найдите нужные параметры и измените их значение.
На последнем этапе нажмите Сохранить.
При корректно введенных значениях будет выдано уведомление об успешном изменении плана.

8.3. Удаление плана восстановления

Предварительные требования:

План не выполняется.
Не происходит очистка основной или резервной площадки.

Порядок действий:

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Планы восстановления в строке нужного плана нажмите .
Нажмите Удалить для подтверждения.

9. Операции с планами восстановления

9.1. Запуск плана в режиме планового перемещения

Плановое перемещение может быть полезно в следующих ситуациях:

Выполнение работ по обслуживанию основной площадки.
Тестирование выполнения плана восстановления

Предварительные требования:

Направление репликации - с основной площадки на резервную.
Группа репликации, указанная в плане, существует на схд.
Нет запущенных планов восстановления с группой репликации, указанной в плане восстановления.
План восстановления не запущен.
На резервной площадке после предыдущего выполнения плана нет остатков ресурсов (виртуальные машины отсутствуют, домен хранения в состоянии откреплен или удален).
Статус репликации на СХД - Synchronized.

Порядок действий

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Планы восстановления нажать на строку с нужным планом.

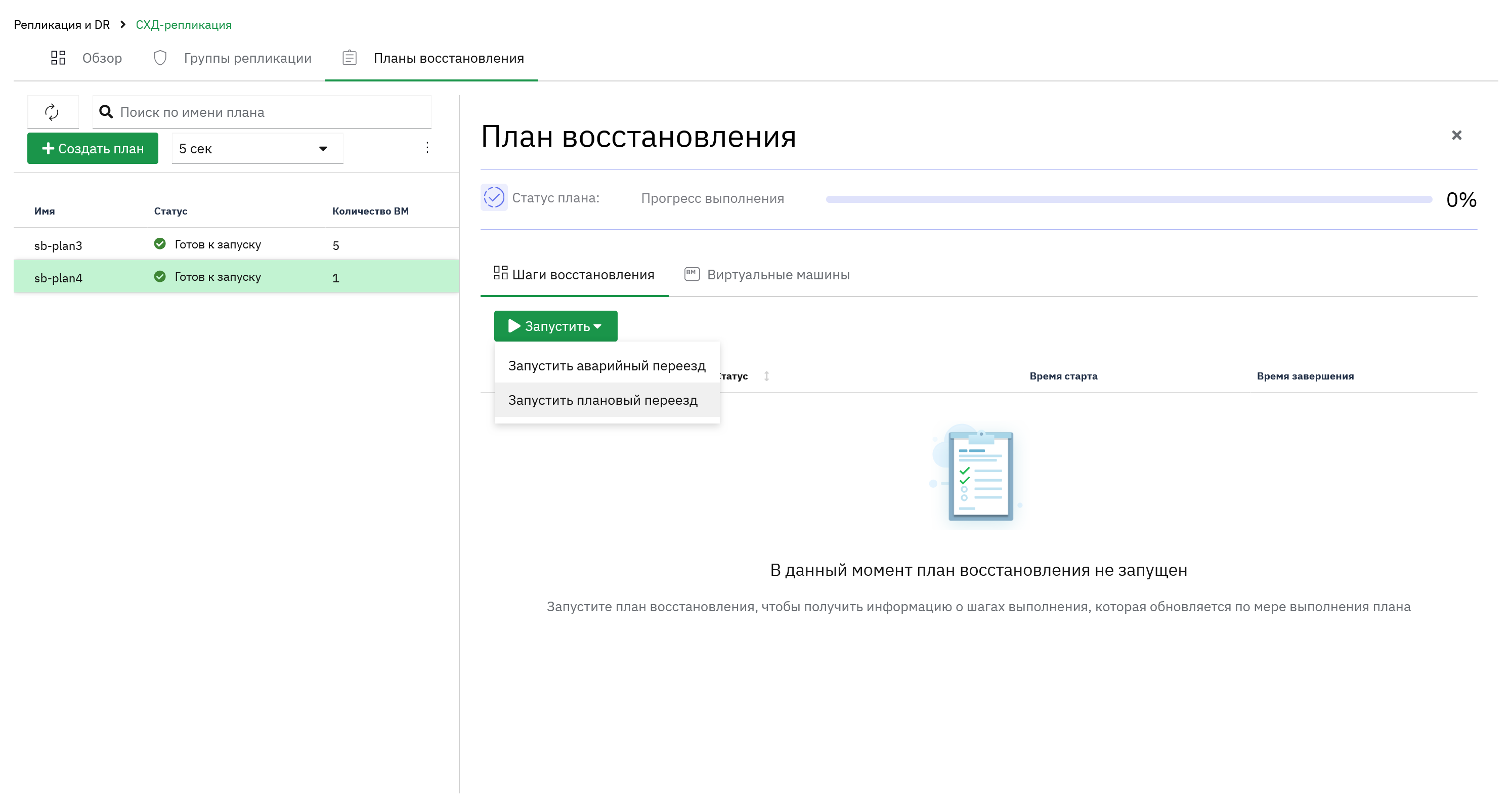

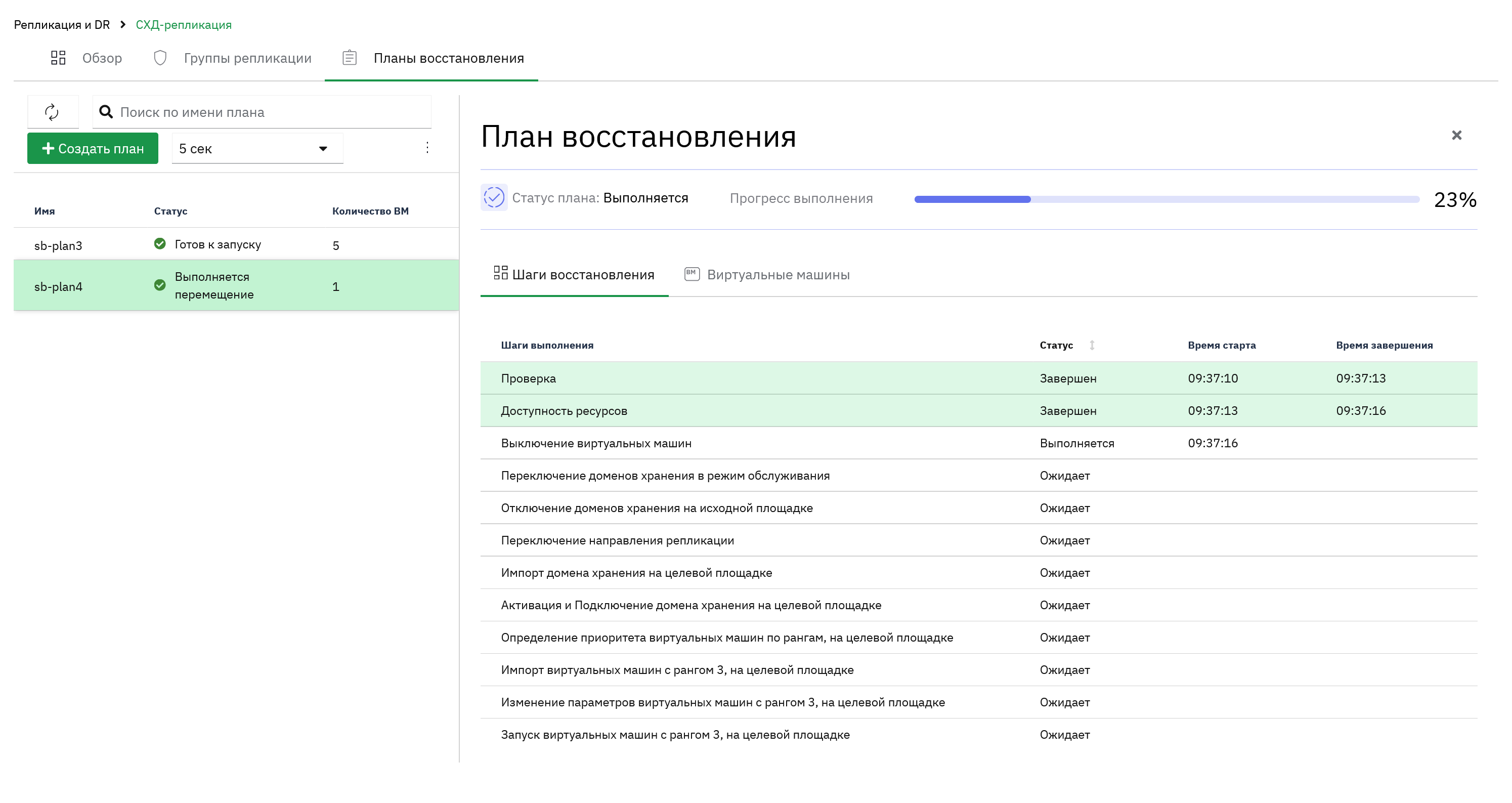

В появившейся боковой панели нажать Запустить и выбрать Плановый переезд.

Выполнение плана включает несколько этапов. Их выполнение и статус можно отслеживать в боковой панели.

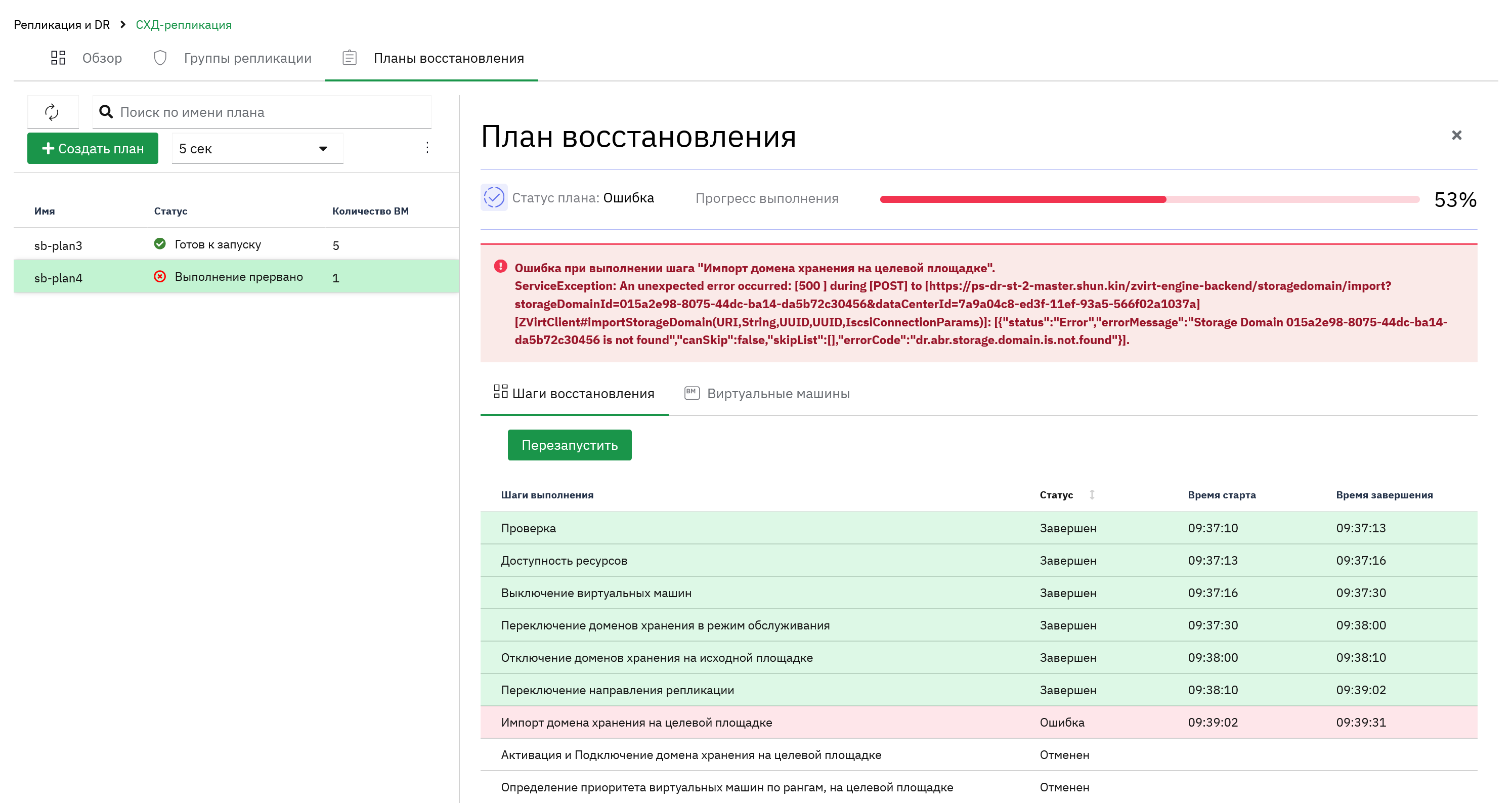

Если какой-либо из этапов завершится ошибкой, план получит статус Выполнение прервано, а в боковой панели появится подробная информация о возникшей проблеме. Перед повторным запуском необходимо устранить причину ошибки.

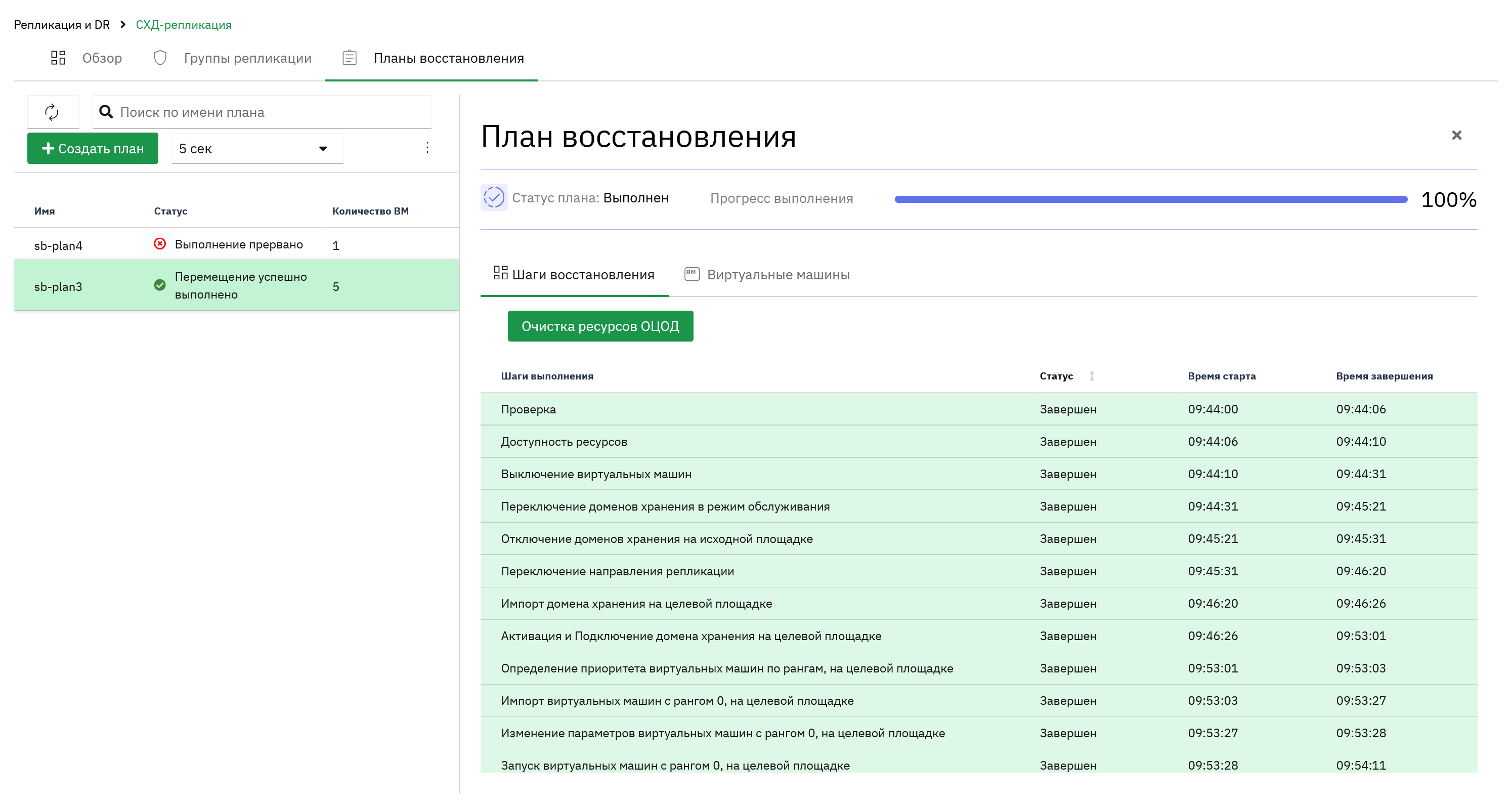

При успешном перемещении план перейдет в статус Перемещение выполнено, а в боковой панели будет предложено очистить основную площадку для обратного перемещения.

9.2. Запуск плана в режиме аварийного восстановления

Аварийное восстановление применяется в случае аварийной ситуации на основной площадке.

Предварительные требования:

Направление репликации - с основной площадки на резервную.
Группа репликации, указанная в плане, существует на схд.
Нет запущенных планов восстановления с группой репликации, указанной в плане восстановления.
План восстановления не запущен.
На резервной площадке после предыдущего выполнения плана нет остатков ресурсов (виртуальные машины отсутствуют, домен хранения в состоянии откреплен или удален).
Статус репликации на СХД - Synchronized или Interrupted/Suspended

Порядок действий

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Планы восстановления нажать на строку с нужным планом.

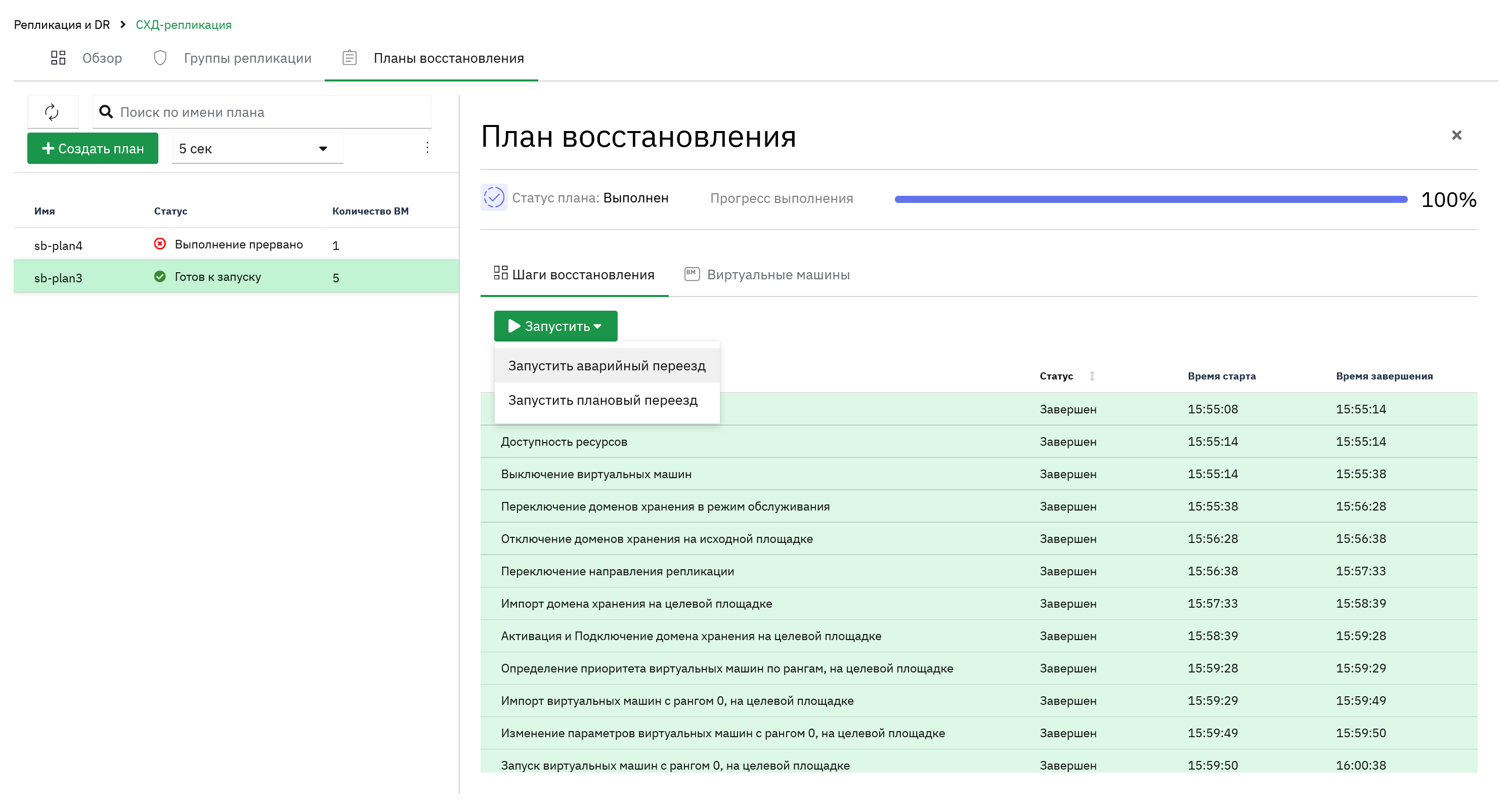

В появившейся боковой панели нажать Запустить и выбрать Аварийный переезд.

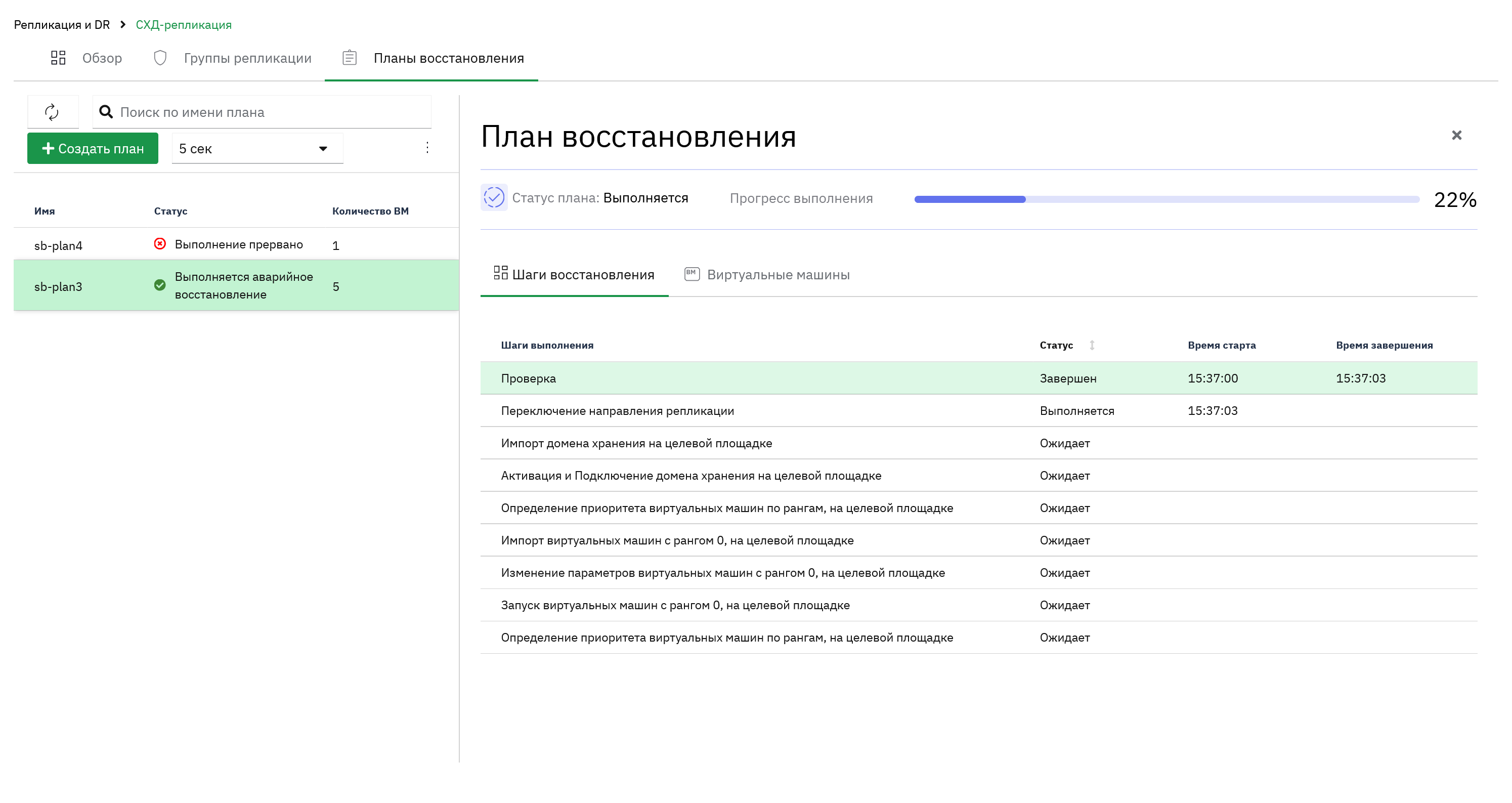

Выполнение плана включает несколько этапов. Их выполнение и статус можно отслеживать в боковой панели.

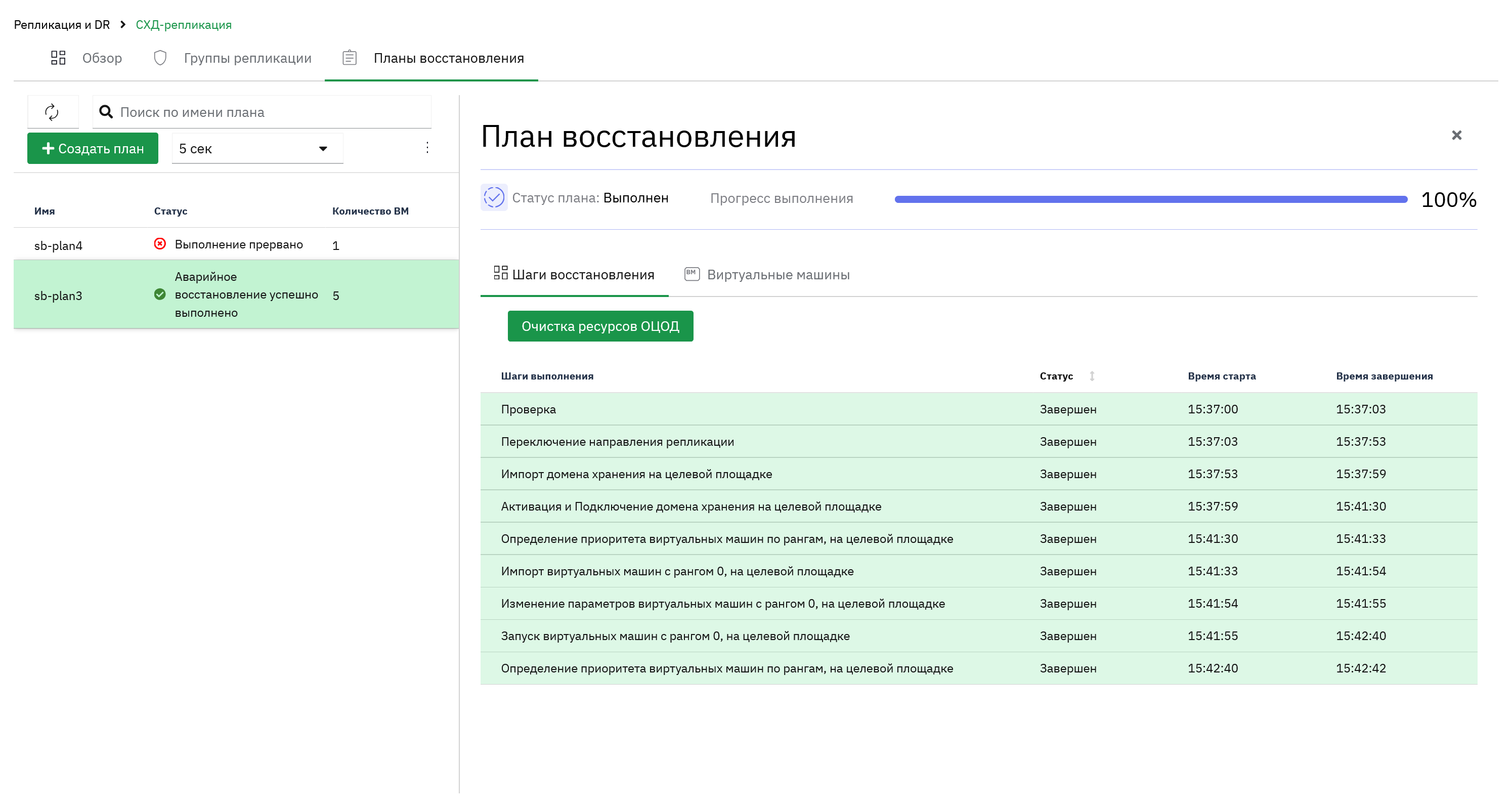

При успешном восстановлении план перейдет в статус Аварийное восстановление успешно выполнено, а в боковой панели будет предложено очистить основную площадку для обратного перемещения.

9.3. Очистка исходной площадки

В случае, если было выполнено аварийное восстановление или плановое перемещение на резервную площадку, перед восстановлением на основную площадку необходимо выполнить очистку ресурсов (ВМ и домен хранения).

При очистке ресурсов выполняется:

Проверка необходимости выполнения очистки (наличие работающих ВМ на реплицируемом домене хранения и наличие и статус реплицируемого домена хранения).
Выключение ВМ, находящихся на домене хранения, импорт которого будет выполнен при восстановлении (если имеются).
Перевод домена хранения в режим обслуживания.
Отсоединение домена хранения.

Порядок действий

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Планы восстановления нажать на строку с нужным планом.

В появившейся боковой панели нажмите Очистка ресурсов ОЦОД.

Если какой-либо из этапов очистки завершится ошибкой, план получит статус Ошибка при очистке ресурсов на основной площадке, а в боковой панели появится подробная информация о возникшей проблеме. Перед повторным запуском необходимо устранить причину ошибки.

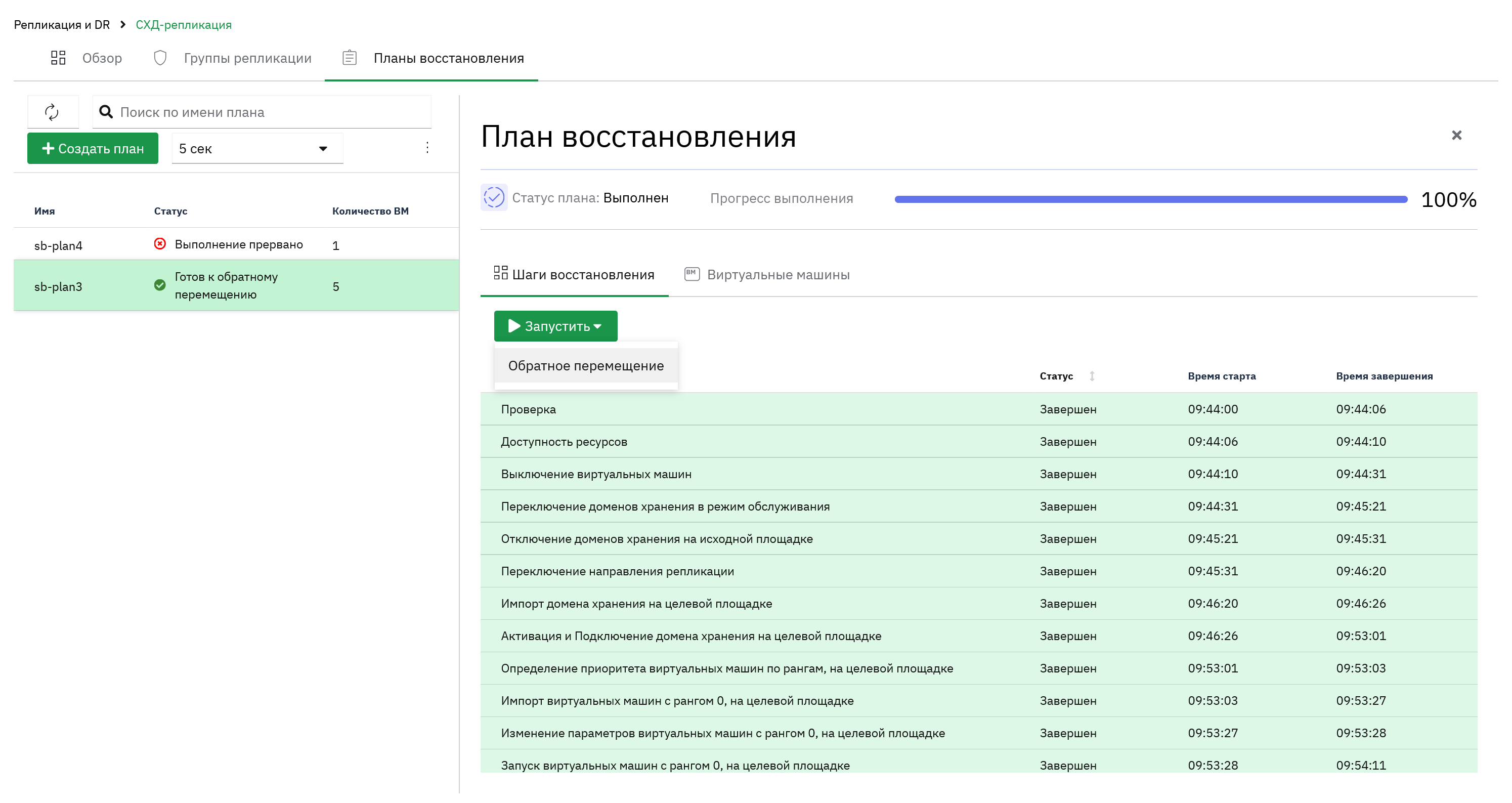

При успешной очистке план перейдет в статус Готов к обратному перемещению, а в боковой панели будет предложено запустить обратное перемещение.

9.4. Запуск обратного перемещения

При завершении плановых работ на основной площадке или после восстановления работоспособности основной площадки после аварии/сбоя, можно запустить возврат виртуальных машин на основную площадку, чтобы восстановить исходное состояние площадок.

Предварительные требования:

Направление репликации - с резервной площадки на основную.
Группа репликации, указанная в плане, существует на схд.
Нет запущенных планов восстановления с группой репликации, указанной в плане восстановления.
Выполнена очистка ресурсов основной площадки.
Статус плана восстановления - Готов к обратному перемещению.

Порядок действий

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления сервисом СХД-репликации.
Перейдите в Репликация и DR СХД репликация.
На вкладке Планы восстановления нажать на строку с нужным планом.
В появившейся боковой панели нажать Запустить и выбрать Обратное перемещение.

Обратное перемещение включает этапы. идентичные плановому перемещению. Различается только направление переключения. Выполнение этапов и статус можно отслеживать в боковой панели.

Если какой-либо из этапов завершится ошибкой, план получит статус Обратное перемещение прервано, а в боковой панели появится подробная информация о возникшей проблеме. Перед повторным запуском необходимо устранить причину ошибки.

При успешном выполнении план перейдет в статус Обратное перемещение выполнено, а в боковой панели будет предложено выполнить инициализацию плана для его перехода в статус Готов к запуску.

10. Настройка роли для управления сервисами Репликация и DR

Для настройки и управления сервисами Репликация и DR необходима авторизация на портале администрирования с учетной записью, имеющей системное разрешение Управление аварийным восстановлением.

По умолчанию этим разрешением обладает любой пользователь с ролью SuperUser, но при необходимости можно создать новую роль с правами на управление этими сервисами.

Для этого:

Авторизуйтесь на портале администрирования резервной площадки с правами, достаточными для управления пользователями и ролями.
Создайте новую административную роль с разрешениями на вход и Управление аварийным восстановлением:
1. Перейдите в Управление Настройки.
2. На вкладке Роли нажмите Новая.
3. В окне создания роли:
  Введите уникальное имя роли.

  Выберите тип учетной записи Администратор.

  В разделе опций для разрешенных действий разверните Система → Настроить систему.

  Отметьте разрешения Разрешения входа и Управление аварийным восстановлением.

  Нажмите OK.
Назначьте роль нужному пользователю или группе:
1. В Управление Настройки.

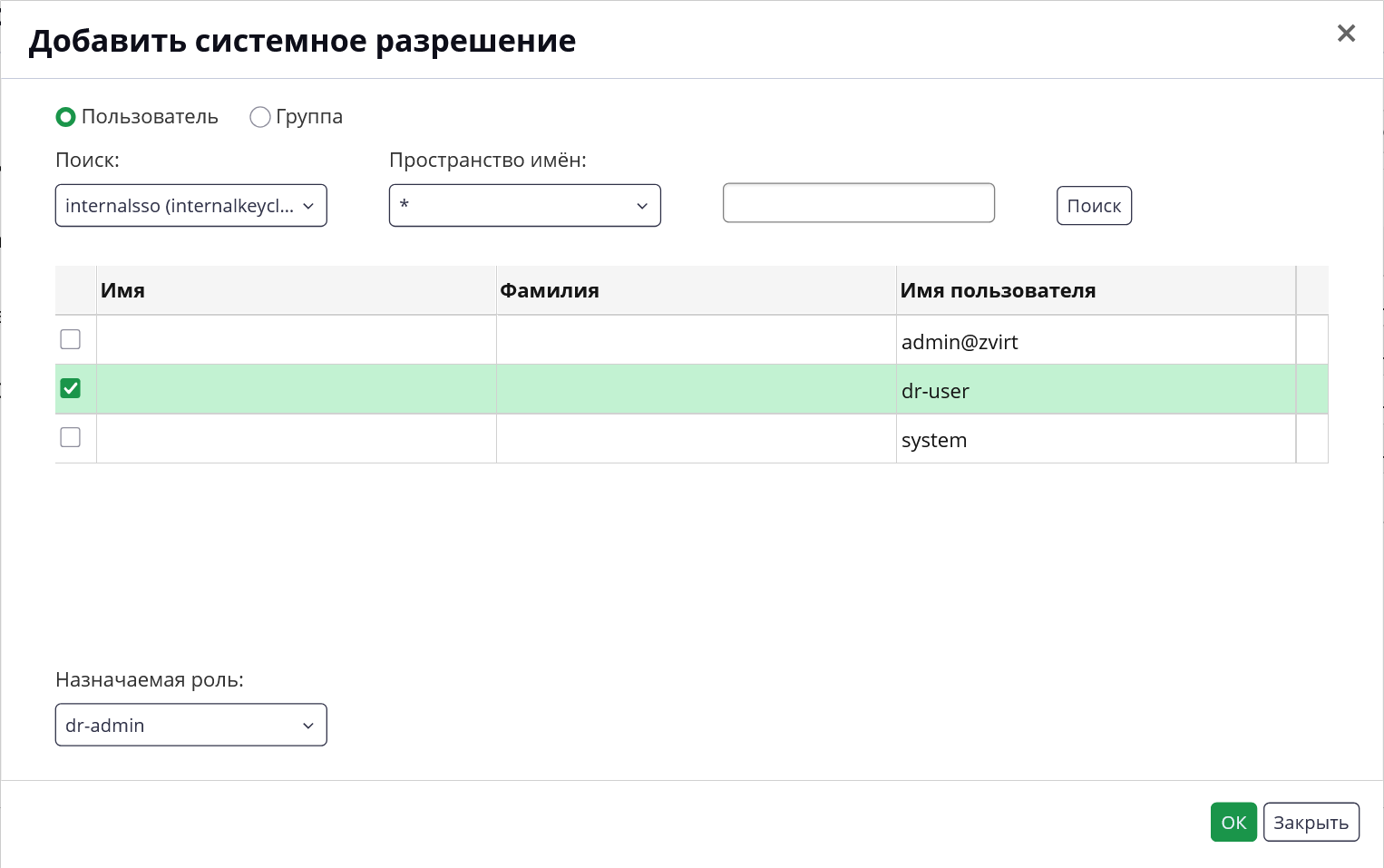

2. На вкладке Системные разрешения нажмите Добавить.
3. В окне добавления роли найдите нужного пользователя или группу и отметьте его
4. В раскрывающемся списке Назначаемая роль выберите созданную ранее роль.
5. Нажмите OK.
Проверьте доступность управления сервисами Репликация и DR, авторизовавшись на портале администрирования пользователем с назначенной ролью.
