Портал аналитики

1. Назначение портала аналитики

Портал аналитики Superset (далее – портал аналитики) предоставляет возможность просмотра аналитических данных по потреблению ресурсов объектами системы zVirt за различные периоды времени, включая старые временные отрезки.

Портал аналитики содержит дашборды, на которые выводятся данные, хранящиеся «холодном» хранилище. Данные «холодного» хранилища собираются за 30 сек, агрегируются в средние значения за 5 минут и хранятся до 1 года.

2. Вход на портал аналитики

Для входа на портал аналитики:

Перейдите по ссылке https://superset.sample.box. Доменное имя задается при установке в параметрах установочного файла.
В окне аутентификации введите имя пользователя и пароль, предоставленные администратором.

В случае успешной аутентификации откроется главное окно портала аналитики. Для перехода к просмотру данных zVirt Metrics в главном окне портала аналитики перейдите в раздел Dashboards и нажмите на панель zVirt Metrics.

В левой части главного окна появится панель для фильтрации данных, представленных на следующих вкладках правой части главного окна:

zVirt
Кластер
Хост
Виртуальная машина
Хранилище

3. Фильтрация данных портала аналитики

3.1. Панель фильтрации

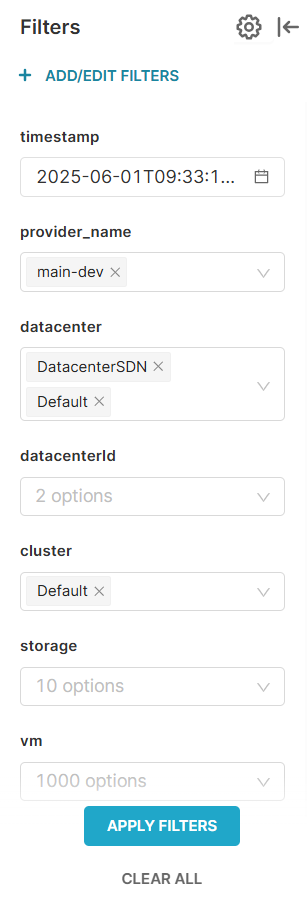

Панель фильтрации, расположенная в левой части главного окна портала аналитики, предназначена для поиска и фильтрации информации, представленной на вкладках главного окна.

Фильтр содержит поля для ввода параметров поиска:

Период времени, в котором указывается дата начала и дата окончания периода отображения данных. При нажатии на поле появляется диалоговое окно для изменения временного диапазона. В окне можно выбрать тип диапазона из предопределенного списка значений, ввести дату начала и дату окончания периода, указать привязку к определенной дате и времени. В нижней части окна отображается текущий период времени, за который осуществляется выборка данных
Имя провайдера, в котором выбирается один или несколько провайдеров из списка подключений к менеджерам управления, с которых собираются метрики. В списке значений можно выбрать одновременно несколько провайдеров
Центр данных, в котором выбирается один или несколько центров данных подключенных платформ виртуализации zVirt из списка возможных значений. Список значений зависит от выбранного провайдера. В списке значений можно выбрать одновременно несколько центров данных
Кластер, в котором выбирается один или несколько кластеров центров данных из списка возможных значений. Список значений зависит от выбранного центра данных. В списке значений можно выбрать одновременно несколько кластеров
Хост – в котором можно выбрать один или несколько хостов кластеров из списка возможных значений. Список значений зависит от выбранных кластеров. В списке значений можно выбрать одновременно несколько хостов
Виртуальная машина – в котором можно выбрать виртуальные машины, развернутые на хостах. Список значений зависит от выбранных хостов. В списке значений можно выбрать одновременно несколько виртуальных машин

По завершении ввода значений в поля фильтра нажмите Применить для применения заданных параметров фильтрации. Параметры фильтрации будут применены к данным на всех вкладках главного окна. Для отмены заданных значений нажмите Очистить.

3.2. Перекрестные фильтры

Помимо заданных пользователем значений в основных полях фильтрации, на панели фильтрации также отображаются (и применяются при поиске) значения параметров, выбранных пользователем на информационных панелях вкладок в правой части главного окна.

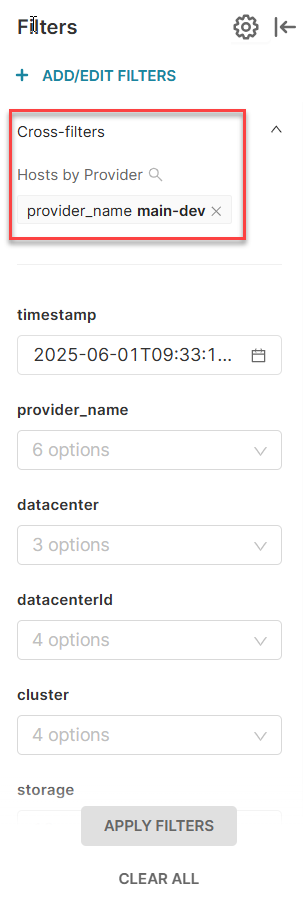

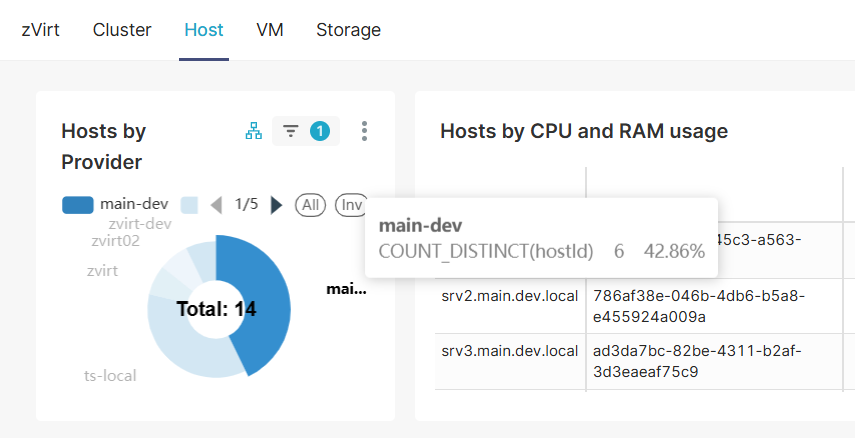

Например, если на панели Хосты провайдера вкладки Cluster выбран определенный провайдер (в данном случае – main-dev), наименование данного провайдера появится в области Cross filters на панели фильтрации. Данные, представленные на всех вкладках главного окна, будут отфильтрованы по значению этого параметра.

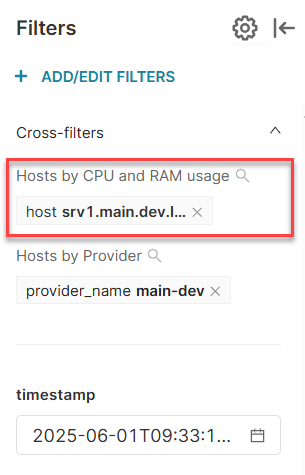

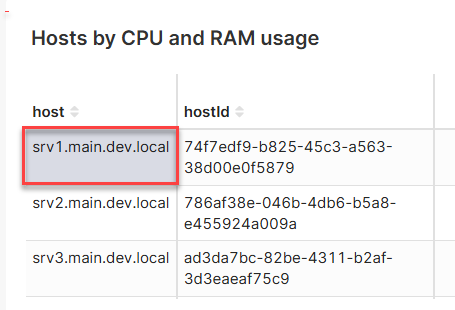

Выбор еще одного параметра на одной из панелей какой-либо вкладки приведет к добавлению в текущий фильтр значения данного параметра.

4. Просмотр аналитических данных по системе zVirt в целом

Для просмотра аналитических данных по среде zVirt в целом перейдите на вкладку zVirt в правой части главного окна.
Все данные представлены на информационных панелях, распределенных по следующим группам:

Количество объектов системы за выбранный на панели фильтрации период времени:
- Провайдеров
- Центров данных
- Кластеров
- Доменов хранения
- Хостов
- Виртуальных машин

  При помещении курсора на определенную область графика, представленного на каждой информационной панели, появится всплывающая подсказка, в которой отобразится значение параметра в определенный момент времени.
Графики статусов объектов за день:
- Хранилищ
- Хостов
- Виртуальных машин
Данные по потреблению ресурсов системы:
- Общее количество ядер процессоров
- Загрузка ЦП кластеров в процентах
- Общий объем оперативной памяти кластеров в ГБ
- Объем используемой оперативной памяти кластеров в процентах
- Общий объем хранилища в ГБ
- Объем используемой памяти хранилища в процентах
Таблицы с рейтингами топ-10 объектов по потреблению ресурсов:
- Топ-10 хранилищ по использованию в среднем, в ГБ
- Топ-10 хостингов по использованию в среднем
- Топ-10 виртуальных машин по средней загрузке процессора
- Топ-10 виртуальных машин по среднему использованию оперативной памяти
- Топ-10 виртуальных машин по среднему использованию диска
- Топ-10 виртуальных машин по задержке записи
- Топ-10 виртуальных машин по задержке чтения в среднем

По столбцам таблиц можно выполнять сортировку в прямом и обратном порядке.
При помещении курсора на любой элемент, представленный на графике, появляется соответствующая подсказка.

5. Просмотр аналитических данных по кластерам

Для просмотра аналитических данных по кластерам zVirt перейдите на вкладку Cluster в правой части главного окна. Все данные представлены на информационных панелях:

Диаграмма распределения кластеров по провайдерам
Список кластеров с данными по использованию ЦП и оперативной памяти
Список кластеров с данным по количеству хостов в среднем
Список кластеров с данными по количеству виртуальных машин в среднем
График по статусам хостов за один день
График по статусам виртуальных машин за один день

6. Просмотр аналитических данных по хостам

Для просмотра аналитических данных по хостам zVirt перейдите на вкладку Host в правой части главного окна.
Все данные представлены на следующих информационных панелях:

Диаграмма распределения хостов по провайдерам
Список хостов с данными по использованию ЦП и оперативной памяти
Список хостов с данными по количеству виртуальных машин в хостах
График по статусам виртуальных машин за один день
График по количеству виртуальных машин по хостам за один день Ниже представлены графики по хостам:
- Использование ЦП, находящихся в режиме ожидания
- Использование системного ЦП
- Частота процессора в МГц
- Сокеты процессора
- Используемая память
- Использование оперативной памяти по названию
- Свободная память
- Скорость приема данных бит в секунду
- Скорость приема данных байт в секунду
- Общее количество принятых данных
- Скорость передачи данных бит в секунду
- Скорость передачи данных байт в секунду
- Общее количество переданных данных
- Общее количество ошибок при приеме
- Общее количество ошибок при передаче
- Общее использование сети
- Общее количество ошибок при передаче данных

7. Просмотр аналитических данных по виртуальным машинам

Для просмотра аналитических данных по виртуальным машинам zVirt перейдите на вкладку VM в правой части главного окна. Все данные представлены на следующих информационных панелях:

Диаграмма распределения ВМ по провайдерам
График по статусам ВМ за один день
ТОП-10 ВМ по использованию ресурсов системы в среднем. По столбцам таблицы можно выполнять сортировку в прямом и обратном порядке

Ниже представлены графики по использованию ресурсов системы виртуальными машинами суммарно или в среднем, в зависимости от типа графика.
При помещении курсора на любой элемент, представленный на графике, появляется соответствующая подсказка.

8. Просмотр аналитических данных по доменам хранения

Для просмотра аналитических данных по доменам хранения zVirt перейдите на вкладку Storage в правой части главного окна.
Все данные представлены на информационных панелях:

Диаграмма распределения доменов хранения по провайдерам
График по использованию доменов хранения в процентах, с группировкой по доменам хранения
График использования доменов хранения по дням

Ниже представлены графики по доменам хранения:

Общий объем памяти в ГБ
Объем используемой памяти в ГБ
Скорость записи в домене хранения в МБ/с
Задержка записи в домене хранения в секундах
Операции записи в домене хранения
Скорость чтения в домене хранения МБ/с
Задержка чтения в домене хранения в секундах
Операции чтения в домене хранения

В области Disk представлены информационные панели:

Список доменов хранения с данными по количеству дисков.
Графики по дискам доменов хранения:
- Количество виртуальных машин
- Фактический размер диска, ГБ
- Размер диска, ГБ
- Скорость записи
- Задержка записи
- Операции записи
- Скорость чтения
- Задержка чтения
- Операции чтения

При помещении курсора на любой элемент, представленный на графике, появляется соответствующая подсказка.
