Создание нового дашборда на основе графика на портале аналитики

Инструкция описывает создание нового дашборда на основе существующего графика.

Чтобы создать дашборд на основе существующего графика необходимо:

Создать график
Создать дашборд на основе графика

1. Создание графика

Датасет — это заранее подготовленный набор данных для анализа и визуализации. В процедурах далее используется датасет vm_usage_data, который включает показатели потребления ресурсов виртуальных машин. На его основе будет построен график с добавлением показателей пикового и среднего потребления оперативной памяти.

Чтобы создать новый график:

На пользовательском портале перейдите в Аналитика Charts.
Нажмите +Диаграмма и в отрывшемся разделе выберите:
- Датасет — выберите из выпадающего списка датасет, в рассматриваемом примере — датасет vm_usage_data
- Тип диаграммы — Таблица
Нажмите Создать диаграмму.

После этого откроется раздел конструктора диаграммы.

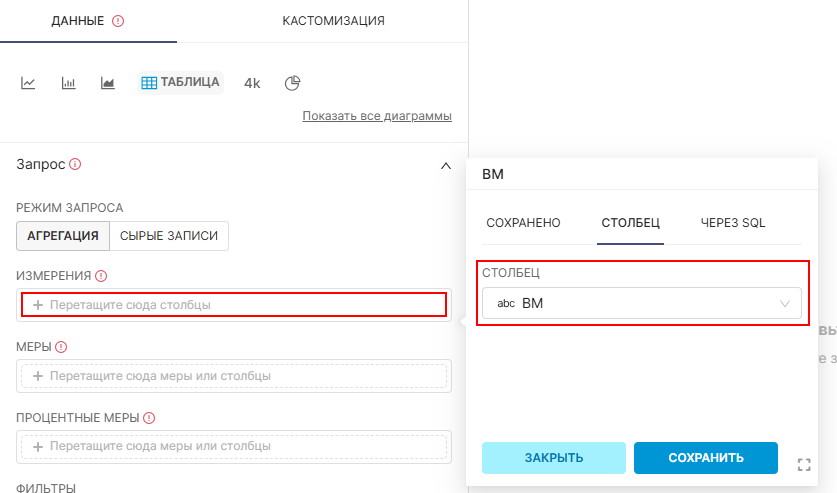

Добавьте столбец с названием виртуальной машины:
1. В поле Измерения нажмите +.
2. На вкладке Столбец из выпадающего списка выберите ВМ.

Добавьте меры, которые уже существуют в датасете:

В поле Меры нажмите +.

Откроется окно создания новой меры.
На вкладке Сохранено выберите меру Загрузка ОЗУ, %
Нажмите Сохранить.

Аналогично добавьте меру Среднее количество ОЗУ.

Поле Среднее количество ОЗУ рассчитывается по формуле:

avg(vm_memory_installed/1024/1024/1024)

Данный показатель отражает выделенное количество оперативной памяти виртуальной машине согласно её конфигурации.

Показатель выводится в гигабайтах.

Таким образом:

Среднее количество ОЗУ = выделенный объем оперативной памяти виртуальной машине в ГБ.

Если в течение периода размер памяти не изменялся, показатель соответствует фактическому объему памяти, назначенному виртуальной машине.

Создайте новую меру Среднее потребление ОЗУ, ГБ:

Показатель отражает среднее фактическое использование оперативной памяти виртуальной машиной за выбранный период.

В поле Меры нажмите +.

Откроется окно создания новой меры.
На вкладке Через SQL укажите: avg(vm_memory_used/1024/1024/1024).
В заголовке окна нажмите и укажите метку меры: Среднее потребление ОЗУ, ГБ
Нажмите Сохранить.

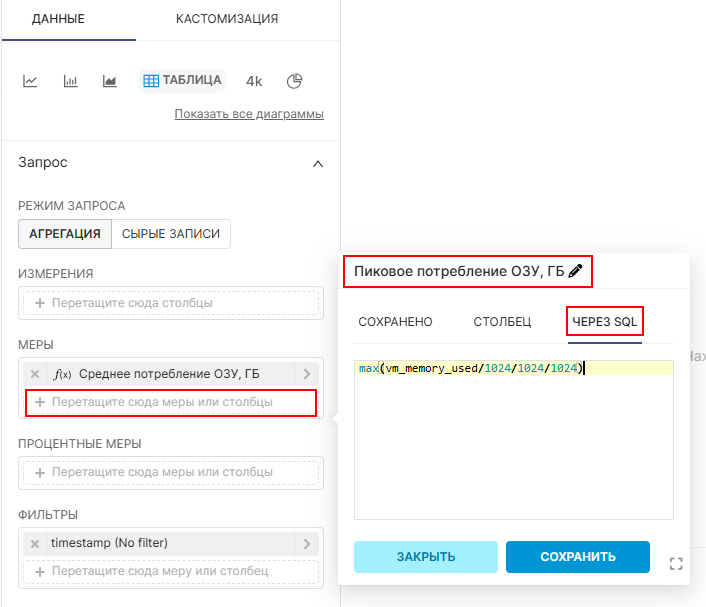

Создайте новую меру Пиковое потребление ОЗУ, ГБ:

Показатель отражает максимальное фактическое использование оперативной памяти виртуальной машиной за выбранный период.

В поле Меры нажмите +.

Откроется окно создания новой меры.
На вкладке Через SQL укажите: max(vm_memory_used/1024/1024/1024).
В заголовке окна нажмите и укажите метку меры: Пиковое потребление ОЗУ, ГБ
Нажмите Сохранить.

Настройте формат отображения графика:
1. Перейдите в Кастомизация Настроить столбцы.
2. Для столбцов в процентах укажите формат: ,.1%.
3. Для столбцов в гигабайтах укажите формат: ,.1f.
При необходимости настройте условное форматирование:
1. Перейдите в Условное форматирование.
2. Добавьте правило для нужного столбца и настройте цветовые пороги.
После внесения изменений нажмите Создать диаграмму.
Появится новая таблица, которая будет включать:
- Название ВМ
- Среднее количество ОЗУ
- Загрузка ОЗУ, %
- Среднее потребление ОЗУ, ГБ
- Пиковое потребление ОЗУ, ГБ
Нажмите Сохранить.

2. Создание дашборда на основе графика

Чтобы создать новый дашборд на основе графика:

Перейдите в Dashboards.
Нажмите + Дашборд.
В открывшемся разделе на вкладке Диаграммы найдите созданный график.
Перетащите созданный график в дашборд.
Задайте имя дашборда и нажмите Сохранить.

Чтобы добавить фильтрацию по времени:

Откройте режим редактирования дашборда.
В левой панели выберите Редактировать фильтры.
Нажмите + Добавить фильтр.
Укажите тип фильтра: Временной интервал.
Укажите название фильтра.
Нажмите Сохранить.

Фильтрация будет выполняться по временной колонке, указанной в датасете.
