Интеграция с vSphere

В этом разделе описана интеграция Nova Container Platform с vSphere. Основные шаги:

Подготовка шаблонов виртуальных машин в среде vSphere
Настройка пользователя vSphere

1. Подготовка шаблонов виртуальных машин в среде vSphere

В этом разделе описывается процесс подготовки виртуальной машины и создания из неё шаблона, который будет использоваться для развертывания всех виртуальных узлов кластера Nova Container Platform.

2. Создание виртуальной машины

Воспользуйтесь официальной документацией VMware, чтобы создать новую виртуальную машину. Выберите версию документации, соответствующую вашей версии VMware vSphere.

Проверьте совместимость вашей версии VMware vSphere с Nova Container Platform в разделе Перечень матриц совместимости и протестированных интеграций.

При создании виртуальной машины следуйте рекомендациям ниже:

Используйте адаптеры VMware Paravirtual SCSI (PVSCSI) для виртуальных дисков машин
Используйте виртуальные сетевые адаптеры VMware VMXNET3

3. Настройка виртуальной машины

Выполните шаги, указанные ниже для вашей ОС:

Astra Linux Special Edition 1.7.6

Добавьте репозитории для вашей версии ОС.

# Подставьте в переменные значения соответствующие вашей версии ОС
# В данном примере используется версия 1.7.6.uu2
VERSION_BASE="1.7.6"
UPDATE="2"

sudo echo "deb https://dl.astralinux.ru/astra/frozen/1.7_x86-64/${VERSION_BASE}/uu/${UPDATE}/repository-main/ 1.7_x86-64 main contrib non-free" > /etc/apt/sources.list
sudo echo "deb https://dl.astralinux.ru/astra/frozen/1.7_x86-64/${VERSION_BASE}/uu/${UPDATE}/repository-update/ 1.7_x86-64 main contrib non-free" >> /etc/apt/sources.list

Обновите все пакеты ОС.
```
sudo apt update
```
Установите все необходимые пакеты с помощью команды:
```
apt install -y cloud-init curl network-manager
```
Установите пакеты для системы виртуализации.
```
apt install -y open-vm-tools
systemctl enable open-vm-tools.service
```
Разрешите запуск пользовательских скриптов в Open VM Tools.
```
vmware-toolbox-cmd config set deployPkg enable-custom-scripts true
```

Astra Linux Special Edition 1.8.1

Добавьте репозитории для вашей версии ОС.

# Подставьте в переменные значения соответствующие вашей версии ОС
# В данном примере используется версия 1.8.1.uu1
VERSION_BASE="1.8.1"
UPDATE="1"

sudo echo "deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/${VERSION_BASE}/uu/${UPDATE}/repository-main/ 1.8_x86-64 main contrib non-free" > /etc/apt/sources.list

Обновите все пакеты ОС.
```
sudo apt update
```
Установите все необходимые пакеты с помощью команды:
```
apt install -y cloud-init curl network-manager
```
Установите пакеты для системы виртуализации.
```
apt install -y open-vm-tools
systemctl enable open-vm-tools.service
```
Разрешите запуск пользовательских скриптов в Open VM Tools.
```
vmware-toolbox-cmd config set deployPkg enable-custom-scripts true
```

РедОС 7.3 (серт/ФСТЭК)

Добавьте репозитории для вашей версии ОС.

sudo nano /etc/yum.repos.d/redos.repo

[base]
	name=RedOS - Base
	baseurl=https://repo1.red-soft.ru/redos/7.3c/$basearch/os,https://mirror.yandex.ru/redos/7.3c/$basearch/os,http://repo.red-soft.ru/redos/7.3c/$basearch/os
	gpgcheck=1
	gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-RED-SOFT
	enabled=1

[updates]
	name=RedOS - Updates
	baseurl=https://repo1.red-soft.ru/redos/7.3c/$basearch/updates,https://mirror.yandex.ru/redos/7.3c/$basearch/updates,http://repo.red-soft.ru/redos/7.3c/$basearch/updates
	gpgcheck=1
	gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-RED-SOFT
	enabled=1

Установите все необходимые пакеты с помощью команды:
```
dnf install -y cloud-init  curl
```
Установите пакеты для системы виртуализации.
```
dnf install -y open-vm-tools
systemctl enable vmtoolsd
```
Разрешите запуск пользовательских скриптов в Open VM Tools.
```
vmware-toolbox-cmd config set deployPkg enable-custom-scripts true
```
Создайте каталог /usr/lib/cloud-init и добавьте в него символическую ссылку на ds-identify из /usr/libexec/cloud-init.
```
sudo mkdir -p /usr/lib/cloud-init
sudo ln -sf /usr/libexec/cloud-init/ds-identify /usr/lib/cloud-init/ds-identify
```

МосОС 15.5

Добавьте репозитории для вашей версии ОС.

nano /etc/zypp/repos.d/repo-oss.repo

[repo-oss]
	name=Main MosOS Arbat repository
	enabled=0
	autorefresh=1
	baseurl=https://mos-repo.mos.ru/mosos/arbat/15.5/repo/oss/
	path=/
	type=rpm-md
	keeppackages=0

nano /etc/zypp/repos.d/repo-update.repo

[repo-update]
	name=Update repository with updates for MosOS Arbat
	enabled=0
	autorefresh=1
	baseurl=https://mos-repo.mos.ru/mosos/arbat/15.5/repo/update/
	type=NONE
	keeppackages=0

Установите все необходимые пакеты с помощью команды:
```
zypper install -y cloud-init  curl
```
Установите пакеты для системы виртуализации.
```
zypper install -y open-vm-tools
systemctl enable vmtoolsd
```
Разрешите запуск пользовательских скриптов в Open VM Tools.
```
vmware-toolbox-cmd config set deployPkg enable-custom-scripts true
```

Установите конфигурацию службы cloud-init. Файл /etc/cloud/cloud.cfg должен иметь следующее содержимое:

#cloud-config
locale: en_US.UTF-8
users:
- default

datasource_list: ["VMware"]
disable_root: true
ssh_pwauth: false
preserve_hostname: true
manage_etc_hosts: true
ssh_deletekeys: true
ssh_genkeytypes: ['rsa', 'ecdsa', 'ed25519']
syslog_fix_perms: ~
resize_rootfs: true

growpart:
  mode: auto
  devices: ['/']
  ignore_growroot_disabled: false

package_update: false
package_upgrade: false

cloud_init_modules:
- migrator
- seed_random
- bootcmd
- write-files
- growpart
- resizefs
- disk_setup
- mounts
- update_etc_hosts
- ca-certs
- rsyslog
- users-groups
- ssh
cloud_config_modules:
- ssh-import-id
- locale
- set-passwords
- yum-add-repo
- ntp
- timezone
- disable-ec2-metadata
- runcmd
cloud_final_modules:
- package-update-upgrade-install
- write-files-deferred
- reset_rmc
- refresh_rmc_and_interface
- rightscale_userdata
- scripts-vendor
- scripts-per-once
- scripts-per-boot
- scripts-per-instance
- scripts-user
- ssh-authkey-fingerprints
- keys-to-console
- install-hotplug
- phone-home
- final-message
- power-state-change

system_info:
  default_user:
    name: nova-user
    lock_passwd: false
    gecos: Nova user
    groups: [wheel, adm, systemd-journal, sudo]
    sudo: ["ALL=(ALL) NOPASSWD:ALL"]
    shell: /bin/bash
  network:
    renderers: ['netplan', 'network-manager', 'eni', 'sysconfig']
    activators: ['netplan', 'network-manager', 'eni', 'networkd']

Добавьте в автозагрузку службы.

systemctl enable cloud-init
systemctl enable systemd-timesyncd

Выключите межсетевой экран.

# Примечание: Команда может выдать ошибку об отсутствии данного компонента, это нормально
systemctl disable firewalld
systemctl disable ufw

Выключите systemd-resolved.

systemctl disable --now systemd-resolved
rm /etc/resolv.conf
touch /etc/resolv.conf

Настройте именование интерфейсов для сценария инициализации виртуальных машин. Откройте файл /etc/default/grub с помощью текстового редактора и добавьте параметры в строку GRUB_CMDLINE_LINUX.
```
GRUB_CMDLINE_LINUX="selinux=0 apparmor=0 crashkernel=auto"
```
Обновите конфигурацию grub:
Для систем семейства Debian (включая Ubuntu и Astra Linux)
```
update-grub
```
Для систем семейства RHEL и совместимых
```
grub2-mkconfig -o /boot/grub2/grub.cfg
```
Выполните дополнительные настройки для AstraLinux:
Для обеспечения сетевого взаимодействия через API необходимо выполнить следующие условия:
- Управление сетью должно осуществляться исключительно через NetworkManager.
- Все сетевые интерфейсы должны находиться под полным контролем NetworkManager (состояние managed).
- Конфигурация не должна дублироваться или быть задана в устаревших файлах (например, /etc/network/interfaces), которые могут перехватывать управление.
Проверьте конфигурацию /etc/network/interfaces:
source /etc/network/interfaces.d/* auto lo iface lo inet loopback
Настройте NetworkManager на управление всеми интерфейсами. Убедитесь, что файл /etc/NetworkManager/conf.d/managed.conf присутствует и имеет следующее содержание:
[main] dns=default rc-manager=file plugins=ifupdown,keyfile [ifupdown] managed=false
Включите NetworkManager.
systemctl enable NetworkManager
Проверьте timezone. Выполните команду и проверьте время\TZ на всех узлах, синхронизация должна быть активна, TZ верна:
```
timedatectl
```
Если TZ не актуальная и время отличается от текущего, выполните команду:
```
timedatectl set-timezone Europe/Moscow
```
Подготовьте пользовательскую учетную запись согласно статье Подготовка пользовательской учетной записи.

Проведите очистку файлов, созданных в процессе настройки.

cloud-init clean
truncate -s 0 /etc/machine-id /var/log/lastlog /var/log/wtmp /root/.bash_history
rm -rf /etc/udev/rules.d/70-persistent-net.rules
rm -rf /var/lib/dhcp/*
rm -rf /var/lib/dhcp6/*
rm -rf /var/lib/dhclient/*
rm -rf /etc/NetworkManager/system-connections/*
rm -rf /etc/NetworkManager/system-connections/*
rm -rf /var/lib/NetworkManager/*
rm -rf /etc/netplan/*-cloud-init.yaml
rm -f /etc/ssh/ssh_host_*
sudo hostnamectl set-hostname ""

Выключите виртуальную машину.

4. Создание шаблона из виртуальной машины

Воспользуйтесь официальной документацией VMware, чтобы преобразовать подготовленную виртуальную машину в шаблон. Выберите версию документации, соответствующую вашей версии VMware vSphere.

5. Настройка пользователя в vSphere

Для автоматического создания ВМ, изменения их параметров и количества вы можете использовать учетную запись администратора VMware vCenter. Однако рекомендуется создать служебного пользователя с ролью, имеющей ограниченный набор привилегий.

Воспользуйтесь официальной документацией VMware, чтобы подготовить необходимые учетные записи и роли. Выберите версию документации, соответствующую вашей версии VMware vSphere.

В таблице ниже представлен перечень привилегий в vSphere API, необходимых для установки и поддержки жизненного цикла кластеров Nova Container Platform.

	Привилегии в vSphere API
vSphere vCenter	Cns.Searchable InventoryService.Tagging.AttachTag InventoryService.Tagging.CreateCategory InventoryService.Tagging.CreateTag InventoryService.Tagging.DeleteCategory InventoryService.Tagging.DeleteTag InventoryService.Tagging.EditCategory InventoryService.Tagging.EditTag Sessions.ValidateSession StorageProfile.Update StorageProfile.View
vSphere vCenter Cluster	Host.Config.Storage Resource.AssignVMToPool VApp.AssignResourcePool VApp.ImportVirtualMachine.Config.AddNewDisk
vSphere vCenter Resource Pool	Host.Config.Storage Resource.AssignVMToPool VApp.AssignResourcePool VApp.Import VirtualMachine.Config.AddNewDisk
vSphere Datastore	Datastore.AllocateSpace Datastore.Browse Datastore.FileManagement InventoryService.Tagging.ObjectAttachable
vSphere Port Group	Network.Assign
Virtual Machine Folder	InventoryService.Tagging.ObjectAttachable Resource.AssignVMToPool VApp.Import VirtualMachine.Config.AddExistingDisk VirtualMachine.Config.AddNewDisk VirtualMachine.Config.AddRemoveDevice VirtualMachine.Config.AdvancedConfig VirtualMachine.Config.Annotation VirtualMachine.Config.CPUCount VirtualMachine.Config.DiskExtend VirtualMachine.Config.DiskLease VirtualMachine.Config.EditDevice VirtualMachine.Config.Memory VirtualMachine.Config.RemoveDisk VirtualMachine.Config.Rename VirtualMachine.Config.ResetGuestInfo VirtualMachine.Config.Resource VirtualMachine.Config.Settings VirtualMachine.Config.UpgradeVirtualHardware VirtualMachine.Interact.GuestControl VirtualMachine.Interact.PowerOff VirtualMachine.Interact.PowerOn VirtualMachine.Interact.Reset VirtualMachine.Inventory.Create VirtualMachine.Inventory.CreateFromExisting VirtualMachine.Inventory.Delete VirtualMachine.Provisioning.Clone VirtualMachine.Provisioning.MarkAsTemplate VirtualMachine.Provisioning.DeployTemplate
vSphere vCenter Datacenter	InventoryService.Tagging.ObjectAttachable Resource.AssignVMToPool VApp.Import VirtualMachine.Config.AddExistingDisk VirtualMachine.Config.AddNewDisk VirtualMachine.Config.AddRemoveDevice VirtualMachine.Config.AdvancedConfig VirtualMachine.Config.Annotation VirtualMachine.Config.CPUCount VirtualMachine.Config.DiskExtend VirtualMachine.Config.DiskLease VirtualMachine.Config.EditDevice VirtualMachine.Config.Memory VirtualMachine.Config.RemoveDisk VirtualMachine.Config.Rename VirtualMachine.Config.ResetGuestInfo VirtualMachine.Config.Resource VirtualMachine.Config.Settings VirtualMachine.Config.UpgradeVirtualHardware VirtualMachine.Interact.GuestControl VirtualMachine.Interact.PowerOff VirtualMachine.Interact.PowerOn VirtualMachine.Interact.Reset VirtualMachine.Inventory.Create VirtualMachine.Inventory.CreateFromExisting VirtualMachine.Inventory.Delete VirtualMachine.Provisioning.Clone VirtualMachine.Provisioning.DeployTemplate VirtualMachine.Provisioning.MarkAsTemplate Folder.Create Folder.Delete

Привилегии в vSphere API

vSphere vCenter

Cns.Searchable
InventoryService.Tagging.AttachTag
InventoryService.Tagging.CreateCategory
InventoryService.Tagging.CreateTag
InventoryService.Tagging.DeleteCategory
InventoryService.Tagging.DeleteTag
InventoryService.Tagging.EditCategory
InventoryService.Tagging.EditTag
Sessions.ValidateSession
StorageProfile.Update
StorageProfile.View

vSphere vCenter Cluster

Host.Config.Storage
Resource.AssignVMToPool
VApp.AssignResourcePool
VApp.ImportVirtualMachine.Config.AddNewDisk

vSphere vCenter Resource Pool

Host.Config.Storage
Resource.AssignVMToPool
VApp.AssignResourcePool
VApp.Import
VirtualMachine.Config.AddNewDisk

vSphere Datastore

Datastore.AllocateSpace
Datastore.Browse
Datastore.FileManagement
InventoryService.Tagging.ObjectAttachable

vSphere Port Group

Network.Assign

Virtual Machine Folder

InventoryService.Tagging.ObjectAttachable
Resource.AssignVMToPool
VApp.Import
VirtualMachine.Config.AddExistingDisk
VirtualMachine.Config.AddNewDisk
VirtualMachine.Config.AddRemoveDevice
VirtualMachine.Config.AdvancedConfig
VirtualMachine.Config.Annotation
VirtualMachine.Config.CPUCount
VirtualMachine.Config.DiskExtend
VirtualMachine.Config.DiskLease
VirtualMachine.Config.EditDevice
VirtualMachine.Config.Memory
VirtualMachine.Config.RemoveDisk
VirtualMachine.Config.Rename
VirtualMachine.Config.ResetGuestInfo
VirtualMachine.Config.Resource
VirtualMachine.Config.Settings
VirtualMachine.Config.UpgradeVirtualHardware
VirtualMachine.Interact.GuestControl
VirtualMachine.Interact.PowerOff
VirtualMachine.Interact.PowerOn
VirtualMachine.Interact.Reset
VirtualMachine.Inventory.Create
VirtualMachine.Inventory.CreateFromExisting
VirtualMachine.Inventory.Delete
VirtualMachine.Provisioning.Clone
VirtualMachine.Provisioning.MarkAsTemplate
VirtualMachine.Provisioning.DeployTemplate

vSphere vCenter Datacenter

InventoryService.Tagging.ObjectAttachable
Resource.AssignVMToPool
VApp.Import
VirtualMachine.Config.AddExistingDisk
VirtualMachine.Config.AddNewDisk
VirtualMachine.Config.AddRemoveDevice
VirtualMachine.Config.AdvancedConfig
VirtualMachine.Config.Annotation
VirtualMachine.Config.CPUCount
VirtualMachine.Config.DiskExtend
VirtualMachine.Config.DiskLease
VirtualMachine.Config.EditDevice
VirtualMachine.Config.Memory
VirtualMachine.Config.RemoveDisk
VirtualMachine.Config.Rename
VirtualMachine.Config.ResetGuestInfo
VirtualMachine.Config.Resource
VirtualMachine.Config.Settings
VirtualMachine.Config.UpgradeVirtualHardware
VirtualMachine.Interact.GuestControl
VirtualMachine.Interact.PowerOff
VirtualMachine.Interact.PowerOn
VirtualMachine.Interact.Reset
VirtualMachine.Inventory.Create
VirtualMachine.Inventory.CreateFromExisting
VirtualMachine.Inventory.Delete
VirtualMachine.Provisioning.Clone
VirtualMachine.Provisioning.DeployTemplate
VirtualMachine.Provisioning.MarkAsTemplate
Folder.Create
Folder.Delete

6. Получение информации о VMware vSphere

6.1. Получение корневого сертификата vCenter

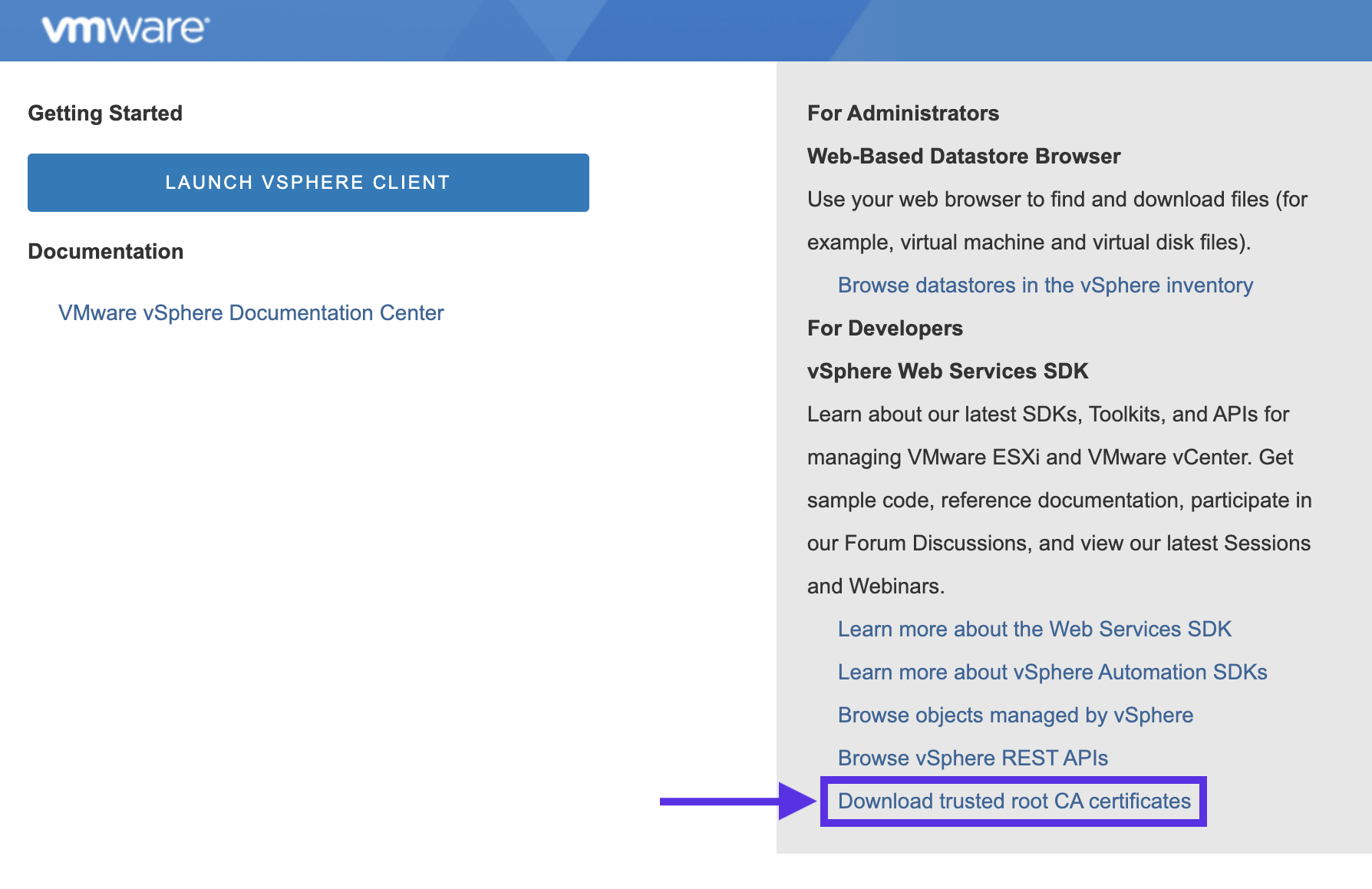

Скачайте корневые сертификаты vCenter с главной страницы его веб-интерфейса, как показано на рисунке ниже.

Рисунок 1. Получение корневых сертификатов сервера VMware vCenter

Распакуйте полученный архив, выполнив следующую команду:

unzip vcenter_certificates.zip

Archive:  vcenter_certificates.zip
  inflating: certs/lin/dbad4059.0
  inflating: certs/mac/dbad4059.0
  inflating: certs/win/dbad4059.0.crt
  inflating: certs/lin/8048c56c.r2

В директории certs/lin получите корневой СА-сертификат vCenter.
```
certs/lin
├── 5db219db.0
├── 5db219db.r1
├── 8048c56c.0
├── 8048c56c.1
├── 8048c56c.r0
├── 8048c56c.r2
├── dbad4059.0
├── dbad4059.1
├── dbad4059.r0
└── dbad4059.r1
```
Проверьте, что полученный сертификат действительно является корневым, выполнив команду:
```
openssl x509 -text -noout -in certs/lin/5db219db.0 | grep 'CA'

CA:TRUE, pathlen:0
```
где 5db219db.0 - имя проверяемого файла сертификата.
Закодируйте в base64 полученный сертификат:
```
cat 5db219db.0 | base64 -w0
```
Закодированный сертификат потребуется вам в дальнейшем для установки платформы.

7. Рекомендуется к выполнению

Подготовка пользовательской учетной записи
