Для создания и развертывания собственного продукта используется программное обеспечение централизованного управления плейбуками — AWX. В качестве целевого продукта выбрана система управления секретами — Vault.

Настоящая инструкция описывает процесс развертывания системы Vault с использованием Конструктора Cloudlink и AWX.

1. Создание шаблона в AWX

Для подключения перейдите по ссылке https://awx.FQDN_Cloudlink/

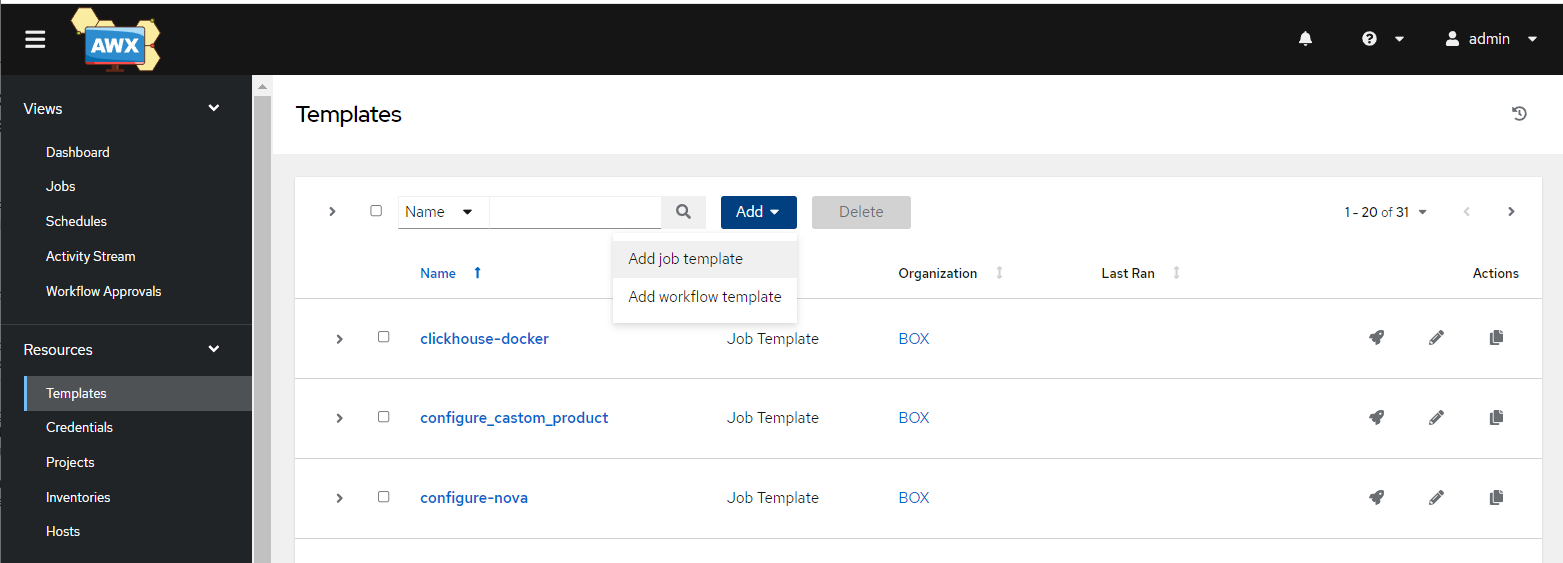

Перейдите во вкладку Templates и нажмите Add.
Выберите Add job template.

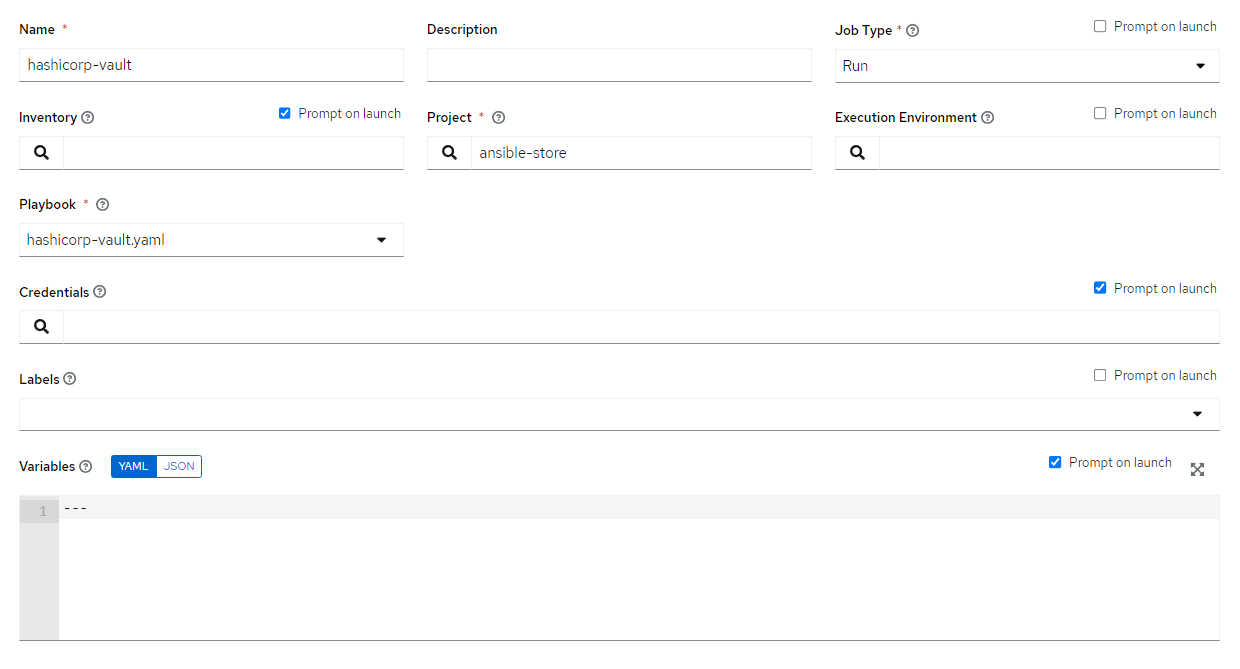

Укажите следующие параметры нового Job template

Name — название шаблона, будет использовано в графе продукта и должно быть уникальным.
Job Type — тип шаблона указать RUN
Project — название git-репозитория.

Playbook — наименование плейбука, который будет запускать развертывание продукта

Репозиторий с плейбуками может быть размещен во встроенном инструменте Gitea или подключен извне.

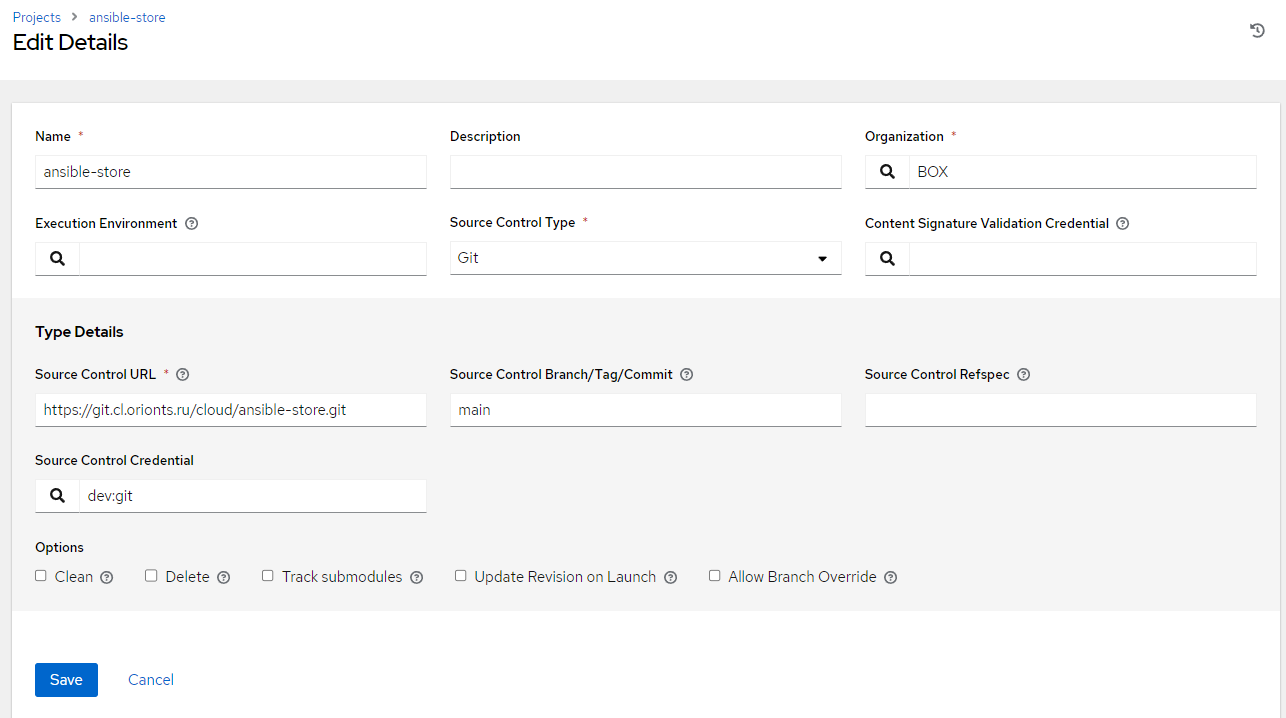

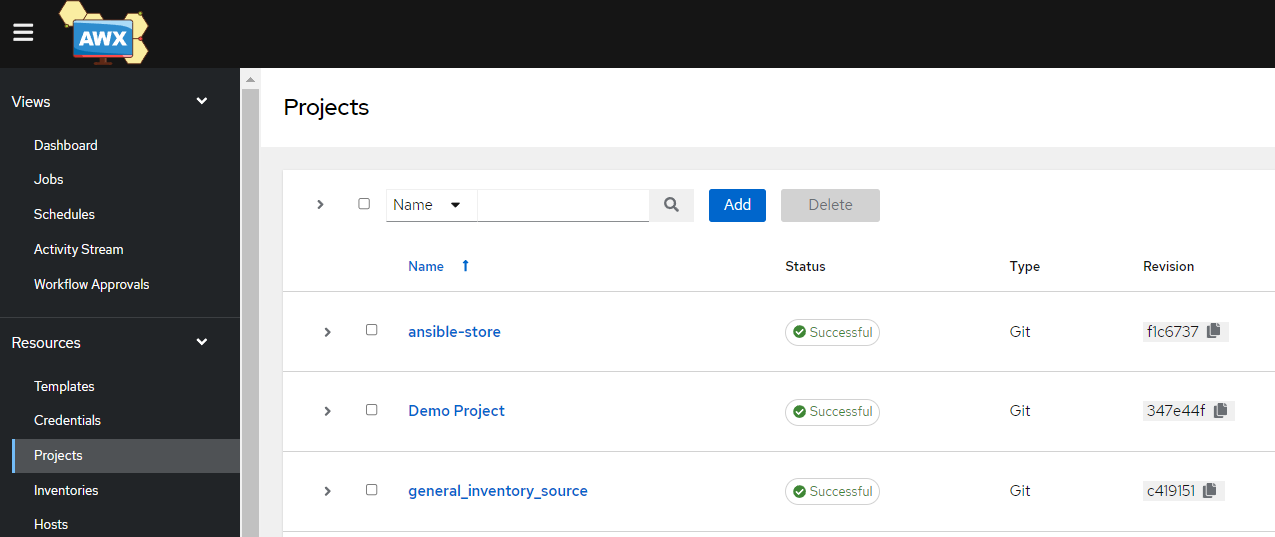

Для добавления репозитория перейдите в AWX → откройте вкладку Projects →нажмите Add.

Укажите название (Name), организацию (Organization), тип источника (Source Control Type), URL источника (Source Control URL), название ветки репозитория (Source Control Branch) и учетные данные для подключения(Source control credential).

2. Создание плейбука (Playbook)

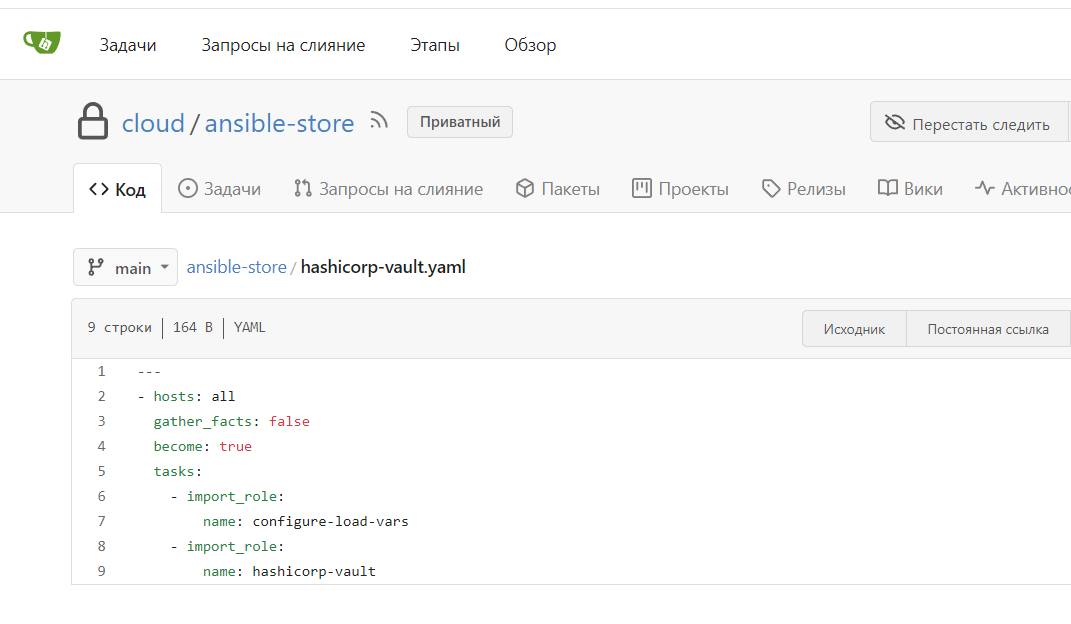

Рассмотрим на примере плейбука для развертывания продукта Vault. Основным файлом для исполнения является файл hashicorp-vault.yaml, указанный в параметре Playbook для шаблона в AWX.

В данном случае данный файл содержит описание ролей, которые будут исполняться:

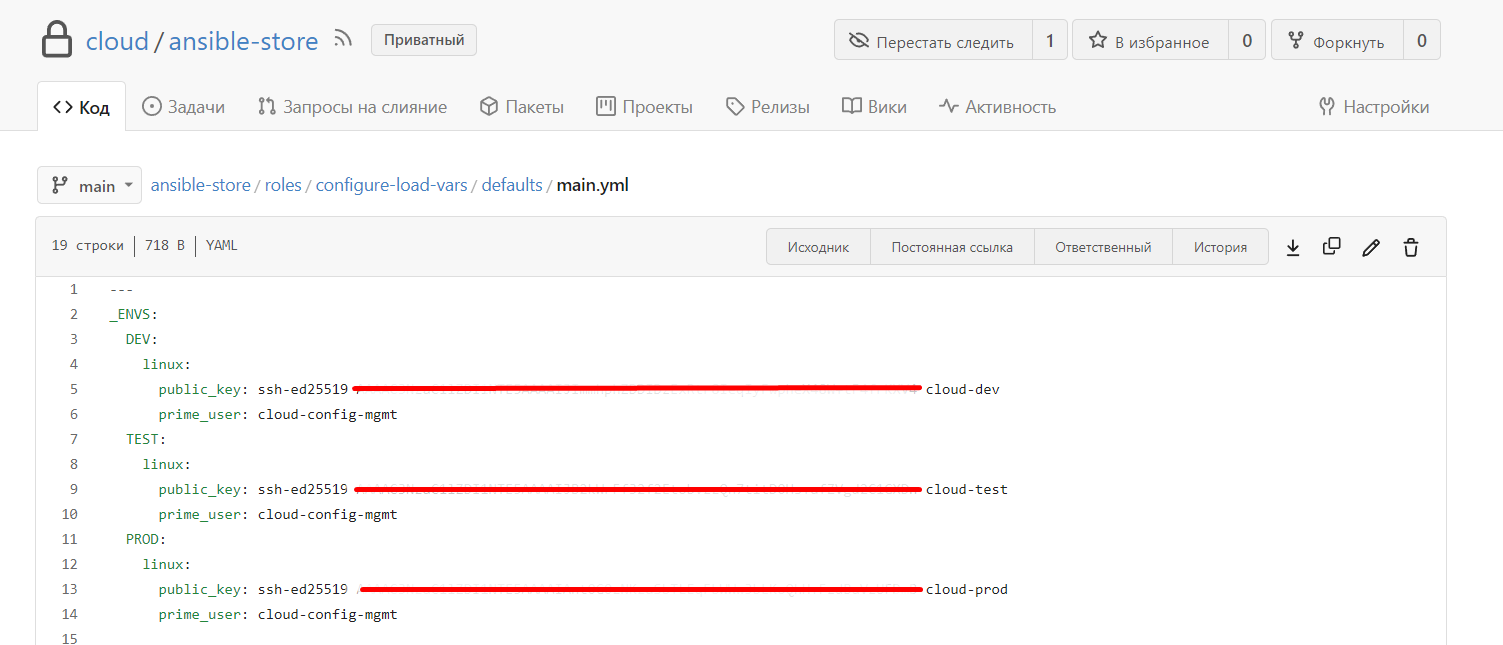

Роль configure-load-vars — импортирует параметры для подключения к средам исполнения продукта, которые заданы в виде Credentials в AWX.

Роль hashicorp-vault — собирает информацию о типе операционной системы (т.е. на базе Debian или RHEL), на базе которой необходимо развернуть Vault. В зависимости от этой ОС роль hashicorp-vault запускает задачи по разворачиванию.

Например если при заказе продукта на базе ОС Alma будет запущена задача task rhel.yaml, в результате выполнения которой будет устанавливает пакет Vault при помощи пакетного менеджера dnf из подключенного репозитория.

В результате выполнения плейбука необходимо вывести параметры для подключения к развернутому экземпляру Vault - токен, ключ и URL.

Рекомендуется использовать модуль set_stats`.

Полученные параметры будут использованы в графе.

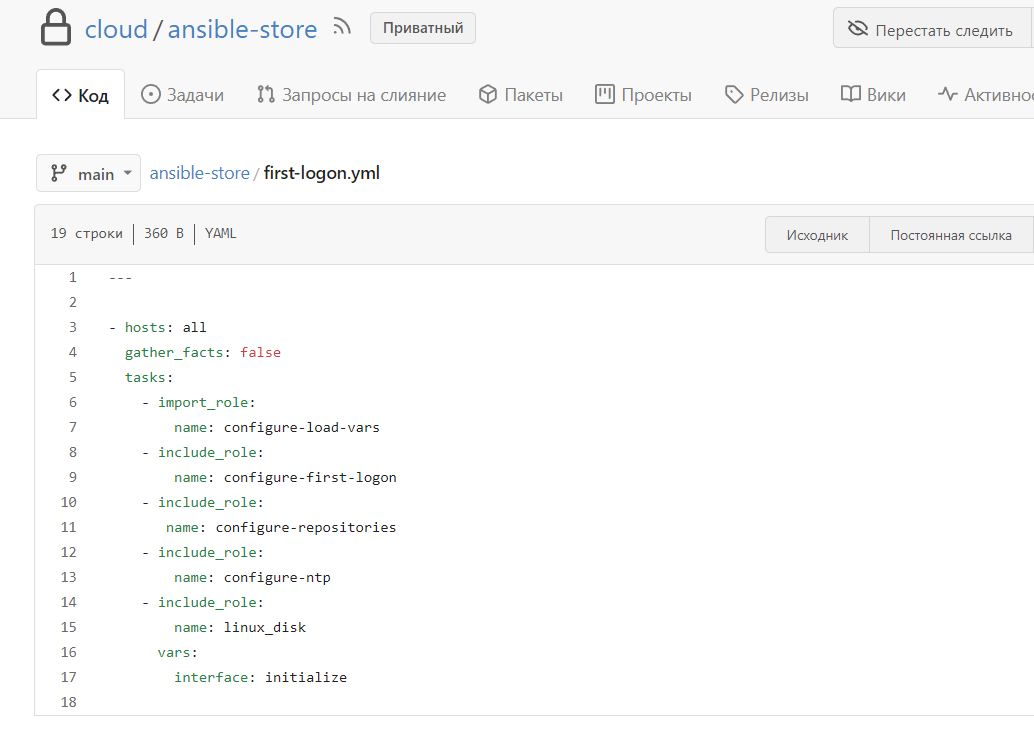

Перед созданием любого продукта автоматически выполняется плейбук fist-logon.yml. Он содержит следующие роли:

configure-load-vars — импортирует переменные для подключения к средам исполнения продукта, которые заданы в виде Credentials в AWX
configure-first-logon — проверяет доступность среды для развертывания продукта и добавляет ключи для доступа к виртуальной машине с продуктом.
configure-repositories — настраивает доступ к репозиторию с пакетами для установки, по умолчанию используется встроенный на базе Nexus. При необходимости можно добавить внешний репозиторий.
configure-ntp — настраивает NTP-сервер.
linux_disk — создает дополнительные диски при указании в заказе продукта точки монтирования.

Разместите пакеты для установки в репозиторий.

+ В качестве встроенного репозитория для пакетов используется Nexus.

3. Создание графа в Конструкторе Cloudlink

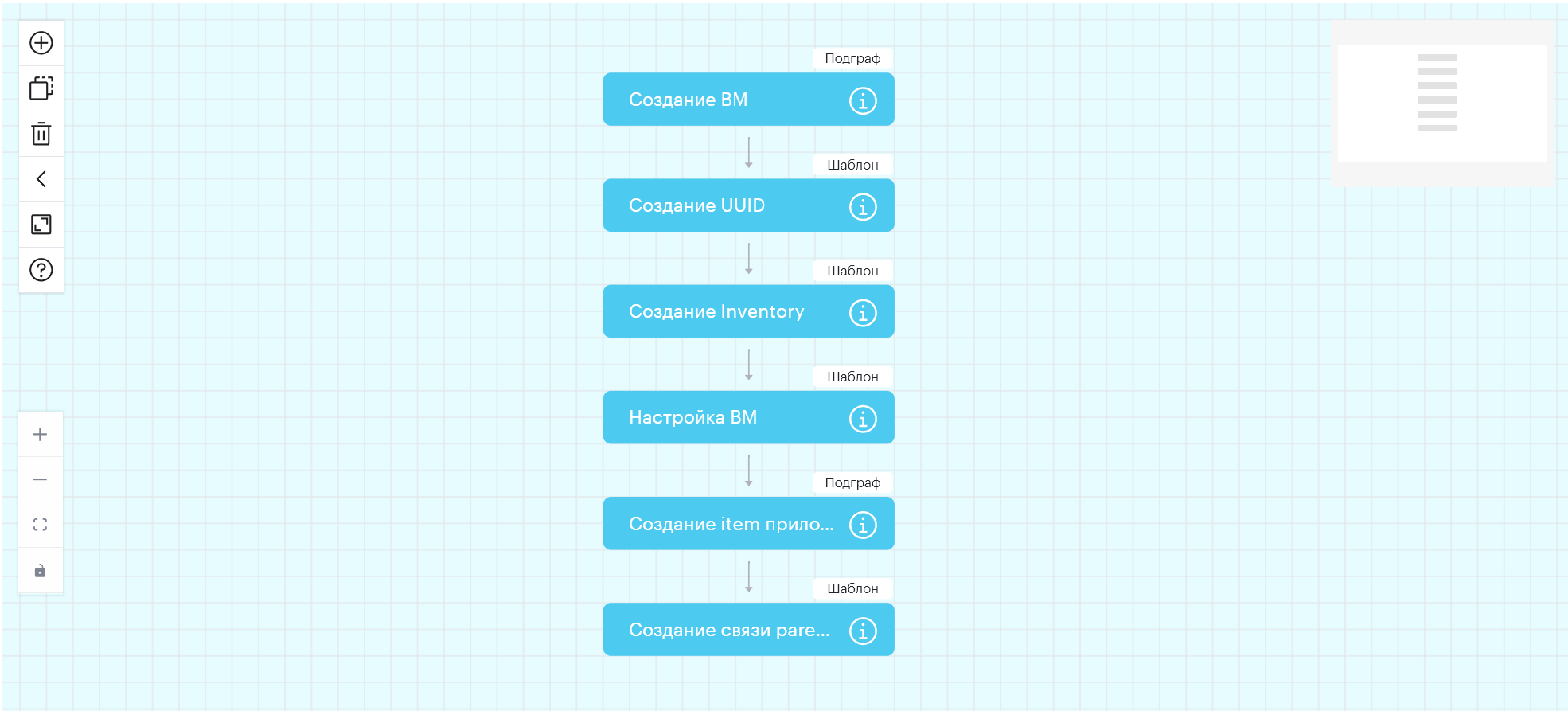

Структура графа для сценария с продуктом Vault включает в себя 6 узлов, которые используют встроенные шаблоны или подграфы:

Узел Создание ВМ — создает виртуальную машину, на базе которой будет развернут продукт Vault.
Узел Создание UUID — генерирует уникальный идентификатор item.
Узел Создание Inventory — получает параметры.
Узел Настройка ВМ — выполняет плейбуки по развертыванию Vault на виртуальной машине.
Узел Создание item приложения — генерирует уникальный идентификатор item.
Узел Создание связи parent-child — создает формы отображения заказа.

В примере с Vault в форме будет отображаться: версия Vault, точка подключения, а также Root Token и Unseal Keys развёрнутого Vault.

3.1. Ввод основных данных графа

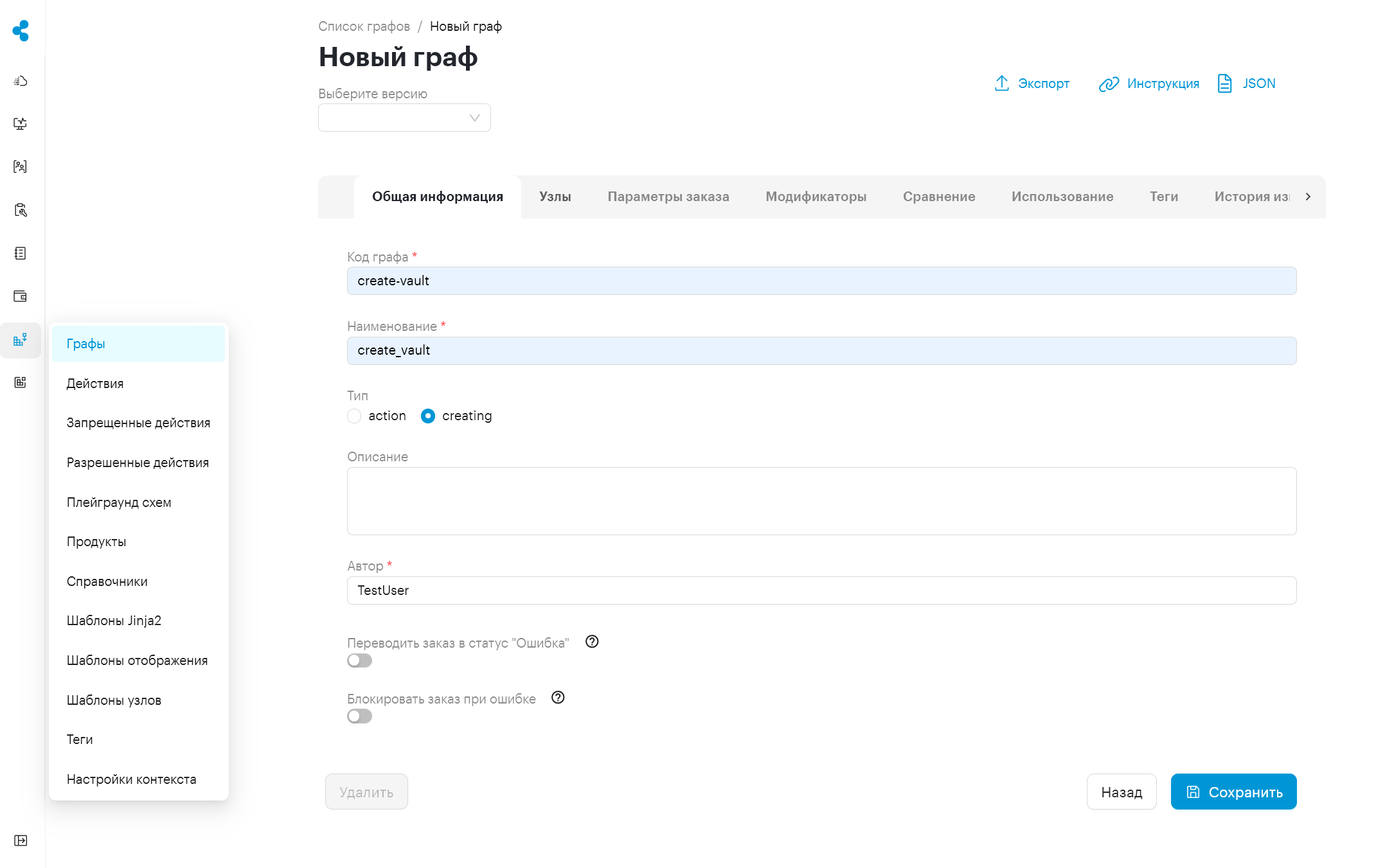

В Control Panel Cloudlink перейдите в Конструктор → Графы и нажмите +.
Во вкладке Общая информация введите следующие параметры:
- Код графа — уникальный символьный идентификатор продукта. Он может содержать только прописные латинские символы, цифры, нижнее подчеркивание,тире двоеточие и точку.
- Наименование — символьное название продукта.
- Тип — выберите creating.
- Описание(опционально) — укажите отличительную особенность продукта.
- Автор — введите имя или инициалы автора продукта.

  Код графа,наименование и автор необходимы для идентификации и управления графом в системе.
- При необходимости активируйте опции, отрабатывающие в случае некорректного проигрывания графа: Переводить заказ в статус Ошибка и Блокировать заказ при ошибке.

3.2. Создание узлов графа

Добавьте узлы в граф:

Для этого перейдите во вкладку Узлы и нажмите кнопку +.

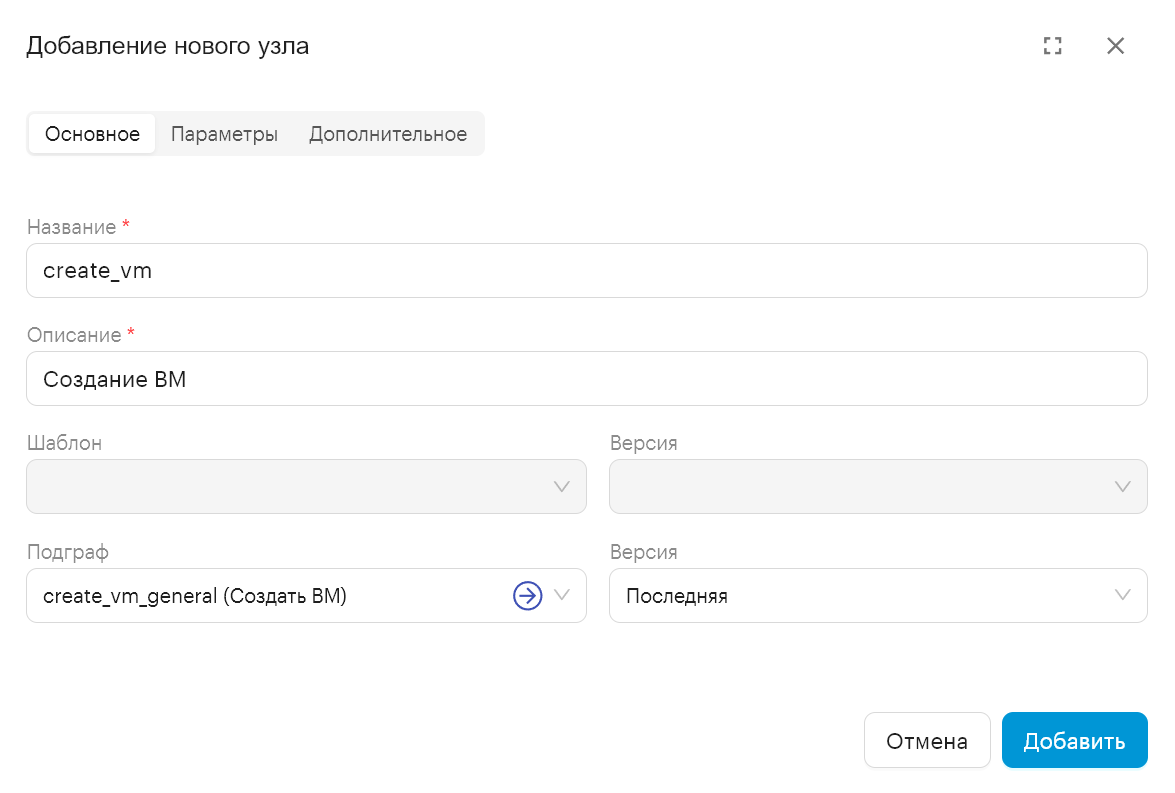

Создайте первый узел:

Введите основные свойства:
- Название — create_vm
- Описание — Создание ВМ
- Подграф — выберите create_vm_general

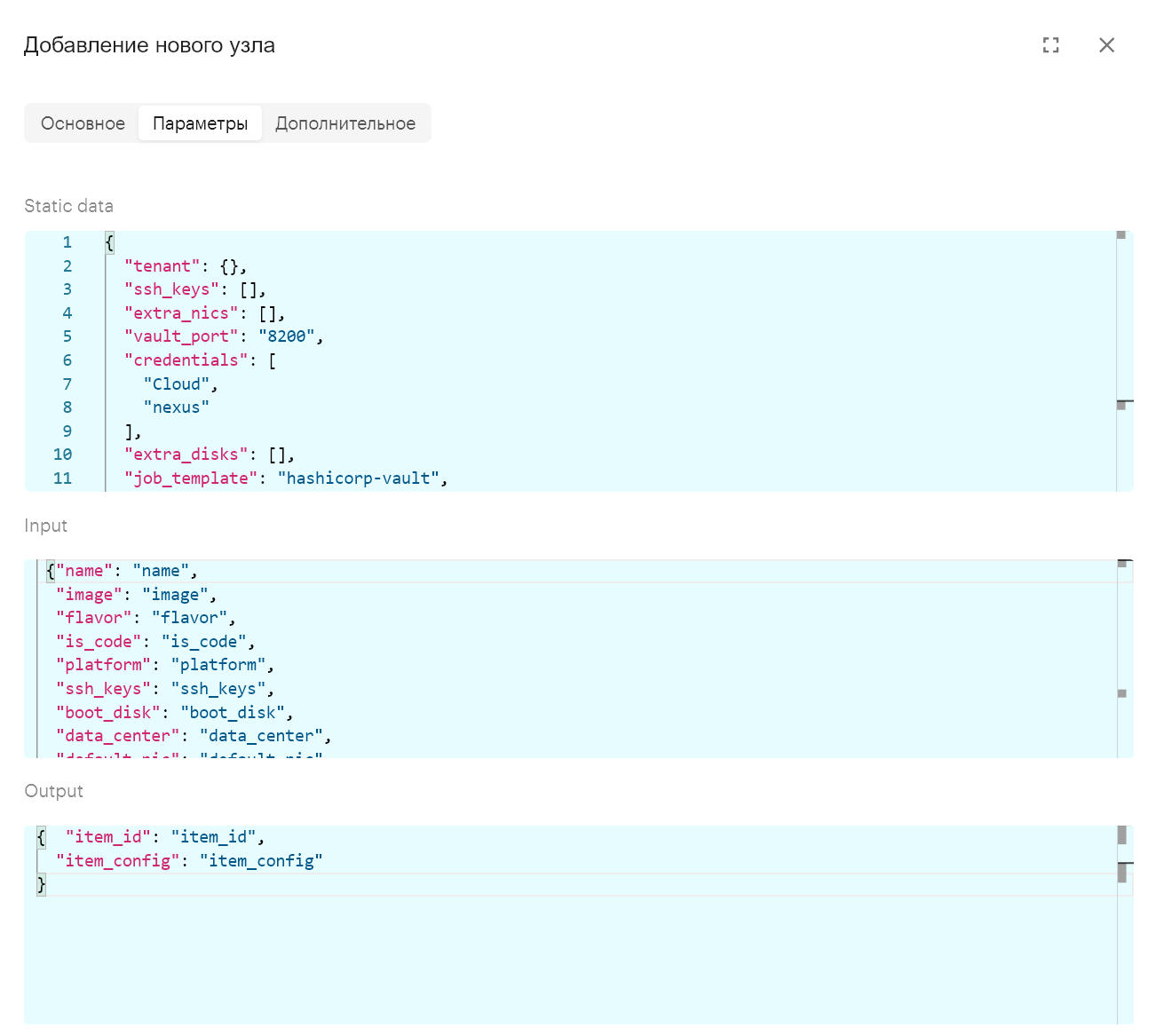

Во вкладке Параметры:

В блоке Static Data введите статические данные.

Данные из блока Static data можно использовать во всем графе, их достаточно указать единожды.

В примере с Vault в качестве статических данных указаны:

{
  "tenant": {},
  "ssh_keys": [],
  "extra_nics": [],
  "vault_port": "8200",
  "credentials": [
    "Cloud",
    "nexus"
  ],
  "extra_disks": [],
  "job_template": "hashicorp-vault",
  "business_line": "general",
  "vault_version": "1.15.5",
  "os_local_users": [],
  "ntp_server_data": {
    "host": "",
    "port": ""
  },
  "inventory_status": "native",
  "uuidgen_template": "{{ uuidgen() }}",
  "inventory_template": "{% set inventory = {'all': {'hosts': {}, 'vars': {'vault_port': vault_port, 'vault_version': vault_version}}} %}{% set _ = inventory.all.hosts.update({item_config.hostname: {'ansible_host': item_config.default_v4_address, 'machine': item_config}}) %}{% set _ = inventory.all.vars.update({}) %}{{ inventory | tojson }}"
}

Описание дополнительных переменных для Vault:

vault_port — порт в этом примере используется для WEB UI Vault.
vault_version — параметр используется при загрузке Vault из локального репозитория.
inventory_template — в шаблоне Jinja указаны параметры 'vars': {'vault_port': vault_port, 'vault_version': vault_version}. Они будут сохранены во временном инвентарном файле при запуске Job

В блоке Input в качестве входящий данных укажите:

{
 "name": "name",
  "image": "image",
  "flavor": "flavor",
  "is_code": "is_code",
  "platform": "platform",
  "ssh_keys": "ssh_keys",
  "boot_disk": "boot_disk",
  "data_center": "data_center",
  "default_nic": "default_nic",
  "extra_disks": "extra_disks",
  "extra_mounts": "extra_mounts",
  "business_line": "business_line",
  "resource_pool": "resource_pool",
  "ntp_server_url": "ntp_server_data['host']",
  "os_local_users": "os_local_users",
  "environment_type": "environment_type"
}

В блоке Output в качестве исходящий данных укажите:
```
{
  "item_id": "item_id",
  "item_config": "item_config"
}
```

Нажмите Добавить, чтобы завершить создание первого узла.

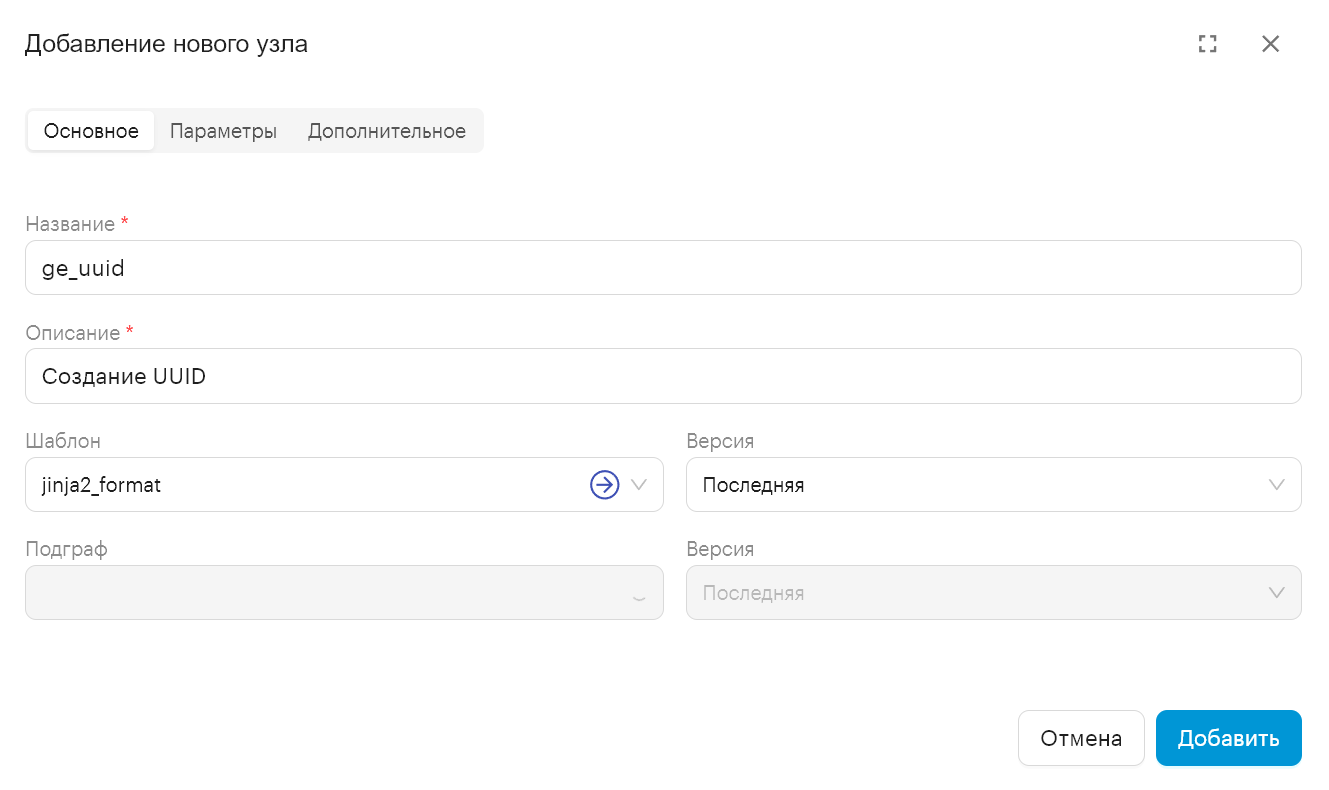

Во вкладке Узлы нажмите кнопку + и создайте второй узел:
1. Введите основные свойства:
  - Название — ge_uuid
  - Описание — Создание UUID
  - Шаблон — выберите jinja2_format

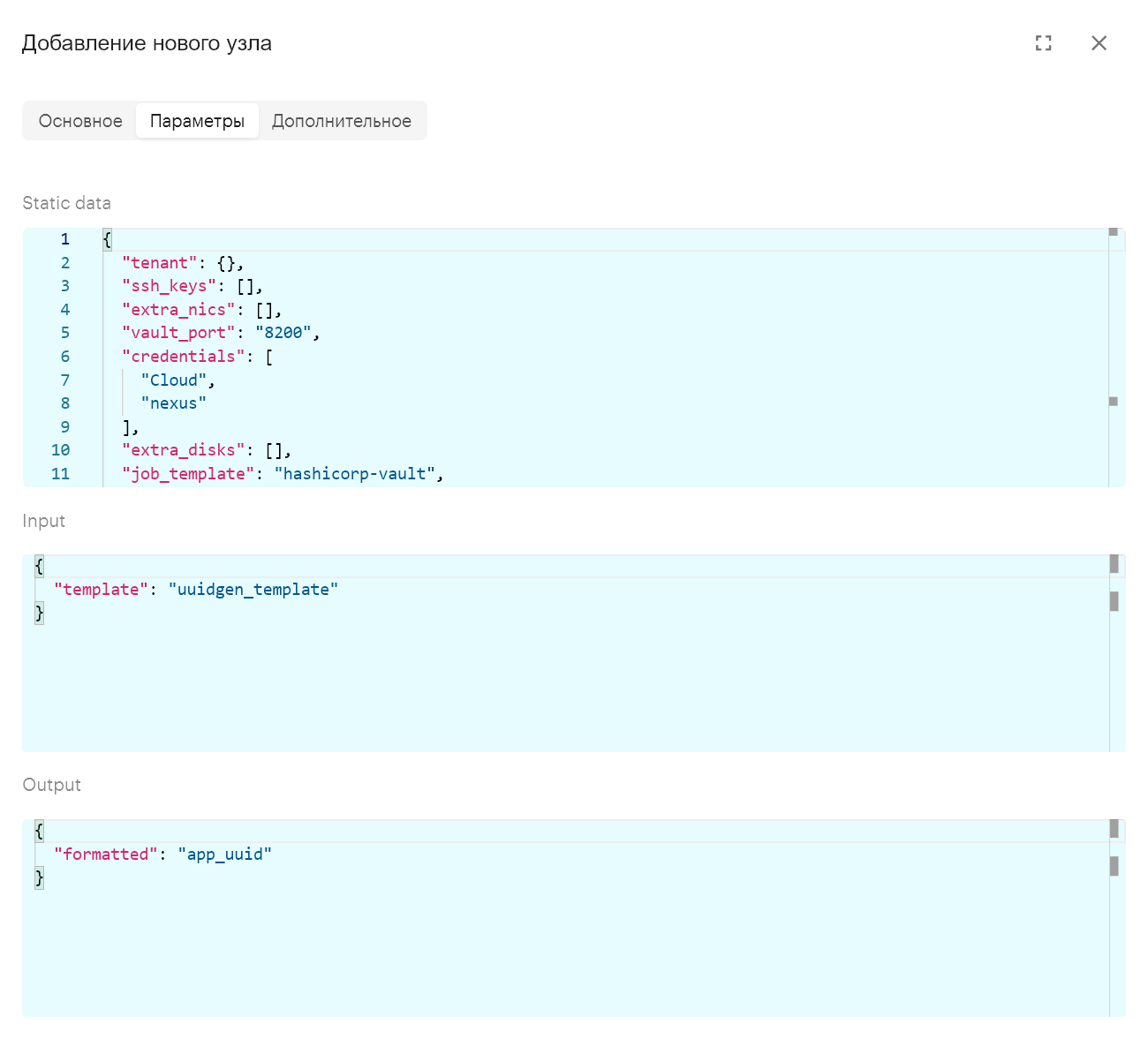

2. Во вкладке Параметры:
  - В блоке Static Data данные наследуются из первого узла в графе.
  - В блоке Input в качестве входящий данных укажите:

    {"template": "uuidgen_template"}
  - В блоке Output в качестве исходящий данных укажите:

    {"formatted": "app_uuid"}
3. Нажмите Добавить, чтобы завершить создание второго узла.

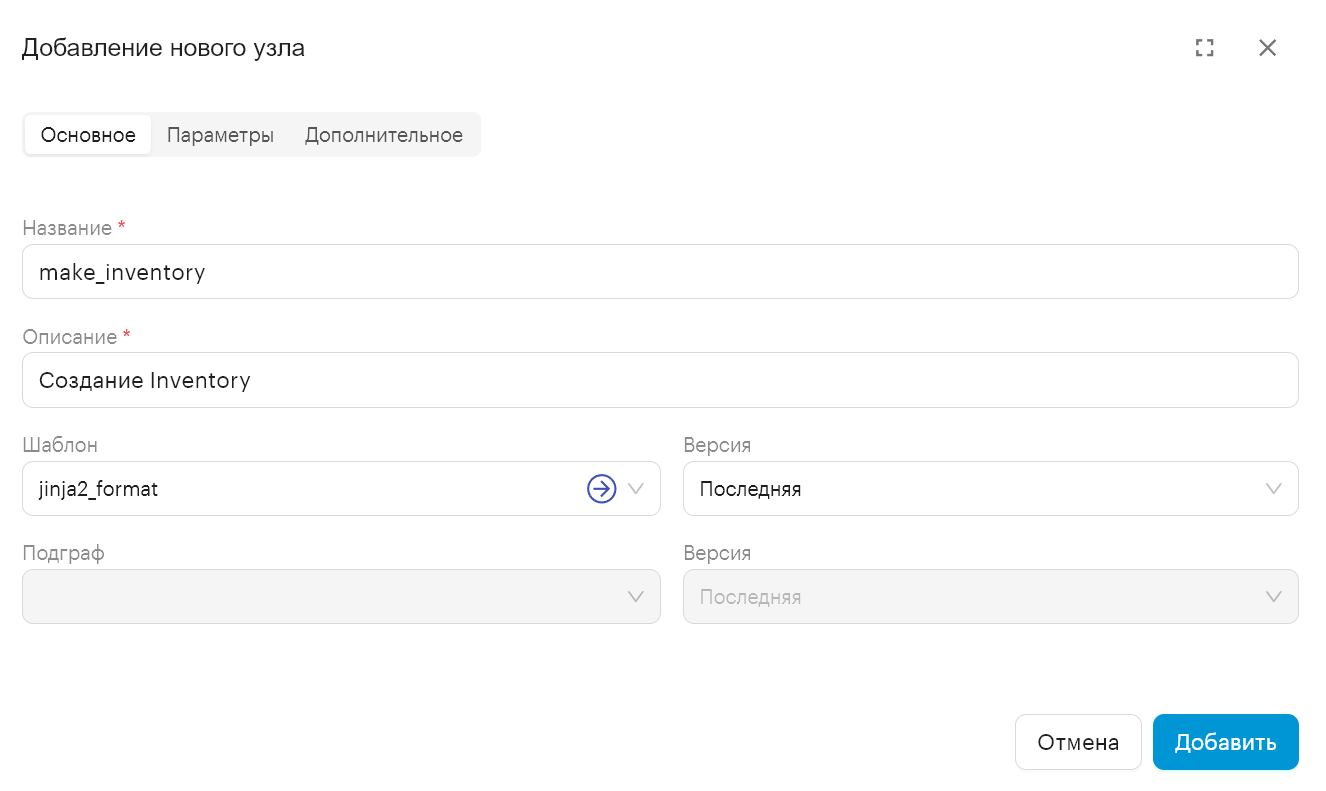

Во вкладке Узлы нажмите кнопку + и создайте третий узел:
1. Введите основные свойства:
  - Название — make_inventory
  - Описание — Создание Inventory
  - Шаблон — выберите jinja2_format
2. Во вкладке Параметры:
  - В блоке Static Data данные наследуются из первого узла в графе.
  - В блоке Input в качестве входящий данных укажите:

    { "item_id": "item_id", "template": "inventory_template", "from_json": "True", "vault_port": "vault_port", "item_config": "item_config", "vault_version": "vault_version" }

    В этом узле графа мы не указываем значения vault_port и vault_version, а указываем названия самих переменных, так как ранее версия и порт были указаны в статичных данных.
  - В блоке Output в качестве исходящий данных укажите:

    { "formatted": "inventory" }
3. Нажмите Добавить, чтобы завершить создание третьего узла.

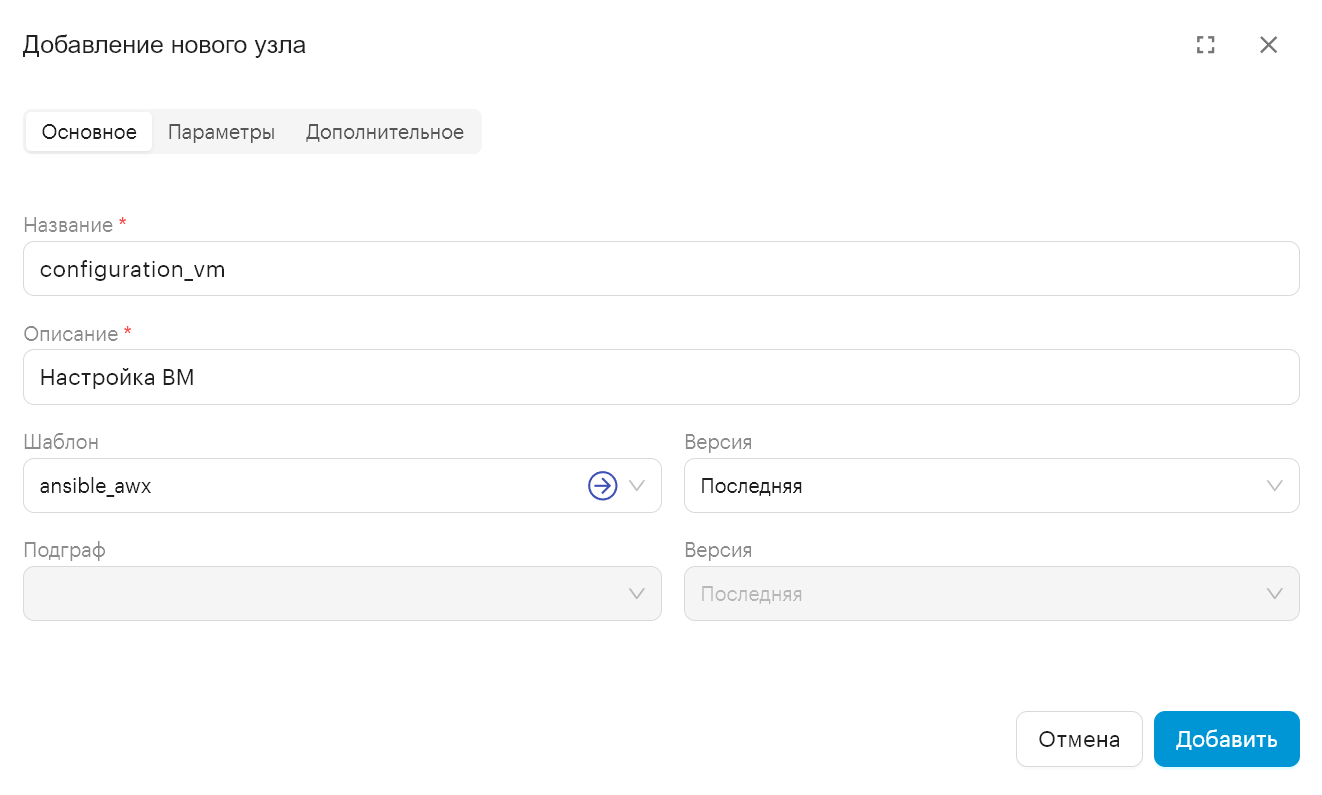

Во вкладке Узлы нажмите кнопку + и создайте четвертый узел:

Введите основные свойства:
- Название — configuration_vm
- Описание — Настройка ВМ
- Шаблон — выберите ansible_awx

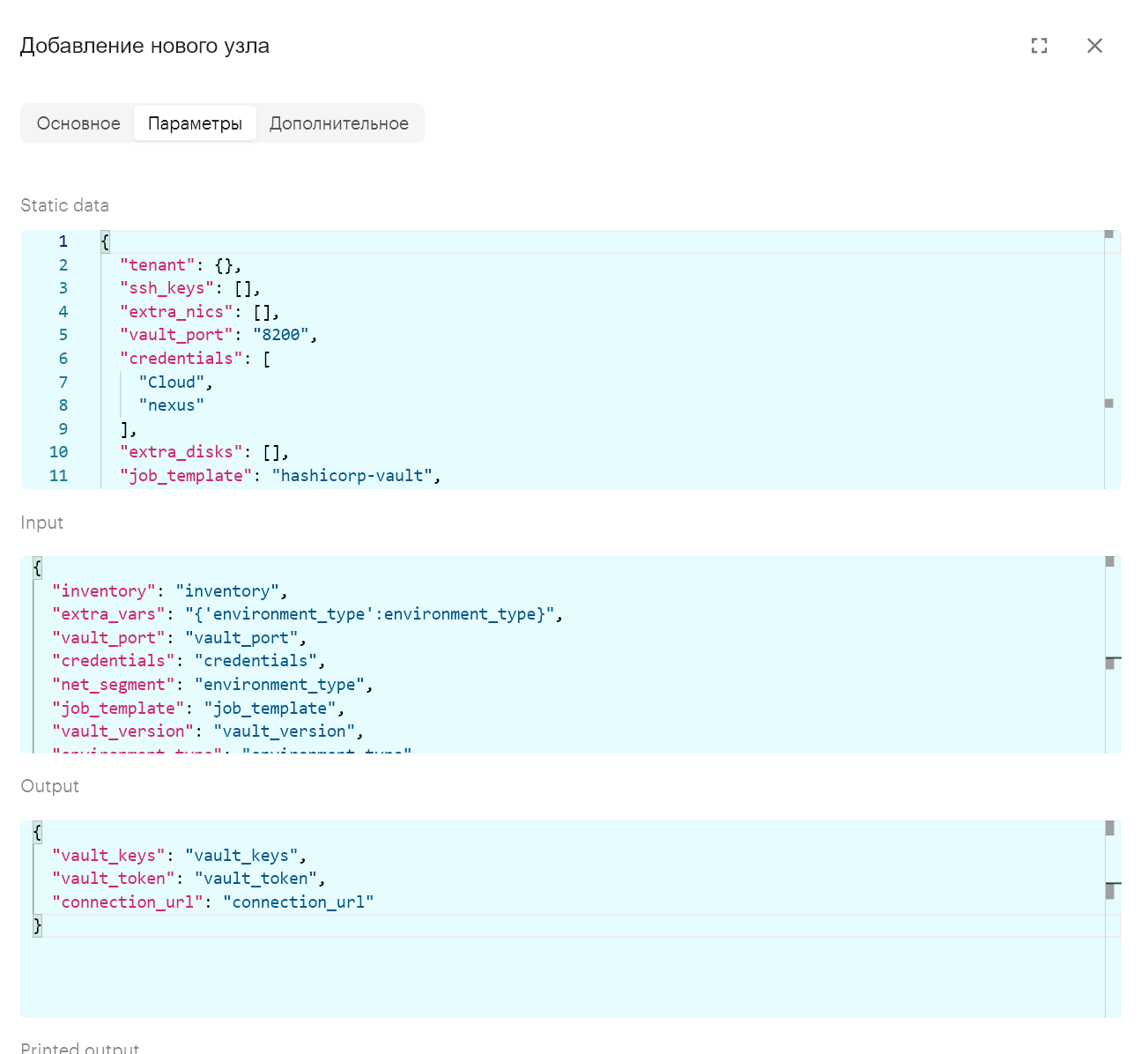

Во вкладке Параметры:

В блоке Static Data данные наследуются из первого узла в графе.

В блоке Input в качестве входящий данных укажите:

{
  "inventory": "inventory",
  "extra_vars": "{'environment_type':environment_type}",
  "vault_port": "vault_port",
  "credentials": "credentials",
  "net_segment": "environment_type",
  "job_template": "job_template",
  "vault_version": "vault_version",
  "environment_type": "environment_type"
}

В блоке Output в качестве исходящий данных укажите:

{
  "vault_keys": "vault_keys",
  "vault_token": "vault_token",
  "connection_url": "connection_url"
}

Исходящие данные должны совпадать с артефактами запуска Playbook. Для того чтобы в результате запуска Playbook в AWX остались артефакты, в роли необходимо использовать модуль set_stats. В примере с Vault модуль используется следующим образом:

- set_stats:
    data:
      vault_token: "{{ vault_init_result.json.root_token }}"
      vault_keys: "{{ vault_init_result.json.keys_base64 }}"
      connection_url: "{{ 'http://' + ansible_host | string + ':' + vault_port | string }}"

В данном модуле в качестве артефактов root_token устанавливаются Vault и unseal_keys, а также указываем составной connection_url. Ключи артефактов (stats), которые вы указываете, должны совпадать с исходящими данными узла графа.

Нажмите Добавить, чтобы завершить создание четвертого узла.

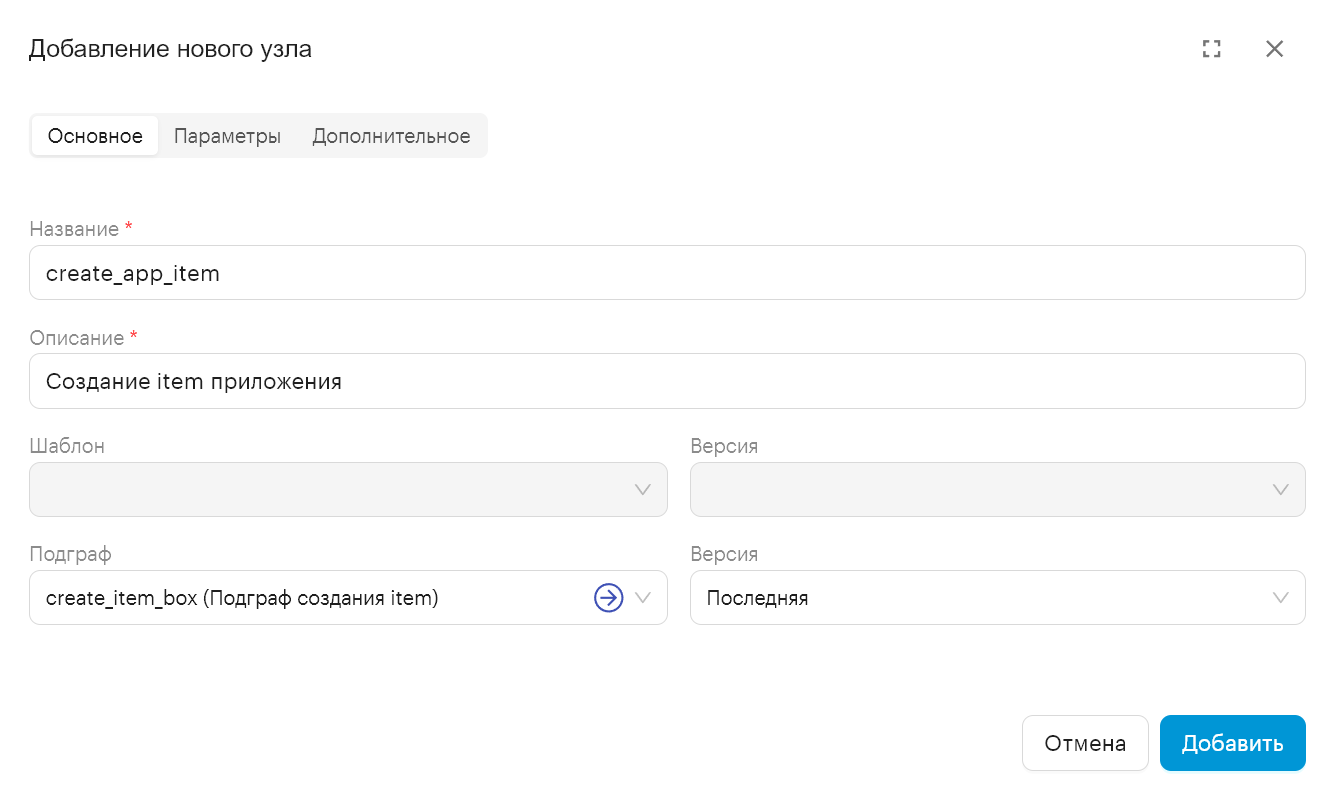

Во вкладке Узлы нажмите кнопку + и создайте пятый узел:

Введите основные свойства:
- Название - create_app_item
- Описание - Создание item приложения
- Подграф - create_item_box

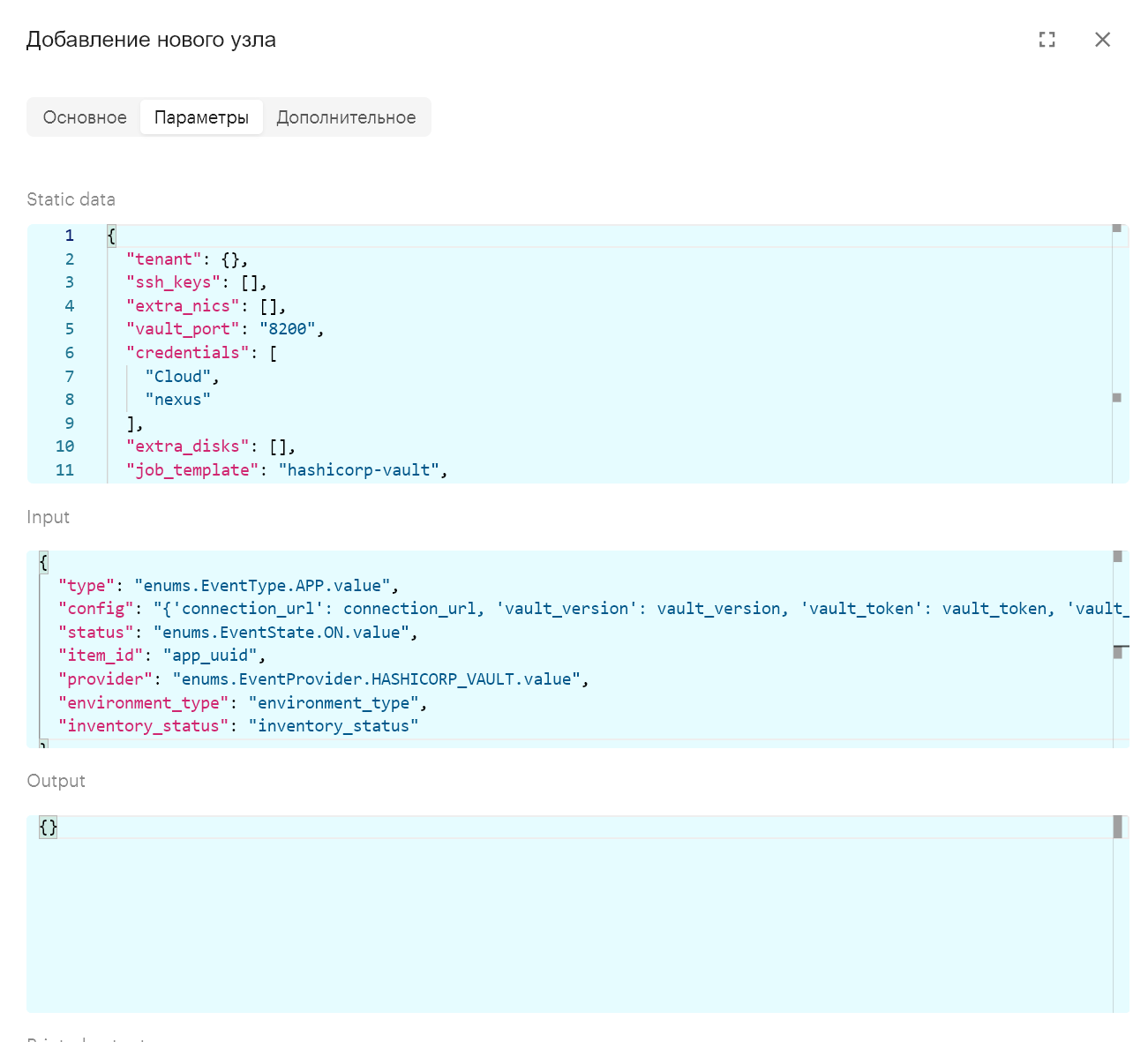

Во вкладке Параметры:

В блоке Static Data данные наследуются из первого узла в графе.

В блоке Input в качестве входящий данных укажите:

{
  "type": "enums.EventType.APP.value",
  "config": "{'connection_url': connection_url, 'vault_version': vault_version, 'vault_token': vault_token, 'vault_keys': vault_keys}",
  "status": "enums.EventState.ON.value",
  "item_id": "app_uuid",
  "provider": "enums.EventProvider.HASHICORP_VAULT.value",
  "environment_type": "environment_type",
  "inventory_status": "inventory_status"
}

Пояснение к полям:

config — параметры конфигурации, которые используются для настройки отображения продукта.

Здесь нужно указать:
- connection_url — URL подключения,
- vault_version — версию Vault,
- vault_token — токен для доступа,
- vault_keys — ключи Vault.

  Эти значения берутся из ранее созданных узлов.
status — текущее состояние события. Значение ON означает, что событие активно.
item_id — идентификатор элемента (в данном случае — UUID приложения).
provider — провайдер, связанный с этим событием. Укажите провайдера, который был ранее создан в разделе Конструктор → Справочник. Например: "HASHICORP_VAULT".

В блоке Output исходящие параметры не заполняются.

Нажмите Добавить, чтобы завершить создание пятого узла.

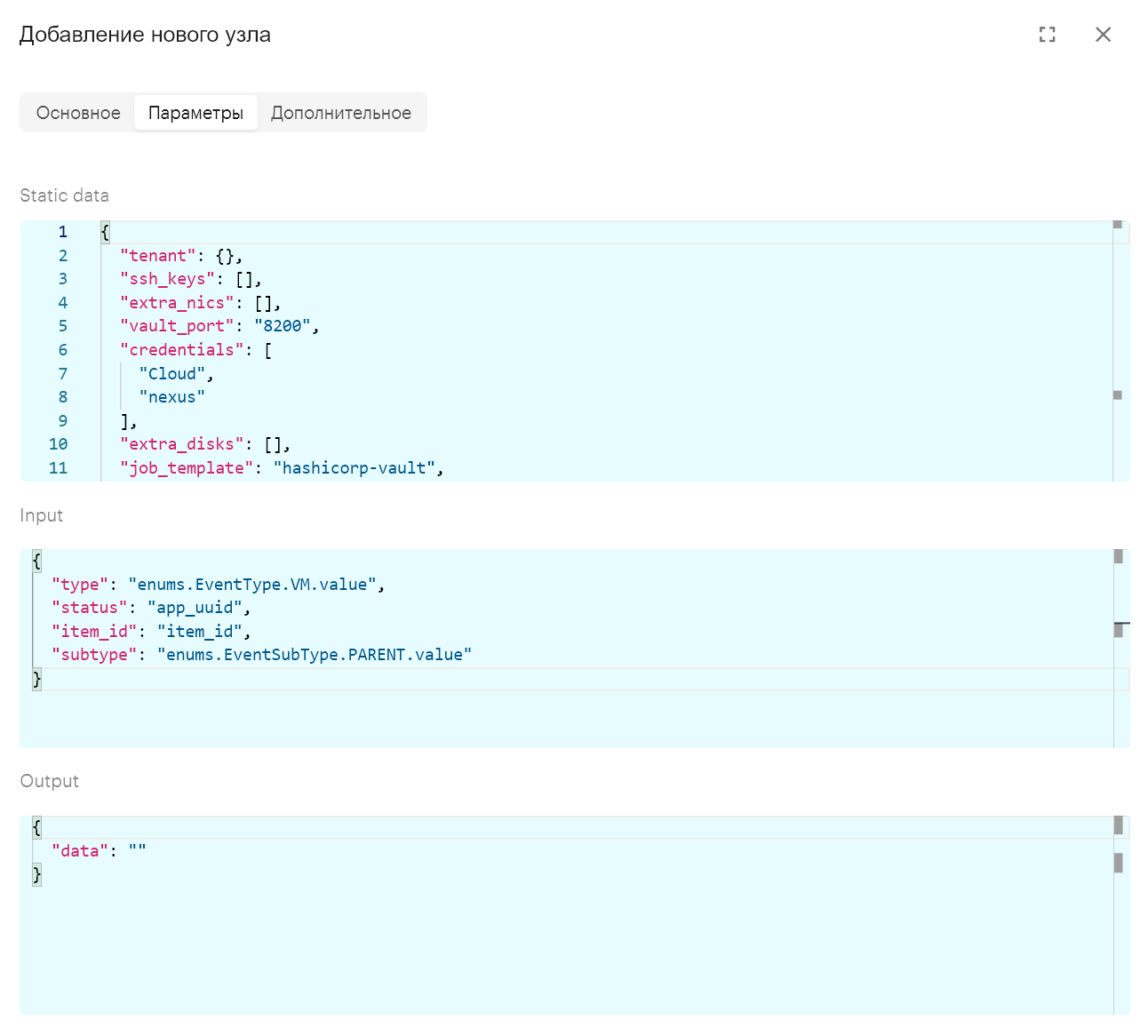

Во вкладке Узлы нажмите кнопку + и создайте шестой узел:
1. Введите основные свойства:
  - Название — create_parent_chain
  - Описание — Создание связи parent-child
  - Шаблон — add_event
2. Во вкладке Параметры:
  - В блоке Static Data данные наследуются из первого узла в графе.
  - В блоке Input в качестве входящий данных укажите::

    { "type": "enums.EventType.VM.value", "status": "app_uuid", "item_id": "item_id", "subtype": "enums.EventSubType.PARENT.value" }
  - В блоке Output исходящие параметры не заполняются.
3. Нажмите Добавить, чтобы завершить создание шестого узла.
Нажмите Сохранить, чтобы сохранить граф.

4. Создание шаблона отображения

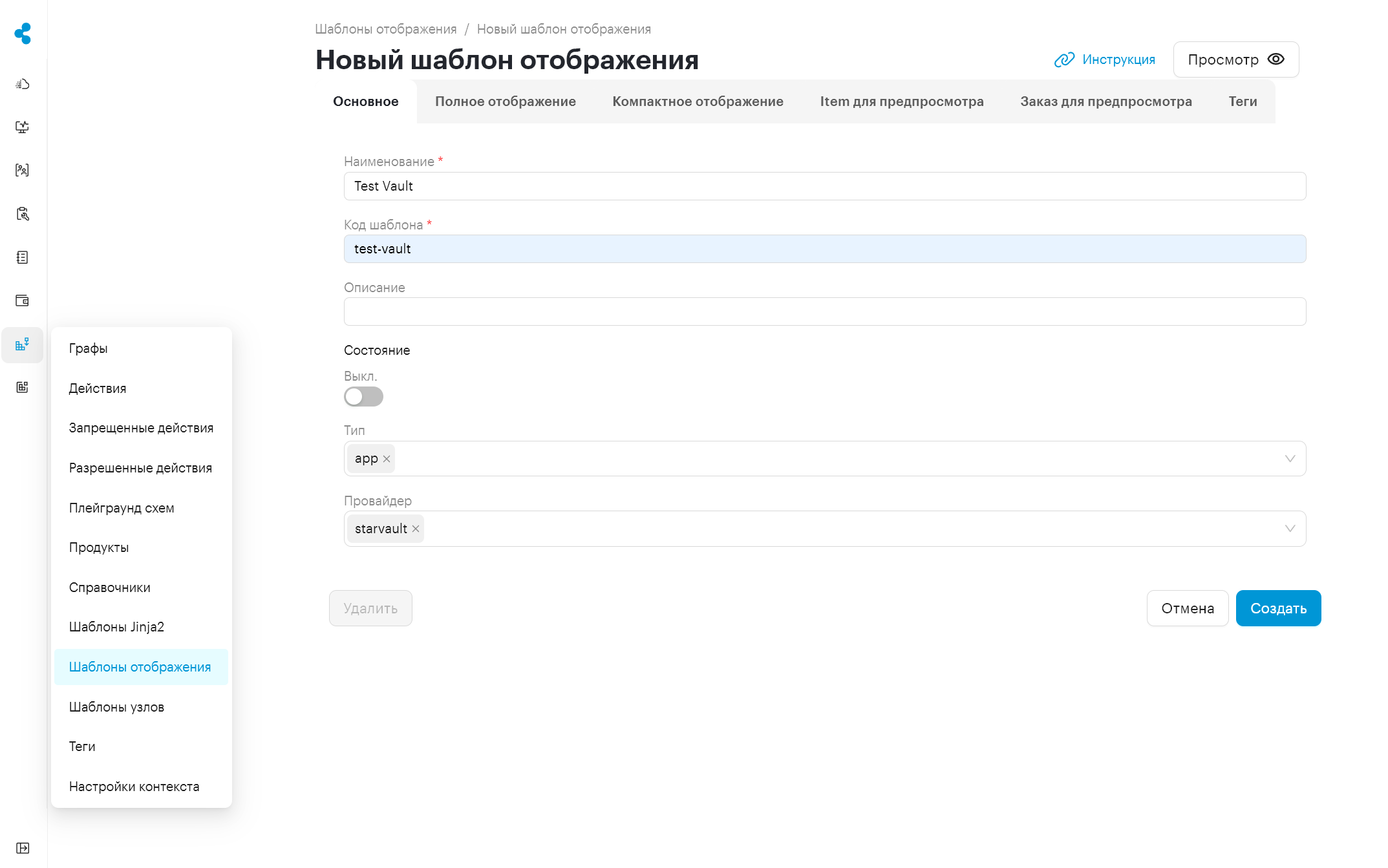

Перейдите в раздел Конструктор → Шаблоны отображения.
Нажмите кнопку +.

Во вкладке Основное укажите следующие параметры:

Наименование — введите название создаваемого шаблона. Это значение будет отображаться в списке шаблонов.
Код шаблона — задайте уникальный символьный идентификатор шаблона. Может содержать только строчные латинские буквы, цифры, символы дефиса (-) и подчёркивания (_).
Описание (опционально) — добавьте краткое описание шаблона.
Состояние — переключатель активности шаблона.
- Если включено, шаблон доступен для использования в системе.
- Если выключено, шаблон не отображается в системе.
Тип — выберите тип шаблона из списка. Например, app.

Провайдер — укажите провайдера, с которым связан шаблон.

Наименование, Код шаблона и Провайдер необходимы для идентификации и корректного отображения шаблона в системе.

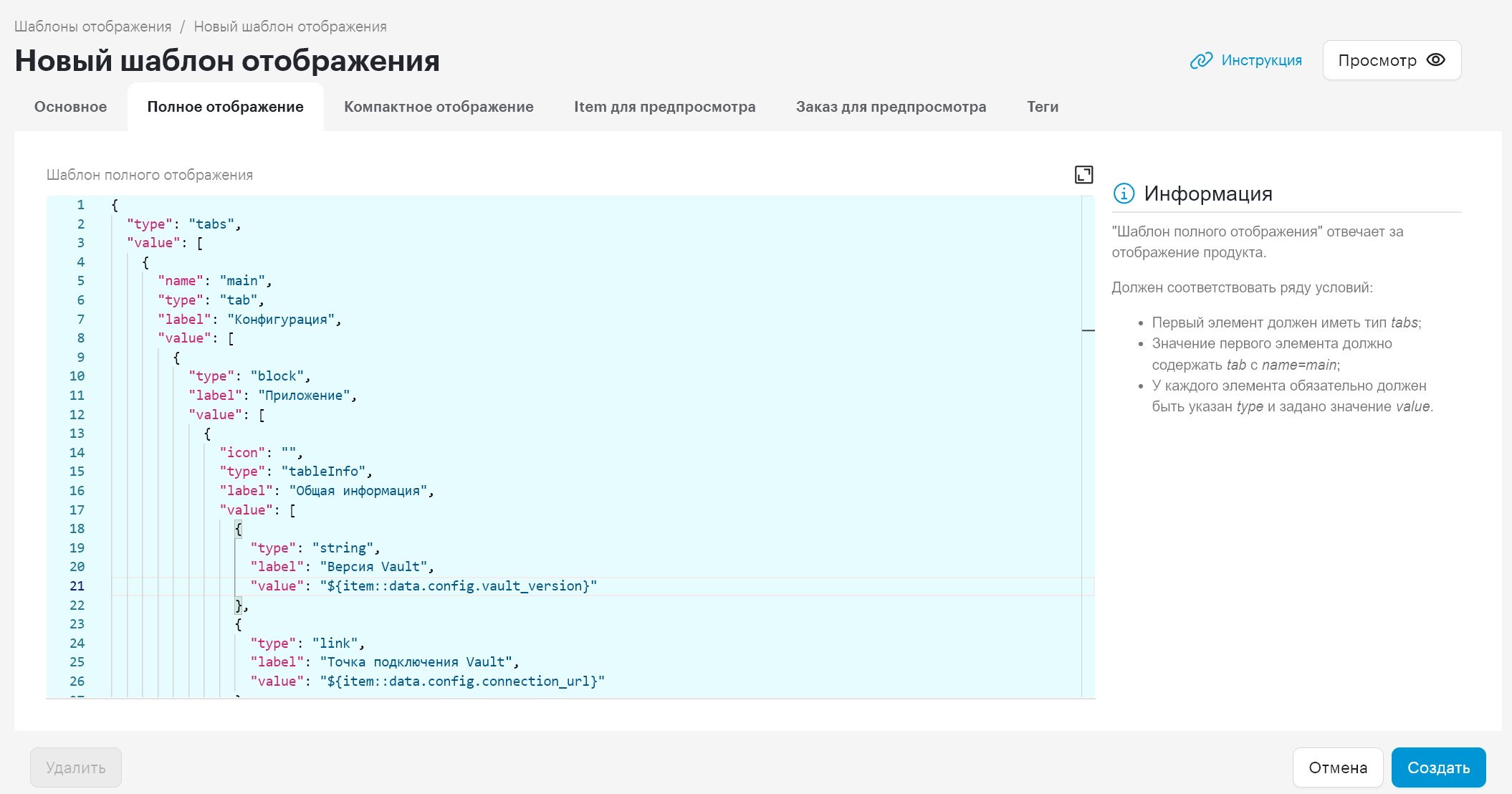

Перейдите во вкладку Полное отображение и опишите шаблон отображения вкладок, меток и других элементов в формате JSON.
Нажмите Сохранить.

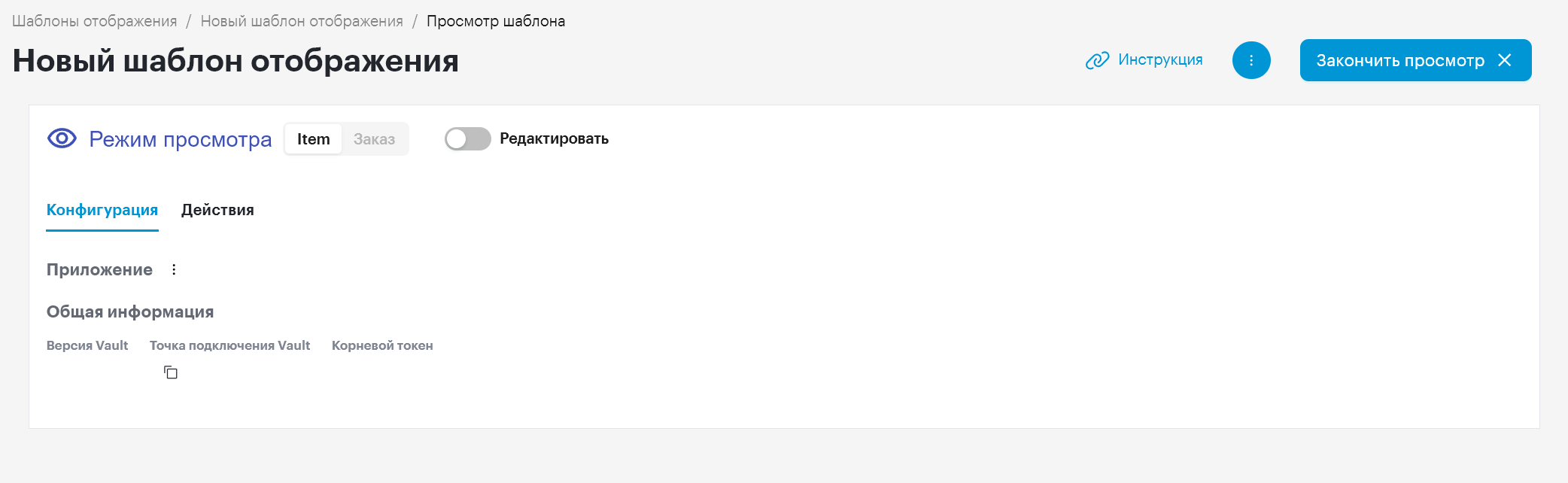

Вы можете предварительно просмотреть отображение описанного шаблона для приложения, нажав на кнопку Просмотр.
