Начало работы. Архитектура zVirt

Среда виртуализации zVirt может быть развернута как в архитектуре Hosted Engine, так и в архитектуре Standalone. Рекомендуемый вариант развертывания - Hosted Engine.

1. Архитектура Hosted Engine

Архитектура развертывания Hosted Engine предполагает развертывание баз данных и сервисов Менеджера управления внутри специальной виртуальной машины - ВМ HostedEngine. ВМ HostedEngine запускается на специальных хостах (хостах с ролью HostedEngine), управляемых этим Менеджером.

Основное преимущество архитектуры Hosted Engine состоит в том, что отсутствует необходимость в отдельном хосте с ролью менеджера управления (Standalone). Кроме того, ВМ HostedEngine может работать в режиме высокой доступности.

Минимальная конфигурация среды Hosted Engine включает:

Одна виртуальная машина с Менеджером управления, размещенная на хостах с ролью Hosted Engine.
Один (или два для режима высокой доступности ВМ HostedEngine) хост.
Внешняя система хранения данных (СХД) или локальное хранилище для размещения домена хранения данных (хранилища). Хранилище должно быть доступно всем хостам виртуализации.

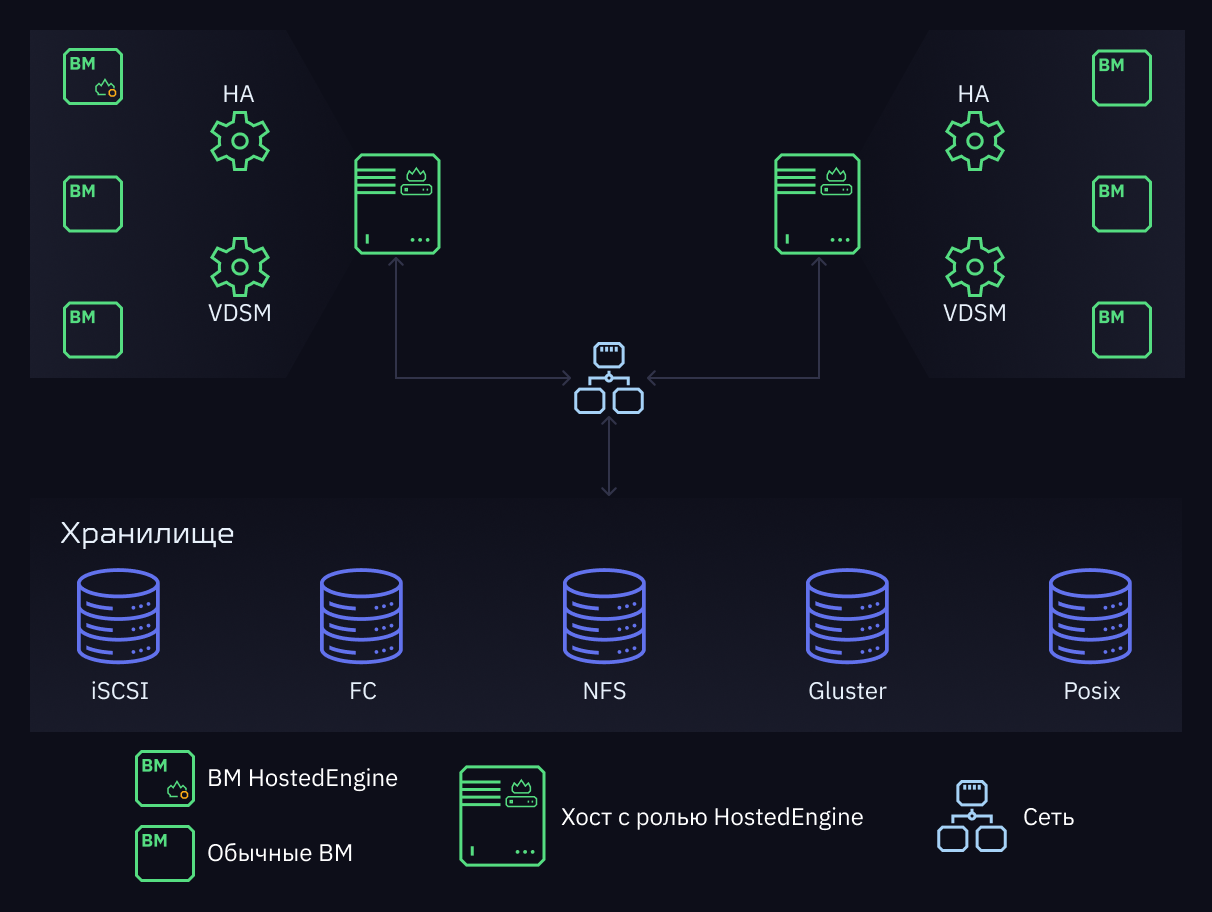

Рисунок 1. Архитектура Hosted Engine

2. Архитектура Standalone

Архитектура развертывания Standalone предполагает развертывание баз данных и сервисов Менеджера управления на физическом сервере - Standalone-хосте, с установленной средой исполнения zVirt Node.

Технически также возможно использование в качестве Standalone-хоста виртуальной машины, работающей в существующей среде виртуализации.

Техническая поддержка не оказывается в случаях использования сторонних систем виртуализации.

Рекомендуем использовать физические сервера, либо KVM виртуализацию.

Архитектура Standalone полностью поддерживается для продуктивных сред, но, по сравнению с Hosted Engine, в большей степени подходит для лабораторных сред и сред разработки.

Минимальная конфигурация среды Standalone включает:

Один хост для менеджера управления - Standalone-хост.
Один хост-гипервизор (для обеспечения высокой доступности виртуальных машин рекомендуется добавить в среду как минимум два хоста).
Внешняя система хранения данных (СХД) или локальное хранилище для размещения домена хранения данных (хранилища). Хранилище должно быть доступно всем хостам виртуализации.

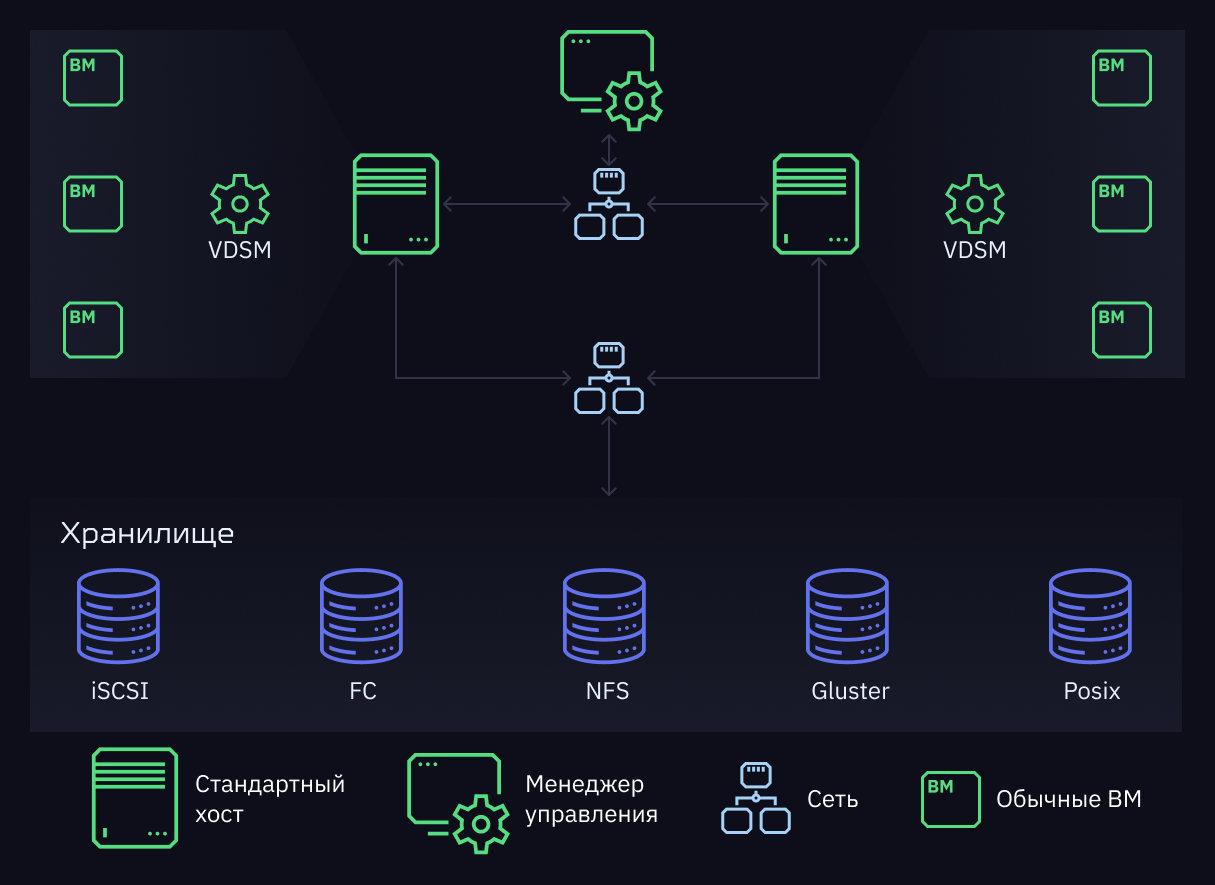

Рисунок 2. Архитектура Standalone

Существует также вариант развертывания Standalone All-in-One. В этой архитектуре Standalone-хост после развертывания на нем Менеджера управления, добавляется в среду как гипервизор. В самой минимальной конфигурации накопители Standalone-хоста также можно использовать для создания доменов хранения.

Несмотря на значительную экономию оборудования при такой архитектуре, настоятельно не рекомендуется использовать её для продуктивных сред, поскольку в этом случае Standalone-хост является единой точкой отказа для всей инсталляции.
