Мониторинг zVirt Max средствами Zabbix

Реализация мониторинга zVirt Max средствами Zabbix предполагает комплексную настройку серверного компонента и агентов.

Сервером выступает физическое оборудование либо виртуальная машина, оснащённые СУБД и серверным компонентом Zabbix. Данный сервер/ВМ должен быть размещён вне инфраструктуры виртуализации (не является ВМ или хостом в системе виртуализации zVirt Max) целевой системы виртуализации zVirt Max, подлежащей мониторингу, но имеет сетевой доступ к API Hosted Engine.

Мониторинг системы виртуализации zVirt Max подразделяется на два основных компонента:

Мониторинг гипервизоров (hypervisors);
Мониторинг менеджера управления (Hosted Engine).

Наблюдение за гипервизором покрывается стандартным шаблоном Linux by Zabbix agent. Для сбора данных из Менеджера управления используется служба мониторинга zvirt-monitor, получающий данные из API Hosted Engine.

1. Предварительная подготовка сервера

В данной инструкции настройка сервера Zabbix 6.4 реализована на базе RED OS MUROM 7.3. Данный сервер/ВМ размещён вне инфраструктуры виртуализации zVirt Max (не является ВМ или хостом в системе виртуализации zVirt Max).

Для настройки сервера на базе других дистрибутивов воспользуйтесь официальной документацией Zabbix.

Порядок действий

Установите в штатном режиме RED OS MUROM 7.3.

Настройте политики безопасности

setsebool -P httpd_can_network_connect on
setsebool -P httpd_can_network_connect_db on

Включите репозитории Ред ОС.
```
dnf config-manager --enable base, kernels6, updates
```

Отключите локальные репозитории.

dnf config-manager --disable offline_redos_main, offline_redos_extras

Обновите систему.
```
dnf update
```

Установите пакеты

dnf install httpd zabbix-apache-conf zabbix-sql-scripts

Добавьте сервис httpd в автозагрузку.
```
systemctl enable httpd --now
```

2. Установка базы данных

В данной инструкции в качестве сервера баз данных используется PostgreSQL версии 13. Сервер баз данных установлен на том же самом физическом сервере или виртуальной машине, что и сервер Zabbix.

В продуктивной среде выбор сервера баз данных (Zabbix поддерживает также другие СУБД помимо PostgreSQL) и его расположение зависят от существующей инфраструктуры мониторинга предприятия или организации (например, может использоваться отдельный сервер с кластером баз данных) и предъявленных требований.

Сервер баз данных рекомендуется размещать вне инфраструктуры виртуализации zVirt Max.

Порядок действий

Установите сервер баз данных PostgreSQL и добавьте его в автозагрузку:
```
dnf install postgresql13 postgresql13-server
systemctl enable postgresql-13
```
Выполните инициализацию нового сервера баз данных postgresql:
```
/usr/bin/postgresql-13-setup initdb
```
Запустите службу postgres:
```
systemctl start postgresql-13
```
Проверьте работоспособность сервера баз данных:
```
systemctl status postgresql-13.service
```

3. Установка сервера Zabbix

В продуктивной среде серверный компонент Zabbix рекомендуется размещать отдельно от инфраструктуры виртуализации zVirt Max, то есть физически или виртуально изолированно от среды, подлежащей мониторингу.

Порядок действий

Установите необходимые пакеты

dnf install zabbix-server-pgsql zabbix-web-pgsql zabbix-agent

Откройте файл php.ini.

nano /etc/php.ini

Приведите параметры к следующему виду и сохраните изменения:

date.timezone = Europe/Moscow      #обязательно укажите свой часовой пояс
post_max_size = 16M
max_execution_time = 300
max_input_time = 300

4. Настройка базы данных

Порядок действий

Подключитесь из под пользователя postgres к серверу базы данных.
```
su postgres
psql
```
Cоздайте пользователя и базу данных с именем zabbix и предоставьте пользователю права на использование данной БД:
```
CREATE ROLE zabbix WITH NOSUPERUSER LOGIN PASSWORD 'zabbixpassword';
CREATE   DATABASE zabbix WITH OWNER zabbix;
GRANT ALL PRIVILEGES ON DATABASE zabbix TO zabbix;
```

Проверьте создание таблиц.

\l

Результат выполнение команды:

                                  List of databases
   Name    |  Owner   | Encoding |   Collate   |    Ctype    |   Access privileges
-----------+----------+----------+-------------+-------------+-----------------------
 postgres  | postgres | UTF8     | ru_RU.UTF-8 | ru_RU.UTF-8 |
 template0 | postgres | UTF8     | ru_RU.UTF-8 | ru_RU.UTF-8 | =c/postgres          +
           |          |          |             |             | postgres=CTc/postgres
 template1 | postgres | UTF8     | ru_RU.UTF-8 | ru_RU.UTF-8 | =c/postgres          +
           |          |          |             |             | postgres=CTc/postgres
 zabbix    | zabbix   | UTF8     | ru_RU.UTF-8 | ru_RU.UTF-8 | =Tc/zabbix           +
           |          |          |             |             | zabbix=CTc/zabbix
(4 rows)

Отключитесь от базы данных.
```
\q
```
Завершите сессию пользователя postgres:
```
exit
```
В файле /var/lib/pgsql/13/data/postgresql.conf отредактируйте значение параметров listen_addresses и расскоментируйте параметр port.
```
nano /var/lib/pgsql/13/data/postgresql.conf
```
Приведите параметры к следующему виду и сохраните изменения:
```
listen_addresses = '*'
port = 5432
```
В файле pg_hba.conf предоставте права доступа пользователю zabbix к базе данных по паролю, для этого найдите строку host replication all 127.0.0.1/32 scram-sha-256 и добавьте запись следующего вида:
```
nano /var/lib/pgsql/13/data/pg_hba.conf
```
```
 host    zabbix		zabbix          127.0.0.1/32        	password
 host    replication     all             127.0.0.1/32           	scram-sha-256
```

В файле pg_hba.conf замените все алгоритм хэширования scram-sha-256 на md5. Итоговый вариант файла представлен ниже:

# TYPE  DATABASE        USER            ADDRESS                 METHOD

# "local" is for Unix domain socket connections only
local   all             all                                     peer
# IPv4 local connections:
host    all             all             127.0.0.1/32            md5
# IPv6 local connections:
host    all             all             ::1/128                 md5
# Allow replication connections from localhost, by a user with the
# replication privilege.
local   replication     all                                     peer
host    zabbix          zabbix          127.0.0.1/32            password
host    replication     all             127.0.0.1/32            md5
host    replication     all             ::1/128                 md5

Перезапустите сервер баз данных.
```
systemctl restart postgresql-13
```

Импортируйте содержимое SQL-дампа в базу данных.

zcat /usr/share/zabbix-sql-scripts/postgresql/server.sql.gz | sudo -u zabbix psql zabbix

Смените пароль psql.
```
passwd postgres
```

5. Настройка сервера Zabbix

Порядок действий

Отредактируйте файл конфигурации сервера Zabbix. Пропишите данные для подключения к базе данных:
```
nano /etc/zabbix/zabbix_server.conf
```
```
DBHost=localhost
DBName=zabbix
DBUser=zabbix
DBPassword=zabbixpassword
```

Запустите zabbix-сервер и добавьте его в автозагрузку.

systemctl restart zabbix-server
systemctl enable zabbix-server
systemctl restart zabbix-agent
systemctl enable zabbix-agent
systemctl restart httpd

Добавьте правила межсетевого экрана:
```
firewall-cmd --permanent --add-port=80/tcp
firewall-cmd --reload
```

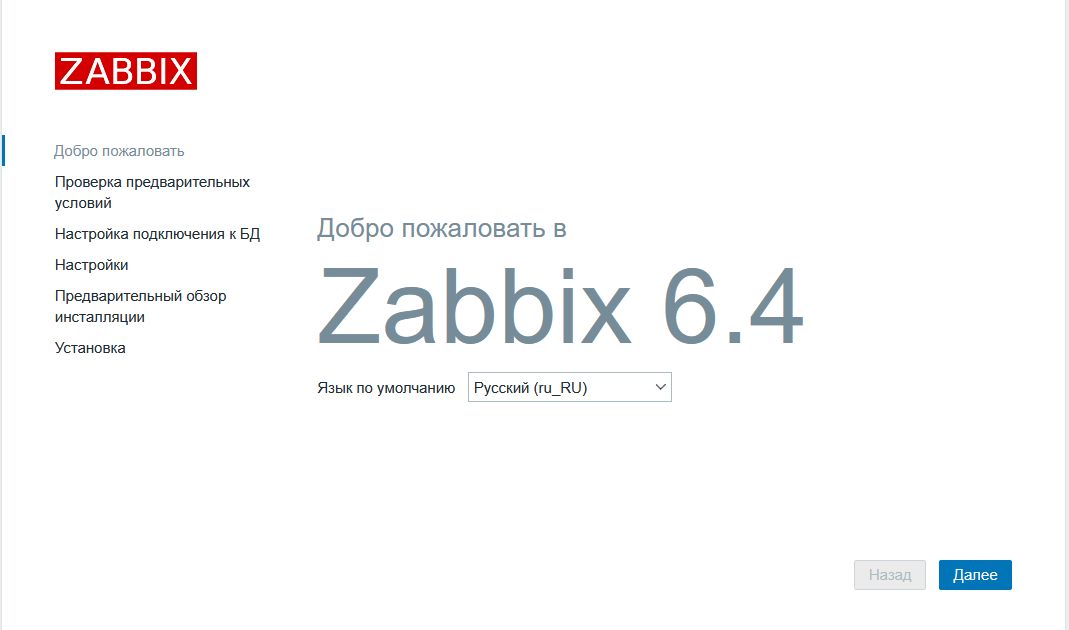

Для того чтобы войти в веб-интерфейс, укажите в адресной строке браузера http://<ip-адрес_сервера>/zabbix. Откроется страница приветствия.
Нажмите Далее.

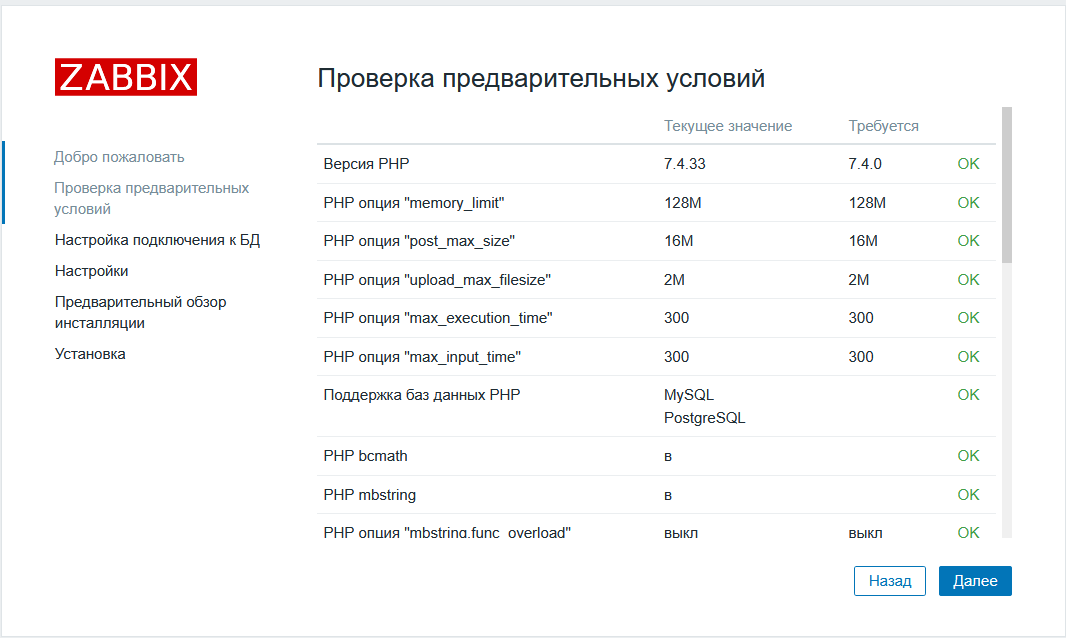

Затем вы попадете на страницу преднастроек. Если вы ранее указали временную зону, то во всех пунктах должно быть «ОК».
Нажмите Далее.

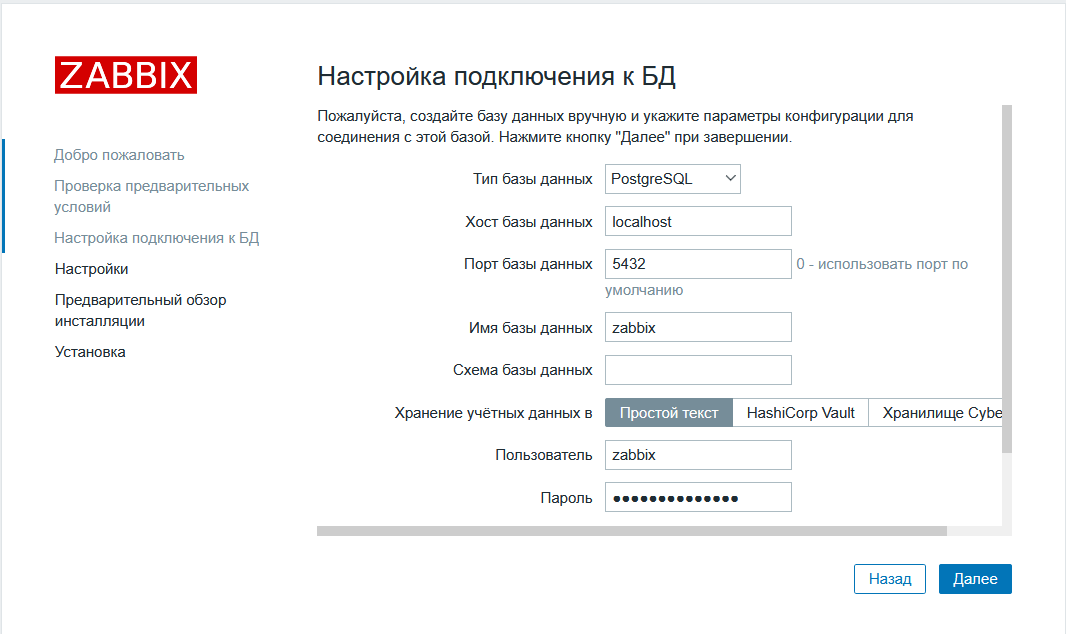

Укажите данные для подключения к ранее созданной базе данных:
- Тип базы данных – PostgreSQL;
- Хост базы данных – localhost или 127.0.0.1;
- Порт базы данных – 5432;
- Имя базы данных – zabbix;
- Пользователь – zabbix;
- Пароль – zabbixpassword.

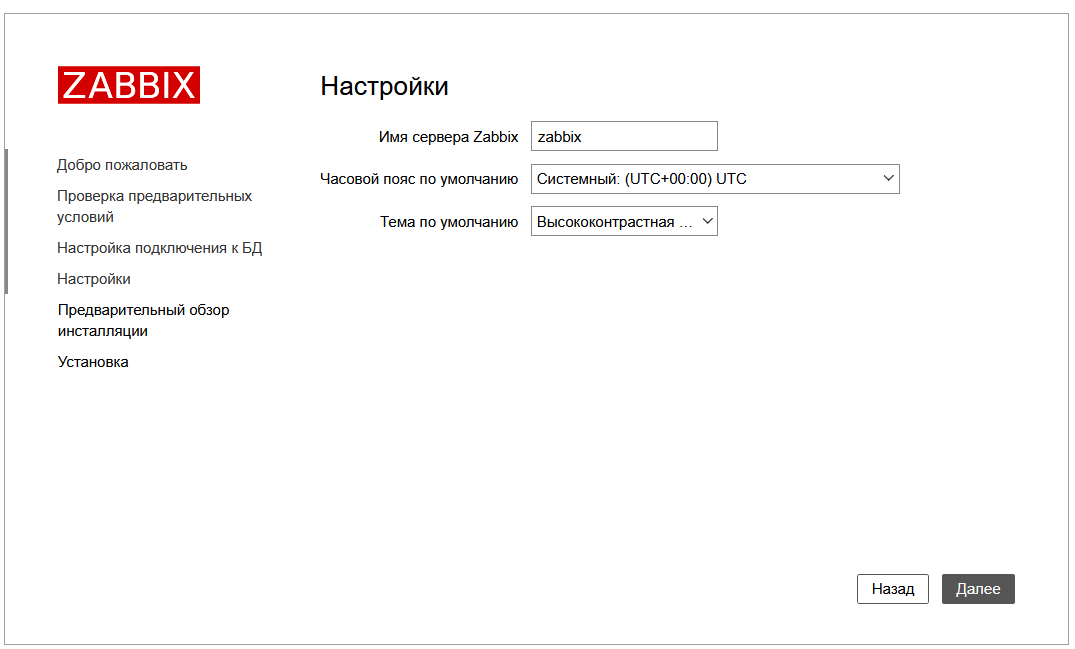

В следующем окне нужно ввести имя сервера Zabbix. Проверьте часовой пояс и нажмите Далее.

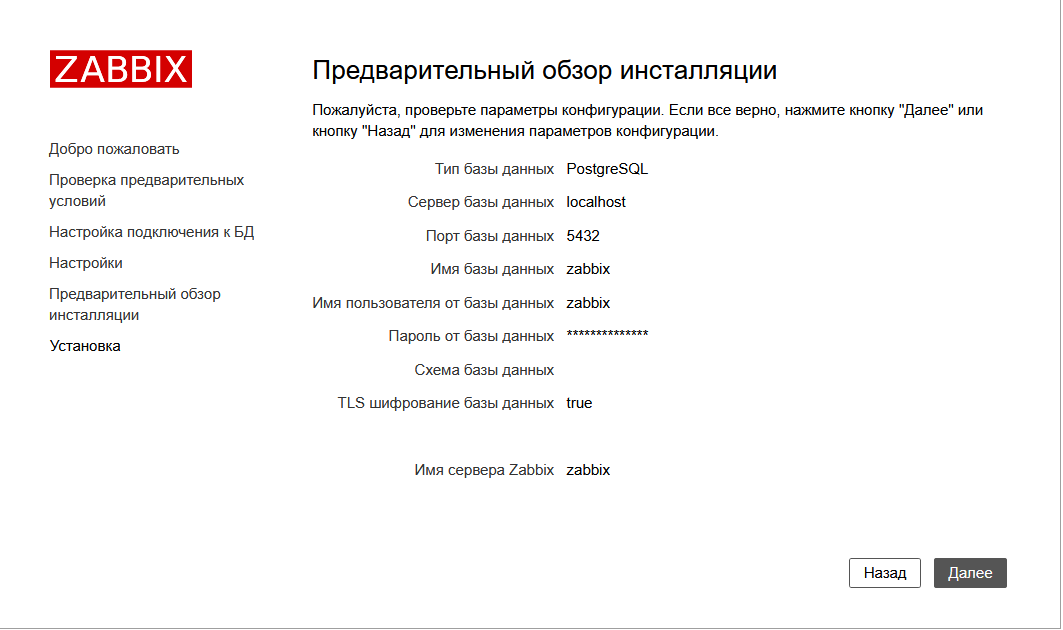

Проверьте правильность введенных данных и нажмите Далее.

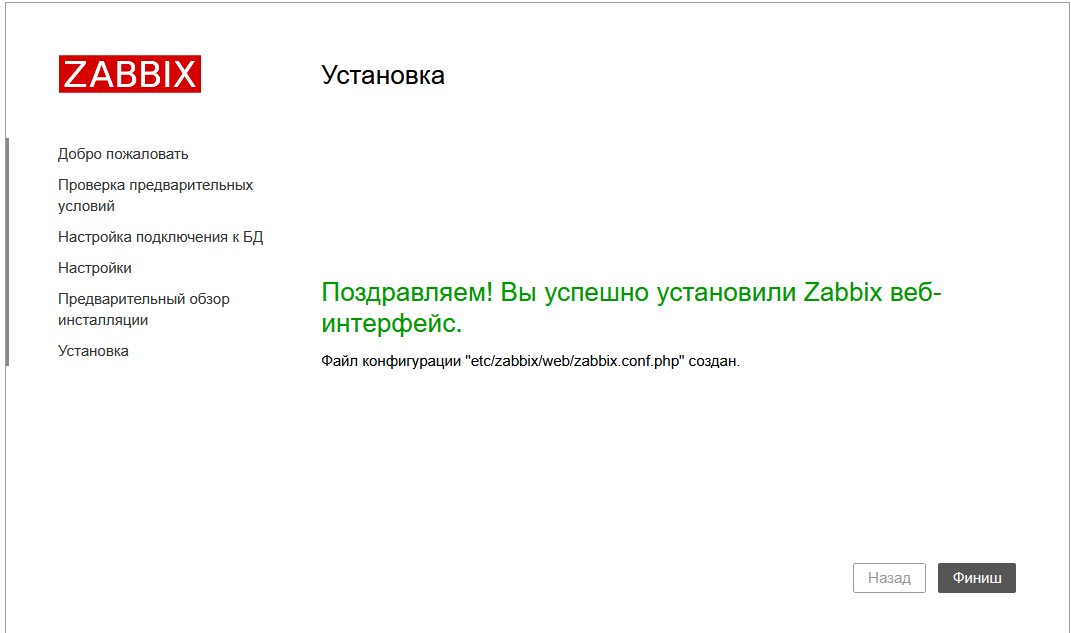

При успешном окончании установки вы увидите следующую страницу.
Нажмите Финиш.

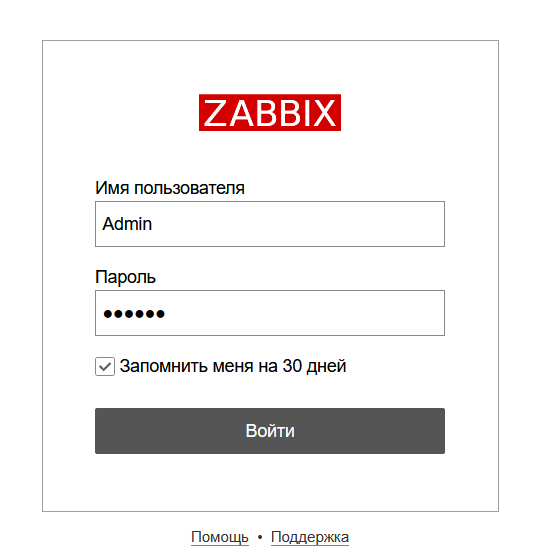

Введите логин и пароль сервера zabbix. По умолчанию имя пользователя - Admin (регистр важен), пароль - zabbix.

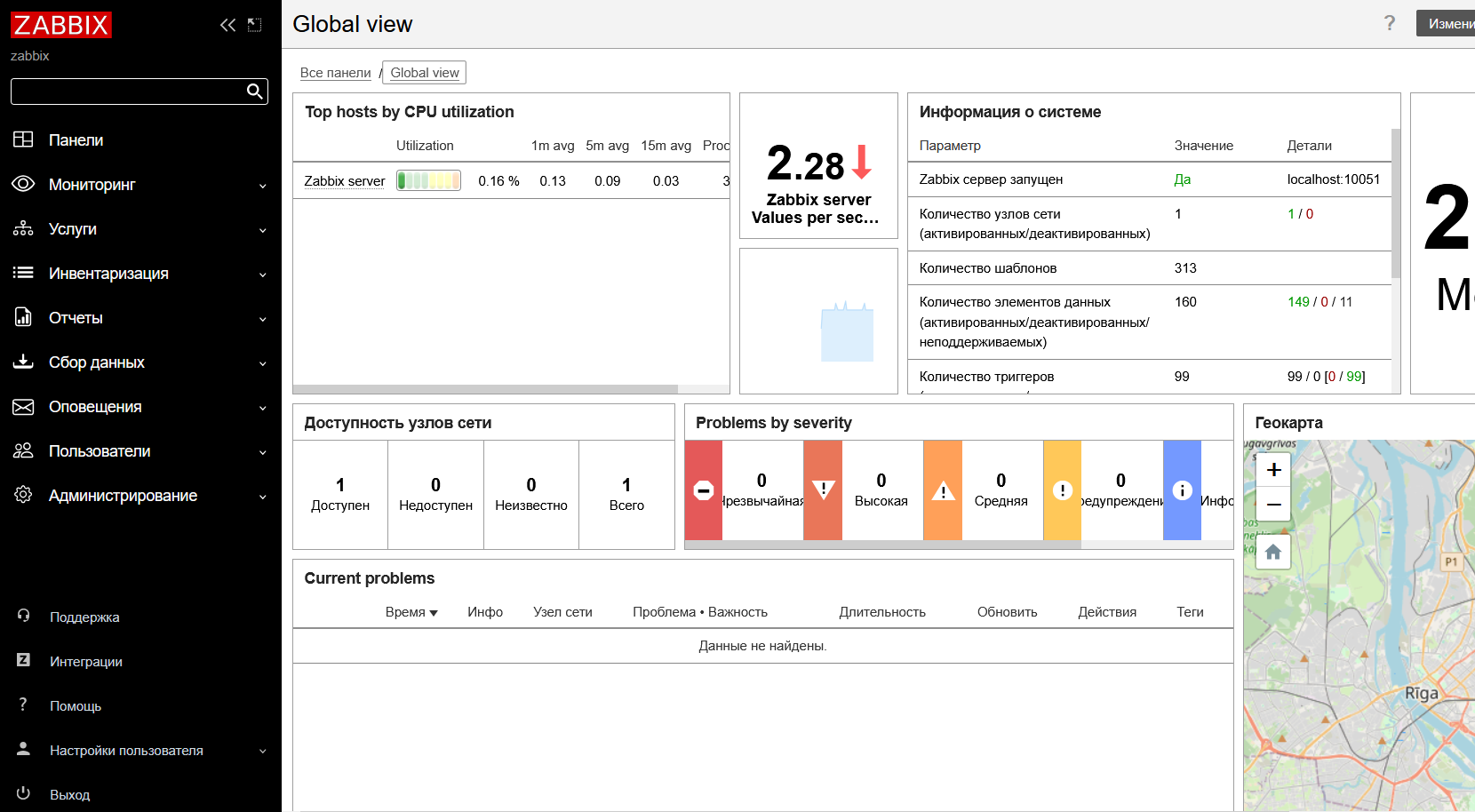

Откроется стандартная панель управления.

zabbix graph ui 1

6. Установка и настройка службы мониторинга

Для сбора данных из системы виртуализации необходимо установить и настроить службу мониторинга zvirt-monitor.

Порядок действий:

Подключитесь к консоли физического сервера, на котором развернут серверный компонент Zabbix.
Скачайте необходимые пакеты.

Произведите установку необходимых пакетов:

dnf install -y ovirt-release44.rpm
dnf install -y tar gcc libxml2-devel python3-devel python3-ovirt-engine-sdk4 python3-six python3-configparser
python3 -m pip install py-zabbix

Скачайте архив с файлами модуля.
Распакуйте файлы с файлами модуля:
```
tar xvzf zvirt-monitor.tar.gz -C /
```
Скопируйте файл-шаблон с настройками и внесите в него необходимые параметры:
```
cp /etc/zvirt-monitor/zvirt_monitor.example.conf /etc/zvirt-monitor/zvirt_monitor.conf
vi /etc/zvirt-monitor/zvirt_monitor.conf
```

Пример параметров:

[zvirt.company.ru]
URL = https://zvirt.company.ru/ovirt-engine/api
USERNAME = admin@internal
PASSWORD = 123
CA_FILE = /opt/certificates/ca.crt
HOSTNAME = zvirt.company.ru

CA-FILE - это сертификат менеджера управления виртуализацией. Его можно скачать с главной страницы портала администратора.
Убедитесь, что в /etc/hosts или DNS есть указание на сервер zvirt.company.ru

Скачать ca.crt файл можно командой:

mkdir -p /opt/certificates/
curl --insecure \
    "https://zvirt.company.ru/ovirt-engine/services/pki-resource?resource=ca-certificate&format=X509-PEM-CA" \
    -o /opt/certificates/ca.crt

Выполните запуск службы и убедитесь, что она работает корректно и в логах нет ошибок подключения:
```
systemctl enable --now zvirt-monitor.service
systemctl status zvirt-monitor.service
```

7. Настройка агентов Zabbix

Для мониторинга менеджера управления (Hosted Engine) необходимо настроить агент на хосте имеющем доступ к API Hosted Engine.

На хосте в системе виртуализации zVirt, который необходимо отслеживать, выполните следующие действия:

Подключитесь к хосту по протоколу SSH.

Добавьте правила межсетевого экрана:

firewall-cmd --permanent --add-port=80/tcp --add-port=10050/tcp --add-port=10051/tcp
firewall-cmd --reload

Установите zabbix-agent:
```
dnf install zabbix-agent
```
Настройте файл конфигурации:
```
nano /etc/zabbix/zabbix_agentd.conf
```
По умолчанию достаточно прописать IP-адрес сервера мониторинга и указать планируемое имя узла для Zabbix :
```
Server=<IP-адрес_сервера>
Hostname=<Имя-узла>
```

Запустите сервис и добавьте его в автозапуск:

systemctl enable zabbix-agent
systemctl start zabbix-agent
systemctl status zabbix-agent

8. Добавление узлов и шаблонов

8.1. Добавление шаблонов

Порядок действий:

Авторизуйтесь по адресу http://<ip-адрес_сервера>/zabbix, используя Admin/zabbix в качестве логина/пароля.

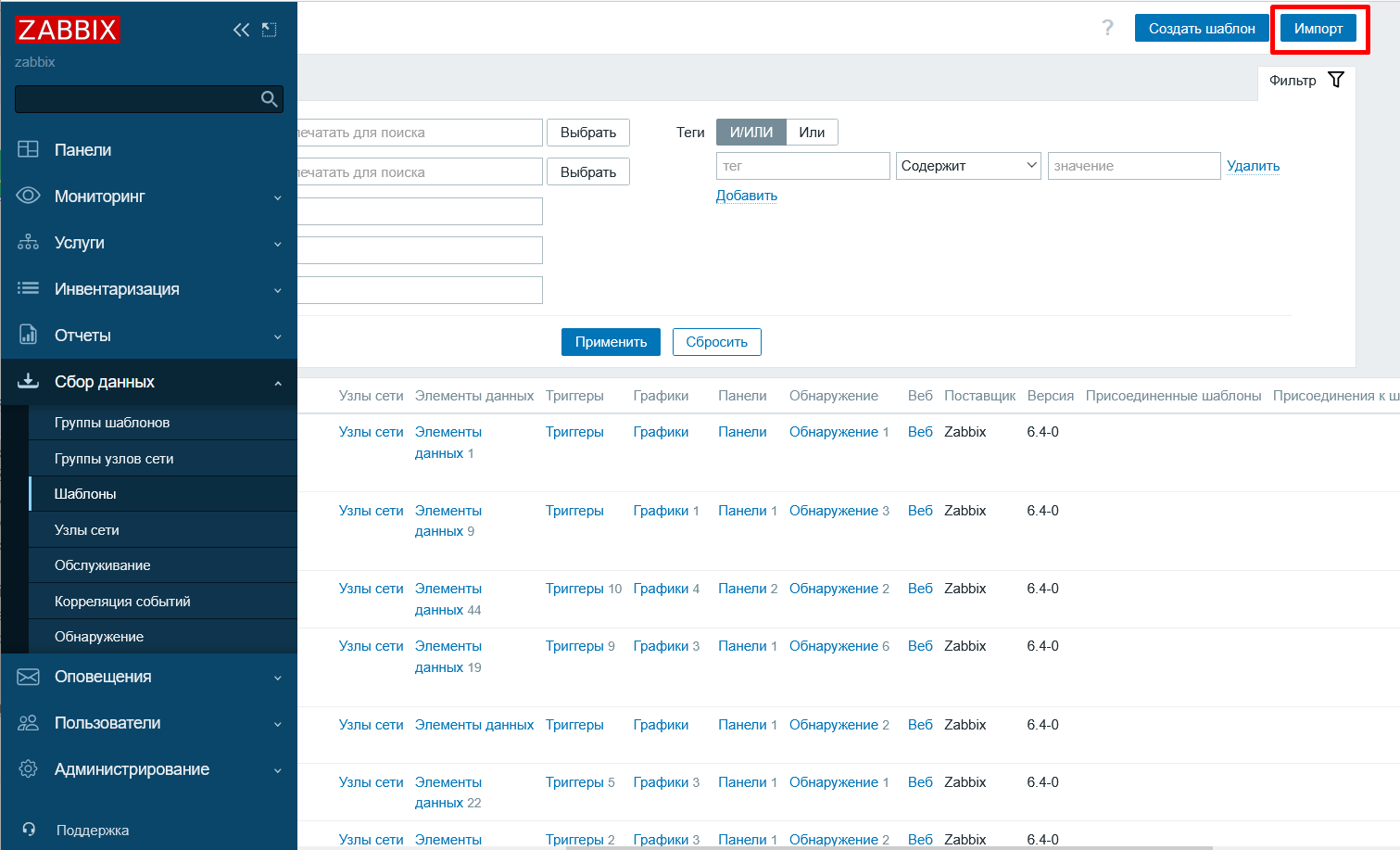

Загрузите в Zabbix предоставленный шаблон zbx_template_zvirt_monitor.xml в раздел Сбор данных Шаблоны Импорт.

8.2. Настройка мониторинга Менеджера управления

Порядок действий:

Авторизуйтесь по адресу http://<ip-адрес_сервера>/zabbix.
В разделе Сбор данных Узлы сети Создайте узел сети создайте узел с именем FQDN-менеджера управления и адресом 127.0.0.1.

Имя узла должно соответствовать имени, указанному в параметре HOSTNAME файла /etc/zvirt-monitor/zvirt_monitor.conf.

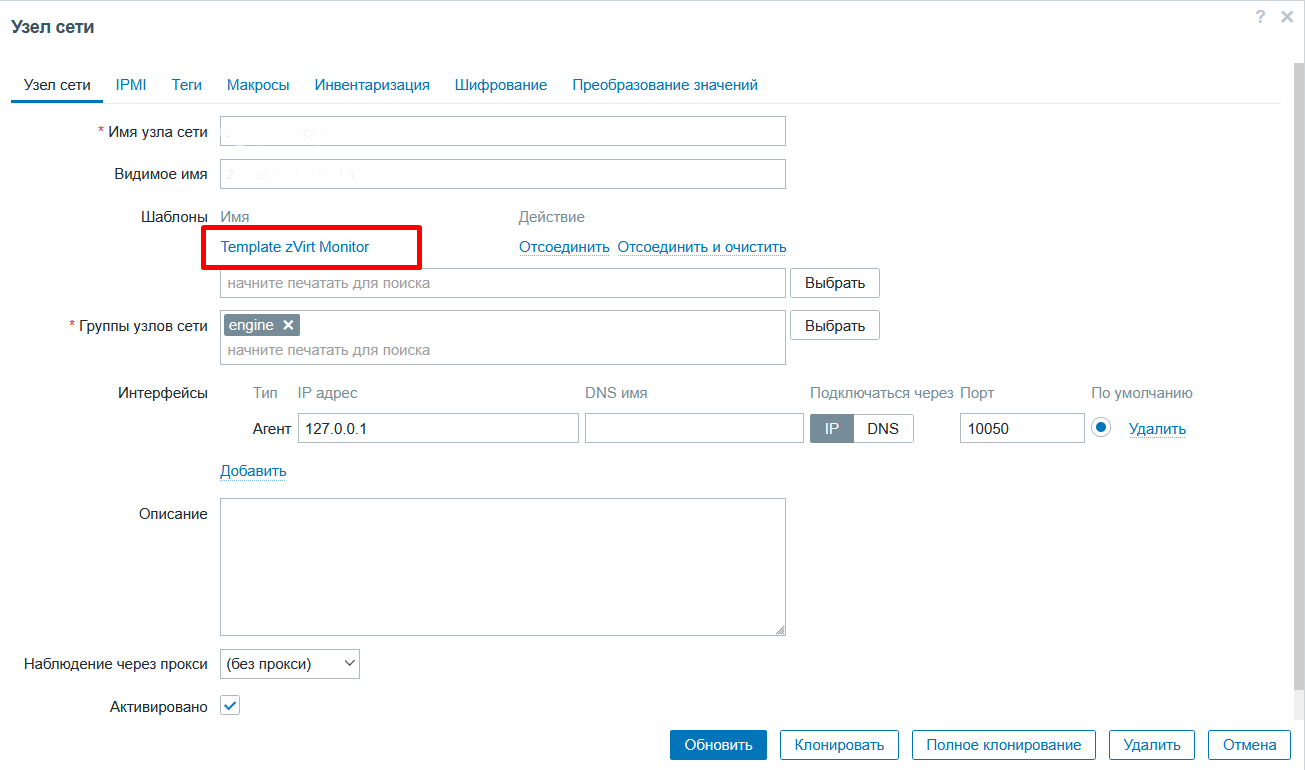

Прикрепите к созданному узлу ранее загруженный шаблон Template zVirt Monitor.(см. Добавление шаблонов).

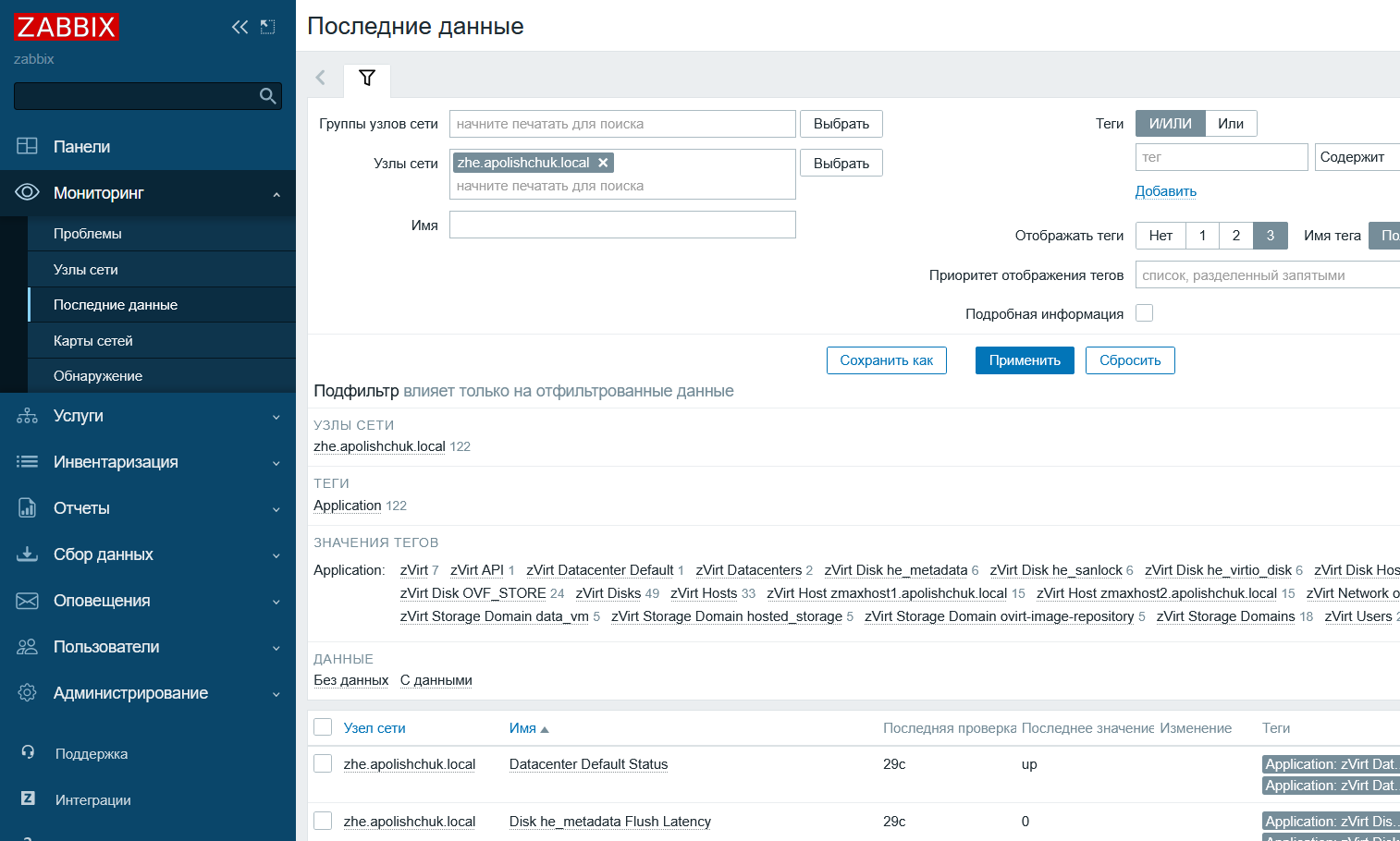

Дождитесь появления данных в разделе Мониторинг Узлы сети Последние данные:

8.3. Добавление узлов

Наблюдение за хостом виртуализации покрывается стандартным шаблоном Linux by Zabbix agent.

Порядок действий:

Предварительно на хосте виртуализации должен быть настроен агент Zabbix, порядок настройки см. в разделе Настройка агентов Zabbix.

Авторизуйтесь по адресу http://<ip-адрес_сервера>/zabbix.

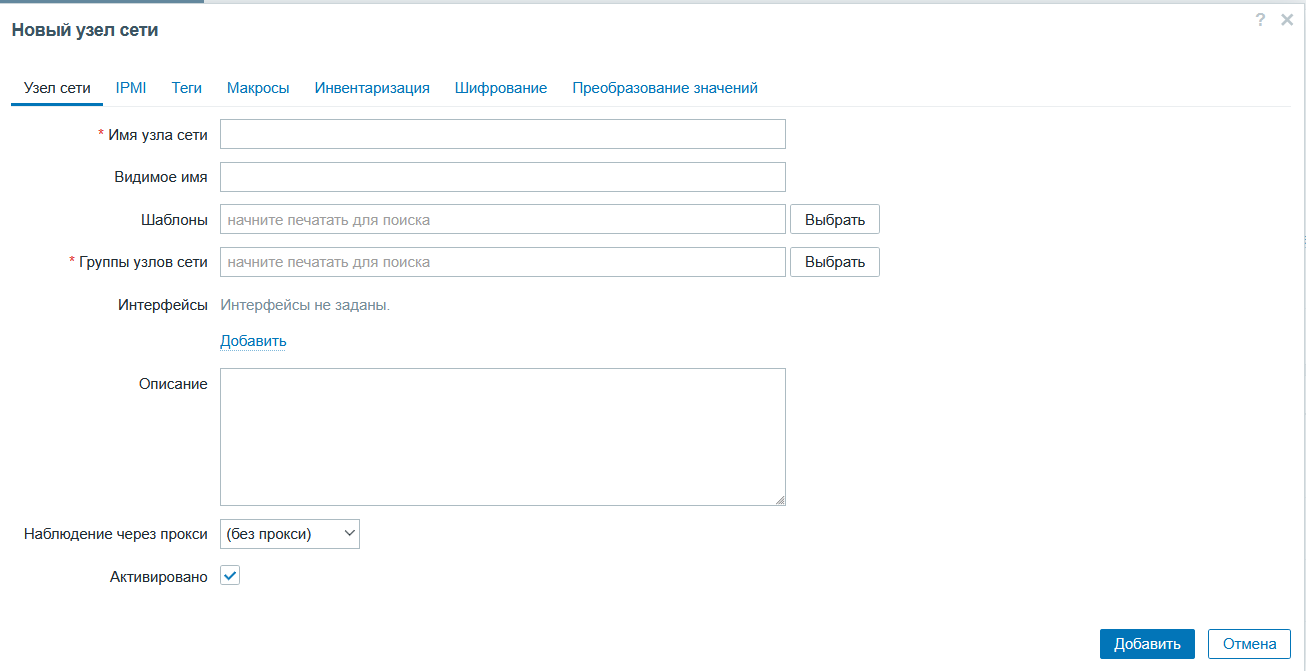

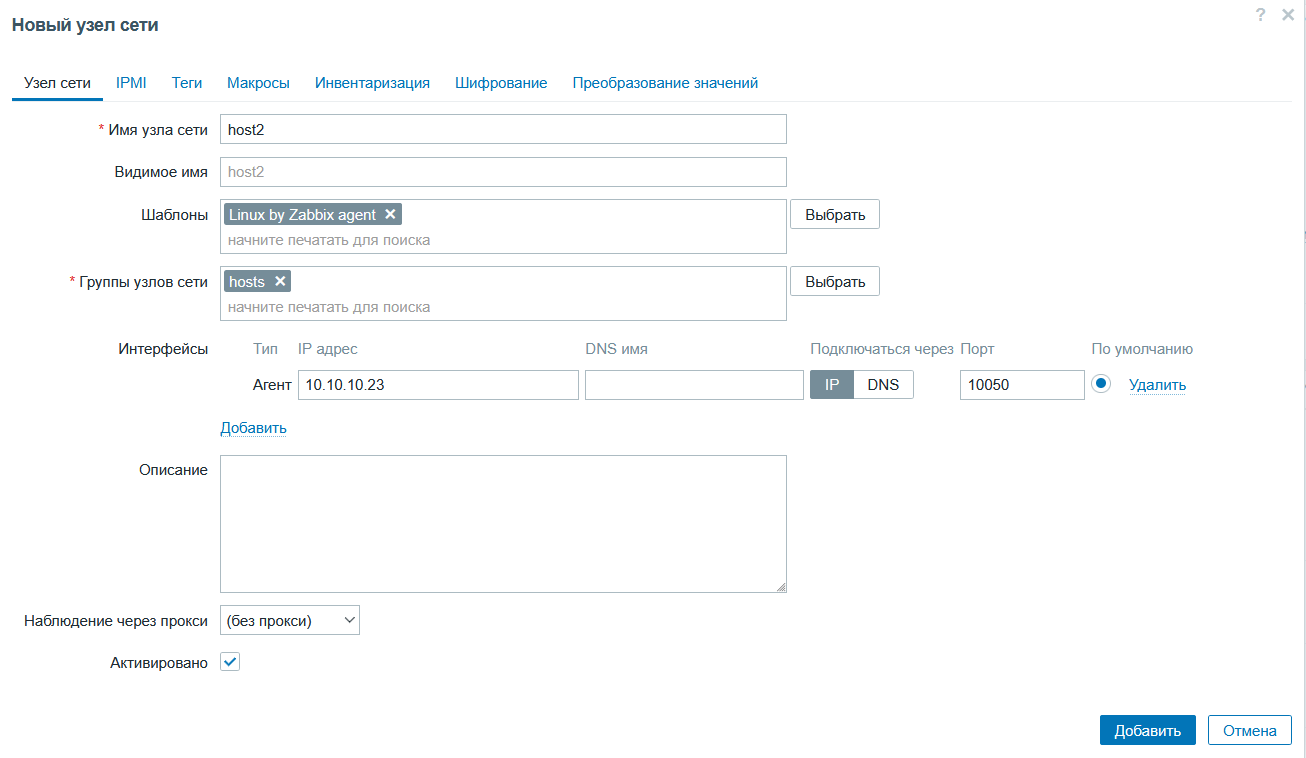

В разделе Сбор данных Узлы сети Создайте узел сети:
1. укажите Имя узла сети

  Имя узла должно соответствовать имени, указанному в параметре HOSTNAME файла /etc/zabbix/zabbix_agentd.conf.
2. В качестве шаблона выберите стандартный шаблон Linux by Zabbix agent.
3. Добавьте новый интерфейс типа Агент и укажите соответствующий IP-адрес или DNS-имя.

  Дополнительно можно создать группы узлов сети, добавить описание или активировать наблюдение через прокси.
Нажмите Добавить.
Дождитесь появления данных в разделе Мониторинг Узлы сети Последние данные.
