Архитектура
|
Внимательно прочтите данное руководство перед установкой Программного обеспечения «Защищенная среда виртуализации zVirt Max» (далее – ПО «zVirt Max»), это позволит сократить время развертывания и избежать ошибок. |
1. Ключевые компоненты ПО «zVirt Max»
Ключевые компоненты ПО «zVirt Max» описаны в таблице 1.
| Имя компонента | Описание |
|---|---|
Хост виртуализации |
Физический сервер с установленной ОС и ПО «zVirt Max», использующий технологию виртуализации KVM. Предоставляет вычислительные ресурсы для запуска виртуальных машин. |
Виртуальная машина (ВМ) |
Программная среда, эмулирующая аппаратное обеспечение платформы x86-64. |
Менеджер управления |
Менеджер управления – ПО «zVirt Max», управляющее физическими хостами виртуализации, доменами данных, кластерами, виртуальными машинами и предоставляющее администратору интерфейс управления. Менеджер управления устанавливается в режиме HostedEngine, как сервис внутри виртуальной машины. |
Домен хранения данных (хранилище) |
Служба хранения используется для хранения данных, связанных с виртуальными машинами. |
2. Архитектура ПО «zVirt Max»

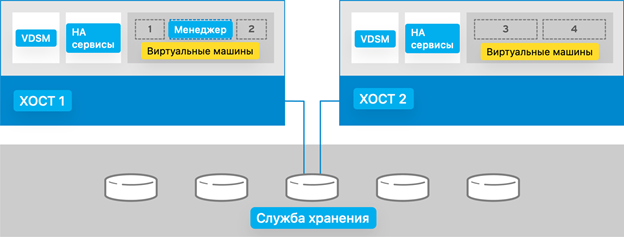

2.1. Режим Hosted Engine
| В базовой установке zVirt MAX используется СУБД Jatoba, поставляемая с лицензией на 4 ядра (4 виртуальных ЦП). Минимальная (базовая) установка менеджера управления реализована в виде виртуальной машины. |
ПО «zVirt Max» разворачивается в режиме Hosted Engine, при котором менеджер управления работает внутри ВМ, запущенной на хостах, управляемых этой службой управления. ВМ и менеджер управления создаются и настраиваются при первоначальной установке кластера.
Основное преимущество режима Hosted Engine состоит в том, что отсутствует необходимость в отдельном хосте с ролью менеджера управления. Кроме того, Hosted Engine может работать в режиме высокой доступности.
Если хост, на котором запущена ВМ HostedEngine, переходит в режим обслуживания или неожиданно выходит из строя, виртуальная машина будет автоматически перенесена на другой хост в среде. Для режима высокой доступности Hosted Engine требуется минимум два хоста.
Минимальная настройка включает в себя:
-
ВМ HostedEngine.
-
Один (или два хоста для режима высокой доступности ВМ HostedEngine) хост.
-
Внешняя система хранения данных (СХД) или локальное хранилище для размещения домена хранения данных (хранилища). Хранилище должно быть доступно всем хостам виртуализации.

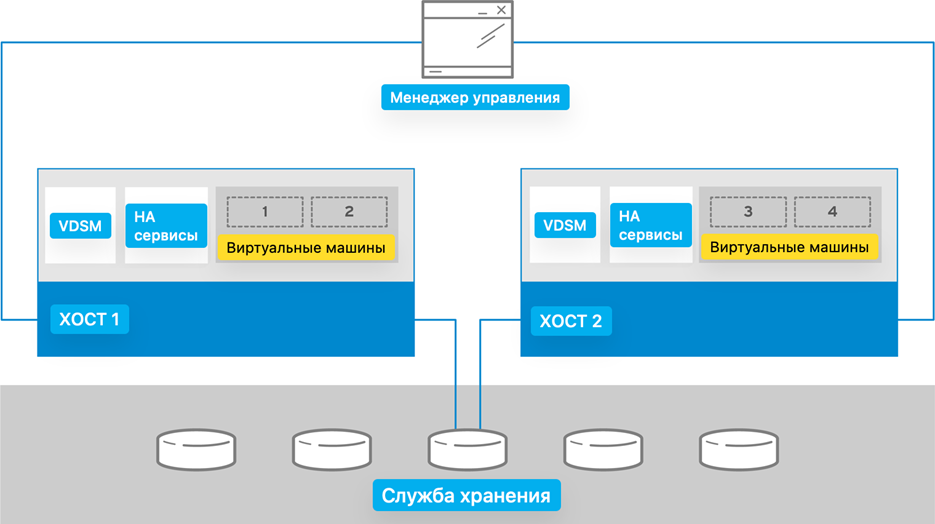

2.2. Режим Standalone
| В базовой установке zVirt MAX используется СУБД Jatoba, поставляемая с лицензией на 4 ядра (4 виртуальных ЦП). При установке в режиме Standalone потребуется приобрести дополнительные лицензии на требуемое число ядер (виртуальных ЦП). |
ПО «zVirt Max» может разворачиваться в режиме Standalone. Режим Standalone проще в развертывании и управлении, но требует дополнительного физического хоста. В исключительных случаях возможно использование хоста с менеджером управления в качестве гипервизора.
Минимальная настройка включает в себя:
-
Один хост для менеджера управления. Обычно менеджер управления развертывается на физическом хосте. Менеджер управления возможно развернуть и на виртуальной машине, если эта виртуальная машина размещена в отдельной среде виртуализации. Менеджер управления должен работать под управлением сертифицированной Ред ОС версии 7.3.
-
Минимум два хоста для обеспечения высокой доступности виртуальных машин.
-
Внешняя система хранения данных (СХД) или локальное хранилище для размещения домена хранения данных (хранилища). Хранилище должно быть доступно всем хостам виртуализации.
