Обзор веб-консоли. Сеть

1. Services

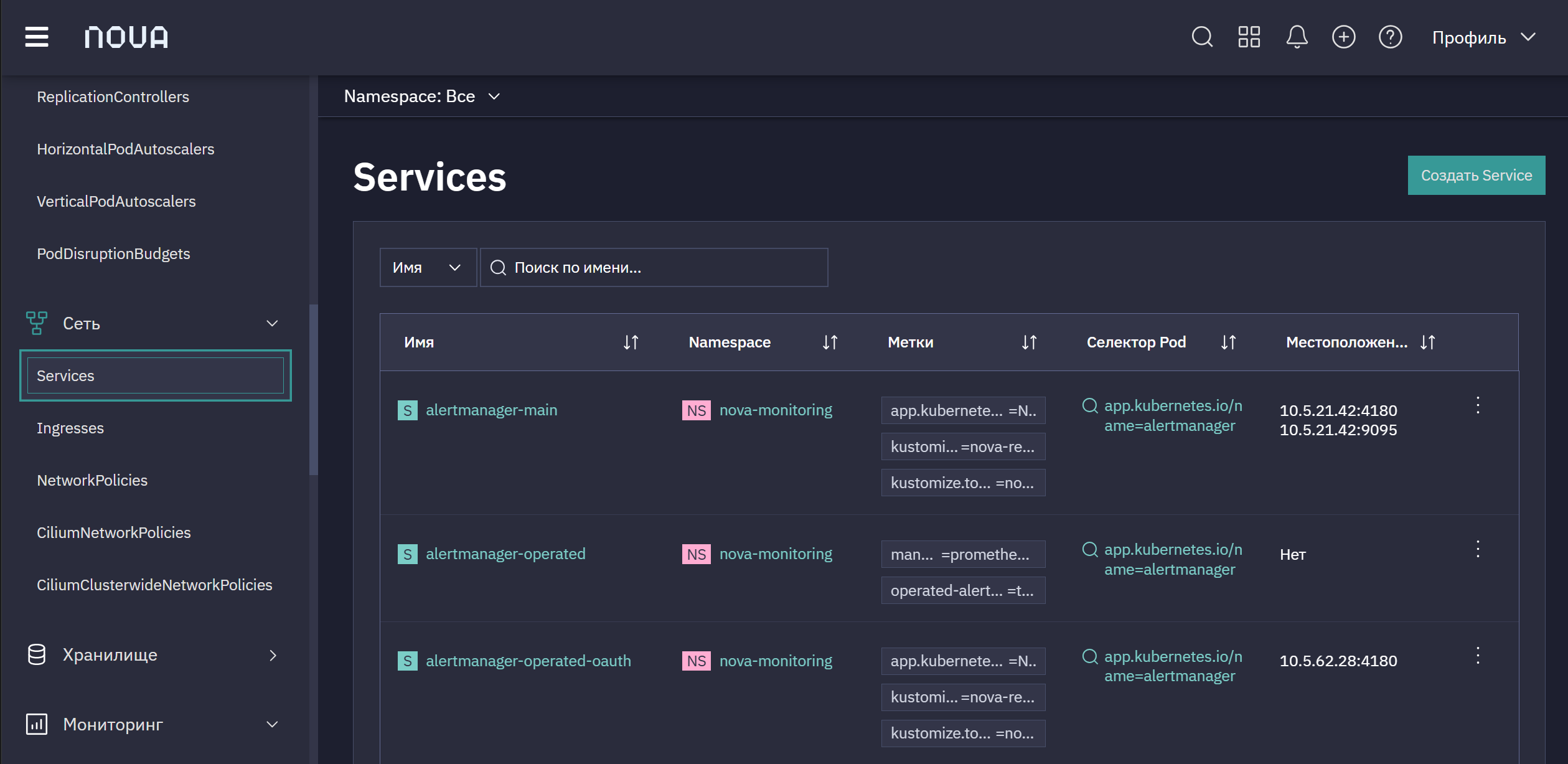

Для просмотра Services перейдите на вкладку Сеть → Services.

Данная страница отображает:

Список всех объектов Service в namespace, их имена и статусы.
Метки и селекторы, связывающие Service с конкретными Pod и приложениями.
IP-адреса, порты, точки подключения и связанные действия для управления и диагностики.

Чтобы узнать подробную информацию о Service или отредактировать его настройки, нажмите на имя Service из списка.

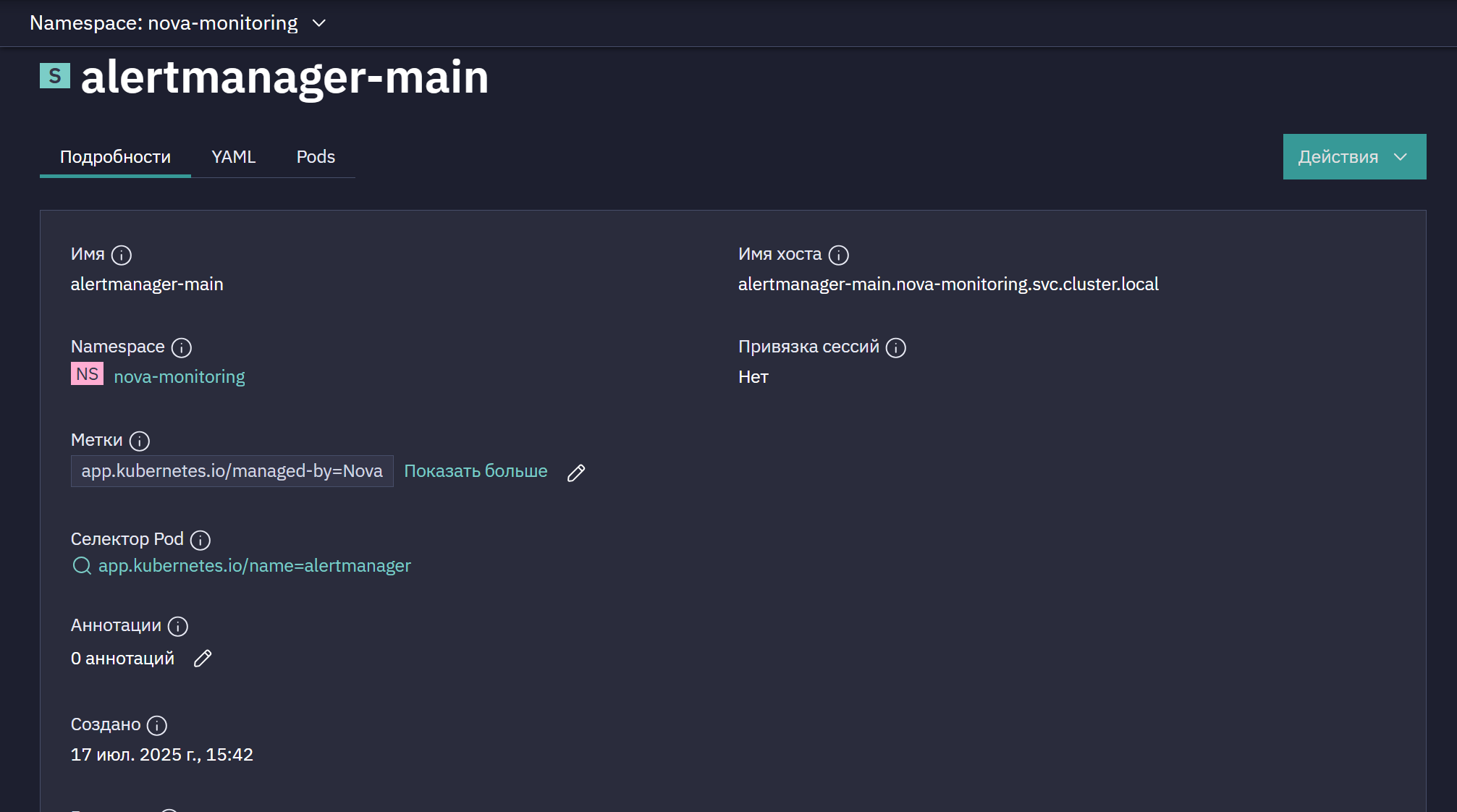

На данной странице представлены детальные сведения о выбранном объекте Service:

Для каждого Service отображается имя, статус работы, метки и селекторы.
Видны назначенные IP-адреса и открытые порты для подключения.

2. Ingreses

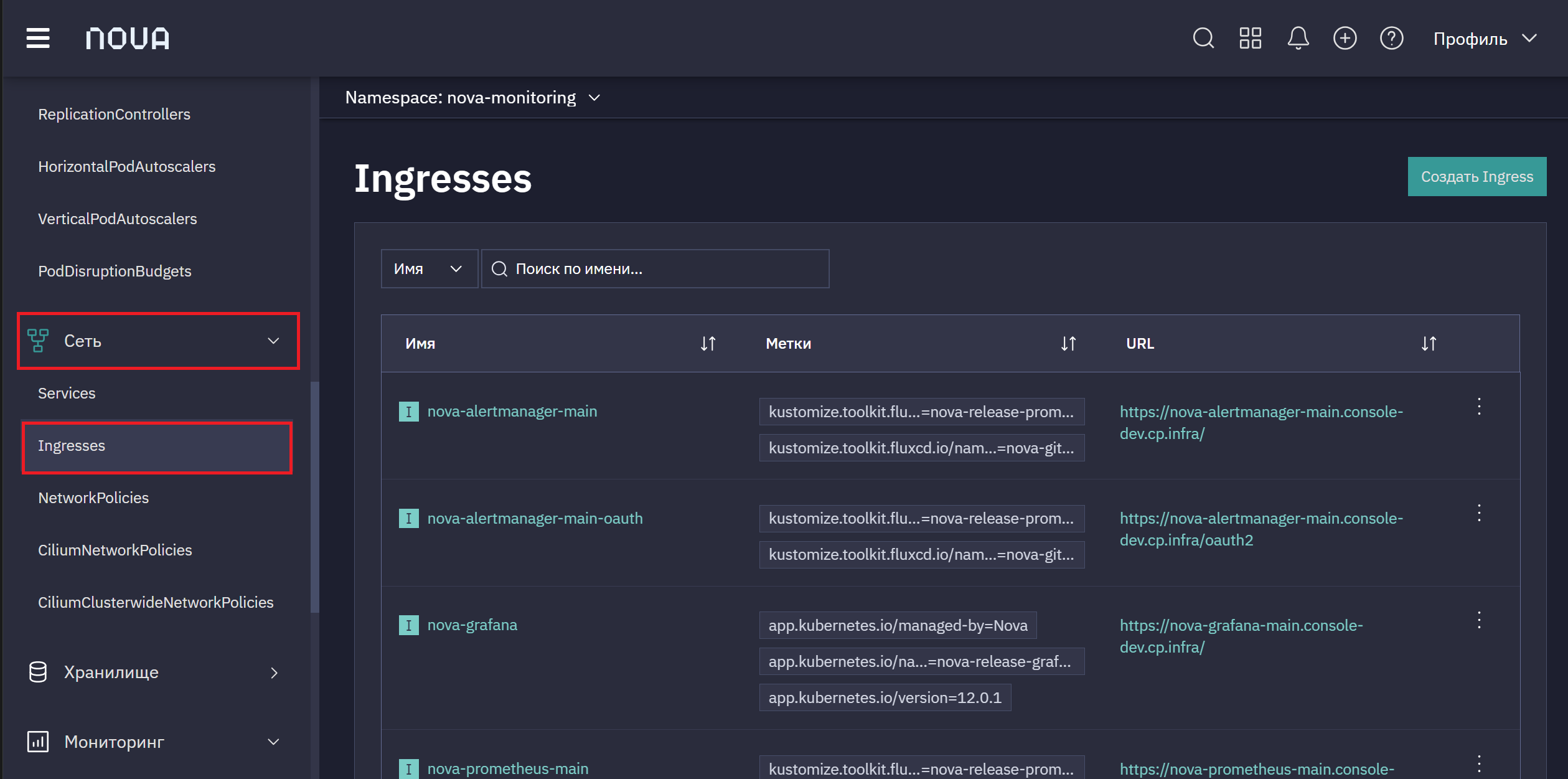

Для просмотра Ingreses перейдите на вкладку Сеть → Ingreses.

Данная страница отображает:

Список всех Ingress-ресурсов, их имена и действия.
Для каждого объекта показаны связанные сервисы, параметры маршрутизации, поддержка авторизации, сертификаты.

Чтобы узнать подробную информацию об Ingress-ресурсе или отредактировать его настройки, нажмите на имя Ingress из списка.

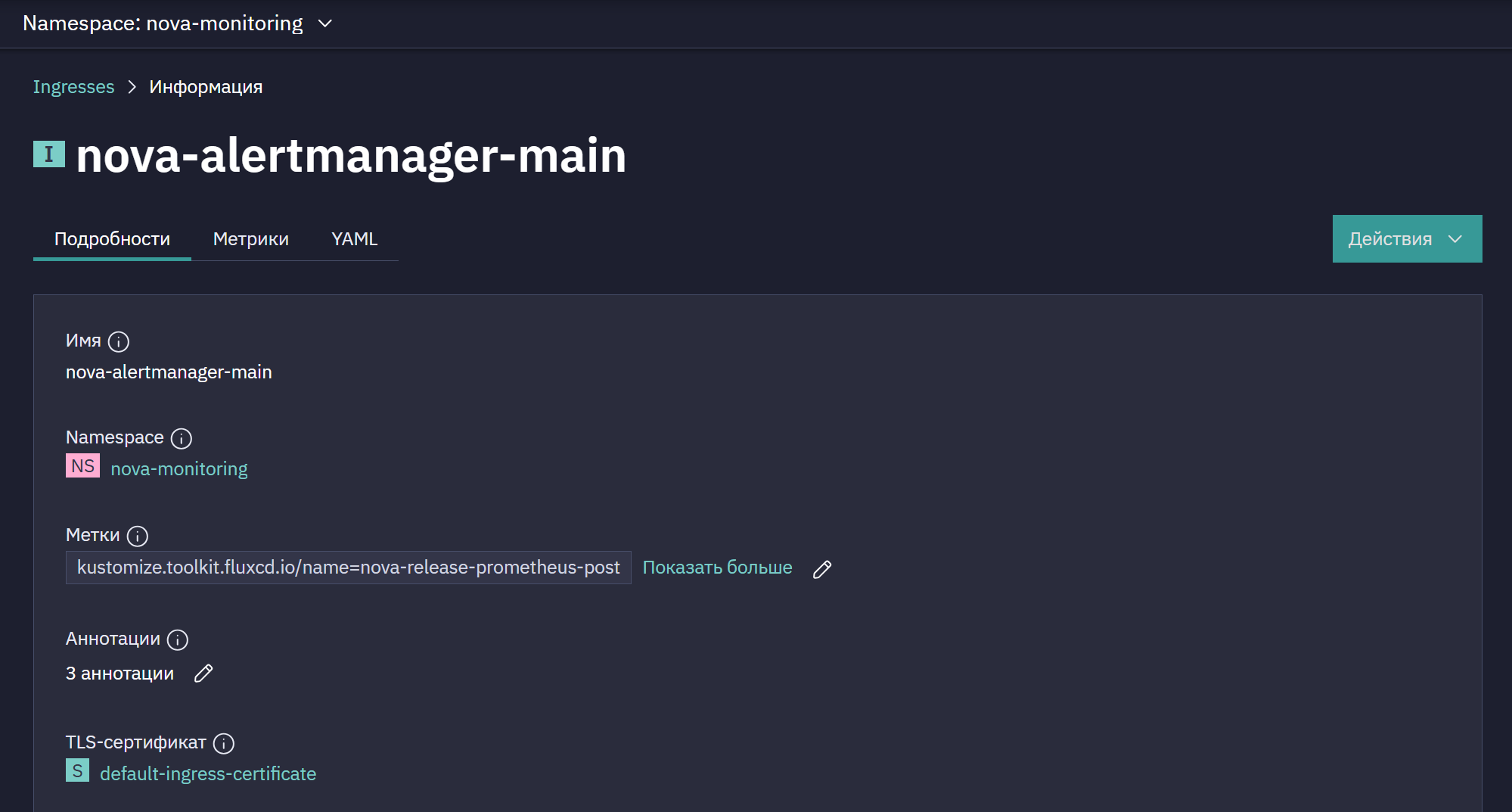

На данной странице представлены детальные сведения о выбранном объекте Ingress:

Указано имя и namespace, где создан Ingress.
Отображаются метки, аннотации и информация о применяемом TLS-сертификате.
Представлена дата создания ресурса, возможные сведения о владельце.

3. NetworkPolicies

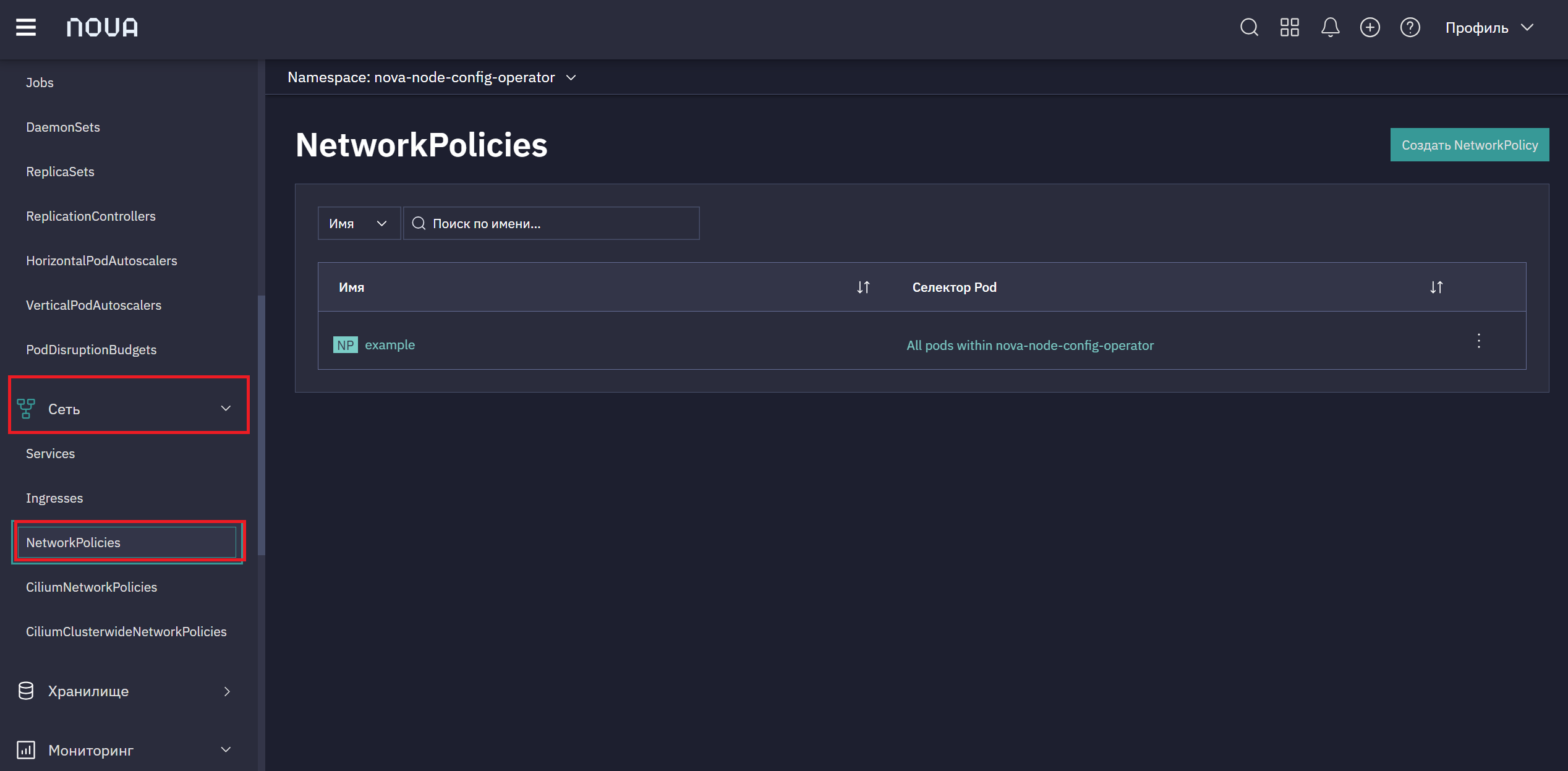

Для просмотра NetworkPolicies перейдите на вкладку Сеть → NetworkPolicies.

Данная страница отображает:

Cписок всех сетевых политик (Network Policies), созданных в выбранном namespace Kubernetes-кластера.
Для каждой NetworkPolicy представлены имя, метки и краткие сведения о правилах (разрешенные и запрещенные соединения).

Чтобы узнать подробную информацию о конкретной NetworkPolicy или отредактировать ее настройки, нажмите на имя сетевой политики из списка.

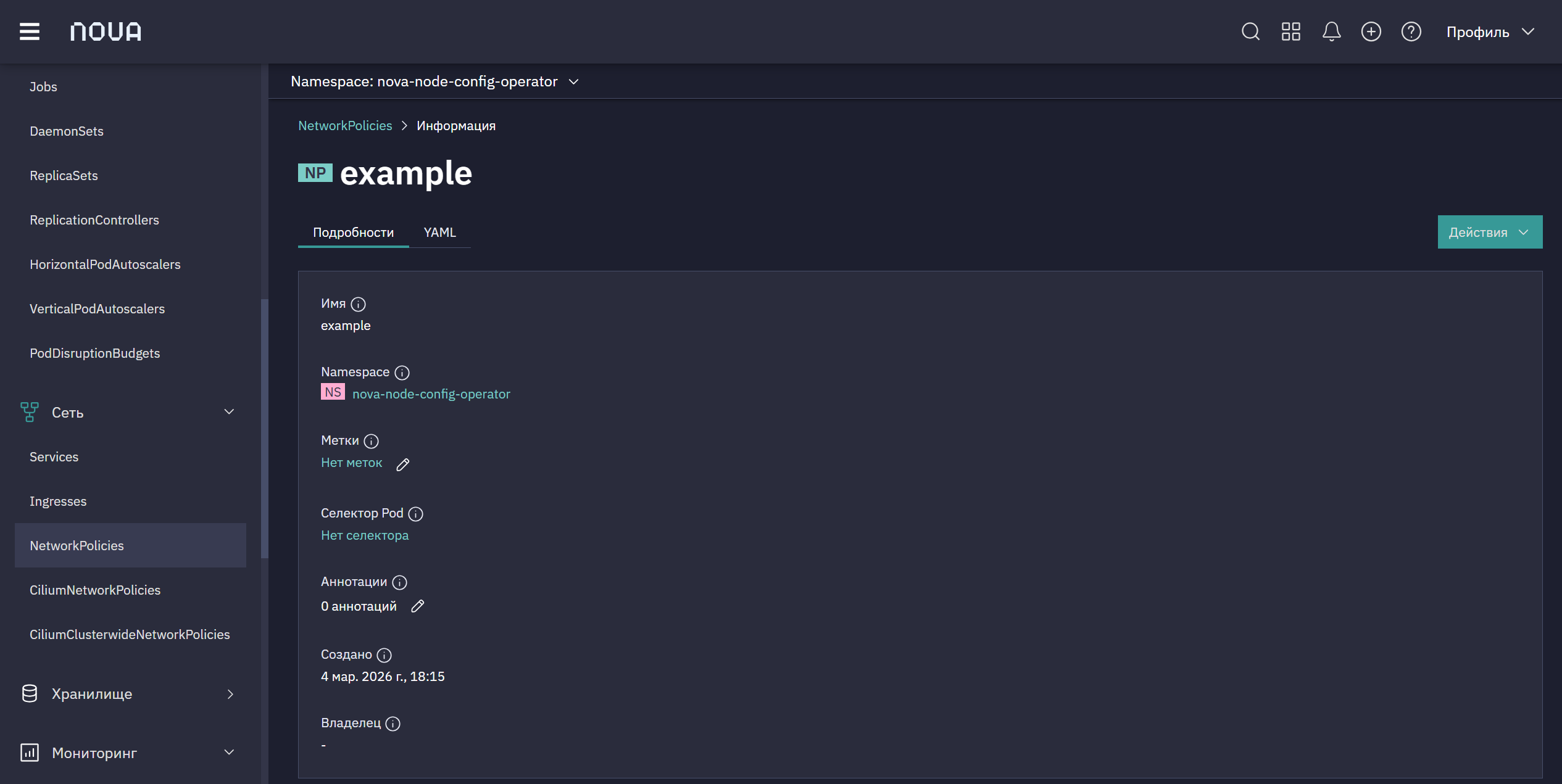

На данной странице представлены детальные сведения о выбранной сетевой политике:

Имя политики (например, my-policy);
Namespace, в котором расположена данная политика (например, nova-monitoring);
Метки и аннотации, если они заданы (их может не быть);
Селектор Pod — определяет, к каким Pod применяется политика (может быть не задан явно);
Время создания и информация о владельце ресурса;
Правила Ingress — список разрешенных или запрещенных соединений для входящего трафика, и описание логики изоляции;
Быстрые ссылки на просмотр и редактирование YAML-манифеста политики;
Поясняющая справка о принципах работы сетевых политик Kubernetes и ссылки на документацию.

4. CiliumNetworkPolicies

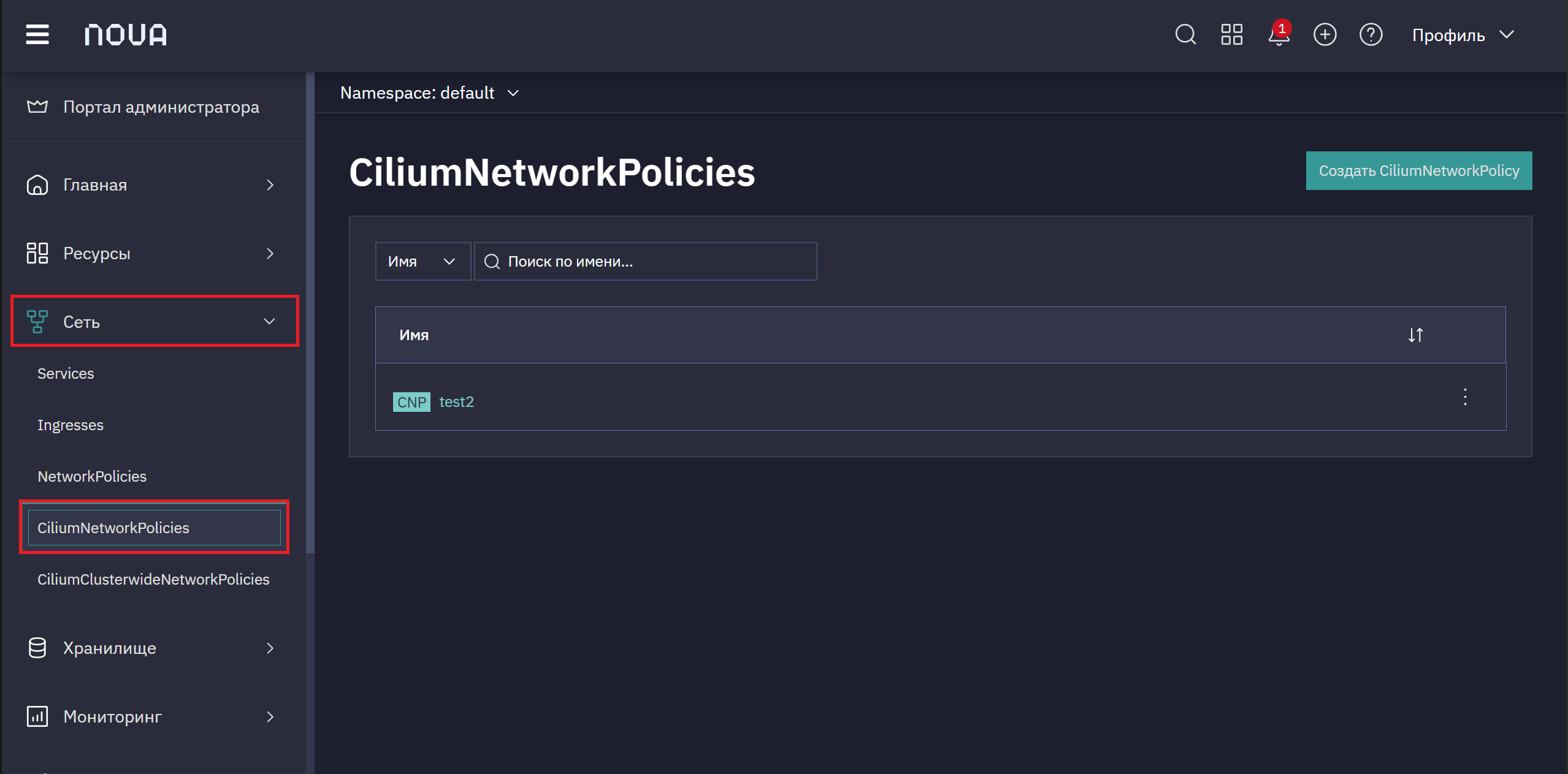

Для просмотра CiliumNetworkPolicies перейдите на вкладку Сеть → CiliumNetworkPolicies.

Данная страница отображает:

Cписок всех сетевых политик (CiliumNetworkPolicies), созданных в выбранном namespace Kubernetes-кластера.
Для каждой CiliumNetworkPolicy указано имя, метки, а также основные параметры и правила политики.

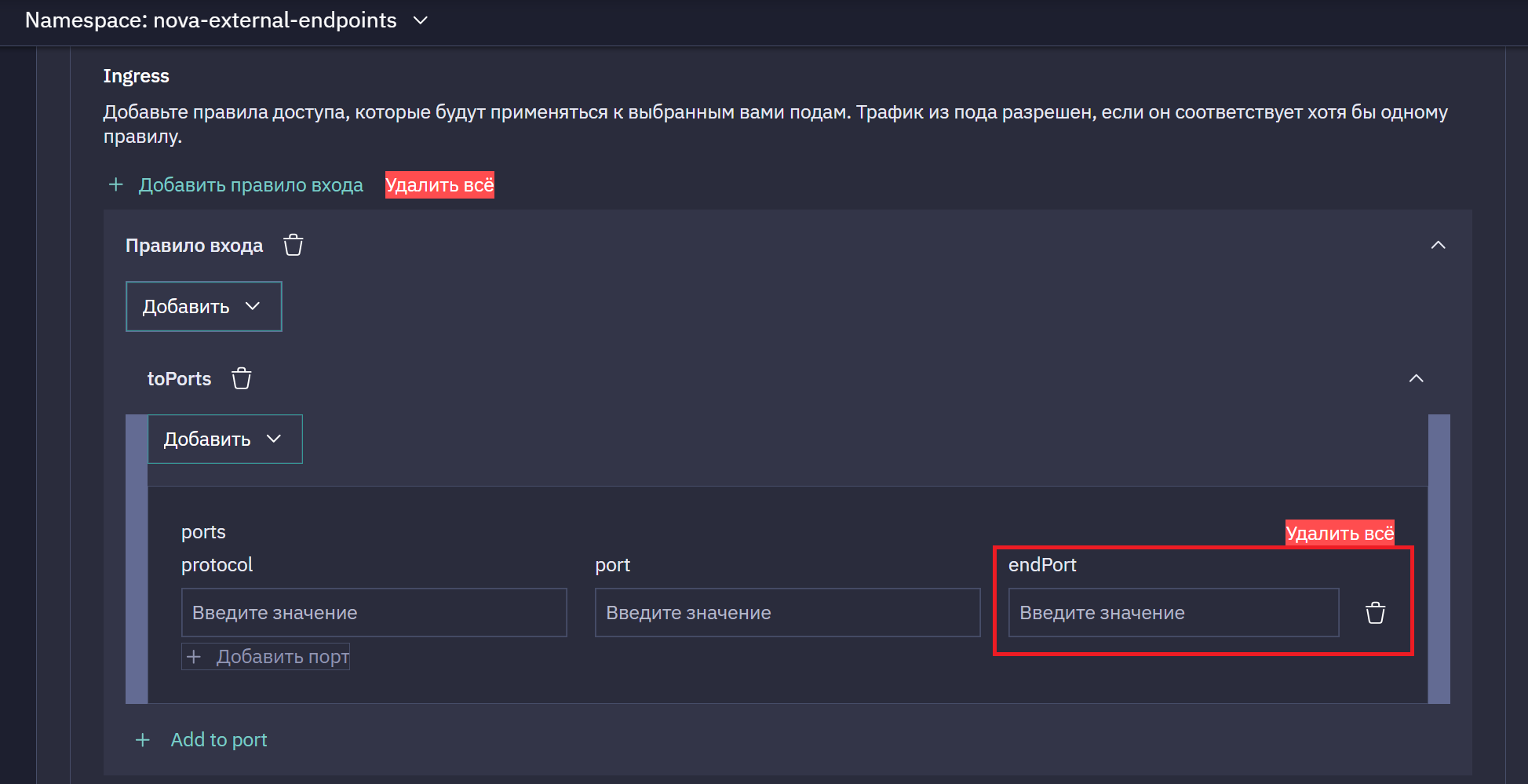

При создании CiliumNetworkPolicy имеется возможность с помощью полей port и endPort указывать диапазон портов для входящего (ingress) и исходящего (egress) трафика.

Далее в примере показано, как ограничение реализовано в манифесте.

Пример манифеста

В рамках данного примера ограничивается сетевое взаимодействие подов с меткой app=myService. Разрешается посылать пакеты только по протоколу TCP на портах 80–444:

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "l4-port-range-rule"
spec:
  endpointSelector:
    matchLabels:
      app: myService
  egress:
    - toPorts:
      - ports:
        - port: "80"
          endPort: 444
          protocol: TCP

Чтобы узнать подробную информацию о конкретной CiliumNetworkPolicy или отредактировать ее настройки, нажмите на имя сетевой политики из списка.

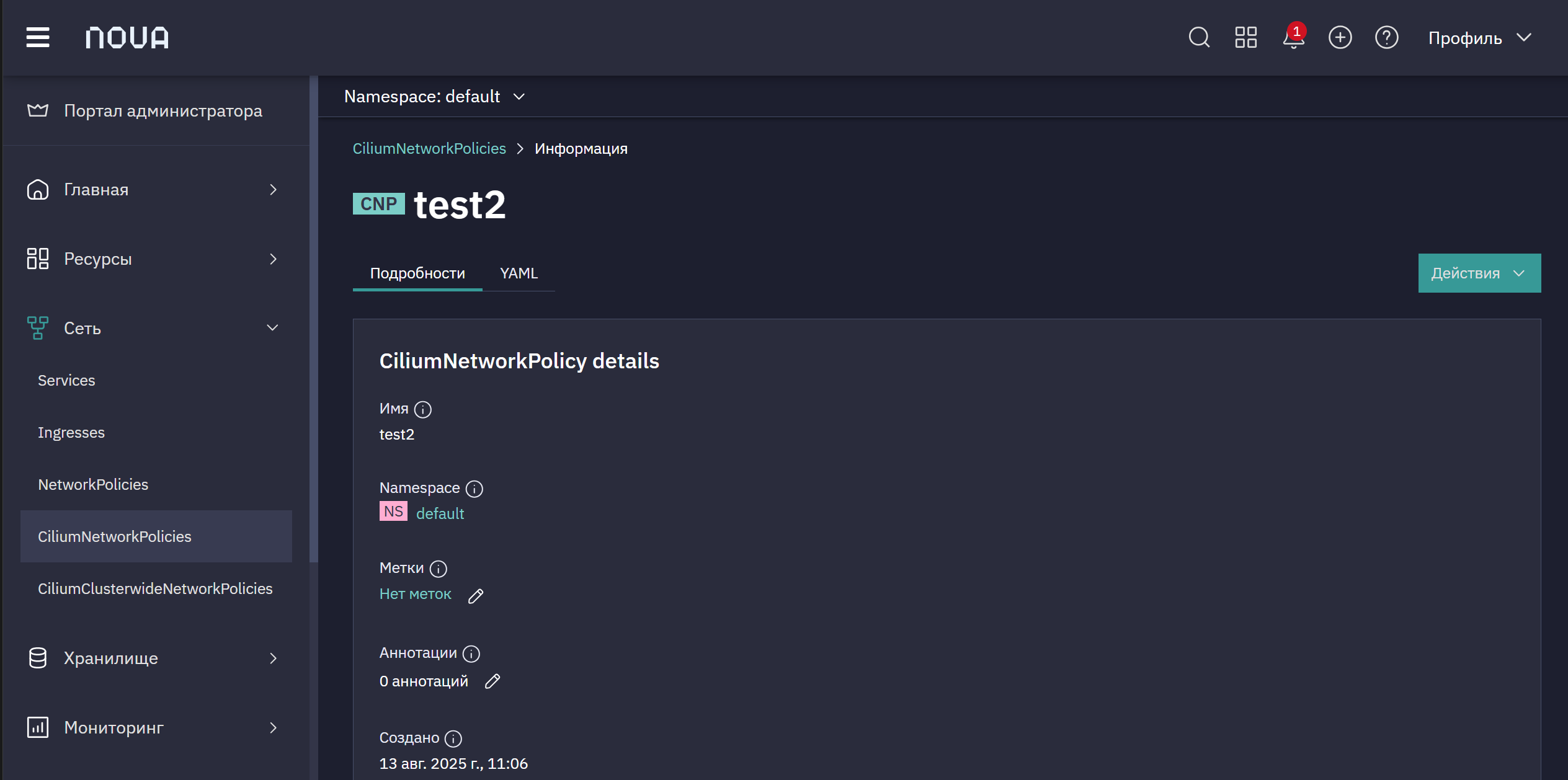

На данной странице представлены детальные сведения о выбранной сетевой политике:

Имя политики (например, my-cilium-policy);
Namespace, в котором расположена данная политика (например, nova-monitoring);
Метки и аннотации, если они заданы (их может не быть);
Время создания и информация о владельце ресурса;
Быстрые ссылки на просмотр и редактирование YAML-манифеста политики.

5. CiliumClusterwideNetworkPolicy

CiliumClusterwideNetworkPolicy — это расширенная политика сети в Cilium, которая применяется ко всему кластеру Kubernetes, а не только к одному namespace.

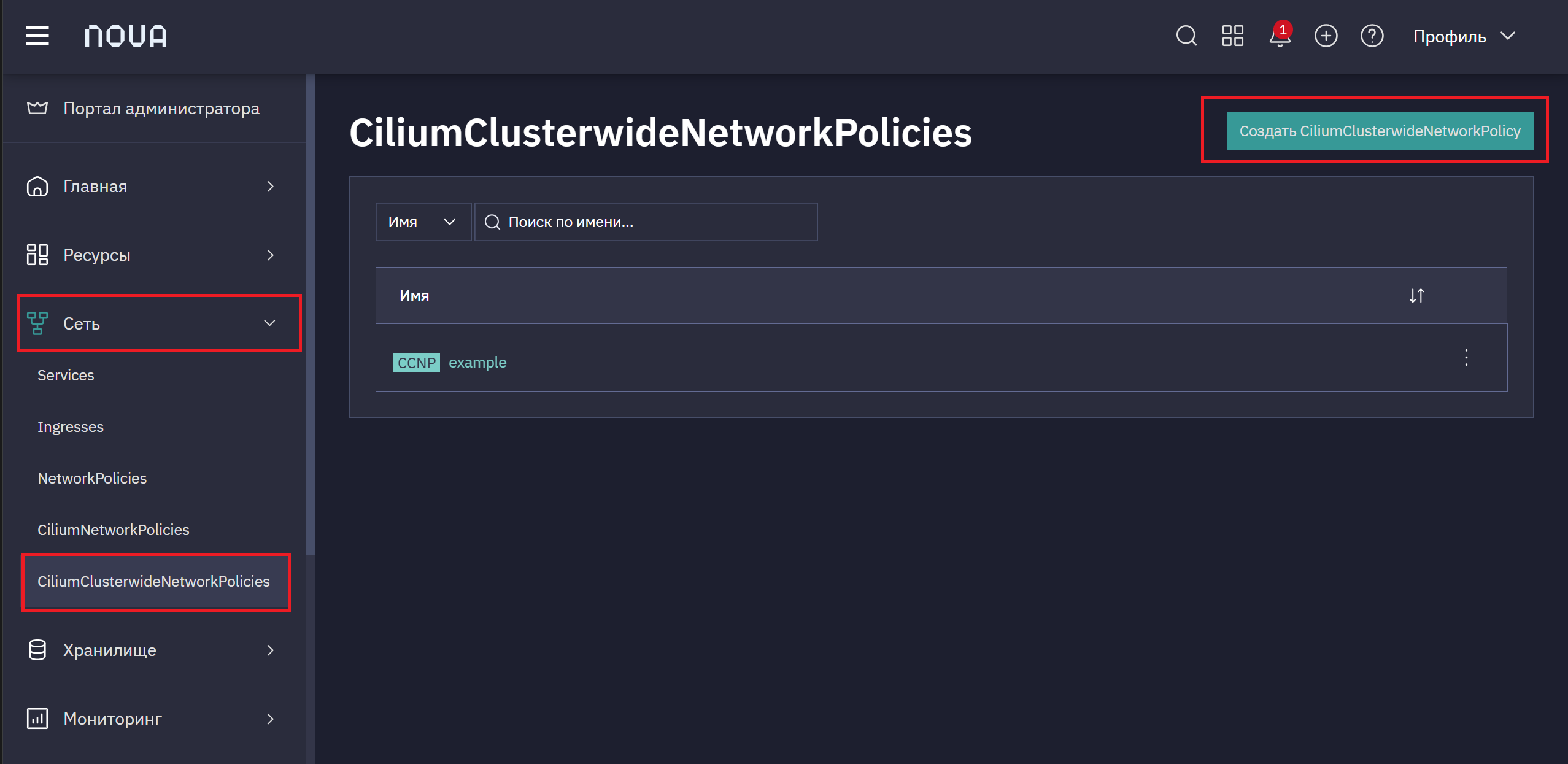

Для просмотра CiliumNetworkPolicies перейдите на вкладку Сеть → CiliumClusterwideNetworkPolicy.

Данная страница отображает список всех сетевых политик (CiliumClusterwideNetworkPolicy), созданных в Kubernetes-кластере.

Чтобы узнать подробную информацию о конкретной CiliumClusterwideNetworkPolicy или отредактировать ее настройки, нажмите на имя политики из списка.

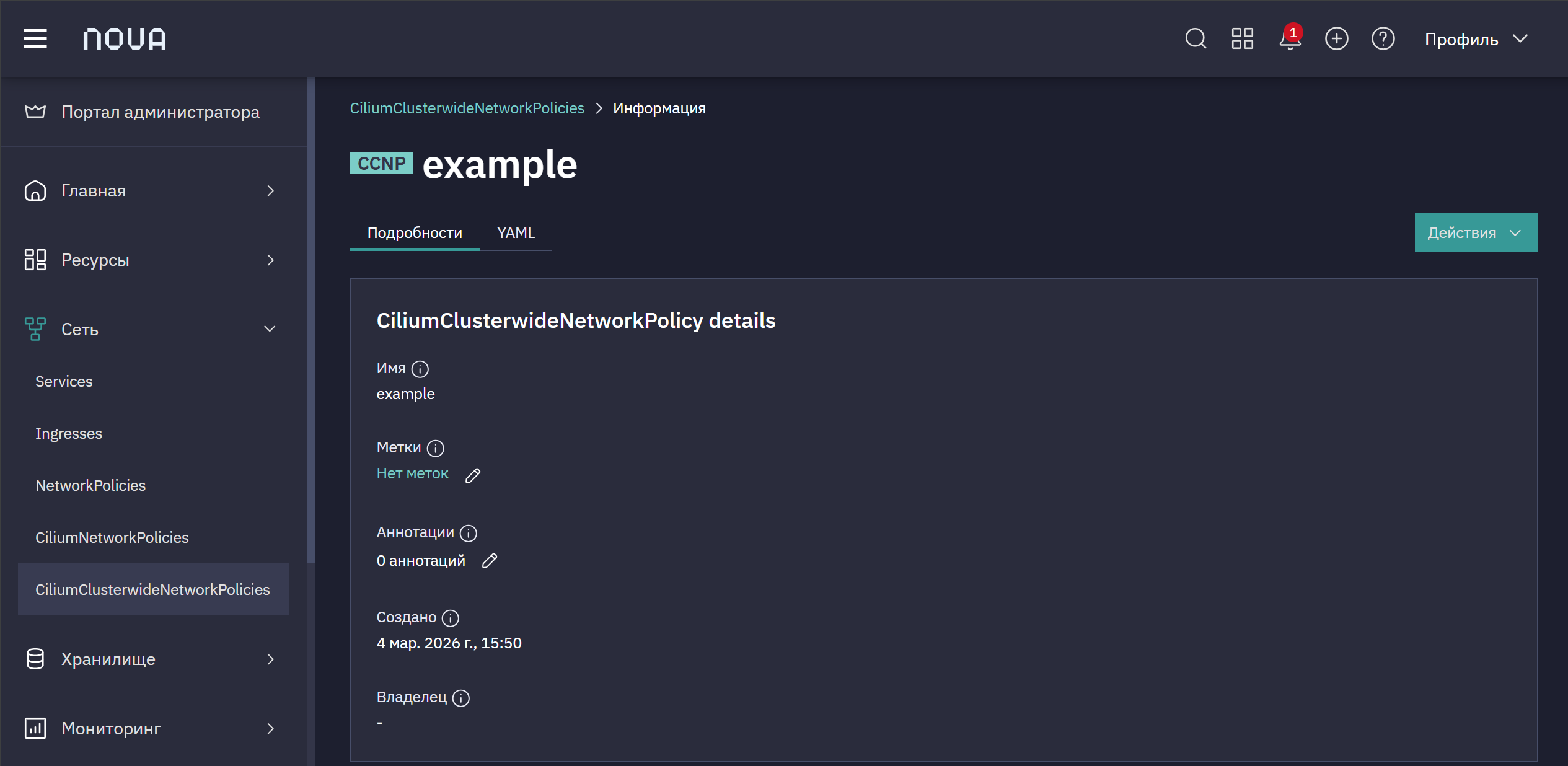

На данной странице представлены детальные сведения о выбранной сетевой политике:

Тип политики (CiliumClusterwideNetworkPolicy) и ее короткое имя (например, cilium-cluster-policy);
Метки и аннотации, если они заданы (их может не быть);
Время создания и информация о владельце ресурса;
Быстрые ссылки на просмотр и редактирование YAML-манифеста политики.
