Обзор веб-консоли. Узлы кластера

1. Nodes

Данная страница необходима для управления и просмотра информации об узлах (nodes) кластера.

Для просмотра списка всех узлов перейдите ко вкладке Узлы кластера → Nodes.

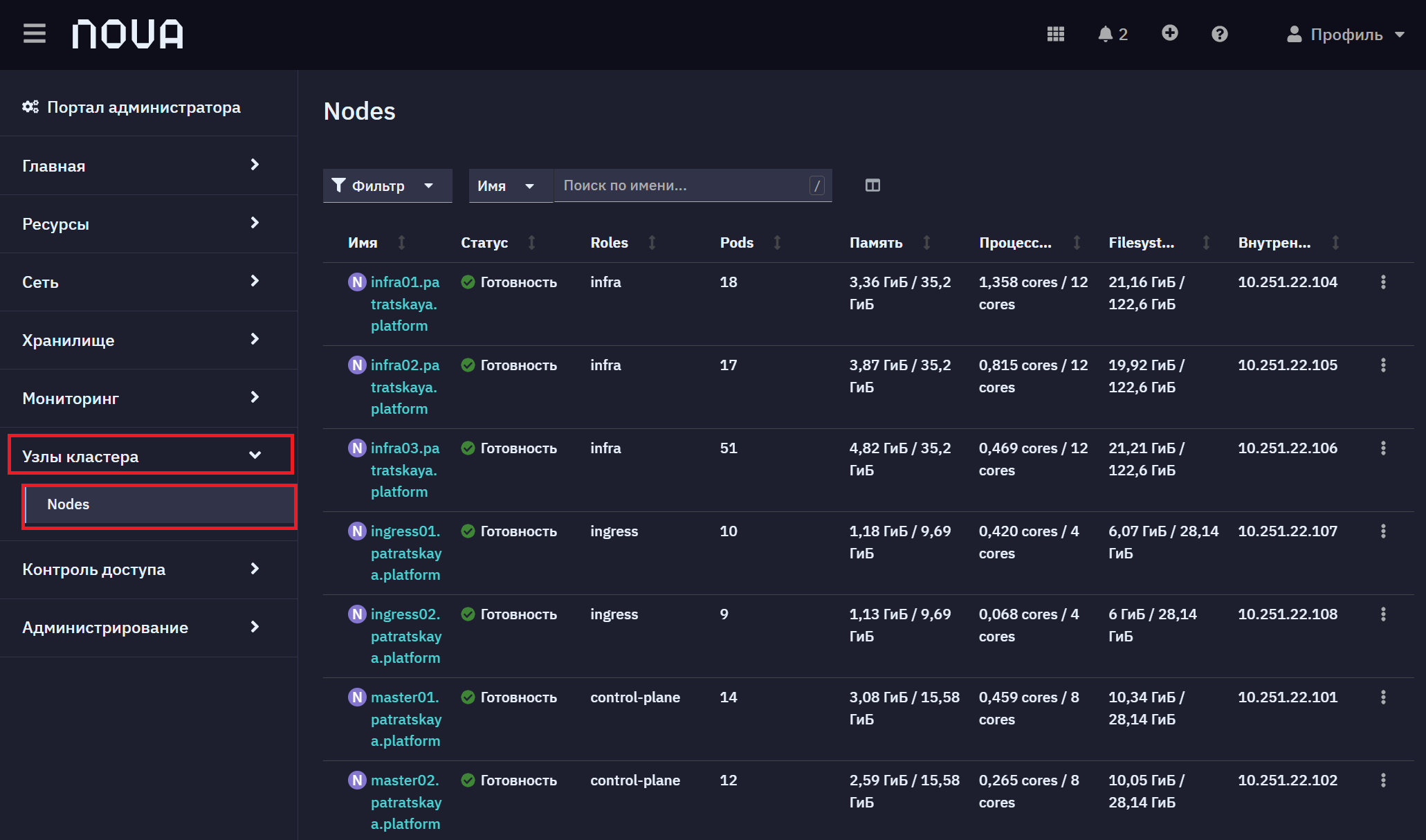

nodes

В таблице представлены следующие параметры узлов:

  • Имя. Название узла, ссылка на подробную информацию о нем.

  • Статус. Текущий статус узла.

  • Roles. Узлы могут иметь следующие роли:

    • control-plane (мастер-узлы). Содержат ключевые компоненты Nova Container Platform и Kubernetes.

    • infra (инфраструктурные узлы). Содержат служебные компоненты Nova Container Platform.

    • ingress (узлы балансировки). Выделенные узлы для балансировки входящего трафика. На узлах размещается дополнительный контроллер Ingress Nginx.

    • worker (рабочие узлы). Рабочие узлы необходимы для размещения пользовательских сервисов, приложений и различных нагрузок.

  • Pods. Количество подов, запущенных на ноде.

  • Память. Суммарный и используемый объем оперативной памяти (например, 13,36 ГиБ / 35,2 ГиБ).

  • Процессор. Используемое и доступное количество CPU (например, 1,358 cores / 12 cores).

  • Filesystem. Используемое и доступное дисковое пространство (например, 21,16 ГиБ / 122,6 ГиБ).

  • Внутренний IP. Внутренний сетевой адрес узла.

  • Кнопка действий menu. По кнопке действий для узла доступны следующие действия:

    • Отметить как незапланированный. Переводит узел в состояние unschedulable, чтобы на него не назначались новые поды (cordon).

    • Редактировать метки. Позволяет изменять метки (labels), назначенные узлу, для его идентификации и управления расписанием.

    • Редактировать аннотации. Позволяет изменять аннотации (annotations) на узле — использовать для хранения дополнительной информации о ноде.

Для ознакомления с детальной информацией по узлу нажмите на имя интересующего узла.

Далее представлено краткое описание основных вкладок на странице узла.

1.1. Обзор

На вкладке Обзор представлена информация об узле в виде 5-и информационных панелей, которые собирают основную информацию для первичного анализа состояния узла.

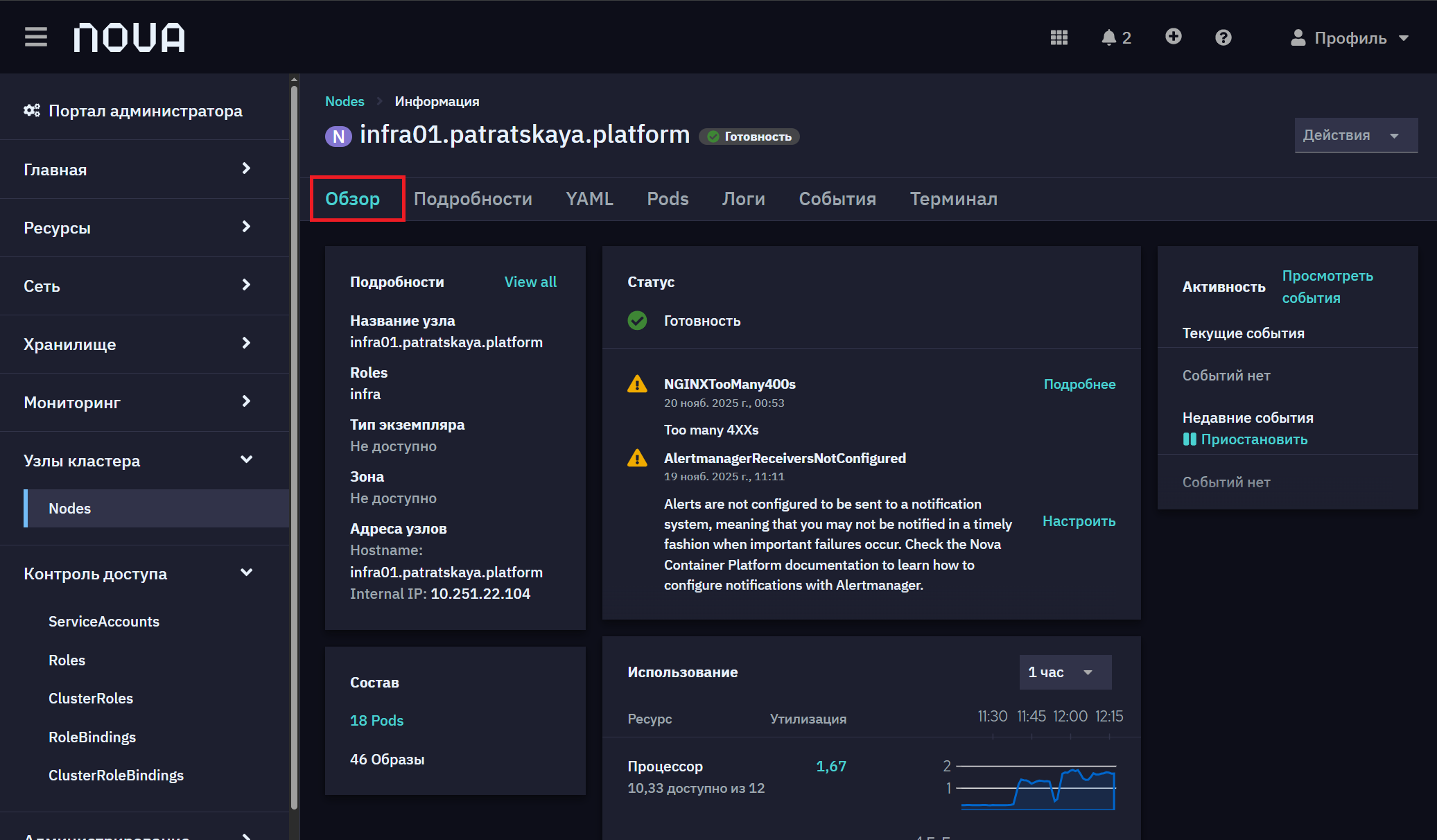

nodes details

  1. Подробности. Дает более подробную информацию об узле: название, роли, тип экземпляра, зона, адреса узлов. Нажмите на View all. Данная ссылка ведет на страницу Подробности.

  2. Состав. Поле позволяет быстро оценить загрузку узла и понять, сколько подов реально запущено на узле и сколько на узле находится образов.

  3. Статус. Отображает состояние узла, а так же выводит предупреждения из системы оповещений, связанные с данным узлом. Вы можете открыть подробную информацию об этих оповещениях, нажав кнопку Подробнее.

  4. Использование. В данном поле на странице выбранного узла отображается текущее потребление основных ресурсов узла на фиксированном временном промежутке. Вы можете изменить масштаб времени, нажав на раскрывающийся список в правом верхнем углу информационного поля.

  5. Активность. Данное поле показывает список событий. Вы можете открыть подробную информацию о событиях на узле для детального изучения, нажав кнопку Посмотреть события.

1.2. Подробности

Данная вкладка отображает подробную техническую информацию о выбранном узле кластера. Здесь представлены конфигурация, метаданные, список меток, аннотаций, и параметры работы, необходимые для диагностики и управления узлом.

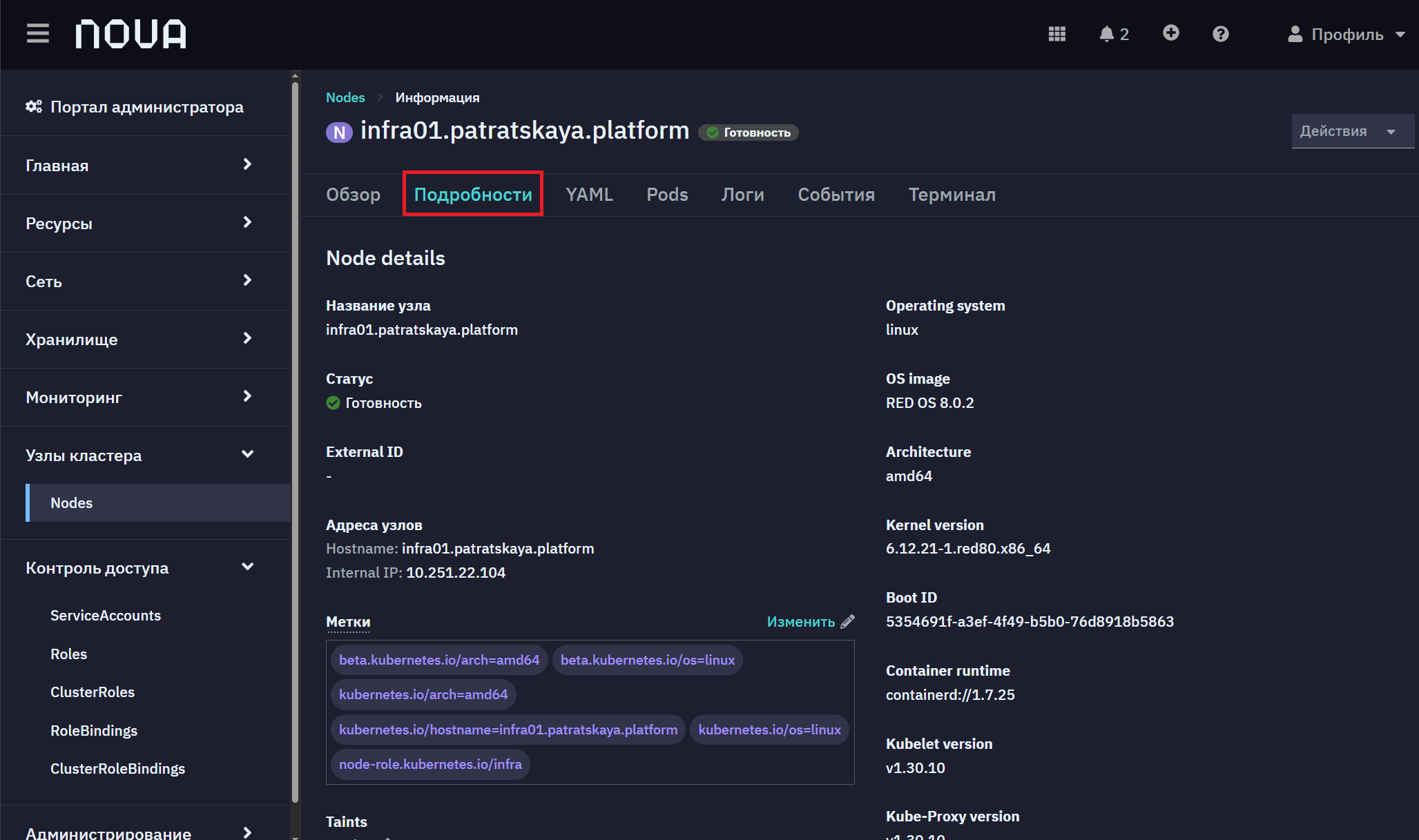

nodes details 1

Ниже на данной вкладке представлены таблицы:

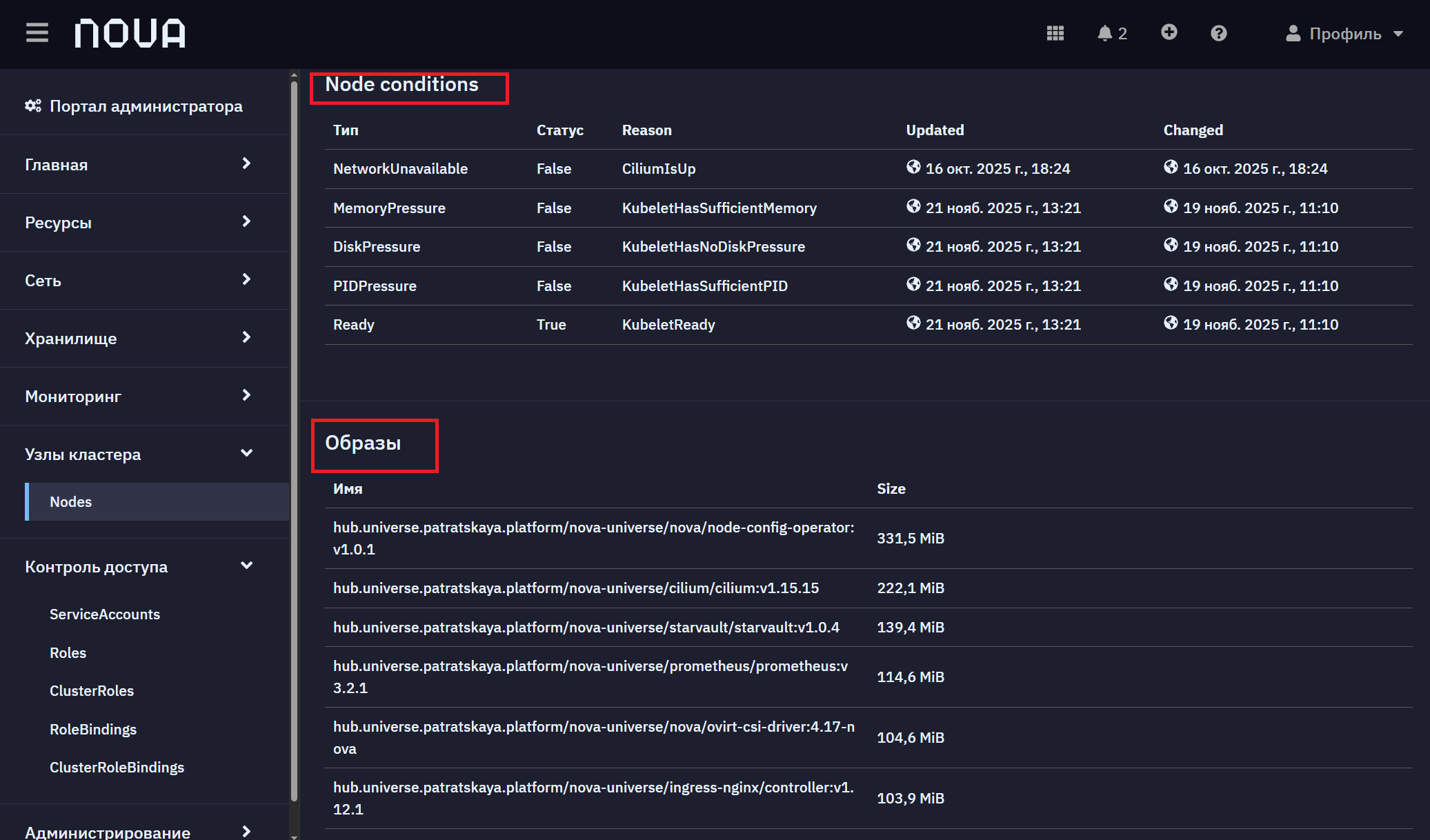

nodes details 2

  • Node conditions. Показывает текущее состояние (условия) узла, отражающее его работоспособность и ресурсное состояние. Для каждого условия показываются:

    • Тип

    • Статус (True/False)

    • Reason

    • Updated. Дата последнего обновления.

    • Changed. Дата последнего изменения.

  • Образы. Таблица, отображающая список всех контейнерных образов, которые загружены и доступны на выбранном узле. Для каждого образа отображаются:

    • Имя

    • Размер образа

    Данная таблица позволяет понять, какие приложения и компоненты могут быть запущены на узле.

1.3. YAML

Данная вкладка отображает YAML-манифест выбранного узла Kubernetes в удобном для просмотра формате.

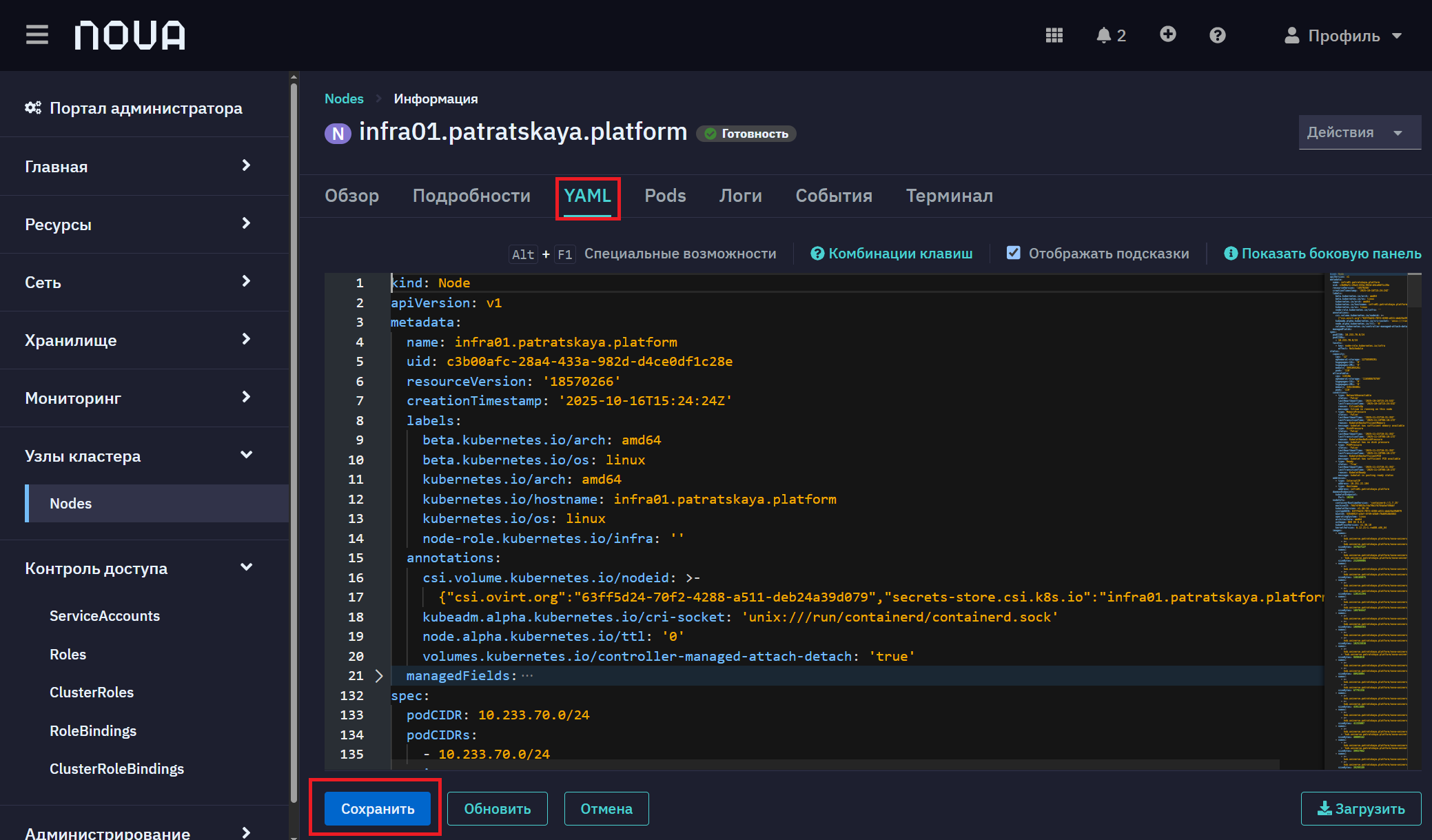

nodes details 3

Здесь представлена полное описание узла, включая все его метаданные, спецификацию, статус, метки, аннотации и условия.

Вы можете отредактировать манифест. Для этого внесите изменения и нажмите Сохранить. После сохранения нажмите Обновить.

Pods

На данной вкладке представлен список всех подов, запущенных на выбранном узле

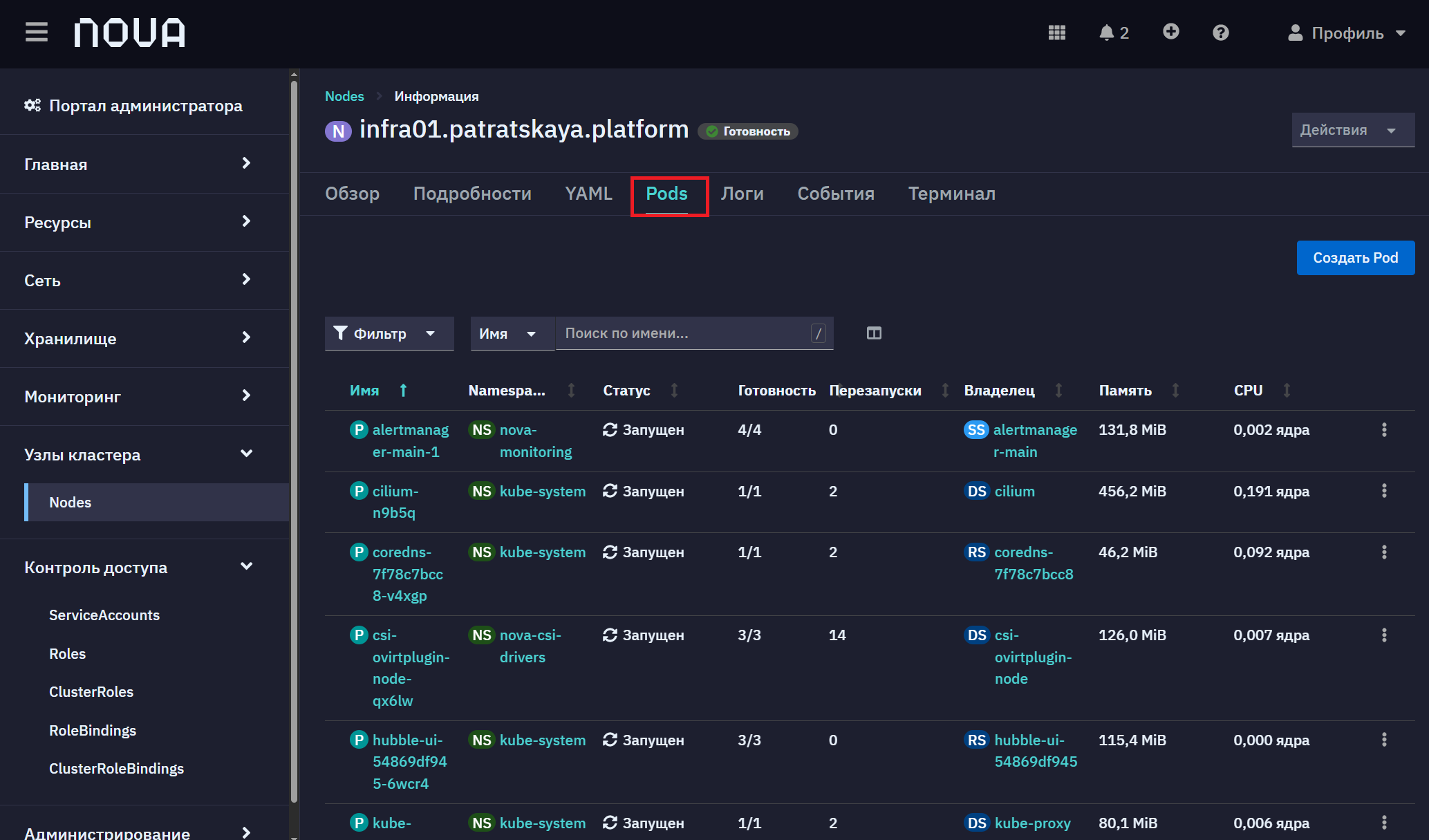

pods

В таблице представлены следующие параметры подов:

  • Имя. Название пода с возможностью перейти к его детальной странице.

  • Namespace. Пространство имен, в котором развернут под.

  • Статус. Текущее состояние пода (например, "Запущен").

  • Готовность. Соотношение готовых контейнеров к общему количеству в поде (например, "3 / 3").

  • Перезапуски. Общее число перезапусков контейнеров в составе пода.

  • Владелец. Тип и имя управляющего объекта.

  • Память. Используемый объем оперативной памяти данным подом.

  • CPU. Используемое количество ресурсов CPU данным подом.
