Резервное копирование мастер-узлов

Регулярное резервное копирование мастер-узлов Nova Container Platform необходимо, чтобы восстановить кластер в критических ситуациях. Рекомендуется организовать хранение резервных копий в инфраструктуре за пределами кластера Kubernetes. Резервное копирование не должно выполняться в пиковые часы нагрузки, поскольку процессы подготовки резервных копий оказывают влияние на дисковую подсистему мастер-узлов.

1. Объекты резервного копирования

Критически важными компонентами платформы, мастер-узлов и среды Kubernetes являются следующие сервисы:

Etcd: основное хранилище данных, содержит всю информацию о ресурсах в Kubernetes.
StarVault: основное хранилище TLS-сертификатов, секретов, учетных записей.

Кроме этого, в Nova Container Platform поддерживается опциональная возможность резервного копирования следующих объектов:

Токены StarVault (Unseal Tokens): токены для распечатывания (расшифровки) хранилища StarVault.
TLS-сертификаты: сертификаты компонентов Kubernetes Control Plane и Nova Configuration Manager.
Ключи шифрования Etcd: ключи, необходимые для шифрования секретов в Etcd.

2. Совместимость резервных копий

В Nova Container Platform поддерживается полное восстановление резервной копии только для патч-версии платформы (x.y.Z), в которой данная резервная копия создавалась.

Восстановление образов хранилищ Etcd и StarVault в несовместимые версии Nova Container Platform может привести к непредсказуемому поведению служебных сервисов платформы.

3. Выбор решения для резервного копирования

В Nova Container Platform поддерживается два основных решения для резервного копирования мастер-узлов:

Регулярное задание CronJob в Kubernetes.
C помощью дополнительного модуля Nova Data Protection и ПО Velero, входящего в его состав.

В каждом из решений запускается сервис Nova Backup Daemon, который выполняет резервное копирование информации на мастер-узлах. В зависимости от используемого решения в пользовательской инфраструктуре должно быть подготовлено соответствующее хранилище:

В регулярном задании CronJob сервис Nova Backup Daemon использует том, куда выполняется сохранение резервной копии. Рекомендуется использовать в качестве тома подключаемое NFS-хранилище.
При использовании ПО Velero из модуля Nova Data Protection в пользовательской инфраструктуре должно быть подготовлено и доступно S3-совместимое объектное хранилище. В данном сценарии сервис Nova Backup Daemon сохраняет резервную копию мастер-узлов локально, а затем выполняется резервная копия сервиса с его данными с помощью Velero.

Вы можете использовать наиболее подходящее решение в зависимости от вашей инфраструктуры и доступных ресурсов.

В разделе Резервное копирование и восстановление пользовательских данных вы можете ознакомиться с требованиями для установки модуля Nova Data Protection.

4. Настройка резервного копирования мастер-узлов

В данном разделе описана процедура настройки резервного копирования мастер-узлов платформы Nova Container Platform:

используя возможности запуска регулярных заданий CronJob в Kubernetes;
с помощью ПО Velero, входящего в состав модуля Data Protection.

4.1. Настройка резервного копирования с помощью регулярного задания CronJob

Необходимые условия

У вас есть доступ к кластеру с учетной записью, имеющей роль cluster-admin в Kubernetes.
Вы установили утилиту kubectl для работы с Kubernetes.
У вас подготовлено NFS-хранилище для резервных копий.

Порядок действий

Подготовьте манифест кастомизации (Kustomization) в зависимости от количества мастер-узлов в кластере Kubernetes:

3 мастер-узла

apiVersion: kustomize.toolkit.fluxcd.io/v1
kind: Kustomization
metadata:
  name: nova-release-cluster-backup-rbac
  namespace: nova-gitops
  labels:
    nova-application-group: data-protection
    kustomization.nova-platform.io/cluster: "true"
spec:
  serviceAccountName: kustomize-controller
  commonMetadata:
    labels:
      app.kubernetes.io/managed-by: Nova
  interval: 10m
  retryInterval: 30s
  timeout: 5m
  prune: false
  force: true
  sourceRef:
    kind: GitRepository
    name: nova-release-gitrepo-main
  path: ./resources/cluster-backup-rbac
---
apiVersion: kustomize.toolkit.fluxcd.io/v1
kind: Kustomization
metadata:
  name: nova-release-cluster-backup-cronjob
  namespace: nova-gitops
  labels:
    nova-application-group: data-protection
    kustomization.nova-platform.io/cluster: "true"
spec:
  dependsOn:
  - name: nova-release-cluster-backup-rbac
  serviceAccountName: kustomize-controller
  commonMetadata:
    labels:
      app.kubernetes.io/managed-by: Nova
  interval: 10m
  retryInterval: 30s
  timeout: 5m
  prune: false
  force: true
  sourceRef:
    kind: GitRepository
    name: nova-release-gitrepo-main
  path: ./resources/cluster-backup-cronjob
  postBuild:
    substituteFrom:
    - kind: ConfigMap
      name: nova-gitops-common-substitute-config
  patches:
  - patch: |
      apiVersion: batch/v1
      kind: CronJob
      metadata:
        name: nova-backup-scheduled
        namespace: nova-cluster-backup
      spec:
        schedule: "0 4 * * *"
        jobTemplate:
          spec:
            parallelism: 3
            completions: 3
            template:
              spec:
                volumes:
                - name: backup-volume
                  nfs:
                    server: nfs-share.mycompany.local
                    path: /nova-cluster-8b4e9344-9dcd-4c64-b98a-4a8a08a53da6
                    readOnly: false
                containers:
                - name: backup-daemon
                  env:
                  - name: MY_NODE_NAME
                    valueFrom:
                      fieldRef:
                        apiVersion: v1
                        fieldPath: spec.nodeName
                  - name: INCLUDE_STARVAULT_UNSEAL_TOKENS
                    value: "true"
                  - name: INCLUDE_PKI_DATA
                    value: "true"
                  - name: INCLUDE_DATA_ENCRYPTION_CONFIG
                    value: "true"
                  - name: INCLUDE_STARVAULT_DB_BACKUP
                    value: "true"
                  - name: RETENTION_PERIOD_DAYS
                    values: "7"
                  - name: MY_POD_NAME
                    valueFrom:
                      fieldRef:
                        apiVersion: v1
                        fieldPath: metadata.name
                  - name: MY_NAMESPACE
                    valueFrom:
                      fieldRef:
                        apiVersion: v1
                        fieldPath: metadata.namespace
    target:
      kind: CronJob
      name: nova-backup-scheduled
      namespace: nova-cluster-backup

1 мастер-узел

apiVersion: kustomize.toolkit.fluxcd.io/v1
kind: Kustomization
metadata:
  name: nova-release-cluster-backup-rbac
  namespace: nova-gitops
  labels:
    nova-application-group: data-protection
    kustomization.nova-platform.io/cluster: "true"
spec:
  serviceAccountName: kustomize-controller
  commonMetadata:
    labels:
      app.kubernetes.io/managed-by: Nova
  interval: 10m
  retryInterval: 30s
  timeout: 5m
  prune: false
  force: true
  sourceRef:
    kind: GitRepository
    name: nova-release-gitrepo-main
  path: ./resources/cluster-backup-rbac
---
apiVersion: kustomize.toolkit.fluxcd.io/v1
kind: Kustomization
metadata:
  name: nova-release-cluster-backup-cronjob
  namespace: nova-gitops
  labels:
    nova-application-group: data-protection
    kustomization.nova-platform.io/cluster: "true"
spec:
  dependsOn:
  - name: nova-release-cluster-backup-rbac
  serviceAccountName: kustomize-controller
  commonMetadata:
    labels:
      app.kubernetes.io/managed-by: Nova
  interval: 10m
  retryInterval: 30s
  timeout: 5m
  prune: false
  force: true
  sourceRef:
    kind: GitRepository
    name: nova-release-gitrepo-main
  path: ./resources/cluster-backup-cronjob
  postBuild:
    substituteFrom:
    - kind: ConfigMap
      name: nova-gitops-common-substitute-config
  patches:
  - patch: |
      apiVersion: batch/v1
      kind: CronJob
      metadata:
        name: nova-backup-scheduled
        namespace: nova-cluster-backup
      spec:
        schedule: "0 4 * * *"
        jobTemplate:
          spec:
            parallelism: 1
            completions: 1
            template:
              spec:
                volumes:
                - name: backup-volume
                  nfs:
                    server: nfs-share.mycompany.local
                    path: /nova-cluster-8b4e9344-9dcd-4c64-b98a-4a8a08a53da6
                    readOnly: false
                containers:
                - name: backup-daemon
                  env:
                  - name: MY_NODE_NAME
                    valueFrom:
                      fieldRef:
                        apiVersion: v1
                        fieldPath: spec.nodeName
                  - name: INCLUDE_STARVAULT_UNSEAL_TOKENS
                    value: "true"
                  - name: INCLUDE_PKI_DATA
                    value: "true"
                  - name: INCLUDE_DATA_ENCRYPTION_CONFIG
                    value: "true"
                  - name: INCLUDE_STARVAULT_DB_BACKUP
                    value: "true"
                  - name: RETENTION_PERIOD_DAYS
                    values: "7"
                  - name: MY_POD_NAME
                    valueFrom:
                      fieldRef:
                        apiVersion: v1
                        fieldPath: metadata.name
                  - name: MY_NAMESPACE
                    valueFrom:
                      fieldRef:
                        apiVersion: v1
                        fieldPath: metadata.namespace
    target:
      kind: CronJob
      name: nova-backup-scheduled
      namespace: nova-cluster-backup

Установите параметры резервного копирования.

Укажите переменные окружения сервиса Nova Backup Daemon:

Параметр Значение по умолчанию Описание

Параметр	Значение по умолчанию	Описание
`INCLUDE_STARVAULT_UNSEAL_TOKENS`	`true`	Добавление в архив резервной копии токенов для распечатывания StarVault.
`INCLUDE_PKI_DATA`	`true`	Добавление в архив резервной копии всех выпущенных TLS-сертификатов для платформы.
`INCLUDE_DATA_ENCRYPTION_CONFIG`	`true`	Добавление в архив резервной копии ключей шифрования Etcd.
`INCLUDE_STARVAULT_DB_BACKUP`	`true`	Добавление в архив резервной копии снимка БД StarVault.
`RETENTION_PERIOD_DAYS`	`7`	Количество дней, в течение которых необходимо хранить резервные копии на внешнем хранилище.

INCLUDE_STARVAULT_UNSEAL_TOKENS

true

Добавление в архив резервной копии токенов для распечатывания StarVault.

INCLUDE_PKI_DATA

true

Добавление в архив резервной копии всех выпущенных TLS-сертификатов для платформы.

INCLUDE_DATA_ENCRYPTION_CONFIG

true

Добавление в архив резервной копии ключей шифрования Etcd.

INCLUDE_STARVAULT_DB_BACKUP

true

Добавление в архив резервной копии снимка БД StarVault.

RETENTION_PERIOD_DAYS

7

Количество дней, в течение которых необходимо хранить резервные копии на внешнем хранилище.

Информация

Для каждого мастер-узла создается собственная резервная копия выбранных данных с учетом следующей информации:

Резервная копия Etcd создается всегда и только однократно на одном из мастер-узлов платформы.
Для получения полного набора токенов для распечатывания StarVault необходимо иметь резервные копии всех мастер-узлов.
Резервное копирование TLS-сертификатов не включает приватные ключи центров сертификации платформы, поскольку они не являются эскпортируемыми и хранятся только в БД StarVault.
Управление количеством дней хранения резервных копий доступно только для решения резервного копирования с помощью регулярного задания CronJob. При использовании модуля Nova Data Protection политика хранения данных определяется средствами ПО Velero.

Укажите спецификацию тома backup-volume, предназначенного для хранения резервных копий.

Например, для NFS-хранилища используйте спецификацию:

spec:
  volumes:
  - name: backup-volume
    nfs:
      server: nfs-share.mycompany.local
      path: /nova-cluster-8b4e9344-9dcd-4c64-b98a-4a8a08a53da6
      readOnly: false

где nfs.server - DNS-имя вашего NFS-сервера или его IP-адрес, nfs.path - путь для хранения резервных копий.

Укажите график резервного копирования в формате Cron, например, для выполнения резервных копий каждый день в 4:00:

schedule: "0 4 * * *"

Сохраните полученный манифест и установите его в кластер Kubernetes с помощью Nova Console или kubectl.
Пример вывода:
```
kubectl apply -f nova-release-cluster-backup-cronjob.yaml

kustomization.kustomize.toolkit.fluxcd.io/nova-release-cluster-backup-cronjob created
```

Проверьте статус кастомизации:

kubectl get ks nova-release-cluster-backup-cronjob -n nova-gitops

Пример вывода:

kubectl get ks nova-release-cluster-backup-cronjob -n nova-gitops

NAME                                  AGE   READY   STATUS
nova-release-cluster-backup-cronjob   41s   True    Applied revision: v7.0.0@sha1:6789a4025a1edd244044677ed43d8087018e5a7d

Получите информацию об установленном регулярном задании Cronjob:

kubectl get cronjobs.batch -n nova-cluster-backup

Пример вывода:

kubectl get cronjobs.batch -n nova-cluster-backup

NAME                    SCHEDULE    SUSPEND   ACTIVE   LAST SCHEDULE   AGE
nova-backup-scheduled   0 4 * * *   False     1        7s              14m

Регулярное задание запустится автоматически в указанное в графике время.

В процессе работы задания на мастер-узлах будут запускаться сервисы Nova Backup Daemon, а по завершению работы их статус можно будет отследить в пространстве имен nova-cluster-backup. Статус может быть Completed в успешном случае, и Error в случае ошибки.

Для просмотра статуса резервного копирования выполните команду:

kubectl get pods -n nova-cluster-backup

Пример вывода:

kubectl get pods -n nova-cluster-backup

NAME                                     READY   STATUS      RESTARTS   AGE
nova-backup-scheduled-28629407-0-v7qbv   0/1     Completed   0          24s
nova-backup-scheduled-28629407-1-t2wbt   0/1     Completed   0          24s
nova-backup-scheduled-28629407-2-h6hq9   0/1     Completed   0          24s

4.1.1. Проверка резервных копий на внешнем хранилище

Вы также можете проверить наличие резервных копий на внешнем хранилище. На примере ниже показана директория внешнего NFS-сервера, куда выполняется резервное копирование мастер-узлов кластера Nova Container Platform.

Пример вывода:

ls -la /storage/nova-364f9cbe-b209-4f3a-a4d4-9fe36a81afef/

drwxr-xr-x. 2 nobody nobody     4096 Jun  7 15:47 .
drwxr-xr-x. 3 nobody nobody       55 Jun  7 14:44 ..
-rw-r--r--. 1 root   root   16209258 Jun  7 15:47 etcd_snapshot_nova-v7.0.0_k8s-v1.27.11_2024-06-07_124701.db.tar.gz
-rw-------. 1 root   root     219326 Jun  7 15:47 nova-master-1-nova-internal_kuberesources_2024-06-07_124701.tar.gz
-rw-------. 1 root   root     219247 Jun  7 15:47 nova-master-2-nova-internal_kuberesources_2024-06-07_124701.tar.gz
-rw-------. 1 root   root     219279 Jun  7 15:47 nova-master-3-nova-internal_kuberesources_2024-06-07_124700.tar.gz
-rw-------. 1 root   root     314521 Jun  7 15:47 starvault_snapshot_nova-v7.0.0_2024-06-07_124701.db

Для архивов резервных копий применяется следующая схема именования:

Имя архива резервной копии Etcd имеет формат etcd_snapshot_nova-<Версия Nova>_k8s-<Версия Kubernetes>_<Время создания копии>.db.tar.gz.
Имена архивов резервных копий конфигураций мастер-узлов имеют формат <Имя узла в Kubernetes>_kuberesources_<Время создания копии>.tar.gz.
Имя архива резервной копии StarVault имеет формат starvault_snapshot_nova-<Версия Nova>_<Время создания копии>1.db.

4.2. Настройка резервного копирования с помощью Velero

Необходимые условия

У вас есть доступ к кластеру с учетной записью, имеющей роль cluster-admin в Kubernetes.
Вы установили утилиту kubectl для работы с Kubernetes.
Вы установили модуль Data Protection в Nova Container Platform.
Вы настроили утилиту velero для работы с резервными копиями Velero.
Вы подготовили внешнее хранилище Velero BackupStorageLocation.

Порядок действий

Для установки сервиса Nova Backup Daemon с помощью модуля Data Protection в Nova Container Platform используйте представленный далее манифест кастомизации.

Манифест кастомизации

apiVersion: kustomize.toolkit.fluxcd.io/v1
kind: Kustomization
metadata:
  name: nova-release-cluster-backup-rbac
  namespace: nova-gitops
  labels:
    nova-application-group: data-protection
    kustomization.nova-platform.io/cluster: "true"
spec:
  serviceAccountName: kustomize-controller
  commonMetadata:
    labels:
      app.kubernetes.io/managed-by: Nova
  interval: 10m
  retryInterval: 30s
  timeout: 5m
  prune: false
  force: true
  sourceRef:
    kind: GitRepository
    name: nova-release-gitrepo-main
  path: ./resources/cluster-backup-rbac
---
apiVersion: kustomize.toolkit.fluxcd.io/v1
kind: Kustomization
metadata:
  name: nova-release-cluster-backup-velero
  namespace: nova-gitops
  labels:
    nova-application-group: data-protection
    kustomization.nova-platform.io/cluster: "true"
spec:
  serviceAccountName: kustomize-controller
  commonMetadata:
    labels:
      app.kubernetes.io/managed-by: Nova
  interval: 10m
  retryInterval: 30s
  timeout: 5m
  prune: false
  force: true
  dependsOn:
  - name: nova-release-velero-main
  - name: nova-release-cluster-backup-rbac
  sourceRef:
    kind: GitRepository
    name: nova-release-gitrepo-main
  path: ./resources/cluster-backup-velero
  postBuild:
    substituteFrom:
    - kind: ConfigMap
      name: nova-gitops-common-substitute-config
  healthChecks:
    - apiVersion: apps/v1
      kind: DaemonSet
      name: nova-backup-daemon
      namespace: nova-cluster-backup

Проверьте статус кастомизации:

kubectl get ks nova-release-cluster-backup-velero -n nova-gitops

Пример вывода:

kubectl get ks nova-release-cluster-backup-velero -n nova-gitops

NAME                                 AGE   READY   STATUS
nova-release-cluster-backup-velero   39s   True    Applied revision: v7.0.0@sha1:86f53cb7e4dbacb29fa42f2c1c9814fa6aec7a07

Получите информацию об установленном сервисе Nova Backup Daemon:

kubectl get ds nova-backup-daemon -n nova-cluster-backup

Пример вывода:

kubectl get ds nova-backup-daemon -n nova-cluster-backup

NAME                 DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR                            AGE
nova-backup-daemon   3         3         3       3            3           node-role.kubernetes.io/control-plane=   103s

Резервную копию можно создать разово или настроить расписание для автоматического создания резервных копий согласно настройкам. Для создания разовой или регулярной резервной копии необходимо сначала создать Место хранения резервной копии и только потом приступить к созданию резервных копий. Далее описаны оба варианта создания резервных копий.

4.2.1. Разовое создание резервной копии

4.2.1.1. Через консоль

Подготовьте и установите манифест резервного копирования мастер-узлов в кластер Kubernetes с помощью Nova Console или kubectl.

Пример и расшифровка полей конфигурационного файла приведен ниже:

YAML-манифест

apiVersion: velero.io/v1
kind: Backup
metadata:
  name: nova-backup-redis (1)
  namespace: nova-cluster-backup (2)
spec:
  csiSnapshotTimeout: 0s (3)
  itemOperationTimeout: 4h
  includedNamespaces: (4)
  - 'nova-redis'
  includedResources: (5)
  - 'configmap'
  - 'pods'
  labelSelector: (6)
    matchLabels:
      app: redis
  storageLocation: backup-control-plane (7)
  ttl: 24h0m0s (8)
  defaultVolumesToFsBackup: true
  snapshotMoveData: true
  datamover: velero
  uploaderConfig:
      parallelFilesUpload: 10

1	`metadata.name` (тип данных: `string`) - имя ресурса Backup. Должно быть уникальным в Namespace. Заполнение обязательно.
2	`metadata.namespace` (тип данных: `string`) - пространство имен, в котором расположен ресурс Backup. Заполнение обязательно.
3	`spec.csiSnapshotTimeout` (тип данных: `string (длительность)`) - время ожидания готовности CSI Snapshot, прежде чем вернуть ошибку таймаута. Значение по умолчанию - 10 минут. Заполнение необязательно.
4	`spec.includedNamespaces` (тип данных: `[]string` ) - массив пространств имен для включения в резервную копию. `` или если не указан, включает все пространства имен. Заполнение необязательно*.
5	`spec.includedResources` (тип данных: `[]string` ) - массив ресурсов для включения в резервную копию. `` или если не указан, включает все ресурсы. Могут быть сокращениями (например, 'po' для 'pods') или полностью квалифицированными.Заполнение необязательно*.
6	`spec.labelSelector` (тип данных: `object (map)`) - задает критерии выбора объектов по меткам. Только объекты, полностью соответствующие этим критериям, будут включены в резервное копирование. Заполнение необязательно.
7	`spec.storageLocation` (тип данных: `string`) - местоположение для хранения резервных копий. Заполнение обязательно.
8	`spec.ttl` (тип данных: `string`) - время до удаления резервной копии. Если не указано иное, будет использоваться значение по умолчанию, равное 30 дням. Значение по умолчанию можно настроить на сервере velero, установив флаг `--default-backup-ttl`. Заполнение обязательно.

Пример вывода:

kubectl create -f backup.yaml

backup.velero.io/one-time-backup created

4.2.1.2. Через веб-интерфейс

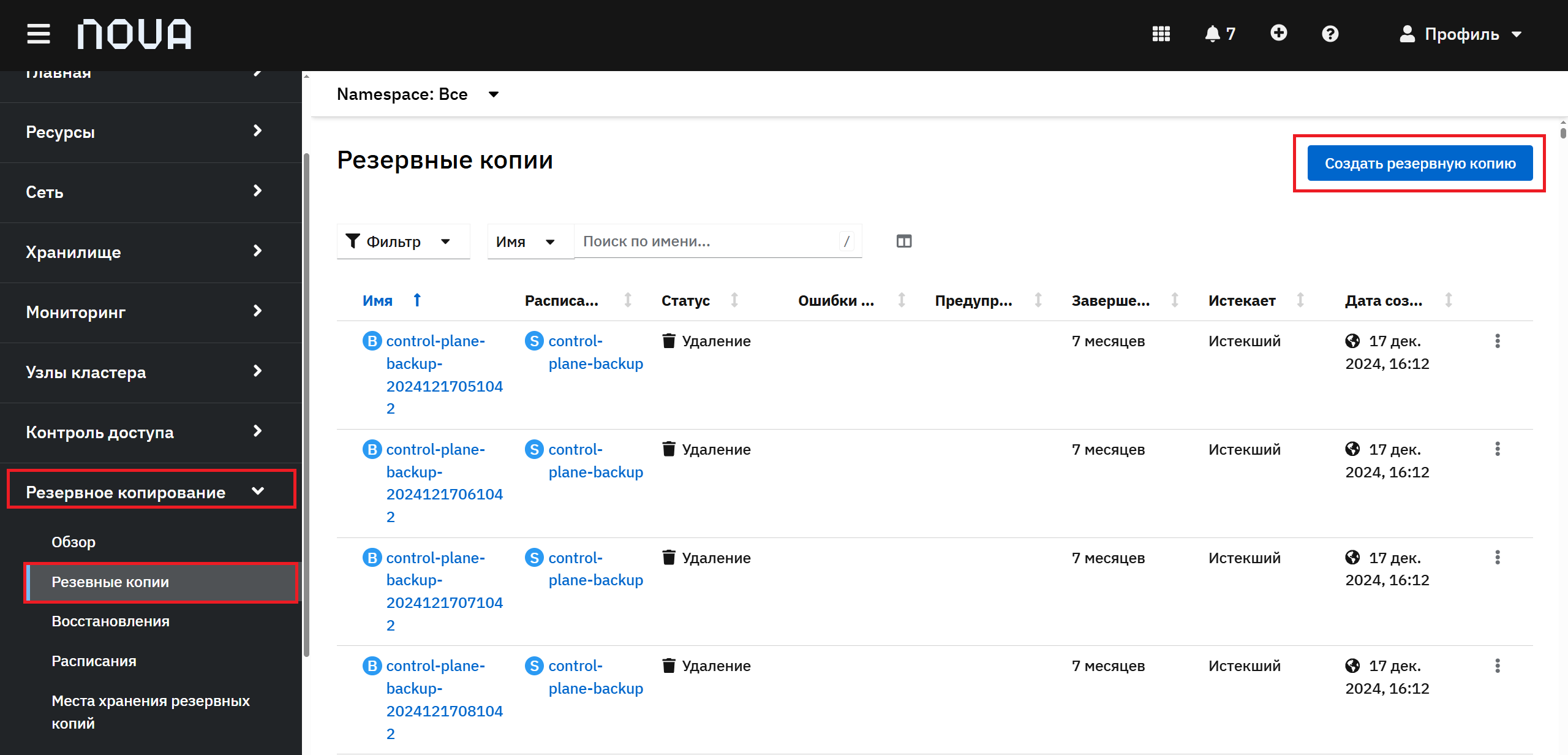

Перейдите в раздел Резервные копии.
Нажмите кнопку Создать резервную копию.

Далее необходимо задать параметры конфигурации. В верхней части интерфейса выберите один из следующих способов:

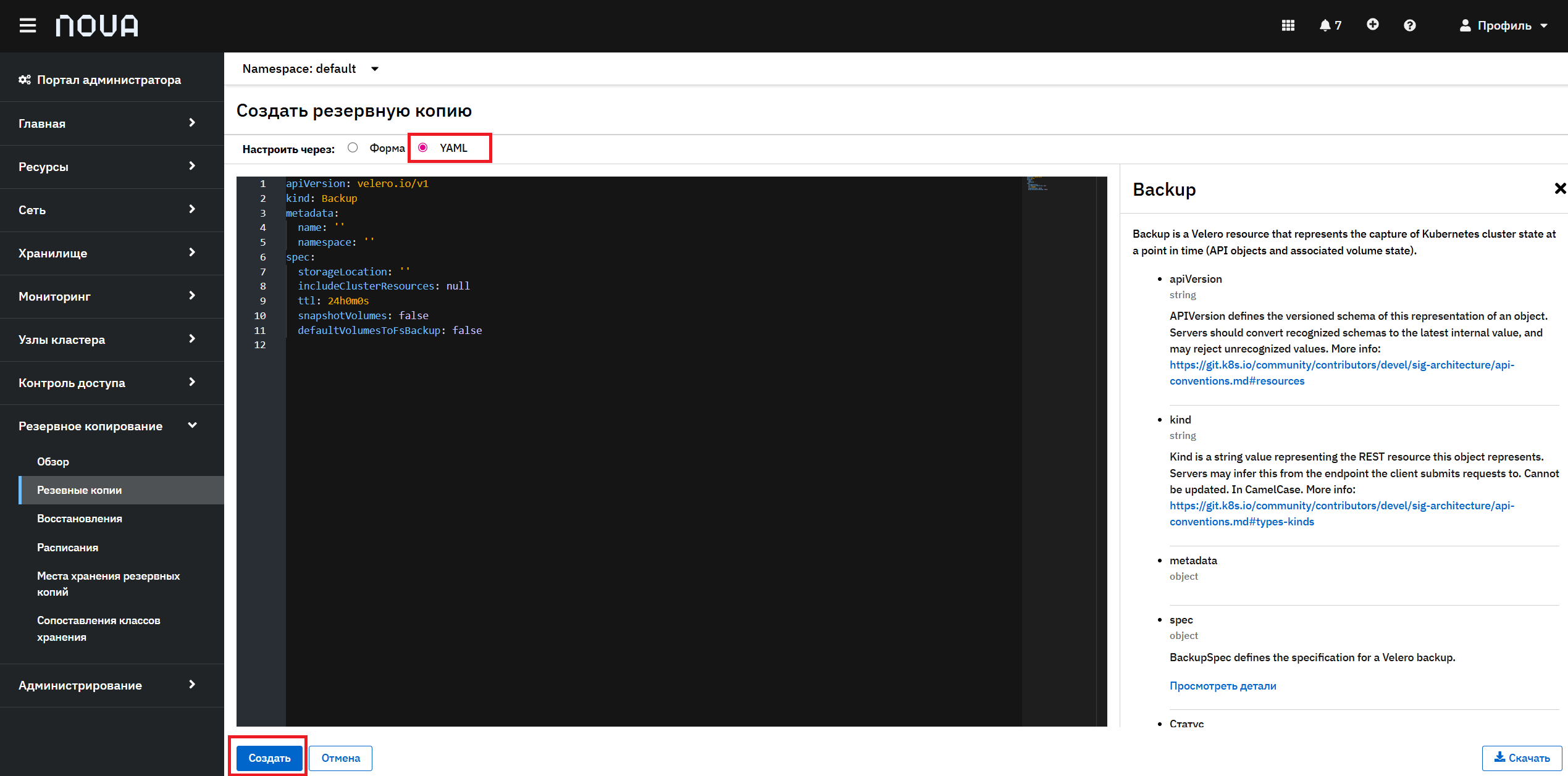

Через YAML-манифест

Заполните поля манифеста:

Пример и расшифровка полей конфигурационного файла приведен ниже:

apiVersion: velero.io/v1
kind: Backup
metadata:
  name: nova-backup-redis (1)
  namespace: nova-cluster-backup (2)
spec:
  csiSnapshotTimeout: 0s (3)
  itemOperationTimeout: 4h
  includedNamespaces: (4)
  - 'nova-redis'
  includedResources: (5)
  - 'configmap'
  - 'pods'
  labelSelector: (6)
    matchLabels:
      app: redis
  storageLocation: backup-control-plane (7)
  ttl: 24h0m0s (8)
  defaultVolumesToFsBackup: true
  snapshotMoveData: true
  datamover: velero
  uploaderConfig:
      parallelFilesUpload: 10

1	`metadata.name` (тип данных: `string`) - имя ресурса Backup. Должно быть уникальным в Namespace. Заполнение обязательно.
2	`metadata.namespace` (тип данных: `string`) - пространство имен, в котором расположен ресурс Backup. Заполнение обязательно.
3	`spec.csiSnapshotTimeout` (тип данных: `string (длительность)`) - время ожидания готовности CSI Snapshot, прежде чем вернуть ошибку таймаута. Значение по умолчанию - 10 минут. Заполнение необязательно.
4	`spec.includedNamespaces` (тип данных: `[]string` ) - массив пространств имен для включения в резервную копию. `` или если не указан, включает все пространства имен. Заполнение необязательно*.
5	`spec.includedResources` (тип данных: `[]string` ) - массив ресурсов для включения в резервную копию. `` или если не указан, включает все ресурсы. Могут быть сокращениями (например, 'po' для 'pods') или полностью квалифицированными. Заполнение необязательно*.
6	`spec.labelSelector` (тип данных: `object (map)`) - задает критерии выбора объектов по меткам. Только объекты, полностью соответствующие этим критериям, будут включены в резервное копирование. Заполнение необязательно.
7	`spec.storageLocation` (тип данных: `string`) - местоположение для хранения резервных копий. Заполнение обязательно.
8	`spec.ttl` (тип данных: `string`) - время до удаления резервной копии. Если не указано иное, будет использоваться значение по умолчанию, равное 30 дням. Значение по умолчанию можно настроить на сервере velero, установив флаг `--default-backup-ttl`. Заполнение обязательно.

Раздел status заполняется системой и не должен быть указан при создании объекта Schedule.

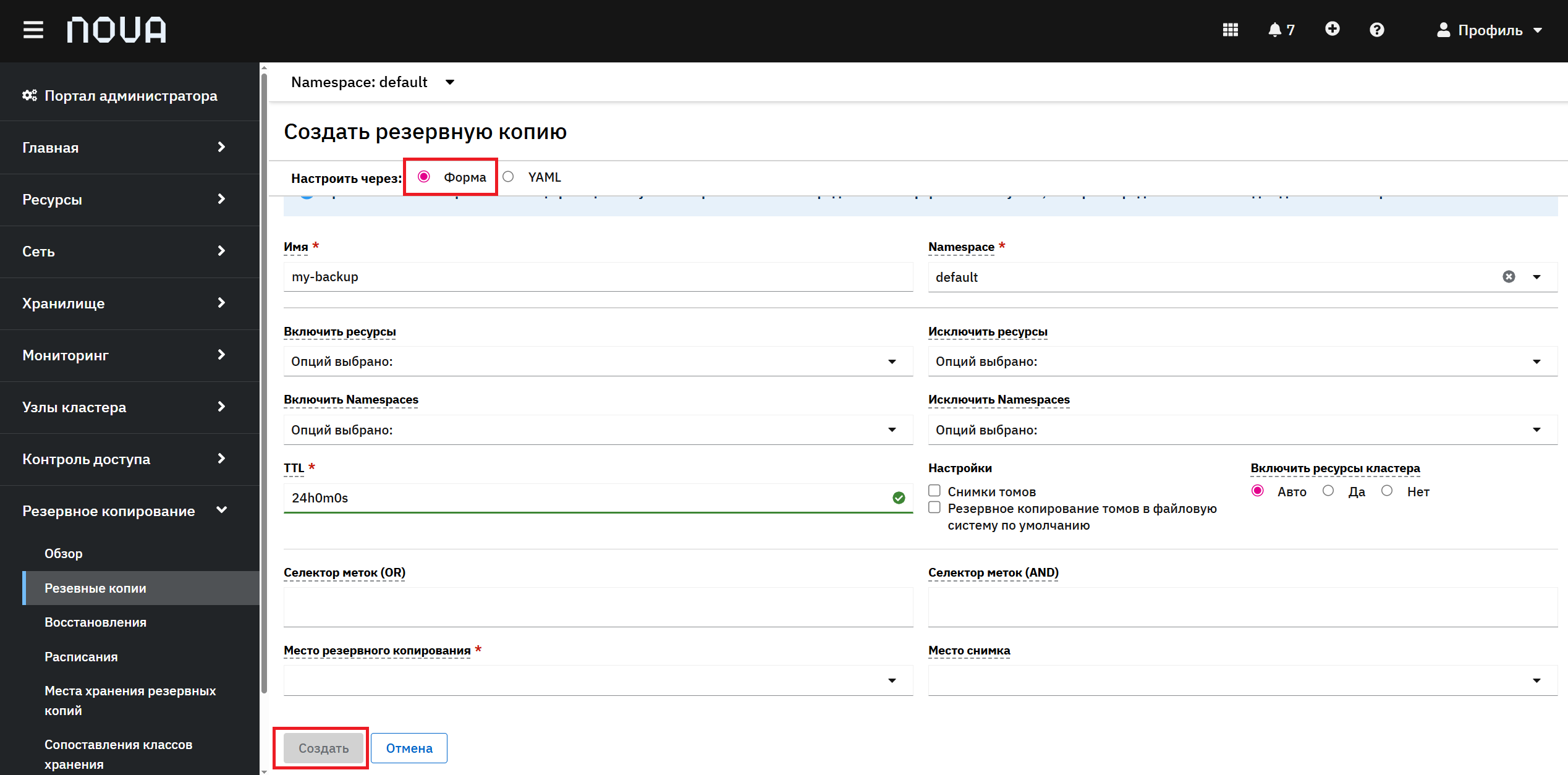

Через заполнение формы

Некоторые поля спецификации могут не отображаться в этом представлении формы. Пожалуйста, выберите представление YAML для детальной настройки.

Заполните поле Имя. Параметр отвечает за имя ресурса Backup. Должно быть уникальным в Namespace (пример: my-backup).
Заполните поле Namespace. Параметр отвечает за пространство имен, в котором расположен ресурс Backup (пример: my-namespace).
Необязательно. Заполните поле Включить ресурсы - массив ресурсов для включения в резервную копию (пример: pods).
Необязательно. Заполните поле Включить пространства имен - массив пространств имен для включения в резервную копию (пример: default).
Заполните поле TTL - время до удаления резервной копии (пример: 24h0m0s).
Необязательно. Заполните поле Селектор меток (OR) - список альтернативных наборов селекторов меток. Любой объект, соответствующий хотя бы одному из этих селекторов, будет включен в резервное копирование. Не может быть использован одновременно с labelSelector (пример: app=velero).
Необязательно. Заполните поле Селектор меток (AND) - задает критерии выбора объектов по меткам. Только объекты, полностью соответствующие этим критериям, будут включены в резервное копирование (пример: component=server).
Заполните поле Место резервного копирования - местоположение для хранения резервных копий (пример: s3://my-velero-backup-bucket).
Необязательно. Заполните поле Настройки-Резервное копирование томов в файловую систему по умолчанию - определяет, следует ли использовать резервное копирование файловой системы тома (Pod Volume) по умолчанию для всех томов (пример: check).

Нажмите кнопку Создать.

4.2.2. Создание резервных копий по расписанию

4.2.2.1. Через консоль

Подготовьте и установите манифест плана резервного копирования мастер-узлов в кластер Kubernetes с помощью Nova Console или kubectl:

YAML-манифест

apiVersion: velero.io/v1
kind: Schedule
metadata:
  name: control-plane-backup
  namespace: nova-cluster-backup
spec:
  paused: false
  schedule: 0 4 * * *
  template:
    csiSnapshotTimeout: 0s
    includedNamespaces:
    - nova-cluster-backup
    includedResources:
    - 'daemonsets'
    - 'pods'
    labelSelector:
      matchLabels:
        app.kubernetes.io/component: nova-backup-daemon
    metadata: {}
    ttl: 24h0m0s

Поле для задания времени:

schedule: "0 4 * * *"

Пример вывода:

kubectl create -f backup-schedule.yaml

schedule.velero.io/control-plane-backup created

Если требуется выполнить резервное копирование данных внутри пода или PVC, необходимо добавить в ресурс Schedule параметры defaultVolumesToFsBackup и orderedResources.

Пример YAML-манифеста с параметрами для резервного копирования данных внутри пода и характеристика его полей показаны ниже:

YAML-манифест

apiVersion: velero.io/v1
kind: Schedule
metadata:
  name: control-plane-backup
  namespace: nova-cluster-backup
spec:
  paused: false
  schedule: 57 15 * * *
  skipImmediately: false
  template:
    csiSnapshotTimeout: 0s
    defaultVolumesToFsBackup: true (1)
    includedNamespaces:
      - test
    includedResources:
      - pods
      - pv
      - pvc
    metadata: {}
    orderedResources: (2)
      persistentvolumes: pvc-d5e22e80-f2f9-4ac7-9dce-092d402dd2f0
      pods: test/busybox-pod
    ttl: 24h0m0s

1 defaultVolumesToFsBackup(тип: boolean) - параметр, определяющий, следует ли использовать резервное копирование файловой системы тома (Pod Volume) по умолчанию для всех томов.

2 orderedResources(тип: object (map)) - порядок сбора ресурсов во время резервного копирования. Ключ - имя ресурса (во мн.ч.), значение - список имен объектов, разделенных запятыми. Для кластерных ресурсов используется только имя объекта.

4.2.2.2. Через веб-интерфейс

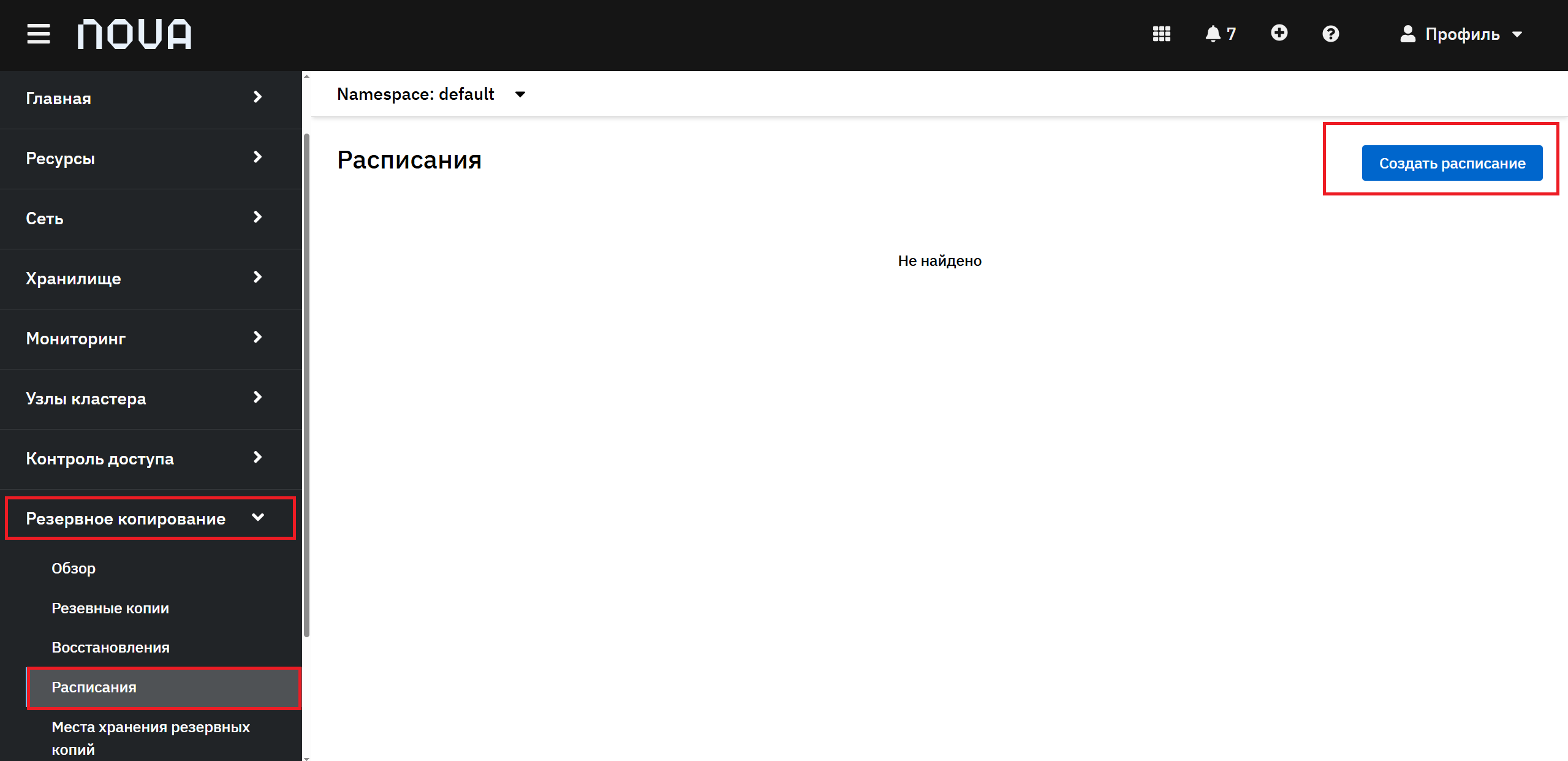

Перейдите в раздел Расписания.
Нажмите кнопку Создать расписание.

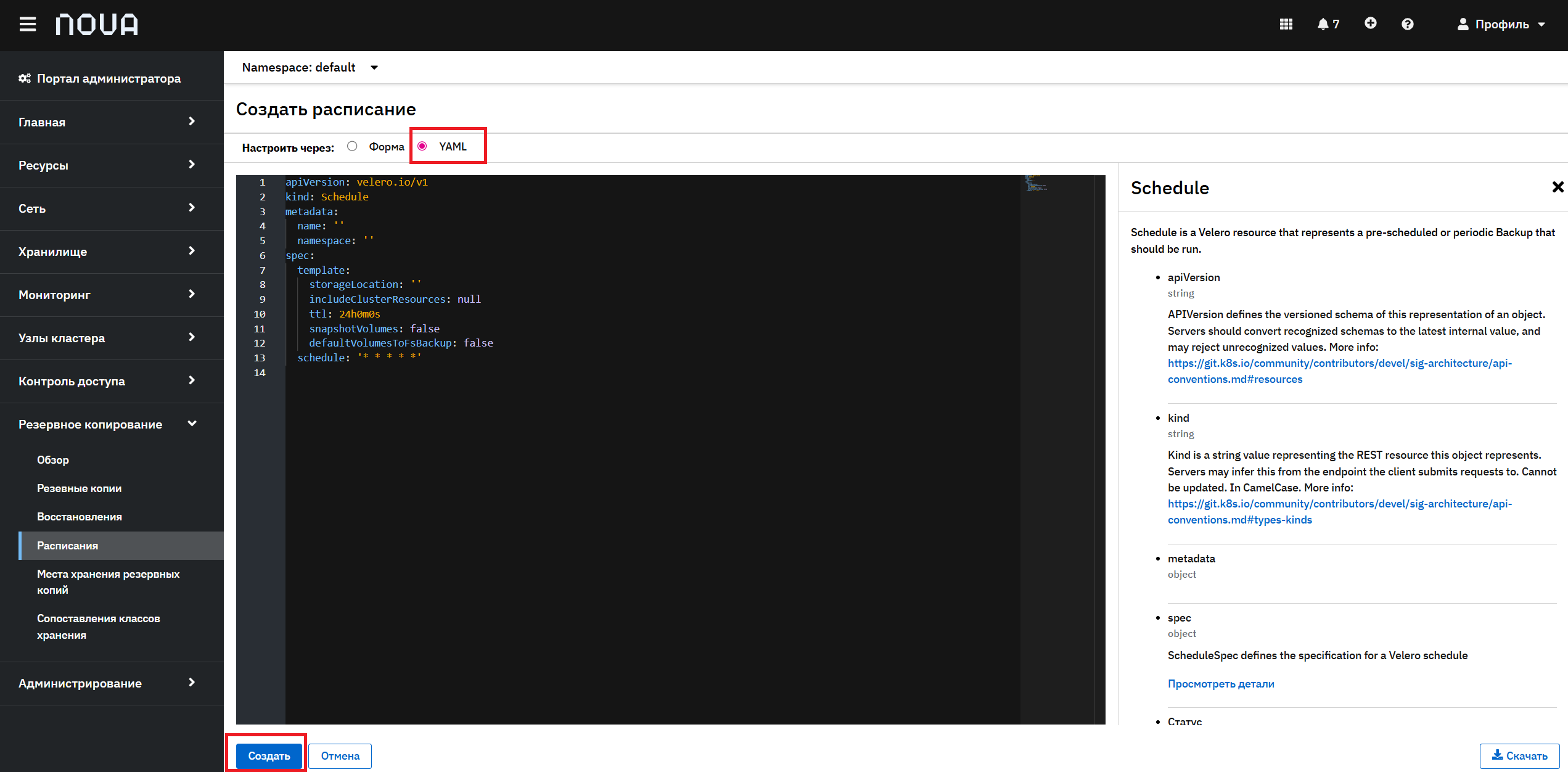

Через YAML-манифест

Необходимо заполнить поля манифеста:

Пример заполнения YAML-манифеста представлен ниже:

apiVersion: velero.io/v1
kind: Schedule
metadata:
  name: nova-redis-schedule
  namespace: nova-cluster-backup
spec:
  paused: false
  schedule: 0 4 * * *
  template:
    csiSnapshotTimeout: 0s
    itemOperationTimeout: 4h
    includedNamespaces:
    - nova-redis
    includedResources:
    - 'configmap'
    - 'pods'
    labelSelector:
      matchLabels:
        app: redis
        storageLocation: backup-control-plane
      volumeSnapshotLocations:
        - backup-control-plane
      ttl: 24h0m0s
      defaultVolumesToFsBackup: true
      snapshotMoveData: true
      datamover: velero
      uploaderConfig:
        parallelFilesUpload: 10

schedule: "0 4 * * *"

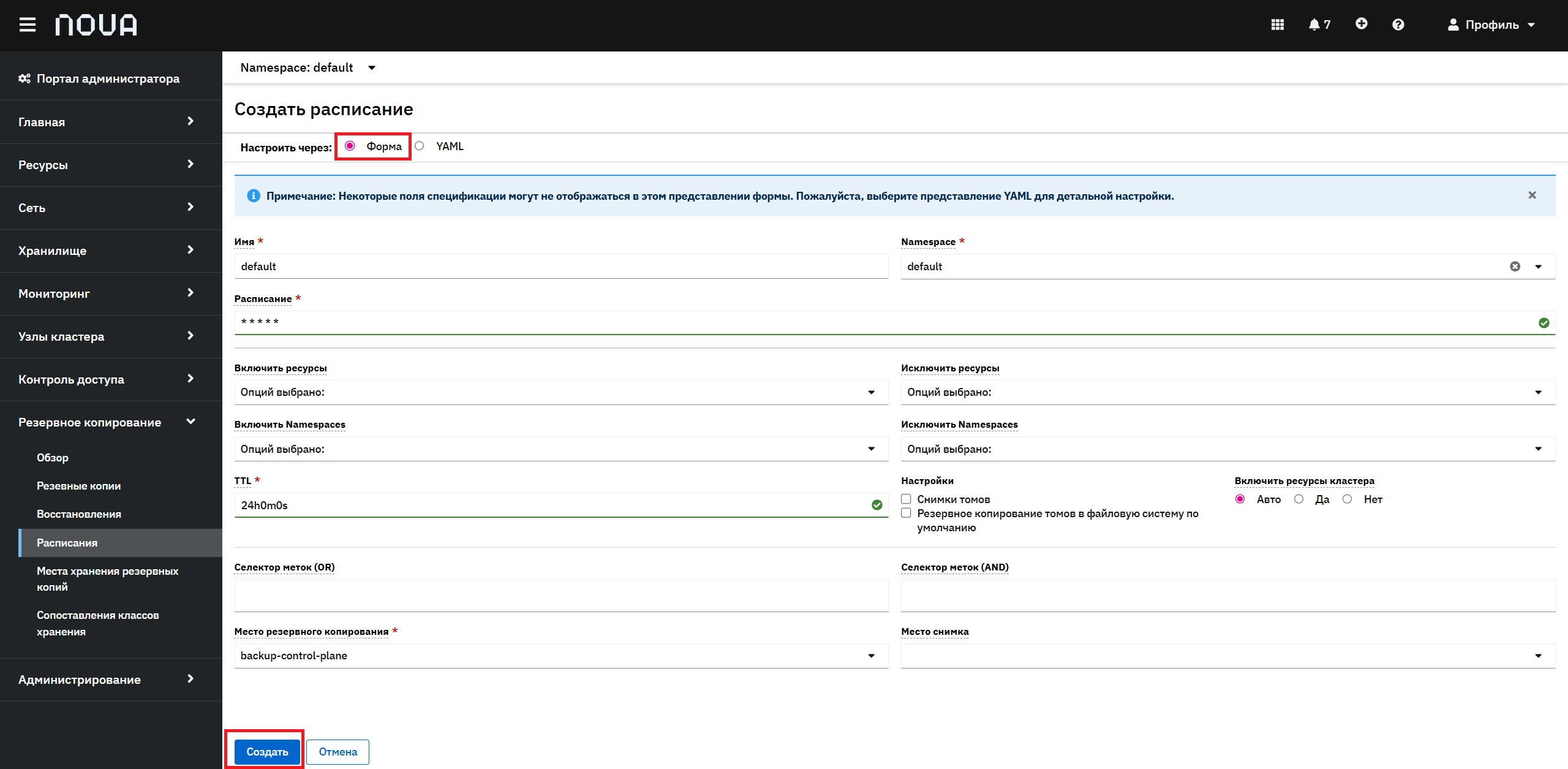

Через заполнение формы

Заполните поле Имя. Параметр отвечает за имя Schedule. Должно быть допустимым именем Kubernetes объекта (пример: my-backup).
Заполните поле Namespace. Параметр отвечает за пространство имен, в котором находится Schedule (пример: my-backup).
Заполните поле Расписание - cron-выражение, определяющее время запуска резервного копирования (пример: "0 7 * * *").
Заполните поле TTL - время до удаления резервной копии (пример: 24h0m0s).
Заполните поле Место резервного копирования - местоположение для хранения резервных копий (пример: s3://my-velero-backup-bucket).
Необязательно. Заполните поле Настройки-Резервное копирование томов в файловую систему по умолчанию - определяет, следует ли использовать резервное копирование файловой системы тома (pod volume) по умолчанию для всех томов (пример: check).

Нажмите на кнопку Создать.

4.2.3. Проверка после создания резервных копий

Проверьте статус плана резервного копирования одним из способов:

Через kubectl

kubectl get schedules.velero.io -n nova-cluster-backup

Пример

kubectl get schedules.velero.io -n nova-cluster-backup

NAME                   STATUS    SCHEDULE     LASTBACKUP   AGE   PAUSED
control-plane-backup   Enabled   15 * * * *                48s   false

Через Velero CLI

velero schedule get

Пример

velero schedule get

NAME                   STATUS    CREATED                         SCHEDULE     BACKUP TTL   LAST BACKUP   SELECTOR                                         PAUSED
control-plane-backup   Enabled   2024-06-10 11:59:00 +0000 UTC   15 * * * *   24h0m0s      n/a           app.kubernetes.io/component=nova-backup-daemon   false

Через веб-интерфейс

Перейдите в раздел Резервные копии.

Статус плана резервного копирования можно посмотреть в таблице мест в столбце Статус. Значение Запущен указывает на то, что план активирован.

Дождитесь выполнения резервного копирования и проверьте статус плана резервного копирования:

kubectl

kubectl get schedules.velero.io -n nova-cluster-backup

Пример

kubectl get schedules.velero.io -n nova-cluster-backup

NAME                   STATUS    SCHEDULE     LASTBACKUP   AGE     PAUSED
control-plane-backup   Enabled   15 * * * *   41m          3h57m   false

Velero CLI

velero schedule get

Пример

velero schedule get

NAME                   STATUS    CREATED                         SCHEDULE     BACKUP TTL   LAST BACKUP   SELECTOR                                         PAUSED
control-plane-backup   Enabled   2024-06-10 11:59:00 +0000 UTC   15 * * * *   24h0m0s      41m ago       app.kubernetes.io/component=nova-backup-daemon   false

Проверьте статус отдельных заданий резервного копирования:

kubectl

kubectl get backups.velero.io -n nova-cluster-backup

Пример

kubectl get backups.velero.io -n nova-cluster-backup

NAME                                  AGE
control-plane-backup-20240610121525   3h45m
control-plane-backup-20240610131525   165m
control-plane-backup-20240610141525   105m
control-plane-backup-20240610151525   45m

Velero CLI

velero backup get

Пример

velero backup get

NAME                                  STATUS      ERRORS   WARNINGS   CREATED                         EXPIRES   STORAGE LOCATION   SELECTOR
control-plane-backup-20240610151525   Completed   0        0          2024-06-10 15:15:25 +0000 UTC   23h       default            app.kubernetes.io/component=nova-backup-daemon
control-plane-backup-20240610141525   Completed   0        0          2024-06-10 14:15:25 +0000 UTC   22h       default            app.kubernetes.io/component=nova-backup-daemon
control-plane-backup-20240610131525   Completed   0        0          2024-06-10 13:15:25 +0000 UTC   21h       default            app.kubernetes.io/component=nova-backup-daemon
control-plane-backup-20240610121525   Completed   0        0          2024-06-10 12:15:25 +0000 UTC   20h       default            app.kubernetes.io/component=nova-backup-daemon

4.2.4. Проверка резервных копий на внешнем хранилище

Вы также можете проверить наличие резервных копий в объектном хранилище. На примере ниже показан пример резервных копий в объектном хранилище, куда выполняется резервное копирование мастер-узлов кластера Nova Container Platform.

Вы можете использовать любой совместимый с вашим объектным хранилищем консольный клиент или веб-интерфейс.

Пример вывода:

aws s3 ls s3://velero-backup-bucket --endpoint-url https://s3.mycompany.local

                           PRE backups/
                           PRE kopia/

В директории backups/ находятся резервные копии спецификаций ресурсов (манифестов) Kubernetes.

Пример вывода:

aws s3 ls s3://velero-backup-bucket/backups/ --endpoint-url https://s3.mycompany.local

                           PRE control-plane-backup-20240610121525/
                           PRE control-plane-backup-20240610131525/
                           PRE control-plane-backup-20240610141525/
                           PRE control-plane-backup-20240610151525/

В директории kopia/ находятся резервные копии файлов сервиса Nova Backup Daemon: резервные копии Etcd, StarVault, PKI и др.

Пример вывода:

aws s3 ls s3://velero-backup-bucket/kopia/nova-cluster-backup/ --endpoint-url https://s3.mycompany.local

2024-06-10 15:15:43        747 _log_20240610121542_f5ce_1718021742_1718021743_1_6bd1da03b924c1be6ec634227e336f19
2024-06-10 15:15:45       1685 _log_20240610121544_c120_1718021744_1718021745_1_dfc7e059b0394a85ca25fe7ecce7ab29
2024-06-10 15:16:04       1755 _log_20240610121603_6ea6_1718021763_1718021764_1_64d9d4b3f4b3d8c4eb7dc310be213d1a
2024-06-10 15:16:28       2640 _log_20240610121626_aa10_1718021786_1718021788_1_0eeb3acc062071d4a84bd08f8ab82621
2024-06-10 16:15:32       1919 _log_20240610131531_287a_1718025331_1718025332_1_60750784af3ee83ed569fbe2e82d40ee
2024-06-10 16:15:39       1941 _log_20240610131537_04d8_1718025337_1718025339_1_564e1ea03aade8ccfb2236efc04f1fb7
2024-06-10 16:15:50       2737 _log_20240610131548_7f66_1718025348_1718025350_1_5595519176d088bf2512ae9d22513816
2024-06-10 16:16:26       3775 _log_20240610131625_6f8c_1718025385_1718025386_1_c60f0d81f4b09128277702e43ddf3655
2024-06-10 17:15:32       2097 _log_20240610141530_363a_1718028930_1718028932_1_dd21e1a8aa835344b058b311aa58ad78
2024-06-10 17:15:39       3334 _log_20240610141537_b56d_1718028937_1718028939_1_efd4f6b0da8be6a04d392e7aa4e8e20b
2024-06-10 17:15:51       2875 _log_20240610141549_8d12_1718028949_1718028951_1_75f3ceb8dce9a244c56bd08631a34761
2024-06-10 17:16:26       1320 _log_20240610141625_ca81_1718028985_1718028986_1_c4975114b6b94de09792c2bbe8694061
2024-06-10 18:15:32       2261 _log_20240610151531_7b9a_1718032531_1718032532_1_7325bf67c58d582df1363ddaff938cfa
2024-06-10 18:15:39       2392 _log_20240610151537_074c_1718032537_1718032539_1_4c8b33484e2ee5c7cc21d411b7eeefbd
2024-06-10 18:15:50       3330 _log_20240610151548_2718_1718032548_1718032550_1_5b2cb4f36c3124cc78acf28574555b65
2024-06-10 18:16:26       1825 _log_20240610151625_aff3_1718032585_1718032586_1_9be5f2ab4206fd4b43b49fdc8dfde303
2024-06-10 15:15:42         30 kopia.blobcfg
2024-06-10 18:16:26        620 kopia.maintenance
2024-06-10 15:15:42       1075 kopia.repository
2024-06-10 18:15:31   26726736 p0941d6b0f97eccef7587b5cbff2207f6-s77d051db729eba1e129
...
