Примеры использования

Данный раздел описывает все поддерживаемые сценарии использования и примеры конфигураций для управления LonghornClusterConfig и NodeVolumeConfig.

Важно соблюдать правильный порядок! Перед созданием LonghornClusterConfig необходимо создать соответствующий NodeVolumeConfig.

1. Инструкция по созданию ресурсов

1.1. NodeVolumeConfig

NodeVolumeConfig — это интерфейс для управления конфигурациями томов узлов, который позволяет настраивать и администрировать дисковое пространство, непосредственно привязанное к рабочим узлам кластера.

1.2. Создание NodeVolumeConfig

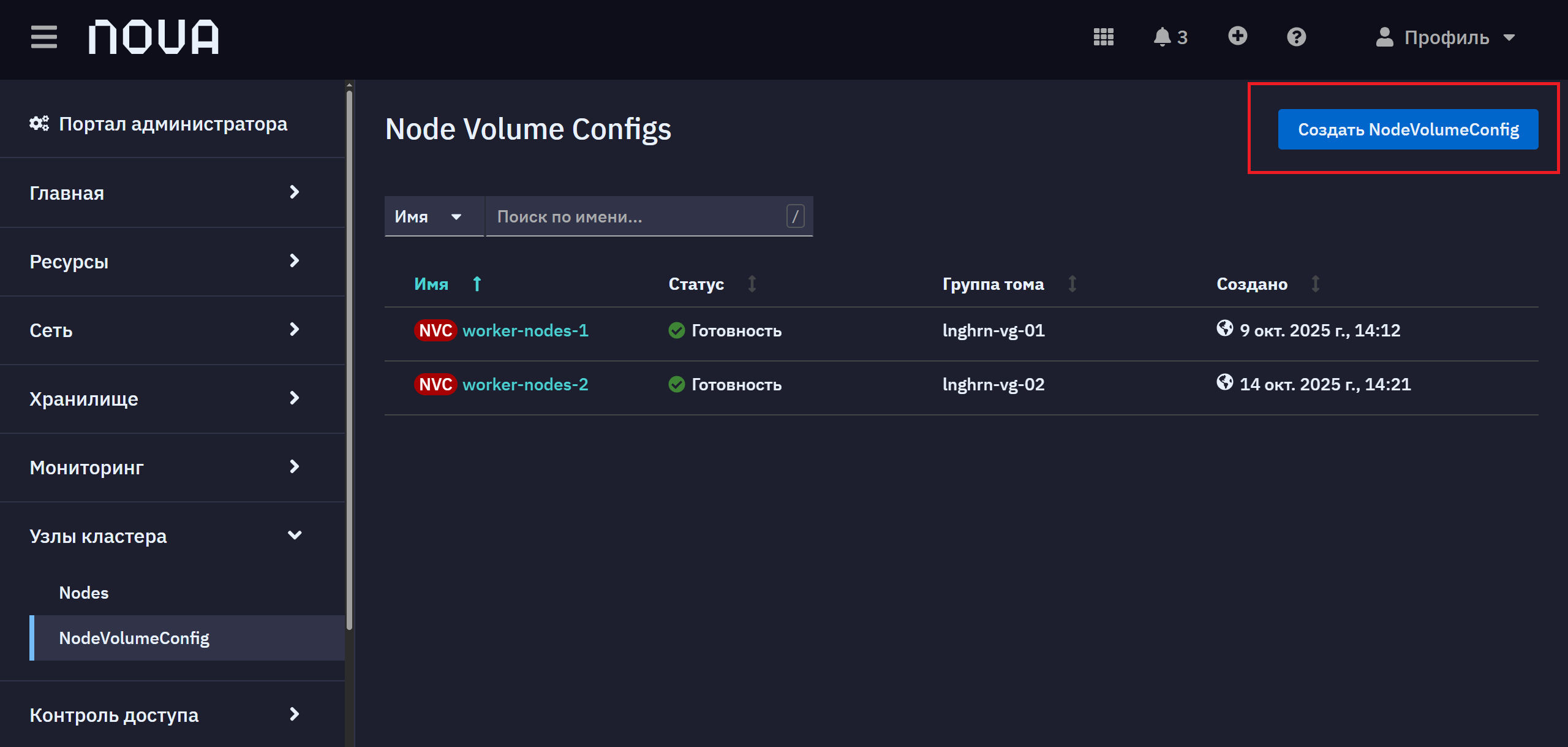

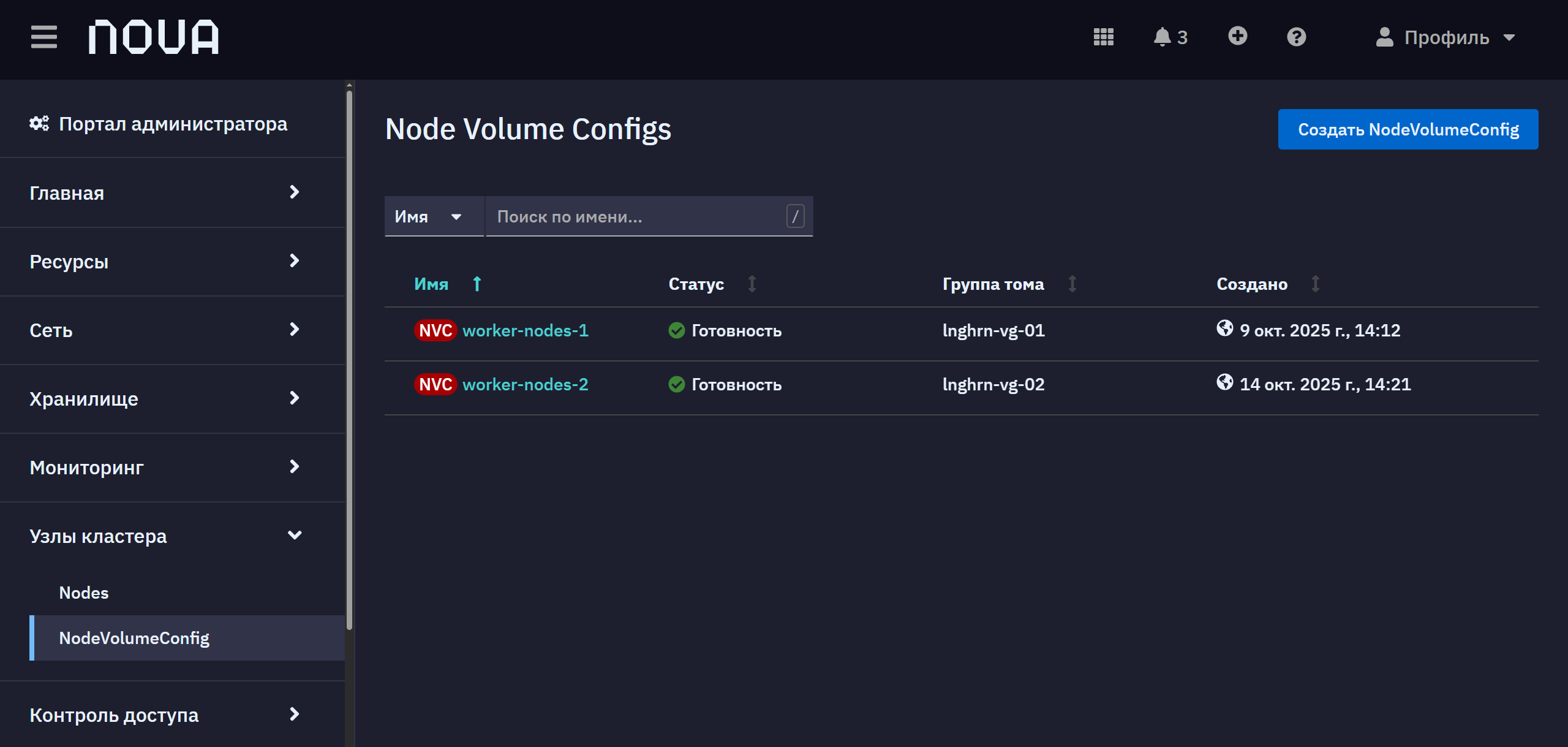

В консоли в разделе Узлы кластера перейдите к подразделу NodeVolumeConfig.
Нажмите на кнопку Создать NodeVolumeConfig в правом верхнем углу.

Настроить конфигурацию NodeVolumeConfig можно двумя способами:

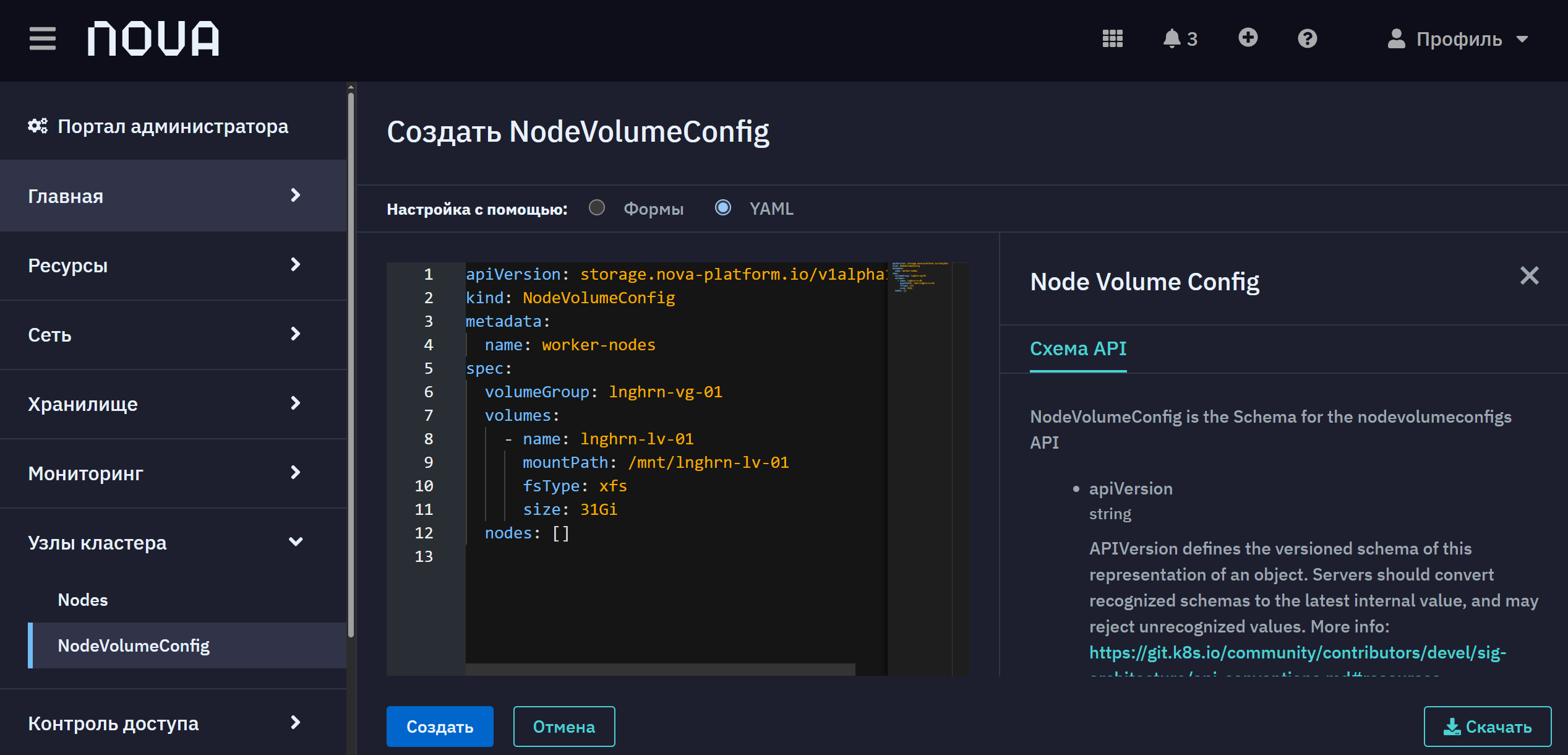

С помощью YAML-манифеста

Ниже представлен пример заполнения YAML-манифеста с пояснениями:

Пример манифеста

apiVersion: storage.nova-platform.io/v1alpha1 (1)
kind: NodeVolumeConfig (2)
metadata:
  name: worker-nodes (3)
spec:
  volumeGroup: lnghrn-vg-01 (4)
  volumes: (5)
    - name: lnghrn-lv-01 (6)
      mountPath: /mnt/lnghrn-lv-01 (7)
      fsType: xfs (8)
      size: 31Gi (9)
  nodes: (10)
    - name: nova-worker-1.nova.internal (11)
      blockDevices: (12)
        - path: /dev/vdb (13)

1	`apiVersion` (тип: `string`) - версия API для ресурса NodeVolumeConfig.
2	`kind` (тип: `string`) - тип Kubernetes ресурса.
3	`metadata.name` (тип: `string`) - уникальное имя конфигурации в кластере.
4	`spec.volumeGroup` (тип: `string`) - имя группы томов. Группа томов, которая будет создана на выбранном узле кластера. В данной группе томов будут созданы один или несколько логических томов.
5	`spec.volumes` (тип: `array`) - список логических томов для создания.
6	`spec.volumes.name` (тип: `string`) - уникальное имя логического тома.
7	`spec.volumes.mountPath` (тип: `string`) - путь для монтирования тома в файловой системе.
8	`spec.volumes.fsType` (тип: `string`) - тип файловой системы для форматирования.
9	`spec.volumes.size` (тип: `string`) - размер логического тома.
10	`spec.nodes` (тип: `array`) - список узлов для применения конфигурации.
11	`spec.nodes.name` (тип: `string`) - имя узла.
12	`spec.nodes.blockDevices` (тип: `array`) - список блочных устройств.
13	`spec.nodes.blockDevices.path` (тип: `string`) - путь к блочному устройству на узле.

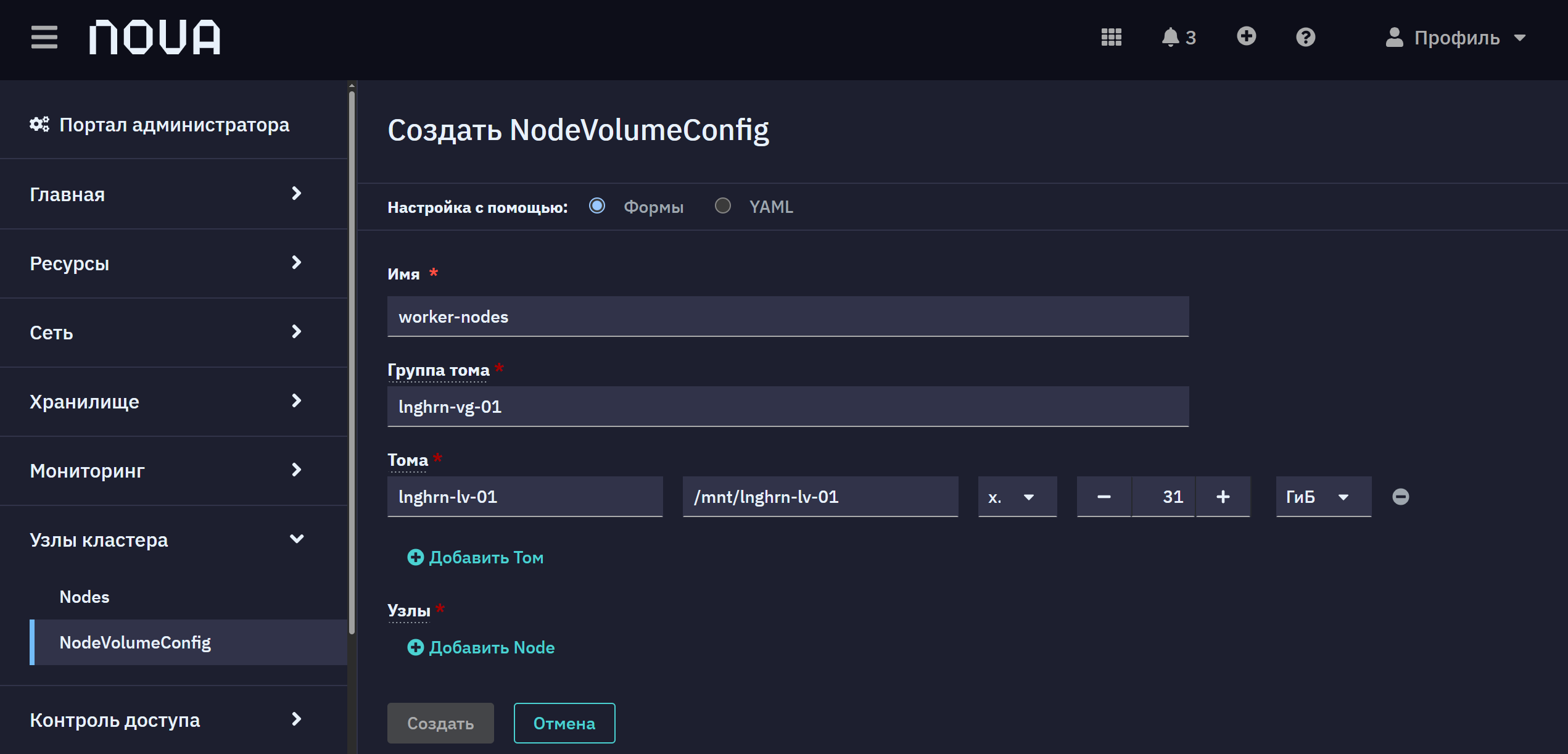

С помощью формы

В форме не выведены поля apiVersion и kind, поскольку значения заполняются автоматически.

Ниже представлена таблица с описанием полей формы и указано соответствие полям YAML-манифеста:

Заголовок Имя Обязательно Описание Соответствие поля с YAML Пример заполнения

Заголовок	Имя	Обязательно	Описание	Соответствие поля с YAML	Пример заполнения
Имя	Имя	Да	Уникальное имя конфигурации в кластере.	`metadata.name`	`worker-nodes`
Группа тома	Группа тома	Да	Имя группы томов. Группа томов, которая будет создана на выбранном узле кластера. В данной группе томов будут созданы один или несколько логических томов.	`spec.volumeGroup`	`lnghrn-vg-01`
Узлы	Имя	Да	Имя узла.	`spec.nodes.name`	`nova-worker-1.nova.internal`
Узлы	Путь блочного устройства	Да	Путь к блочному устройству на узле. Возможно указать несколько значений.	`spec.nodes.blockDevices.path`	`/dev/vdb, /dev/sdc`
Тома	Имя	Да	Уникальное имя логического тома.	`spec.volumes.name`	`lnghrn-lv-01`
Тома	Путь монтирования	Да	Путь для монтирования тома в файловой системе.	`spec.volumes.mountPath`	`/mnt/lnghrn-lv-01`
Тома	Тип ФС	Да	Тип файловой системы для форматирования.	`spec.volumes.fsType`	`xfs`, `ext4`
Тома	Размер	Да	Размер логического тома.	`spec.volumes.size`	`10`
Тома	Ед. изм.	Да	Единицы измерения размера.	`spec.volumes.size`	`ГиБ`

Имя

Да

Уникальное имя конфигурации в кластере.

metadata.name

worker-nodes

Группа тома

Да

Имя группы томов. Группа томов, которая будет создана на выбранном узле кластера. В данной группе томов будут созданы один или несколько логических томов.

spec.volumeGroup

lnghrn-vg-01

Узлы

Имя

Да

Имя узла.

spec.nodes.name

nova-worker-1.nova.internal

Узлы

Путь блочного устройства

Да

Путь к блочному устройству на узле. Возможно указать несколько значений.

spec.nodes.blockDevices.path

/dev/vdb, /dev/sdc

Тома

Имя

Да

Уникальное имя логического тома.

spec.volumes.name

lnghrn-lv-01

Тома

Путь монтирования

Да

Путь для монтирования тома в файловой системе.

spec.volumes.mountPath

/mnt/lnghrn-lv-01

Тома

Тип ФС

Да

Тип файловой системы для форматирования.

spec.volumes.fsType

xfs, ext4

Тома

Размер

Да

Размер логического тома.

spec.volumes.size

10

Тома

Ед. изм.

Да

Единицы измерения размера.

spec.volumes.size

ГиБ

1.3. LonghornClusterConfig

LonghornClusterConfig - это ресурс для настройки параметров кластера и хранилища Longhorn.

1.4. Расположение LonghornClusterConfig в консоли

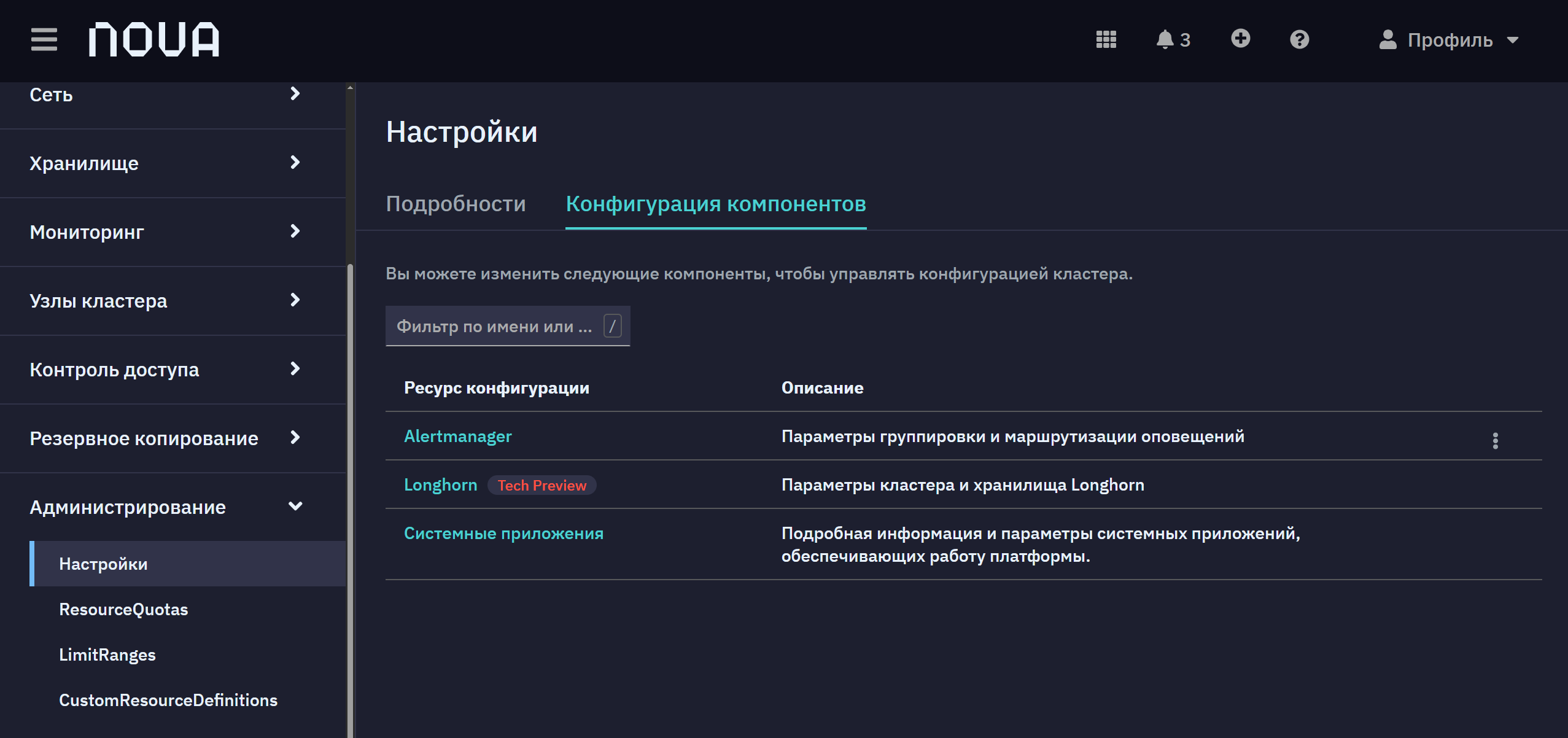

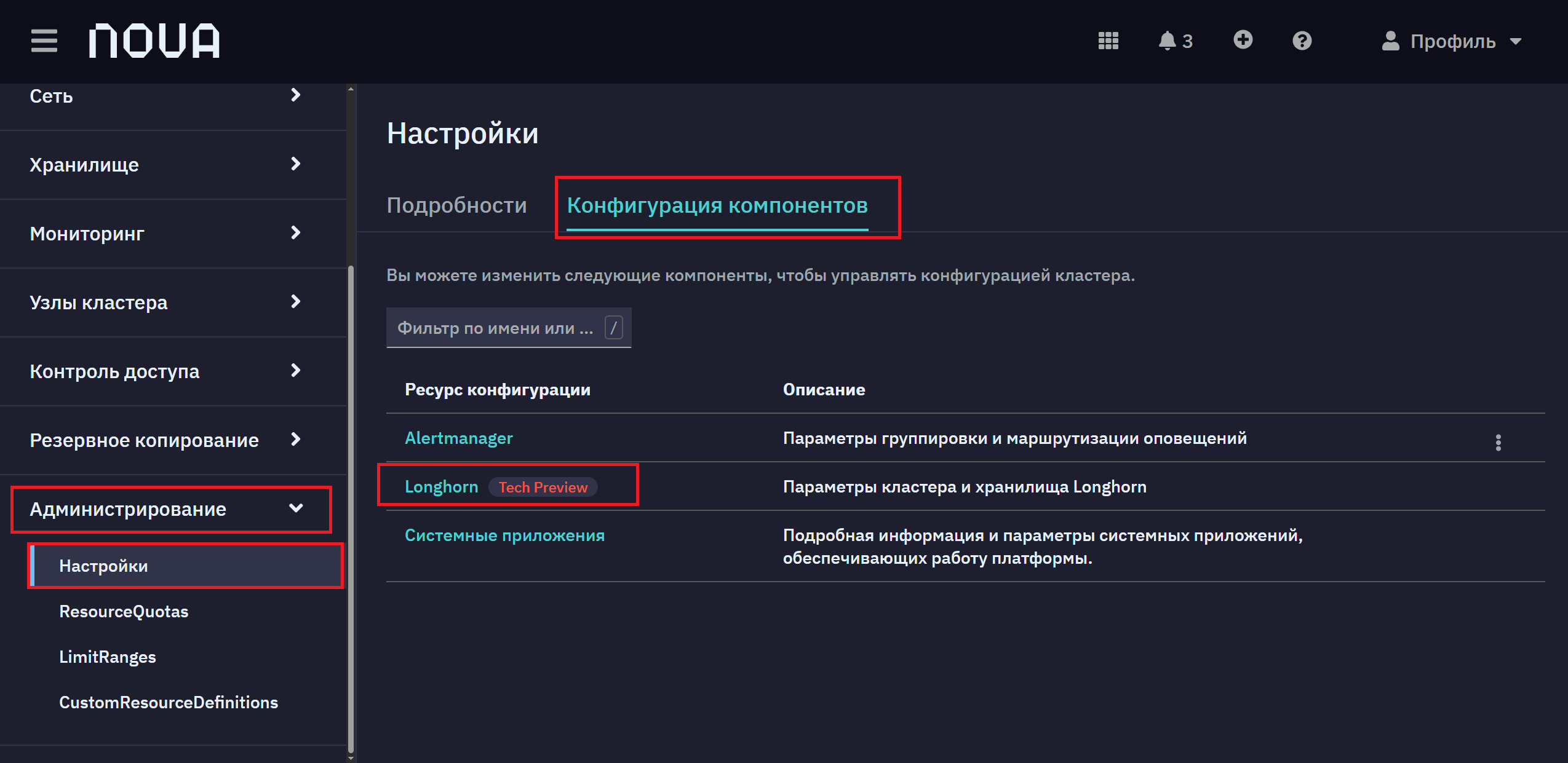

Перейдите в раздел Администрирование → Настройки.
Перейдите на вкладку Конфигурация компонентов.
Перейдите в ресурс Longhorn:

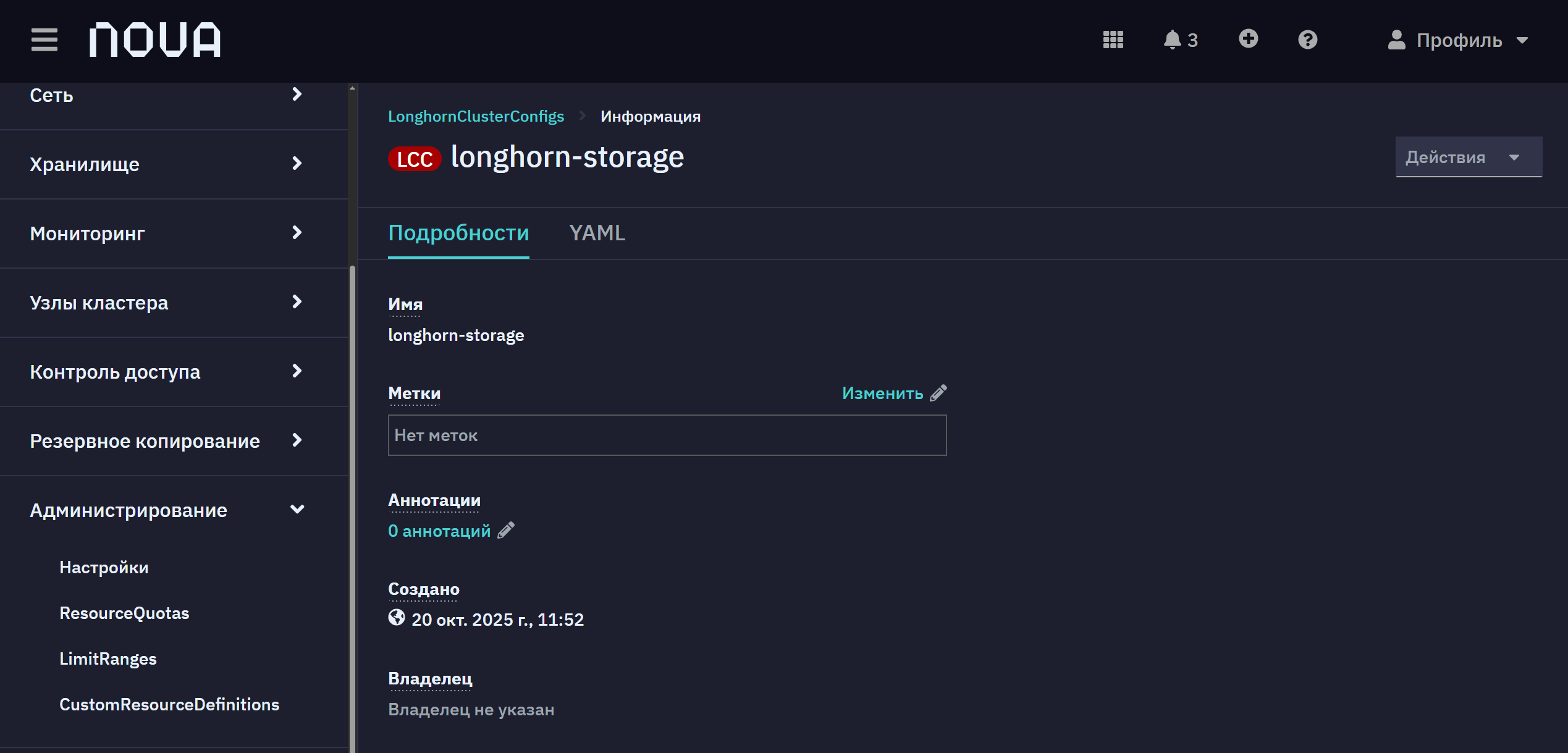

- Если конфигурация создана, то откроется общая страница LonghornClusterConfig.
- Если конфигурация отсутствует, откроется форма создания LonghornClusterConfig.

1.5. Создание LonghornClusterConfig

Убедитесь, что у вас не создан LonghornClusterConfig. В рамках кластера может быть создана только одна конфигурация

Для создания перейдите в ресурс конфигурации Longhorn.

Настроить конфигурацию можно двумя способами:

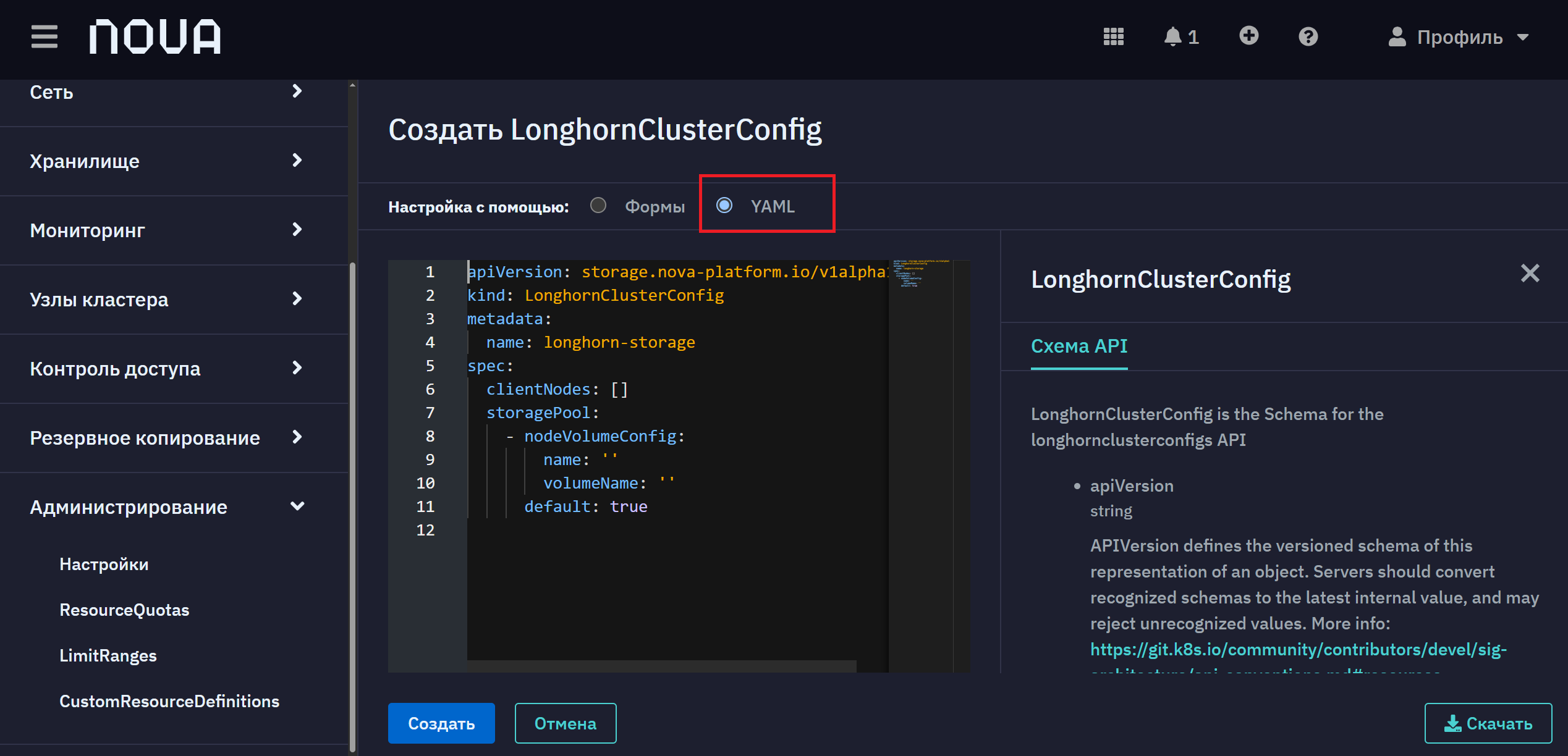

С помощью YAML-манифеста

Ниже представлен пример заполнения YAML-манифеста с пояснениями:

Пример манифеста

apiVersion: storage.nova-platform.io/v1alpha1 (1)
kind: LonghornClusterConfig (2)
metadata:
  name: longhorn-storage (3)
spec:
  clientNodes: (4)
    - nova-infra-1.nova.internal
    - nova-infra-2.nova.internal
  storagePool: (5)
    - nodeVolumeConfig:
        name: worker-nodes (6)
        volumeName: lnghrn-lv-01 (7)
      default: true (8)

1	`apiVersion` (тип: `string`) - версия API для LonghornClusterConfig.
2	`kind` (тип: `string`) - тип ресурса Kubernetes.
3	`metadata.name` (тип: `string`) - уникальное имя конфигурации кластера Longhorn. Имя может быть только longhorn-storage.
4	`spec.clientNodes` (тип: `array`) - необязательно. Список узлов, где будут запущены сервисы Longhorn для поддержки постоянного хранилища.
5	`spec.storagePool` (тип: `array`) - массив конфигураций пулов хранения данных.
6	`spec.storagePool.nodeVolumeConfig.name` (тип: `string`) - идентификатор NodeVolumeConfig.
7	`spec.storagePool.nodeVolumeConfig.volumeName` (тип: `string`) - имя тома для хранения данных на узлах.
8	`spec.storagePool.default` (тип: `boolean`) - необязательно. Пометка пула как основного. Если не указано, используется false. Обязательно должен быть выбран один и только один пул как основной.

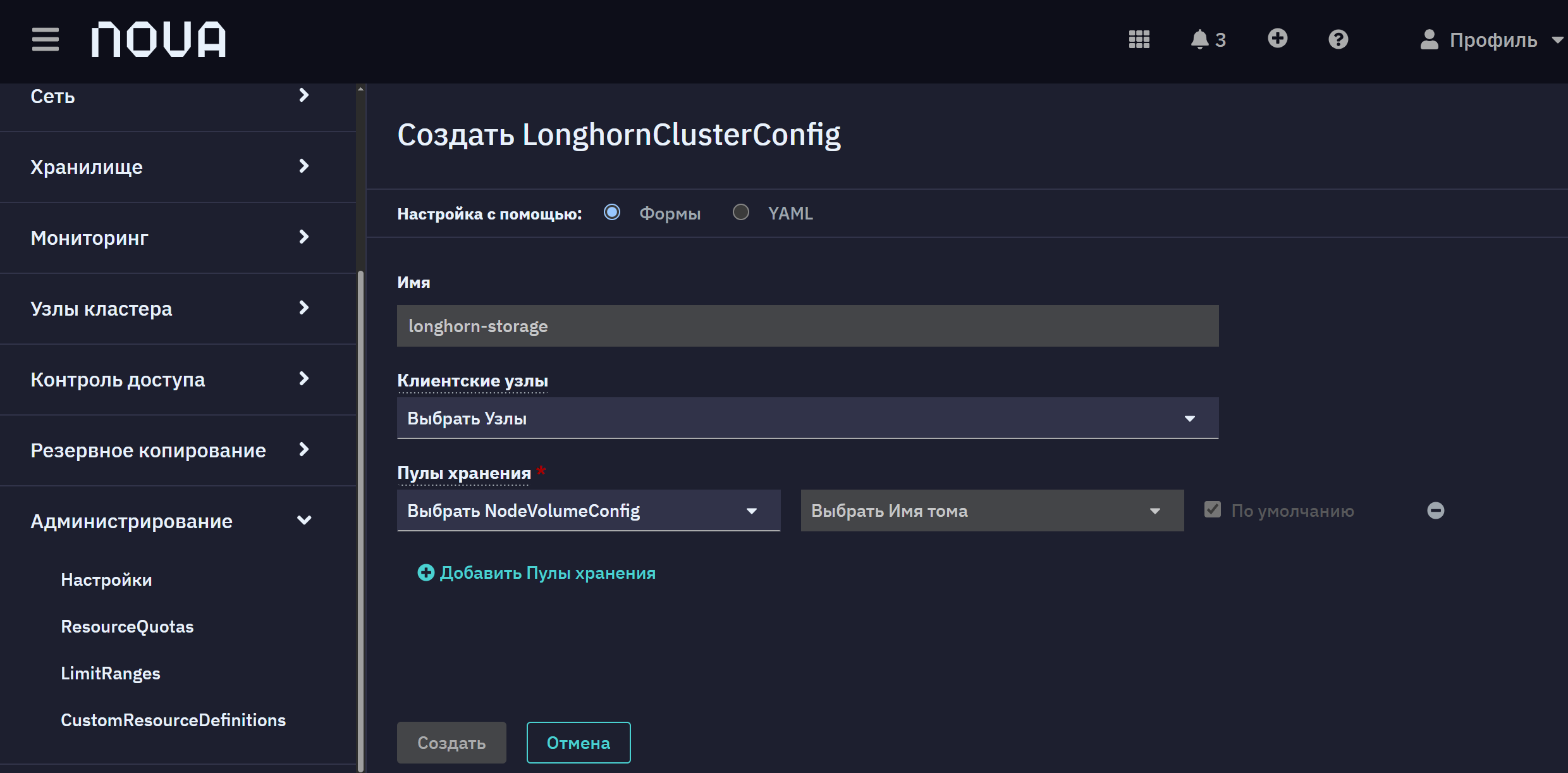

С помощью формы

В форме не выведены поля apiVersion и kind, поскольку значения заполняются автоматически.

Ниже представлена таблица с описанием полей формы и указано соответствие полям YAML-манифеста:

Заголовок Имя Обязательно Описание Соответствие поля с YAML Пример заполнения

Заголовок	Имя	Обязательно	Описание	Соответствие поля с YAML	Пример заполнения
Имя	Имя	Да	Уникальное имя конфигурации кластера Longhorn. Имя может быть только `longhorn-storage`.	`metadata.name`	`longhorn-storage`
Клиентские узлы	Клиентские узлы	Нет	Список узлов, где будут запущены сервисы Longhorn для поддержки постоянного хранилища.	`spec.clientNodes`	`nova-infra-1.nova.internal`
Пул хранения	NodeVolumeConfig	Да	Идентификатор NodeVolumeConfig.	`spec.storagePool.nodeVolumeConfig.name`	`worker-nodes`
Пул хранения	Имя тома	Да	Имя тома для хранения данных на узлах.	`spec.storagePool.nodeVolumeConfig.volumeName`	`lnghrn-lv-01`
Пул хранения	По умолчанию	Нет	Пометка пула как основного. Если не указано, используется false. Обязательно должен быть выбран один и только один пул как основной.	`spec.storagePool.default`	`true`

Имя

Да

Уникальное имя конфигурации кластера Longhorn. Имя может быть только longhorn-storage.

metadata.name

longhorn-storage

Клиентские узлы

Нет

Список узлов, где будут запущены сервисы Longhorn для поддержки постоянного хранилища.

spec.clientNodes

nova-infra-1.nova.internal

Пул хранения

NodeVolumeConfig

Да

Идентификатор NodeVolumeConfig.

spec.storagePool.nodeVolumeConfig.name

worker-nodes

Пул хранения

Имя тома

Да

Имя тома для хранения данных на узлах.

spec.storagePool.nodeVolumeConfig.volumeName

lnghrn-lv-01

Пул хранения

По умолчанию

Нет

Пометка пула как основного. Если не указано, используется false. Обязательно должен быть выбран один и только один пул как основной.

spec.storagePool.default

true

2. Операции с NodeVolumeConfig

2.1. Добавление нового блочного устройства

Чтобы добавить новое блочное устройство в существующий NodeVolumeConfig, обновите конфигурацию:

apiVersion: storage.nova-platform.io/v1alpha1
kind: NodeVolumeConfig
metadata:
  name: demo
spec:
  volumeGroup: "my-vg"
  volumes:
    - name: demo-1
      mountPath: /mnt/longhorn-1
      fsType: "xfs"
      size: 27Gi
  nodes:
    - name: worker-135.local
      blockDevices:
        - path: /dev/vdb
        - path: /dev/vdc (1)

1	Добавлено новое блочное устройство

Описание: Добавление нового блочного устройства /dev/vdc на узле worker-135.local. В результате объем volumeGroup my-vg увеличится за счет добавления этого устройства.

2.2. Увеличение размера тома

Для увеличения размера существующего тома обновите параметр size в NodeVolumeConfig:

apiVersion: storage.nova-platform.io/v1alpha1
kind: NodeVolumeConfig
metadata:
  name: demo
spec:
  volumeGroup: "my-vg"
  volumes:
    - name: demo-1
      mountPath: /mnt/longhorn-1
      fsType: "xfs"
      size: 50Gi (1)
  nodes:
    - name: worker-135.local
      blockDevices:
        - path: /dev/vdb
        - path: /dev/vdc

1	Увеличение размера тома `demo-1` с 27Gi до 50Gi

2.3. Добавление нового Volume

Чтобы добавить новый том в существующий NodeVolumeConfig, расширьте список томов:

apiVersion: storage.nova-platform.io/v1alpha1
kind: NodeVolumeConfig
metadata:
  name: demo
spec:
  volumeGroup: "my-vg"
  volumes:
    - name: demo-1
      mountPath: /mnt/longhorn-1
      fsType: "xfs"
      size: 27Gi
    - name: demo-2 (1)
      mountPath: /mnt/longhorn-2
      fsType: "ext4"
      size: 50Gi
  nodes:
    - name: worker-135.local
      blockDevices:
        - path: /dev/vdb

Новый том

Описание: Добавление нового тома demo-2, который монтируется в /mnt/longhorn-2 с файловой системой ext4.

2.4. Удаление тома

Для удаления тома из NodeVolumeConfig исключите его из списка:

apiVersion: storage.nova-platform.io/v1alpha1
kind: NodeVolumeConfig
metadata:
  name: demo
spec:
  volumeGroup: "my-vg"
  volumes:
    - name: demo-1
      mountPath: /mnt/longhorn-1
      fsType: "xfs"
      size: 27Gi
  nodes:
    - name: worker-135.local
      blockDevices:
        - path: /dev/vdb

Описание: Удаление тома demo-2, оставляя только том demo-1.

2.5. Создание диска на узле Longhorn

Вы можете управлять кластером с использованием стандартных средств Longhorn. При создании диска на узле Longhorn nova-apps-operator создаст ресурс NodeVolumeConfig с уникальным идентификатором, например longhorn-volume-f5bba6ab-48cf-4cc3-9c92-4bdde53d0d25, который будет содержать основную информацию о диске и будет отмечен аннотацией novaManaged: “false”.

Пример данного ресурса:

apiVersion: storage.nova-platform.io/v1alpha1
kind: NodeVolumeConfig
metadata:
  annotations:
    nova-platform.io/managed-by: "none"
  creationTimestamp: "2024-11-05T11:01:46Z"
  generation: 1
  name: longhorn-volume-f5bba6ab-48cf-4cc3-9c92-4bdde53d0d25
  resourceVersion: "209830"
  uid: 9bfdb382-8029-4d08-8456-eb4c6aac7f6b
spec:
  volumes:
  - mountPath: /mnt/test
    name: disk-1
    size: "0"

3. Операции с LonghornClusterConfig

3.1. Удаление LonghornClusterConfig

При удалении LonghornClusterConfig также будет удалена соответствующая kustomization, а вместе с ней и все созданные ресурсы.

3.2. Изменение LonghornClusterConfig

Можно добавлять или удалять клиентские узлы и StoragePool. Однако всегда должен существовать хотя бы один StoragePool со значением default: true.

apiVersion: storage.nova-platform.io/v1alpha1
kind: LonghornClusterConfig
metadata:
  name: longhorn-storage
spec:
  clientNodes:
    - infra-95.local
    - infra-96.local  (1)
  storagePool:
    - nodeVolumeConfig:
        name: demo
        volumeName: demo-1
      default: true
    - nodeVolumeConfig:
        name: new-storage
        volumeName: demo-2  (2)
      default: false

1	Добавлен новый клиентский узел `infra-96.local`
2	Добавлен новый StoragePool `demo-2`.
