Примеры использования Logging Operator

Раздел содержит примеры использования Logging Operator.

1. Отправка логов из Syslog-NG в Opensearch

В данном пункте рассказывается как настроить отправку логов из Syslog-NG в Opensearch, используя компонент Logging Operator.

Syslog-NG имеет модуль для отправки логов в ElasticSearch. Поскольку OpenSearch является ответвлением ElasticSearch, этот модуль также можно использовать для отправки логов в OpenSearch. OpenSearch поддерживает авторизацию по TLS, поэтому вы можете использовать сертификаты для настройки Output, но также доступна авторизация по имени пользователя и паролю.

1.1. Предварительные условия

Вы ознакомились с архитектурой и концепциями Logging operator в Nova Container Platform.
У вас есть доступ к кластеру с учетной записью, имеющей роль cluster-admin в Kubernetes.
Вы установили утилиту kubectl для работы с Kubernetes.
Вы создали отдельное Namespace для компонентов Logging operator. Например, logging.

1.2. Добавление секрета

В Nova Console перейдите на вкладку Workloads Secrets и выберите Namespace nova-logs.
Найдите секрет nova-opensearch и скопируйте его в Namespace, где установлен Syslog-NG (например, logging). Этот секрет содержит сертификаты, необходимые для авторизации в Opensearch.

1.3. Установка Output для Syslog-ng

Установите Output через kubectl или через Nova Console, используя следующий манифест:

apiVersion: logging.banzaicloud.io/v1beta1
kind: SyslogNGClusterOutput (1)
metadata:
  name: syslogngoutput
  namespace: logging
spec:
  elasticsearch:
    logstash_prefix: nova-syslog (2)
    url: https://nova-logs-cluster.nova-logs.svc.cluster.local:9200/_bulk
    tls:
      ca_file:
        mountFrom:
          secretKeyRef:
            key: ca.crt
            name: nova-opensearch
      cert_file:
        mountFrom:
          secretKeyRef:
            key: tls.crt
            name: nova-opensearch
      key_file:
        mountFrom:
          secretKeyRef:
            key: tls.key
            name: nova-opensearch
      peer_verify: false (3)

1	Происходит установка Output для всего кластера (Global Output).
2	Имя индекса в Opensearch, куда будут отправляться логи. Индекс создастся автоматически.
3	Позволяет Logging Operator работать с недоверенными сертификатами.

1.4. Установка Flow для Syslog-ng

Установите Flow через kubectl или через Nova Console, используя следующий манифест:

apiVersion: logging.banzaicloud.io/v1beta1
kind: SyslogNGClusterFlow (1)
metadata:
  name: syslogngflow
  namespace: logging
spec:
  globalOutputRefs:
    - syslogngoutput
  match:
    regexp: (2)
      pattern: '*'
      type: glob
      value: json.kubernetes.labels.app.kubernetes.io/instance

1	Происходит установка Flow для всего кластера.
2	Логи будут собираться со всех экземпляров и со всех Namespace.

1.5. Проверка в OpenSearch

Откройте консоль OpenSearch и перейдите на вкладку Management Index Management Indices.
Найдите индекс с именем nova-syslog-дата. Если индекс не отображается, подождите несколько минут, так как создание индекса может занять некоторое время.

2. Настройка отправки логов из NeuVector на внешний сервер Syslog

В данной статье будет рассматриваться отправка логов из NeuVector на внешний сервер Syslog средствами самого NeuVector.

2.1. Предварительные условия

Вы ознакомились с архитектурой и концепциями NeuVector в Nova Container Platform.
У вас есть доступ к кластеру с учетной записью, имеющей роль cluster-admin в Kubernetes.
Вы установили утилиту kubectl для работы с Kubernetes.

2.2. Настройка NeuVector

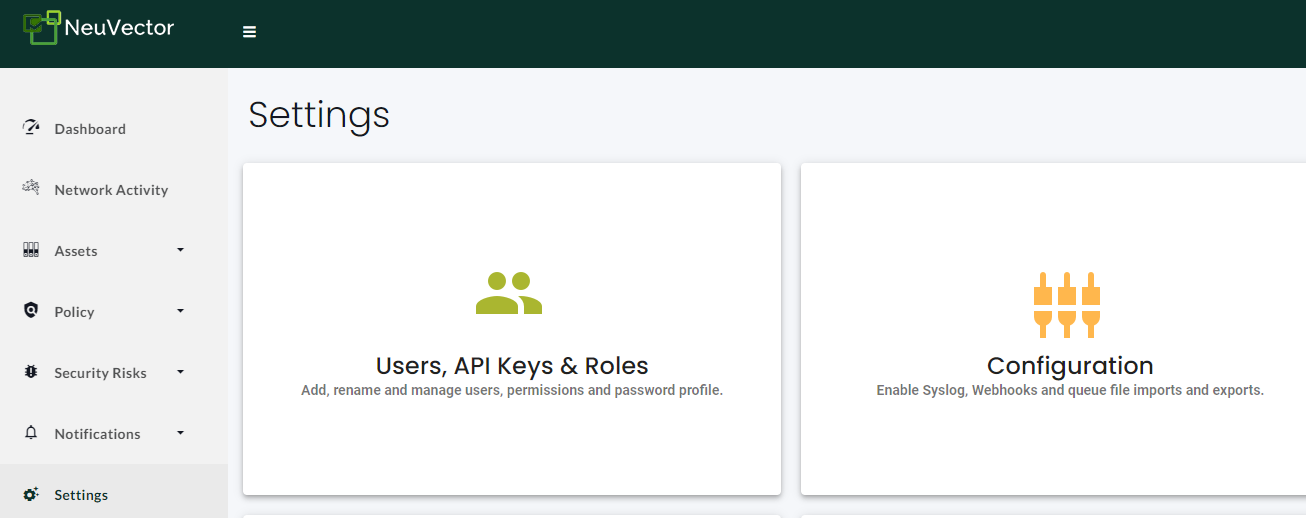

Откройте консоль NeuVector и перейдите на вкладку Settings Configuration.

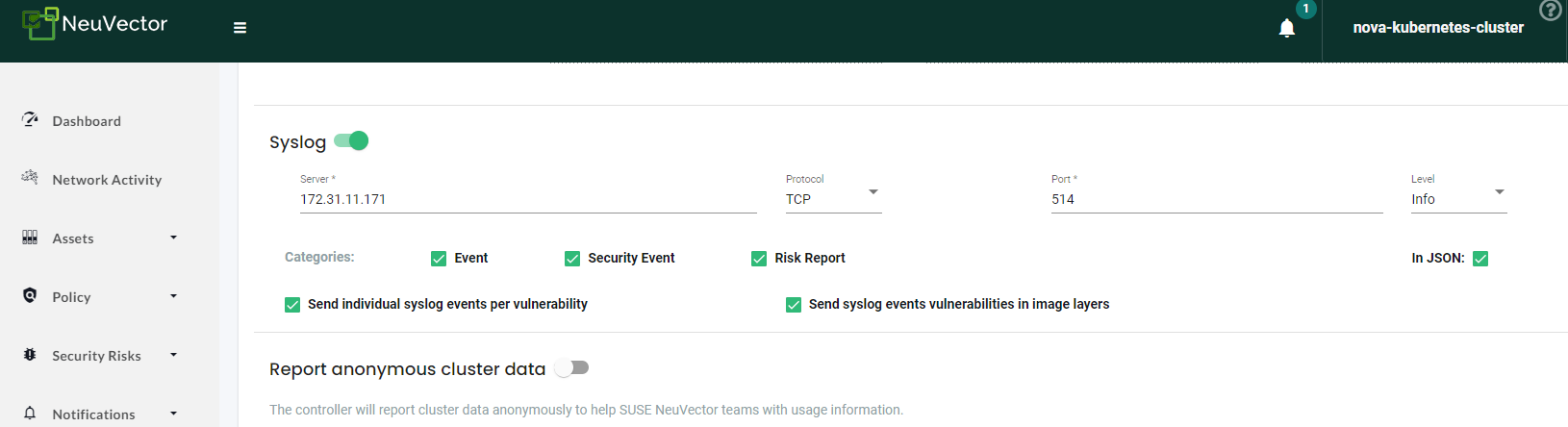

Найдите блок Syslog в нижней части страницы. Настройте параметры в соответствии с настройками внешнего Syslog сервера. В данном случае оставлен стандартный порт, выбран протокол TCP.
Выберите нужные параметры. В данном случае настроено получение всех логов с сервера, а также активирована опция In JSON, которая позволяет получать данные в JSON формате.

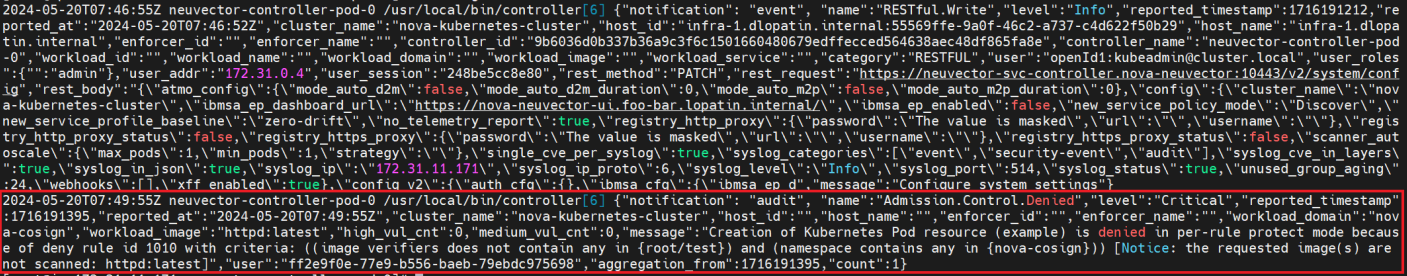

После настройки сгенерируйте событие в логе или просмотрите логи на внешнем сервере Syslog. В приведённом примере было настроено правило, запрещающее установку pod’а, если образ не подписан через cosign, и была сделана попытка создания pod’а.

3. Настройка отправки логов из Neuvector в Opensearch

В данной разделе описывается процесс отправки логов из NeuVector в OpenSearch с использованием Syslog-ng и Fluentd через компонент Logging Operator.

3.1. Предварительные условия

Вы ознакомились с архитектурой и концепциями Logging operator в Nova Container Platform.
Вы ознакомились с архитектурой и концепциями NeuVector в Nova Container Platform.
У вас есть доступ к кластеру с учетной записью, имеющей роль cluster-admin в Kubernetes.
Вы установили утилиту kubectl для работы с Kubernetes.
Создано новое Namespace. Например, logging.

3.2. Отправка логов через Fluentd

3.2.1. Включаем запись событий из Neuvector в логи pod’а контроллера

Откройте консоль Neuvector.
Перейдите на вкладку Settings Configuration и раскройте блок Notification Configuration.

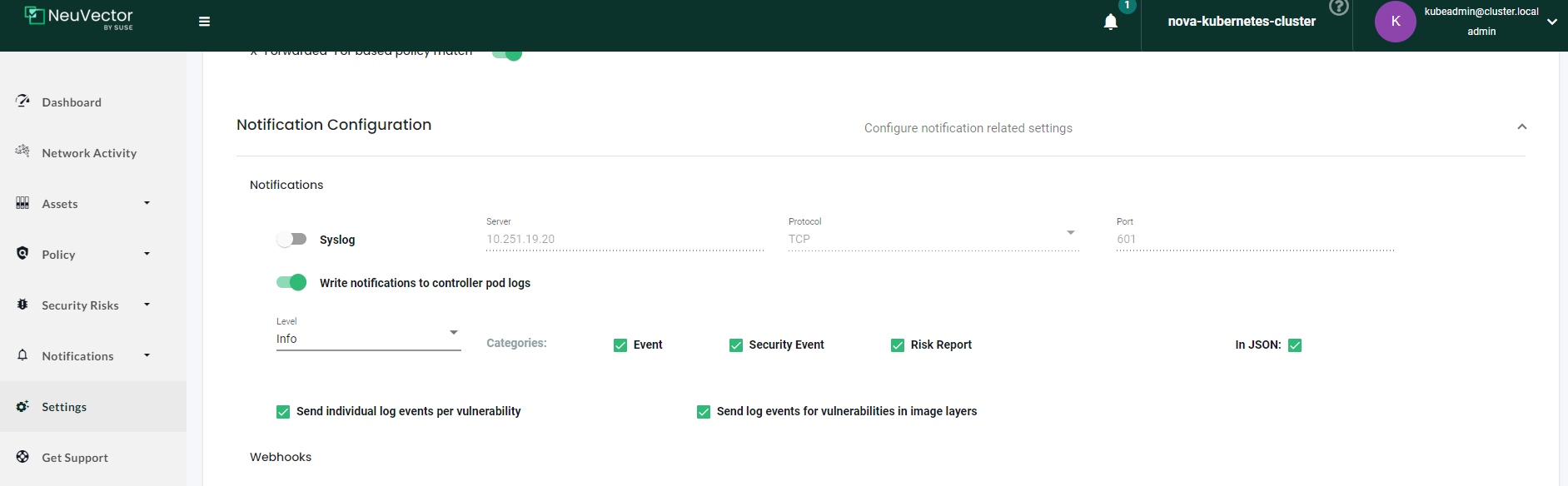

Включите опцию Write notifications to controller pod logs и укажите необходимые опции.

neuvectortoopensearch 1

3.2.2. Настройка Fluentd

Создайте новый Fluentd или настройте уже существующий согласно инструкции. В данном случае был настроен уже существующий Fluentd.

Рекомендуется создать новый Fluentd, чтобы не нарушить работу встроенного компонента.

3.2.3. Установка Output

Установите Output согласно инструкции через kubectl или через Nova Console, используя следующий манифест:

apiVersion: logging.banzaicloud.io/v1beta1
kind: ClusterOutput (1)
metadata:
  name: os-output
  namespace: nova-logs
spec:
  opensearch:
    buffer:
      flush_interval: 30s
      path: /buffers/neuvector
      retry_timeout: 96h
      retry_wait: 2s
      chunk_limit_records: 1000000
      timekey: 1h
      flush_thread_count: 2
      delayed_commit_timeout: 150s
      retry_max_interval: 180s
      chunk_limit_size: 300K
      flush_mode: interval
    logstash_prefix: nova-neuvector (2)
    port: 9200
    logstash_format: true
    scheme: https
    host: nova-logs-cluster.nova-logs.svc.cluster.local
    user: nova-logging
    ssl_verify: false
    reload_on_failure: true
    reconnect_on_error: true
    password:
      valueFrom:
        secretKeyRef:
          key: password
          name: nova-logging-credentials
    include_timestamp: true

1	Происходит установка Output для всего кластера.
2	Указывается имя индекса в Opensearch, куда будут направляться логи. Индекс создастся автоматически.

3.2.4. Установка Flow

Установите Flow через kubectl или через Nova Console используя следующий манифест:

apiVersion: logging.banzaicloud.io/v1beta1
kind: ClusterFlow (1)
metadata:
  name: os-flow
  namespace: nova-logs
spec:
  globalOutputRefs:
    - os-output
  match:
    - select:
        labels:
          app: neuvector-controller-pod (2)

1	Происходит установка Flow для всего кластера.
2	В Opensearch будут отправляться только логи с контейнера `neuvector-controller-pod`.

3.2.5. Проверка в OpenSearch

Откройте консоль OpenSearch и перейдите на вкладку Management Index Management Indices.
Найдите индекс с именем nova-neuvector-дата. Если такого индекса ещё нет, то подождите несколько минут.

3.3. Отправка логов через Syslog-ng

3.3.1. Включение записи событий из Neuvector в логи pod’а контроллера

Откройте консоль Neuvector.
Перейдите на вкладку Settings Configuration и раскройте блок Notification Configuration.
Включите опцию Write notifications to controller pod logs и укажите необходимые опции.

neuvectortoopensearch 1

3.3.2. Настройка Syslog-ng

Создайте Syslog-ng согласно инструкции.

3.3.3. Добавление секрета

В Nova Console перейдите на вкладку Workloads Secrets и Namespace nova-logs.
Найдите секрет nova-opensearch и скопируйте его в Namespace, где установлен Syslog-ng. В данном случае - logging. Этот секрет содержит сертификаты и ключи, которые нужны для авторизации в Opensearch.

3.3.4. Установка Output

Установите Output через kubectl или через Nova Console, используя следующий манифест:

apiVersion: logging.banzaicloud.io/v1beta1
kind: SyslogNGClusterOutput
metadata:
  name: random-log-output
  namespace: logging
spec:
  elasticsearch:
    logstash_prefix: nova-neuvector
    url: https://nova-logs-cluster.nova-logs.svc.cluster.local:9200/_bulk
    tls:
      ca_file:
        mountFrom:
          secretKeyRef:
            key: ca.crt
            name: nova-opensearch
      cert_file:
        mountFrom:
          secretKeyRef:
            key: tls.crt
            name: nova-opensearch
      key_file:
        mountFrom:
          secretKeyRef:
            key: tls.key
            name: nova-opensearch
      peer_verify: false

3.3.5. Установка Flow

Установите Flow через kubectl или через Nova Console, используя любой из следующих манифестов:

apiVersion: logging.banzaicloud.io/v1beta1
kind: SyslogNGClusterFlow
metadata:
  name: random-log-flow
  namespace: logging
spec:
  filters:
    - match:
        and:
          - regexp:
              pattern: notification
          - regexp:
              pattern: neuvector-controller-pod-0
  globalOutputRefs:
    - random-log-output

В этом манифесте происходит установка Flow для всего кластера. В Opensearch будут отправляться только логи, которые содержат слова notification и neuvector-controller-pod-0.

apiVersion: logging.banzaicloud.io/v1beta1
kind: SyslogNGClusterFlow
metadata:
  name: random-log-flow
  namespace: logging
spec:
  globalOutputRefs:
    - random-log-output
  match:
    regexp:
      pattern: neuvector-controller-pod
      type: glob
      value: json.kubernetes.labels.app

В этом манифесте происходит установка Flow для всего кластера. В Opensearch будут отправляться только логи с контейнера neuvector-controller-pod, у которого есть соответствующая метка.

3.3.6. Проверка в OpenSearch

Откройте консоль OpenSearch и перейдите на вкладку Management Index Management Indices.
Найдите индекс с именем nova-neuvector-дата. Если такого индекса ещё нет, то подождите несколько минут.

4. Настройка отправки логов kubelet в Opensearch

4.1. Предварительные условия

Вы ознакомились с архитектурой и концепциями Logging operator в Nova Container Platform.
У вас есть доступ к кластеру с учетной записью, имеющей роль cluster-admin в Kubernetes.
Вы установили утилиту kubectl для работы с Kubernetes.

4.2. Настройка

Создайте агенты Fluent Bit, которые будут собирать логи сервиса kubelet.

apiVersion: logging-extensions.banzaicloud.io/v1alpha1
kind: HostTailer
metadata:
  name: nova-node-kubelet-host-tailer
  namespace: nova-logs
spec:
  systemdTailers:
    - containerOverrides:
        image: 'hub.nova-platform.io/registry/fluent/fluent-bit:2.1.8'
      name: nova-node-kubelet
      systemdFilter: kubelet.service (1)
  workloadMetaOverrides:
    labels:
      nova-log-type: nova-node-kubelet (2)
  workloadOverrides:
    tolerations:
      - operator: Exists

1	Фильтр по имени сервиса.
2	Метка, которая будет присутствовать на созданных ресурсом pod’ах.

Создайте точку выхода для логов.

apiVersion: logging.banzaicloud.io/v1beta1
kind: Output
metadata:
  name: nova-node-kubelet-output
  namespace: nova-logs
spec:
  opensearch:
    buffer:
      flush_interval: 30s
      path: /buffers/kubelet (1)
      retry_timeout: 96h
      retry_wait: 2s
      chunk_limit_records: 1000000
      timekey: 1h
      flush_thread_count: 2
      delayed_commit_timeout: 150s
      retry_max_interval: 180s
      chunk_limit_size: 300K
      flush_mode: interval
    logstash_prefix: nova-node-kubelet (2)
    port: 9200
    logstash_format: true
    scheme: https
    host: nova-logs-cluster.nova-logs.svc.cluster.local (3)
    user: nova-logging (4)
    ssl_verify: false
    reload_on_failure: true
    reconnect_on_error: true
    password: (5)
      valueFrom:
        secretKeyRef:
          key: password
          name: nova-logging-credentials
    include_timestamp: true

1	Путь до буфера.
2	Имя нового индекса в Opensearch.
3	Адрес Opensearch.
4	Имя пользователя в Opensearch.
5	Пароль пользователя в Opensearch.

Создайте правило фильтрации логов для отправки их в Opensearch.
```
apiVersion: logging.banzaicloud.io/v1beta1
kind: Flow
metadata:
  name: nova-node-kubelet-flow
  namespace: nova-logs
spec:
  localOutputRefs:
    - nova-node-kubelet-output (1)
  match:
    - select:
        labels:
          nova-log-type: nova-node-kubelet (2)
```
1 Точка выхода для отфильтрованных логов.

2 Метка для pod’ов, с которых будут собираться логи.

1	Точка выхода для отфильтрованных логов.
2	Метка для pod’ов, с которых будут собираться логи.
