Архитектура и концепции модуля Neuvector
В данном разделе представлено описание концепций и архитектуры платформы обеспечения безопасности Neuvector.
1. Компоненты модуля
Модуль Neuvector в кластере Nova Container Platform включает компоненты, представленные в таблице ниже:
| Компонент | Категория | Количество |
|---|---|---|
Controller |
Кластерный компонент |
1 или 3 |
Enforcer |
Хостовой компонент (агент) |
1 на узел |
Scanner |
Кластерный компонент |
1 и более |
Manager |
Кластерный компонент |
1 и более |
Registry Adapter |
Кластерный компонент |
1 и более |
Updater |
Кластерный компонент |
1 |
API docs |
Кластерный компонент |
1 и более |
Provisioner |
Кластерный компонент |
1 |
Prometheus Exporter |
Кластерный компонент |
1 |
Компоненты Neuvector являются контейнерами, которые взаимодействуют между собой, так и с кластером Kubernetes и его узлами. Все компоненты Neuvector запускаются и функционируют в среде Kubernetes.
-
Controller: основной компонент (контроллер), реализующий функции управления и координации действий других компонентов. В Nova Container Platform контроллер разворачивается в виде сущности StatefulSet. В зависимости от количества инфраструктурных узлов в кластере автоматически устанавливается необходимое количество реплик. Также контроллер предоставляет REST API для управления сущностями Neuvector.
-
Enforcer: хостовый компонент (агент), который разворачивается в виде сущности DaemonSet, тем самым размещаясь на каждом узле кластера Kubernetes. Задача агента Enforcer состоит в том, чтобы отслеживать потоки сетевого трафика, процессы и файловые системы контейнеров и применять установленные политики безопасности.
-
Scanner: компонент (сканер) выполняет задачи по сканированию образов контейнеров, используя встроенную базу уязвимостей (CVE). Сканеров может быть от 1 и более в кластере Kubernetes для увеличения скорости при сканировании большого количество образов. Сканер имеет политику загрузки собственного образа (ImagePullPolicy) в Kubernetes с типом Always и установленный тег latest. Тем самым, перезапускаясь, сканер всегда запускается с последней доступной в хранилище версией образа и базой CVE.
-
Manager: компонент предоставляет веб-интерфейс управления сущностями Neuvector и взаимодействует с контроллером через REST API.
-
Registry Adapter: адаптер для использования во внешних хранилищах образов (например, Harbor) с целью осуществлять сканирование образов по базе CVE Neuvector.
-
Updater: компонент реализует процесс обновления базы CVE с помощью запуска CronJob, выполняющей поочередный перезапуск всех сканеров.
-
API docs: веб-портал с документацией к REST API Neuvector.
-
Provisioner: компонент, запускаемый однократно в виде сущности Job для первоначальной настройки Neuvector.
-
Prometheus Exporter: компонент для сборка метрик со всех компонентов Neuvector.
2. Архитектурная схема

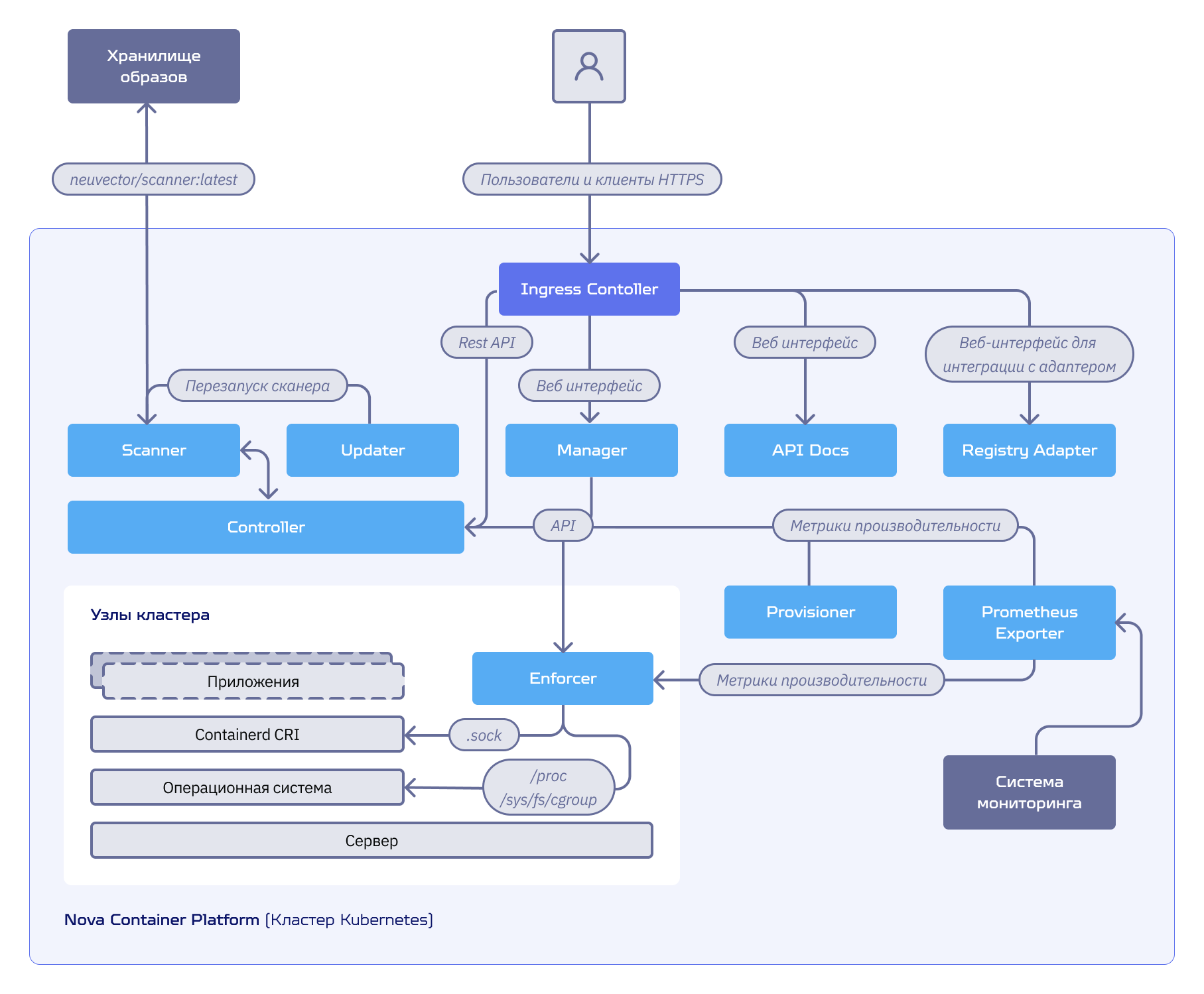

На рисунке далее представлена архитектурная схема платформы Neuvector.
В кластере Kubernetes модуль Neuvector развертывается с помощью службы непрерывного развертывания FluxCD, которая также обеспечивает дальнейшую консистентность конфигураций компонентов Neuvector в Kubernetes и возможности их кастомизации.

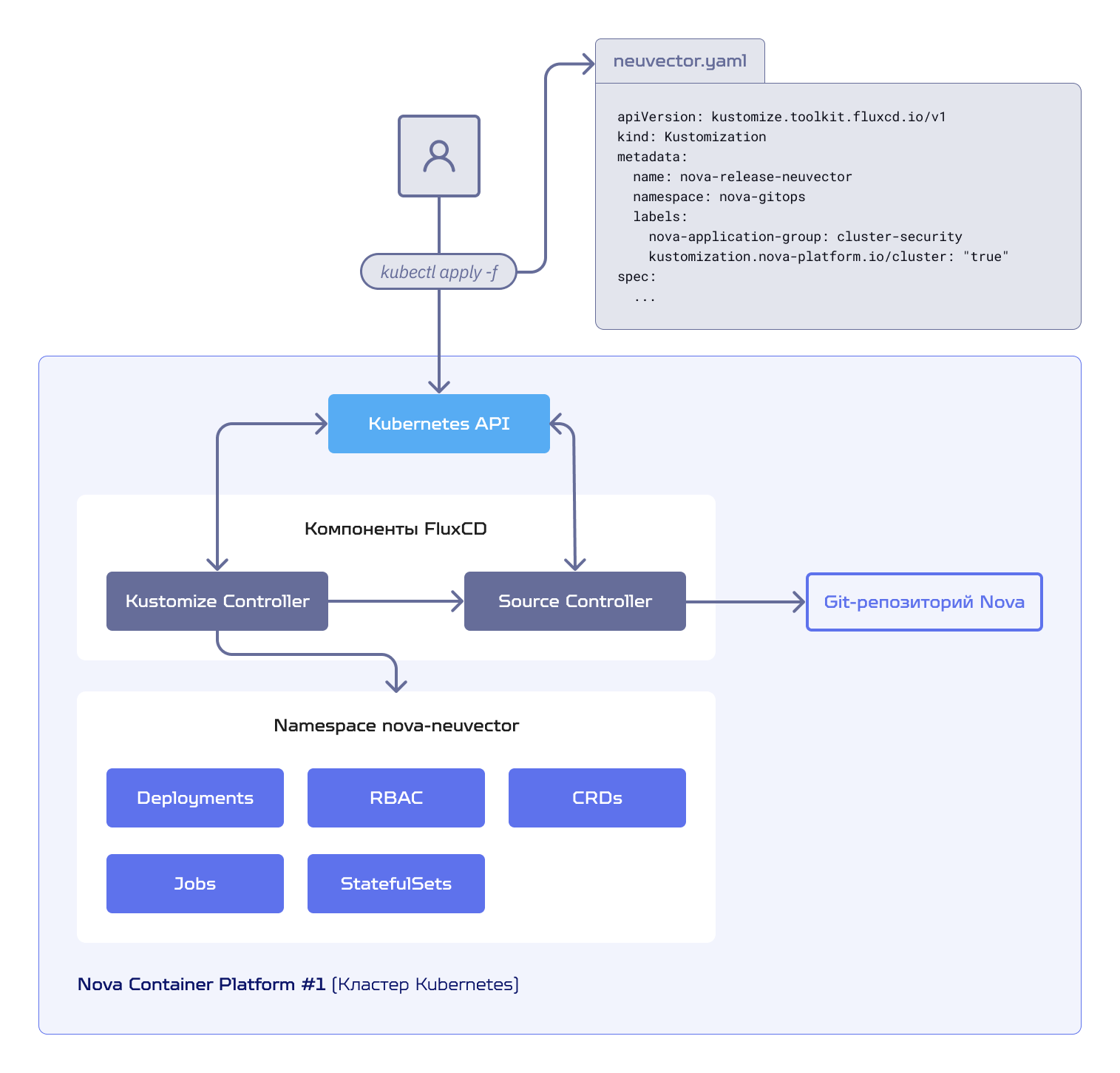

На рисунке далее представлена схема развертывания платформы Neuvector в Nova Container Platform.
Используемый в Nova Container Platform Git-репозиторий Gitea содержит все необходимые манифесты для развертывания платформы Neuvector. Пользователю платформы необходимо применить в кластере манифесты Kustomizations, предназначенные для установки Neuvector. Для этого можно воспользоваться как утилитой kubectl, так и веб-консолью Nova.
|
Модуль Neuvector по умолчанию не установлен в кластере Kubernetes с целью экономии вычислительных ресурсов. Ознакомьтесь с разделом Планирование установки и системные требования для подготовки Nova Container Platform к установке модуля Neuvector. |
3. Высокая доступность и непрерывность работы
Под высокой доступностью и непрерывностью работы компонентов Neuvector предполагается использование количества реплик компонентов более 1 для того, чтобы избежать прерывания работы сервисов в период недоступности части узлов платформы или перезапуска части сервисов.
Далее для каждого компонента Neuvector рассмотрены особенности его работы в режиме высокой доступности.
Controller
Для повышения доступности контроллеров необходимо использовать строго нечетное количество реплик. Рекомендуемое и достаточное количество реплик - 3. Контроллеры имеют встроенные механизмы выбора лидера и синхронизируют конфигурацию друг с другом.
Enforcer
Данный компонент разворачивается в виде сущности DaemonSet, тем самым размещаясь на каждом узле кластера Kubernetes. Сценарий с увеличением реплик в данном случае не применим.
Scanner
Компонент требует обязательного увеличения количества реплик в случаях, когда вы работаете с большим количеством образов или время сканирования образов неудовлетворительное. Для сканера в Neuvector поддерживается автоматическое увеличение количества реплик.
Manager
Веб-интерфейс управления сущностями Neuvector взаимодействует с контроллером через REST API и не влияет на работу ключевых сервисов Neuvector. Для повышения доступности веб-интерфейса количество реплик может быть увеличено. Постоянство пользовательских сессий обеспечивается уже установленной директивой метода балансировки в Ingress Controller nginx.ingress.kubernetes.io/upstream-hash-by: "$binary_remote_addr".
Registry Adapter
Количество реплик Registry Adapter может быть увеличено при необходимости повышения доступности адаптера(ов), процессов сканирования образов во внешних хранилищах.
Updater
Поскольку компонент Updater является сущностью типа CronJob в Kubernetes и запускается только для перезапуска компонента Scanner, то высокая доступность и большое количество реплик компоненту не требуются.
API docs
Веб-портал с документацией к REST API не является критичным сервисом для работы Neuvector, поэтому достаточно иметь одну реплику в кластере Kubernetes.
Provisioner
Поскольку компонент Provisioner является сущностью типа Job в Kubernetes и запускается однократно при первоначальной установке, то высокая доступность и большое количество реплик компоненту не требуются.
Prometheus Exporter
В кластере Kubernetes в большинстве случаев достаточно иметь одну реплику Prometheus Exporter для сбора метрик Neuvector.
4. Персистентность данных в Neuvector
Конфигурации Neuvector и зарегистрированные события синхронизируются между доступными контроллерами. В случае, если все контроллеры будут недоступны одновременно, то некоторые данные могут быть потеряны, а именно:
-
Параметры и конфигурации, политики безопасности установленные вручную через API или веб-интерфейс Neuvector
-
Данные о сетевых соединениях, сканированиях
-
Зарегистрированные события безопасности
|
Доступность данных (состояния) обеспечивает как минимум один контроллер Neuvector. |
Для возможности постоянного хранения собственных конфигураций Neuvector поддерживает использование сущностей ConfigMap в Kubernetes. При этом, Neuvector не сохраняет данные в ConfigMap самостоятельно, а только загружает их при первом и каждом последующем запуске.
4.1. Отличие Neuvector в Nova Container Plaftorm
По умолчанию, для хранения данных архитектура Neuvector предполагает использование постоянного тома в Kubernetes с типом доступа RWX (Read Write Many). Данный том подключается в директорию /var/neuvector/ каждого контроллера, куда сохраняются все данные Neuvector.
Поскольку организация файлового хранилища с множественным доступом (RWX) несет дополнительные накладные расходы (например, отсутствие поддержки в публичном или частном облаке, необходимость организации отдельного NFS-хранилища и т.п.), в Nova Container Platform изменен подход к организации персистентности данных согласно следующим принципам:
-
Контроллеры Neuvector разворачиваются в виде сущности StatefulSet вместо Deployment с привязкой к инфраструктурным узлам.
-
Каждый контроллер Neuvector имеет отдельный смонтированный в директорию
/var/neuvector/постоянный том из хранилища Local Path. -
Для всех контроллеров установлен параметр
CTRL_PERSIST_CONFIG, разрешающий выполнять сохранение всех данных в/var/neuvector/. -
Вместо базовых объектов ConfigMap для хранения конфигураций, используются единый объект Secret, который инжектируется напрямую в Neuvector с помощью StarVault. Это позволяет безопасно использовать конфигурационные файлы Neuvector в Kubernetes, а также сохраняет возможность декларативного описания данных конфигураций.
4.2. Рекомендации по обеспечению доступности данных в Neuvector
Для обеспечения сохранности данных в Neuvector рекомендуется выполнить следующие шаги:
-
Настроить периодическое резервное копирование конфигураций и политик Neuvector.
-
Настроить интеграцию с Syslog-сервером и SIEM-системой для экспорта информации о событиях безопасности, системных событиях, атаках, уязвимостях.
|
В качестве Syslog-сервера и хранилища журналов событий вы можете использовать подключаемый модуль логирования в Nova Container Platform. |
5. Интеграция с StarVault
5.1. Единый вход с помощью Nova Oauth
После установки модуля Neuvector возможен вход с помощью учетной записи по умолчанию kubeadmin. Для этого между Neuvector и StarVault настроена интеграция по протоколу OIDC.
5.2. Конфигурации контроллера Neuvector
Каждый Pod контроллера Neuvector включает Sidecar-контейнер c StarVault, работающий в режиме агента. Перед запуском основного контейнера Neuvector, Sidecar-контейнер получает из StarVault необходимую информацию и генерирует конфигурационные файлы, а именно:
-
oidcinitcfg- конфигурация параметров OIDC -
passwordprofileinitcfg- конфигурация параметров профилей паролей -
roleinitcfg- конфигурация базовых ролей -
samlinitcfg- конфигурация параметров SAML -
ldapinitcfg- конфигурация параметров LDAP -
sysinitcfg- системные параметры Neuvector -
userinitcfg- конфигурация системных пользователей Neuvector
Шаблоны конфигурационных файлов без чувствительной информации находятся в объекте Secret с именем neuvector-init-template в пространстве имен nova-neuvector.
