Рекомендации по настройке подсистемы ввода-вывода zVirt Node и системы хранения данных YADRO TATLIN.UNIFIED

1. Окружение

zVirt Max 1.0 и старше
zVirt 4.1 и старше

2. Пояснение

Статья содержит рекомендации по настройке zVirt Node для работы с СХД YADRO TATLIN.UNIFIED. Поддерживаются гостевые ОС семейства Linux и Windows.

Данные рекомендации необходимо выполнить на всех хостах центра данных, к которому подключена система хранения данных TATLIN.UNIFIED.

3. Настройка параметров блочных устройств на уровне гипервизора

Создайте конфигурационный файл /etc/udev/rules.d/70-tatlin.rules:

# Set SCSI command timeout for TATLIN devices to 120 seconds and nr_requests to 128
ACTION=="add|change", SUBSYSTEM=="block", ENV{ID_VENDOR}=="YADRO", \
ENV{ID_MODEL}=="TATLIN", ATTR{device/timeout}="120", ATTR{queue/nr_requests}="128"

Создайте конфигурационный файл /etc/udev/rules.d/71-tatlin-dm_mpath.rules:

# Set dm-mpath device nr_requests to 256 and scheduler to none
SUBSYSTEM!="block", GOTO="end_rule"
ENV{DEVTYPE}=="partition", GOTO="end_rule"
ACTION!="add|change", GOTO="end_rule"
ATTR{model}!="TATLIN"
KERNEL=="dm-[0-9]*", ATTR{queue/nr_requests}="256", ATTR{queue/scheduler}="none"
LABEL="end_rule"

Примените новые параметры путем перезагрузки zVirt Node или выполните следующие команды:

lsblk -nd --output NAME,MODEL | grep TATLIN | while read disk_name vendorid; do echo -n "Disk: $disk_name VendoID:$vendorid CMD:"; cmd="echo 120 > /sys/block/$disk_name/device/timeout && echo 128 > /sys/block/$disk_name/queue/nr_requests"; echo $cmd; eval $cmd; done

multipath -ll | grep YADRO | while read mpath dm vendor; do echo -n "Mpath:$mpath DM:$dm Vendor:$vendor CMD:"; cmd="echo 256 > /sys/devices/virtual/block/$dm/queue/nr_requests && echo none > /sys/devices/virtual/block/$dm/queue/scheduler"; echo $cmd; eval $cmd; done

4. Настройка многопутевого ввода-вывода на уровне гипервизора

Создайте конфигурационный файл /etc/multipath/conf.d/tatlin.conf:

devices {
    device {
        vendor "YADRO"
        product "TATLIN"
        path_grouping_policy "multibus"
        path_selector "service-time 0"
        path_checker "tur"
        no_path_retry 32
        max_sectors_kb 1024
    }
}

Перезагрузите службу multipathd:
```
systemctl reload multipathd
```

5. Настройка параметров сервиса sanlock на уровне гипервизора

Создайте конфигурационный файл /etc/vdsm/vdsm.conf.d/extended-io-timeout.conf:
```
# Configuration for YADRO storage.
[sanlock]
io_timeout = 25
```
Переведите гипервизор в режим обслуживания и перезапустите сервисы vdsmd:
```
systemctl restart vdsmd.service supervdsmd.service
```

После перезапуска сервиса гипервизор необходимо вывести из режима обслуживания.

6. Настройка параметров timeout гостевых ОС

6.1. Настройка параметров timeout ОС семейства Linux

Создайте конфигурационный файл /etc/udev/rules.d/70-tatlin.rules:

# Set SCSI command timeout for TATLIN devices to 120 seconds
ACTION=="add|change", SUBSYSTEM=="block", ENV{ID_VENDOR}=="QEMU", ATTR{device/timeout}="120"

(Опционально) Если к виртуальной машине подключены диски от других СХД, отличных от YADRO TATLIN.UNIFIED, для которых требуется таймаут по умолчанию (30 секунд), добавьте исключения одним из способов:
1. По имени устройства (например, для sdb):
  ACTION=="add|change", KERNEL=="sdb", ATTR{device/timeout}="30"
2. По серийному номеру устройства (например, для 0QEMU_QEMU_HARDDISK_692793c1-9f38-47d0-a953-98fc551c2357):
  ACTION=="add|change", KERNEL=="sd*", ENV{ID_SERIAL}=="0QEMU_QEMU_HARDDISK_692793c1-9f38-47d0-a953-98fc551c2357", ATTR{device/timeout}="30"
  Получить серийный номер устройства можно с помощью команды:

  udevadm info --query=all --name=/dev/sdd | grep "ID_SERIAL="
(Опционально) Если к виртуальной машине подключен том СХД TATLIN.UNIFIED как Direct LUN с включенным интерфейсом SCSI (Enable SCSI Pass-Through), добавьте правило для устройств с идентификатором (ID_VENDOR) YADRO:
```
ACTION=="add|change", SUBSYSTEM=="block", ENV{ID_VENDOR}=="YADRO",
ENV{ID_MODEL}=="TATLIN", ATTR{device/timeout}="120", ATTR{queue/nr_requests}="128"
```
Перезагрузите виртуальную машину:
```
reboot
```

6.2. Настройка параметров timeout ОС семейства Windows

Cоздайте резервную копию реестра ОС Windows.

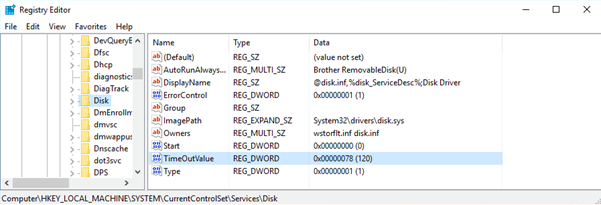

Измените параметр TimeOutValue для дисковых устройств, установите значение 120:
```
Computer\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Disk
```
Перезагрузите виртуальную машину.
