Подготовка управляющего хоста

Все IP-адреса, доменные имена и учетные записи пользователей в командах ниже указаны в качестве примера. Для корректного выполнения команд необходимо заменить значения этих параметров на актуальные.

Команды выполняются на управляющем хосте (Manager host).

1. Дополнительные компоненты

Убедитесь, что установлен Python версии 3.9 или выше. Для проверки выполните команду:
```
python3 --version
```
Убедитесь, что установлен модуль venv. Для этого выполните команду:
```
python3 -m venv --help
```
Если модуль установлен, отобразится справочная информация.

Если появляется сообщение об ошибке вида No module named venv, необходимо установить пакет python3-venv.

На ОС Linux venv устанавливается с отдельным пакетом python3-venv.

Убедитесь, что установлены нужные компоненты Docker-образа:

Для РЕД ОС:

Если установлен пакет podman-docker, удалите его:

sudo dnf remove podman-docker

Пакет podman-docker необходимо удалить на РЕД ОС перед установкой docker-ce, поскольку оба пакета предоставляют совместимые компоненты и могут вызывать конфликты при установке и работе Docker.

Установите пакеты docker-ce и jq с включенным автоматическим запуском и запустите сервис Docker CE:
```
sudo dnf install -y docker-ce jq && systemctl enable --now docker
```
В подготовленных шаблонах виртуальных машин автозапуск сервиса Docker CE может быть уже включен.

Для ОС Astra Linux и Ubuntu установите пакеты docker.io и jq с включенным автозапуском и запустите сервис Docker:
```
sudo apt install -y docker.io jq && systemctl enable --now docker
```

2. Установка образа deploy-manager и настройка config

Команды выполняются на управляющем хосте (Manager host).

Скачайте дистрибутив в архиве с расширением tar.gz и распакуйте его.
В случае установки с помощью manage-tool пропустите этот шаг, иначе:
1. Установите образ deploy-manager, который находится в распакованном архиве. Пример установки версии 1.9.1:
  docker load < deploy-manager:1.9.1.tar
2. (Опционально) Проверьте образ на доступность:
  docker images
  Пример ответа в случае, если образ доступен:
  REPOSITORY TAG IMAGE ID CREATED SIZE deploy-manager 1.9.1 35ca14ec55b4 2 weeks ago 1.01GB
Скопируйте пример inventory:
```
cp -R inventories/sample inventories/box
```
Измените данные подключения к порталу в файле hosts, расположенном в каталоге inventories/box/. Описание настроек находится в комментариях к этому файлу.

Создайте SSH-ключ и скопируйте его на целевой хост(ы):

Создайте ключ, если он отсутствует:
```
ssh-keygen
```

Скопируйте SSH-ключ на целевой хост:

ssh-copy-id [id-пользователя]
# Команда с примером id-пользователя -- ssh-copy-id root@192.168.0.1

Если авторизация по паролю на сервере запрещена добавьте ключ вручную:

Выведите содержимое публичного ключа:
```
cat ~/.ssh/id_rsa.pub
```
Подключитесь на целевой хост с помощью доступных вам вариантов: ssh, vnc, novnc и так далее.
Добавьте содержимое публичного ключа из первого шага в файл authorized_keys:
```
echo 'ssh-rsa AAAAB3NzaC1yc ... ' >> ~/.ssh/authorized_keys
```

Заполните файл hosts, расположенный в каталоге inventories/box/hosts. Описание настроек находится в комментариях этого файла.

Пример файла hosts при установке Single instance

В примере используется IP-адрес 10.10.10.1. В файле hosts он задаётся параметром ansible_host, например: ansible_host=10.10.10.1 — это IP-адрес целевого хоста.

[k3s_server]
target-cloudlink.sample.box ansible_host=10.10.10.1 (1)

[k3s_agent]

[k3s_lb]

[k3s_lb_vip]

[k3s:children]
k3s_server
k3s_agent
k3s_lb

[all:vars]
ansible_user=root (2)
domain_int=cloudlink.sample.box (3)
domain_ext=cloudlink.sample.box (4)
prefix_int=''
prefix_ext=''

1	Доменное имя целевого хоста и его IP-адрес
2	`ansible_user` — пользователь, который подключается к серверу с ролью целевого хоста и может получить права sudo без дополнительного ввода пароля. Это обязательный ключ.
3	`domain_int` — внутренний домен и, опционально, поддомен организации. Это обязательный ключ.
4	`domain_ext` — внешний домен и, опционально, поддомен организации. Если не предполагается использование внешнего доменного имени, должно быть указано то же значение, что и в параметре domain_int. Это обязательный ключ.

Пример файла hosts при установке High Availability instance

[k3s_server]
server1-cloudlink.sample.box ansible_host=10.10.10.1
server2-cloudlink.sample.box ansible_host=10.10.10.2
server3-cloudlink.sample.box ansible_host=10.10.10.3

[k3s_agent]
agent1-cloudlink.sample.box ansible_host=10.10.10.4
agent2-cloudlink.sample.box ansible_host=10.10.10.5
agent3-cloudlink.sample.box ansible_host=10.10.10.6


[k3s_lb]
lb01-cloudlink.sample.box ansible_host=10.10.10.7
lb02-cloudlink.sample.box ansible_host=10.10.10.8

[k3s_lb_vip]
lb-vip-cloudlink.sample.box ansible_host=10.10.10.9


[k3s:children]
k3s_server
k3s_agent
k3s_lb

[all:vars]
ansible_user=root (1)
domain_int=cloudlink.sample.box (2)
domain_ext=cloudlink.sample.box (3)
prefix_int=''
prefix_ext=''

1	`ansible_user` — пользователь с правами sudo, который подключается к серверу с ролью целевого хоста. Это дополнительный ключ.
2	`domain_int` — внутреннее доменное имя. Это обязательный ключ.
3	`domain_ext` — внешнее доменное имя (если не предполагается использование внешнего доменного имени, должно быть указано то же значение, что и в параметре domain_int). Это обязательный ключ.

Для группы хостов k3s_lb_vip укажите IP-адрес, который на данный момент не привязан ни к одному хосту. Этот IP-адрес (VIP) будет использоваться попеременно балансировщиками нагрузки. Требования:

VIP-адрес не должен находиться в пуле выдачи DHCP-сервера, либо должен быть зарезервирован
VIP-адрес должен находиться в одной подсети c целевым хостом
VIP-адрес не должен использоваться в сети другим узлом

Измените настройки в файле config.yml, расположенном к каталоге inventories/box/group_vars/k3s/config.yml.

3. Заполнение файла config.yml

В файле config.yml находится описание полей, которые нужно заполнить для выбранной/выбранных платформ виртуализации. Для этого нужно раскомментировать строки платформы виртуализации и подставить значения. Заполнить файл config.yml можно как вручную, так и через пользовательский интерфейс, запустив команду:

manage-tool --ui

Поддерживаются следующие типы платформ:

zVirt
vSphere
Openstack
RedVirt
K2_Cloud
Hyper-V
Yandex Cloud

Название платформ нужно указать в параметре type.

Типы платформ должны быть строго выбраны из списка: zvirt, vsphere, openstack, redvirt, k2_cloud, hyper_v, yandex_cloud. Параметр type чувствителен к регистру символов, поэтому важно указать названия платформ корректно.

3.1. Параметры config.yml для платформы zVirt

Пример config.yml для zVirt

 platforms:
  zvirt:
    type: zvirt
    label: zVirt
    scheme: https
    host: engine.cloudlink.local
    port: 443
    params:
      weight: 100
      cluster_id: d90193d6-5c5a-11ee-bd56-00163e10167d
      cluster_name: Default
      storage_name: Main_VM

Таблица 1. Описание параметров
Параметр	Значение	Описание
type	zvirt	Тип платформы. Зависит от того, какую платформу вы устанавливаете. Могут быть следующие типы: `zvirt`, `vsphere`, `openstack`, `vcloud`, `hyper_v`, `yandex_cloud`
label	zVirt	Человеко читаемое название платформы. В этом параметре можно указать любое удобное вам название "Zvirt-1", "Zvirt-test" и т.д
scheme	https	Схема для доступа к zVirt API. Протокол https является протоколом по умолчанию. Рекомендуется использовать именно этот протокол.
host port	Например: `host: '10.13.250.2'` или `host:'zvirt.sample.box'`. `port:'443'` Если иной порт не указан, то используется 443 — стандартный порт протокола https.	IP-адрес zVirt API.
params	weight	Вес платформы в интерфейсе заказа продукта. Чем меньше вес, тем выше в списке. Например, `weight:11`, `weight:102`
	cluster_id	Скопируйте ID кластера в интерфейсе Zvirt. Для этого: 1. Перейдите в раздел Compute → Clusters. 2. Нажмите на название кластера. Откроется страница с подробной информацией. 3. Скопируйте Cluster ID из соответствующего поля. Например, `cluster_id: zsjhgsdsjbvght6e327w3dscxdghjkjacsxdcjuu`
	cluster_name	Введите название кластера. Например, `cluster_name: example-cluster-1`
	storage_name	Скопируйте название хранилища в интерфейсе zVirt. Для этого перейдите в раздел Storage → Domains.

Как найти cluster_id и storage_name для zVirt

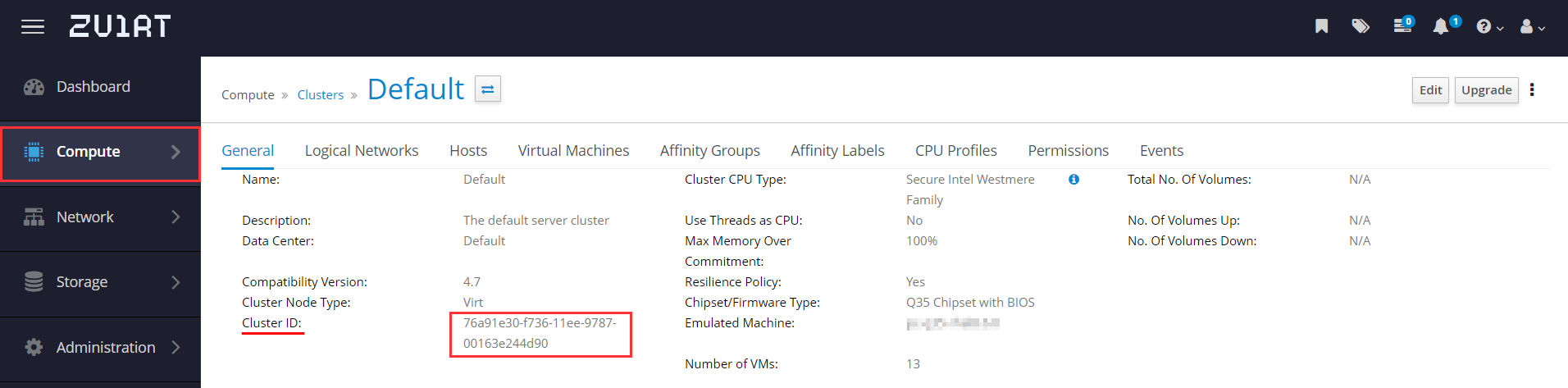

Получение cluster_id:
1. В интерфейсе zVirt перейдите в раздел Compute → Clusters.
2. Нажмите на название кластера. Откроется страница с подробной информацией.
3. Скопируйте Cluster ID из соответствующего поля.

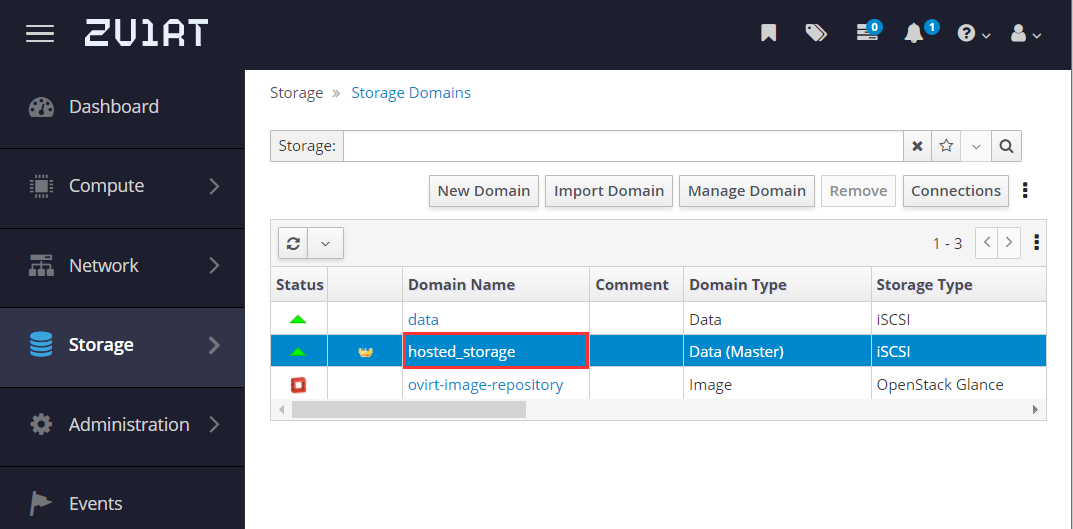

Получение storage_name:
1. В интерфейсе zVirt перейдите в раздел Storage → Domains.
2. Скопируйте название хранилища.

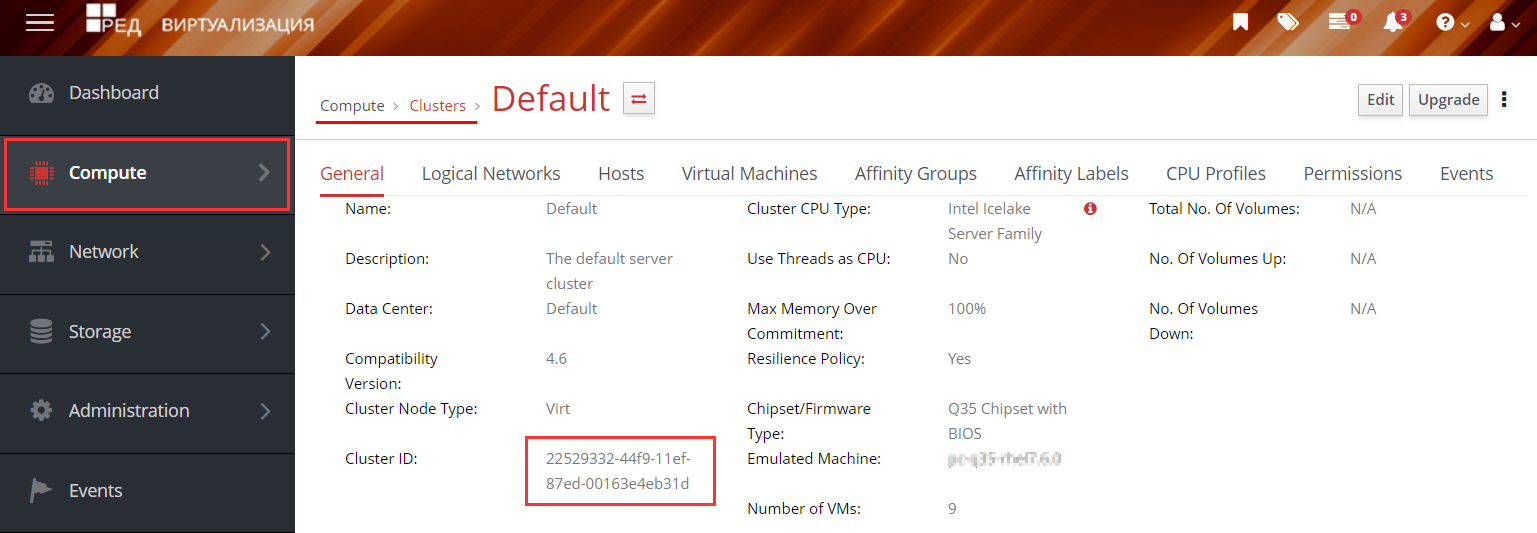

Поиск Cluster ID и storage_name для RedVirt

Авторизуйтесь на платформе RedVirt.

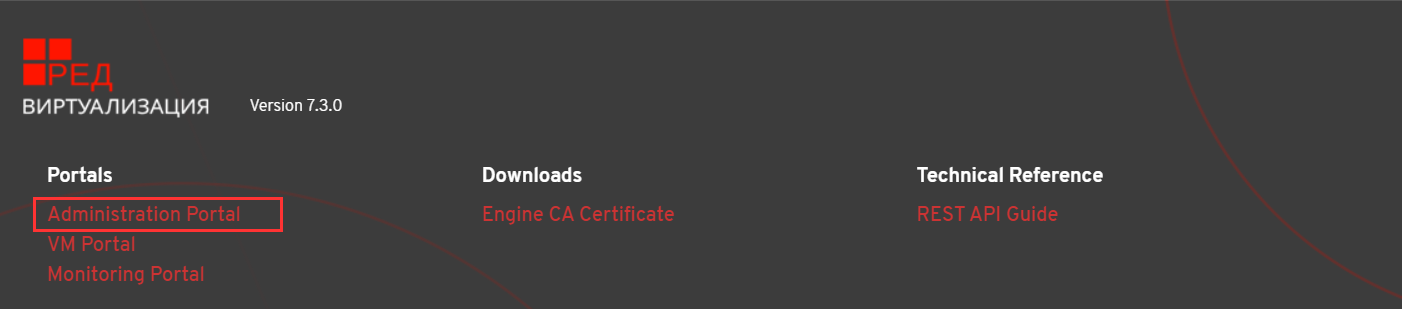

Перейдите на портал администрирования — Administration Portal.
В интерфейсе платформы выберите раздел Compute → Clusters.
Нажмите на название кластера. Вы попадете на страницу расширенной информации о выбранном кластере.
Скопируйте Cluster ID из соответствующего поля. Это значение нужно вставить в файл config.yml.

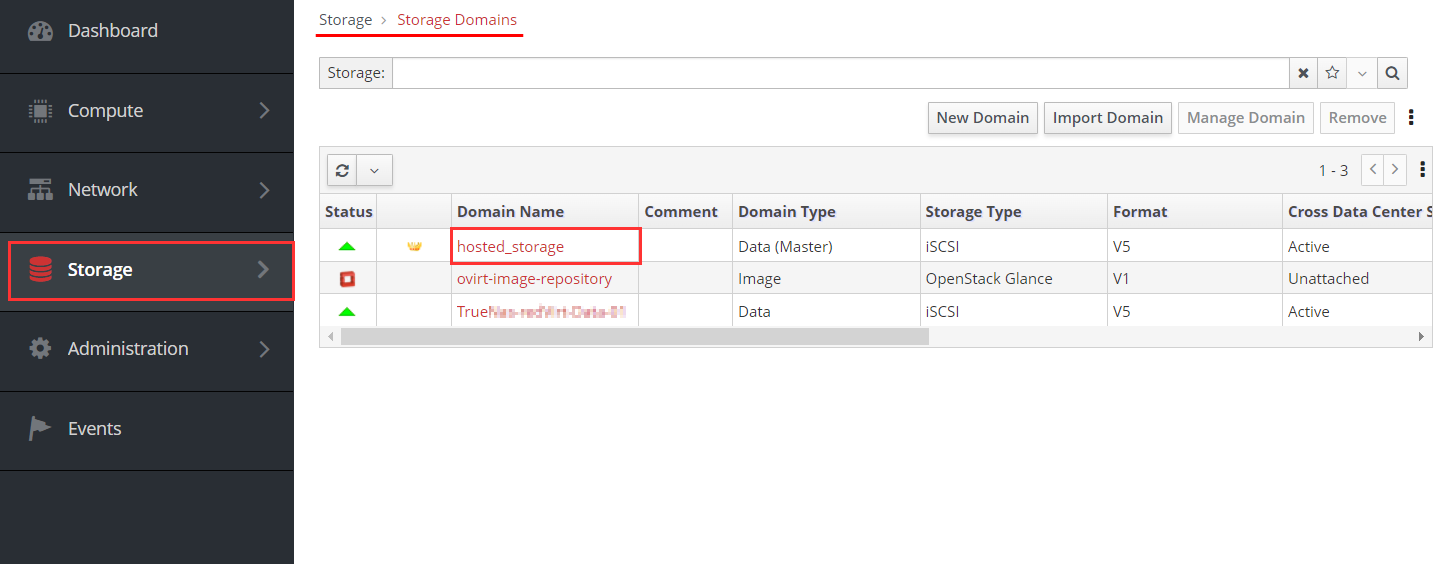

Получение storage_name:
1. В интерфейсе RedVirt перейдите в раздел Storage → Domains.
2. Скопируйте название подходящего хранилища (хранилище имеет тип "Master Data").

Вы можете добавить самоподписанный сертификат после установки Cloudlink или указать TLS-сертификат до запуска развертывания, выполнив необходимые подготовительные действия.

3.2. Параметры config.yml для платформы vSphere

Пример config.yml для vSphere

Для версии 6.7

platforms:
  vsphere:
    type: vsphere
    version: 6.7
    label: vSphere
    scheme: https
    host: 'vsphere.cloudlink.local'
    port: 443
    params:
      weight: 100
      cluster_name: CL01
      domain_id: domain-c8
      datastore_id: datastore-16
      tenant_prefix: vms/cloudlink
      template_inventory_path: templates/cloudlink

Для версии 7.0

vsphere:
    type: vsphere
    version: 7.0
    label: vSphere
    scheme: https
    host: '10.0.0.100'
    port: '443'
    params:
      weight: 100
      cluster_name: CL01
      domain_id: domain-c8
      datastore_id: datastore-16
      tenant_prefix: cloud
      template_inventory_path: library/templates

Таблица 2. Описание параметров
Параметр	Значение	Описание
type	vsphere	Тип платформы. Зависит от того, какую платформу вы устанавливаете. Могут быть следующие типы: `zvirt`, `vsphere`, `openstack`, `vcloud`, `hyper_v`, `yandex_cloud`
version	6.7 или 7.0	Данные параметр указывает версию для платформы VMware vSphere.
label	vSphere	Человеко читаемое название платформы. В этом параметре можно указать любое удобное вам название "vSphere-1", "vSphere-test" и т.д
scheme	https	Схема для доступа к vSphere API. Протокол https является протоколом по умолчанию. Рекомендуется использовать именно этот протокол.
host	Например: `host: '10.13.250.2'` или `host:'vsphere.cloudlink.local'`	IP-адрес или FQDN vSphere API.
port	443	Номер порта для подключения к интерфейсу API. По умолчанию используется 443 — стандартный порт протокола https.
params	weight	Вес платформы в интерфейсе заказа продукта. Чем меньше вес, тем выше в списке. Например, `weight:11`, `weight:102`
	cluster_name	Скопируйте имя кластера в интерфейсе vSphere Client. Для этого: 1. Перейдите в раздел Hosts and Clusters → Clusters. 2. Скопируйте Cluster name из соответствующего поля.
	domain_id	Введите название кластера. Для этого: 1. Перейдите в раздел Hosts and Clusters в интерфейсе vSphere Client. 2. Нажмите по необходимому кластеру и скопируйте из URL значение параметра `ClusterComputeResource`. Например, URL - https://vc.cloudlink.local/ui/app/cluster;nav=h/urn:vmomi:ClusterComputeResource:domain-c7005:111111/summary значение параметра `domain_id` в данном случае domain-c7005.
	datastore_id	Введите идентификатор хранилища (datastore id) в интерфейсе vSphere Client. Для этого: 1. Перейдите в раздел Storage. 2. Нажмите по необходимому хранилищу и скопируйте из URL значение параметра `Datastore`. Например, URL - https://vc.cloudlink/ui/app/datastore;nav=s/urn:vmomi:Datastore:datastore-11:123123/summary значение параметра `datastore_id` в данном случае datastore-11.
	tenant_prefix	Укажите имя директории (Folder), в которой будут создаваться директории Проектов.
	template_inventory	Укажите имя директории (Folder), в которой находятся шаблоны для развертывания ВМ. По умолчанию директория для версии VMware vSphere 6.7 templates/cloudlink По умолчанию директория для версии VMware vSphere 7.0 library/templates

Как найти cluster_name, domain_id и datastore_id для vSphere

Получение cluster_name:
1. Перейдите в раздел Hosts and Clusters → Clusters.
2. Скопируйте Cluster name из соответствующего поля.

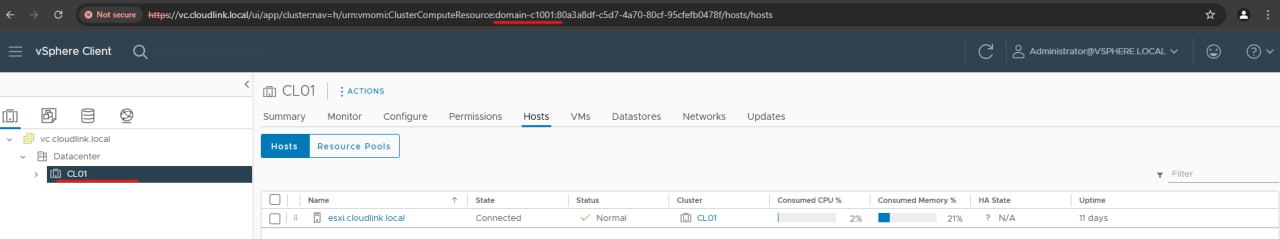

Получение domain_id:
1. Перейдите в раздел Hosts and Clusters в интерфейсе vSphere Client.
2. Нажмите по необходимому кластеру и скопируйте из URL значение параметра ClusterComputeResource.

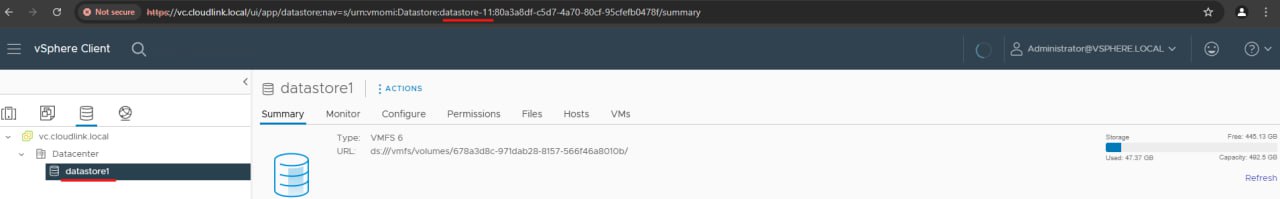

Получение datastore_id:
1. Перейдите в раздел Storage.
2. Нажмите по необходимому хранилищу и скопируйте из URL значение параметра Datastore.

3.3. Параметры config.yml для платформы Openstack

Пример config.yml для Openstack

openstack:
    type: openstack
    label: OpenStack
    scheme: https
    host: '10.0.0.100'
    port: '5000'
    params:
      weight: 102
      region: regionOne
      domain_name: Default
      tenant_prefix: box

Таблица 3. Описание параметров
Параметр	Значение	Описание
type	openstack	Тип платформы. Зависит от того, какую платформу вы устанавливаете.
label	OpenStack	Человеко читаемое название платформы. В этом параметре можно указать любое удобное вам название "OpenStack-1", "OpenStack-test" и т.д
scheme	https	Протокол https является протоколом по умолчанию. Рекомендуется использовать именно этот протокол.
host	Например: `host: '10.13.250.2'` или `host:'openstack.cloudlink.local'`	IP-адрес или FQDN хоста.
port	5000	Номер порта для подключения к интерфейсу API. По умолчанию используется 5000.
params	weight	Вес платформы в интерфейсе заказа продукта. Чем меньше вес, тем выше в списке. Например, `weight:11`, `weight:102`
	region	Укажите название региона.
	domain_name	Укажите название домена OpenStack.
	tenant_prefix	Человеко читаемый префикс. Подставляется перед именем проекта OpenStack при создании заказа в проекте Cloudlink.

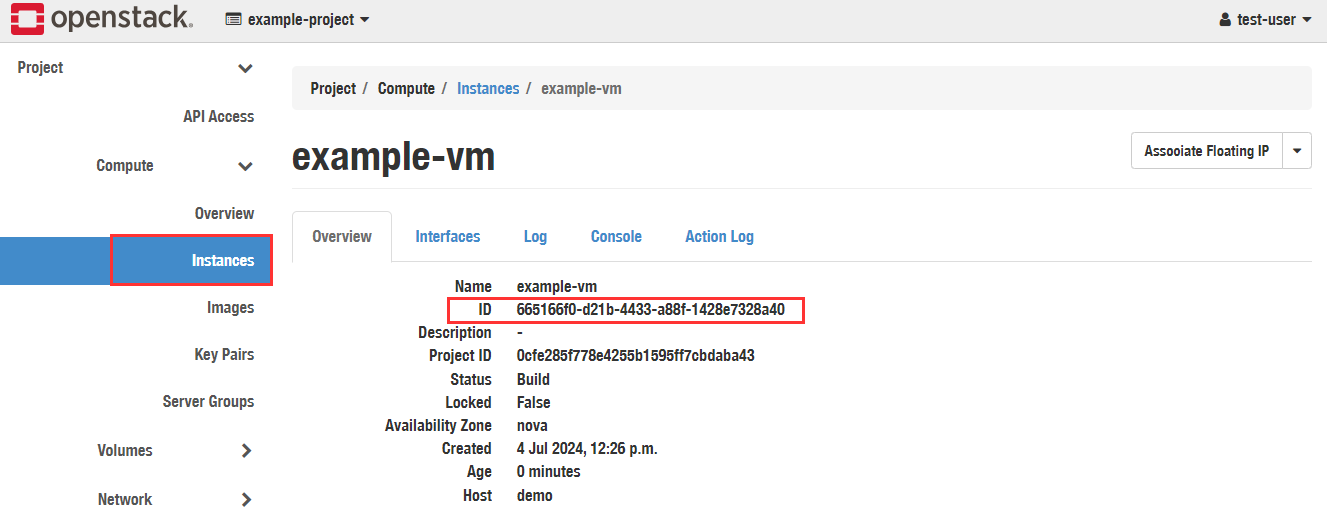

Как найти ID кластера для OpenStack

Авторизуйтесь на платформе OpenStack.
В интерфейсе платформы выберите раздел Compute → Instances.
Нажмите на название нужной виртуальной машины. Вы попадете на страницу расширенной информации о ВМ.
Скопируйте значение из строки ID. Это значение нужно вставить в файл config.yml.
