1. Описание поиска логов на базе Grafana и Loki Logs

Loki Grafana — это система сбора и хранения логов, разработанная компанией Grafana Labs. Она оптимизирована для интеграции с Grafana и предназначена для эффективного поиска, просмотра и анализа логов. В отличие от традиционных систем, Loki индексирует только метаданные логов, а не их содержимое, что делает его масштабируемым и экономит ресурсы.

В Cloudlink система Loki интегрирована с логами всех микросервисов а так же логами Kubernetes. В этой статье описан способ поиска и сбора логов микросервисов в системе Loki

2. Просмотр логов

В инфраструктуре Cloudlink в каждой среде развернута своя Grafana. Чтобы проверить логи в определенной среде, используйте следующий формат запроса:

https://grafana.{DOMAIN_INT}

2.1. Просмотр логов на Loki Dashboard

  1. Войдите в веб-интерфейс Grafana под своей учётной записью.

  2. Нажмите на логотип Grafana для перехода в меню и выберите Dashboards.

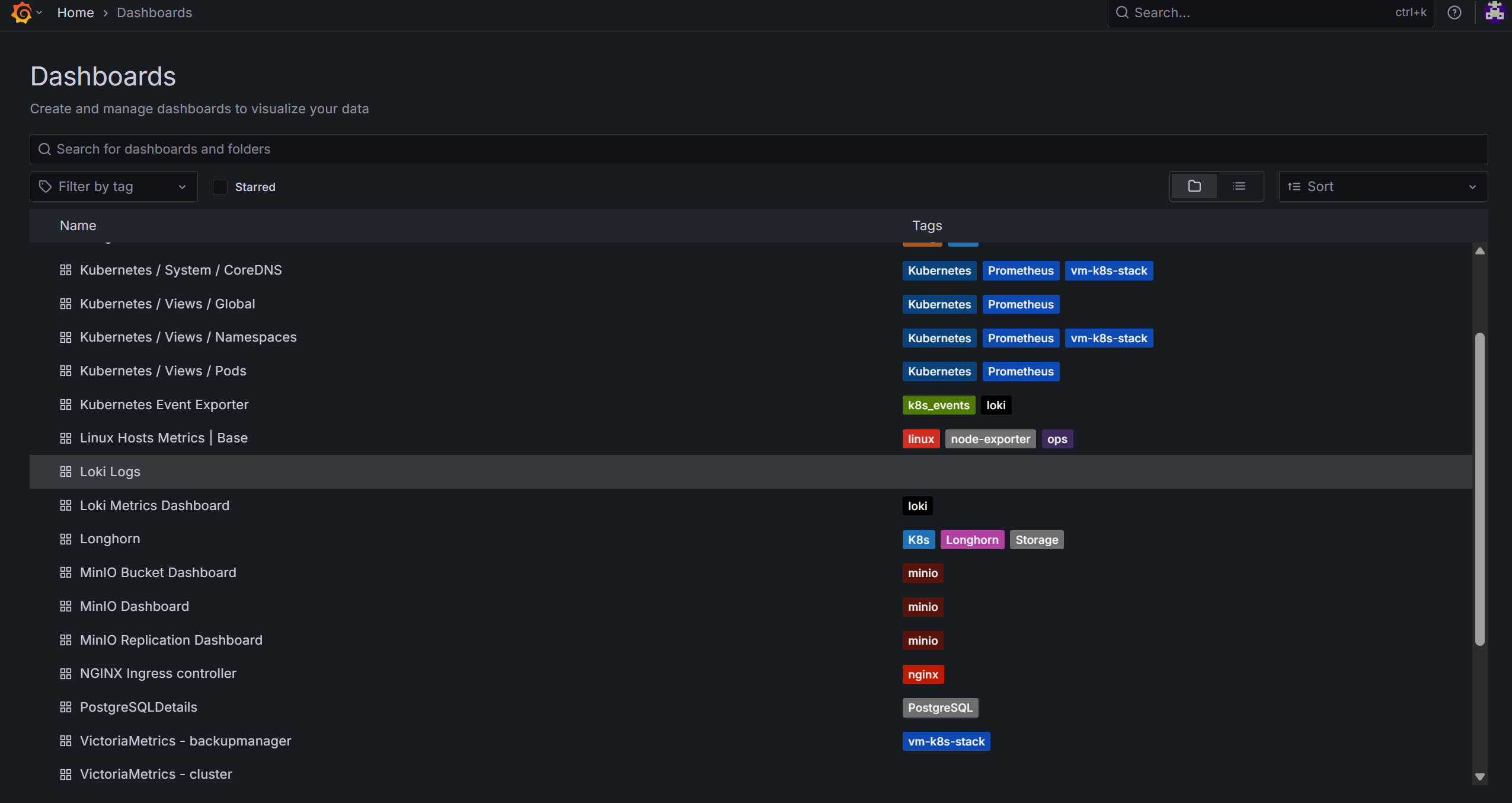

  3. В списке дашбордов нажмите на Loki Logs. Для удобства поиска Loki Logs воспользуйтесь поисковой строкой.

    grafana loki dashboard

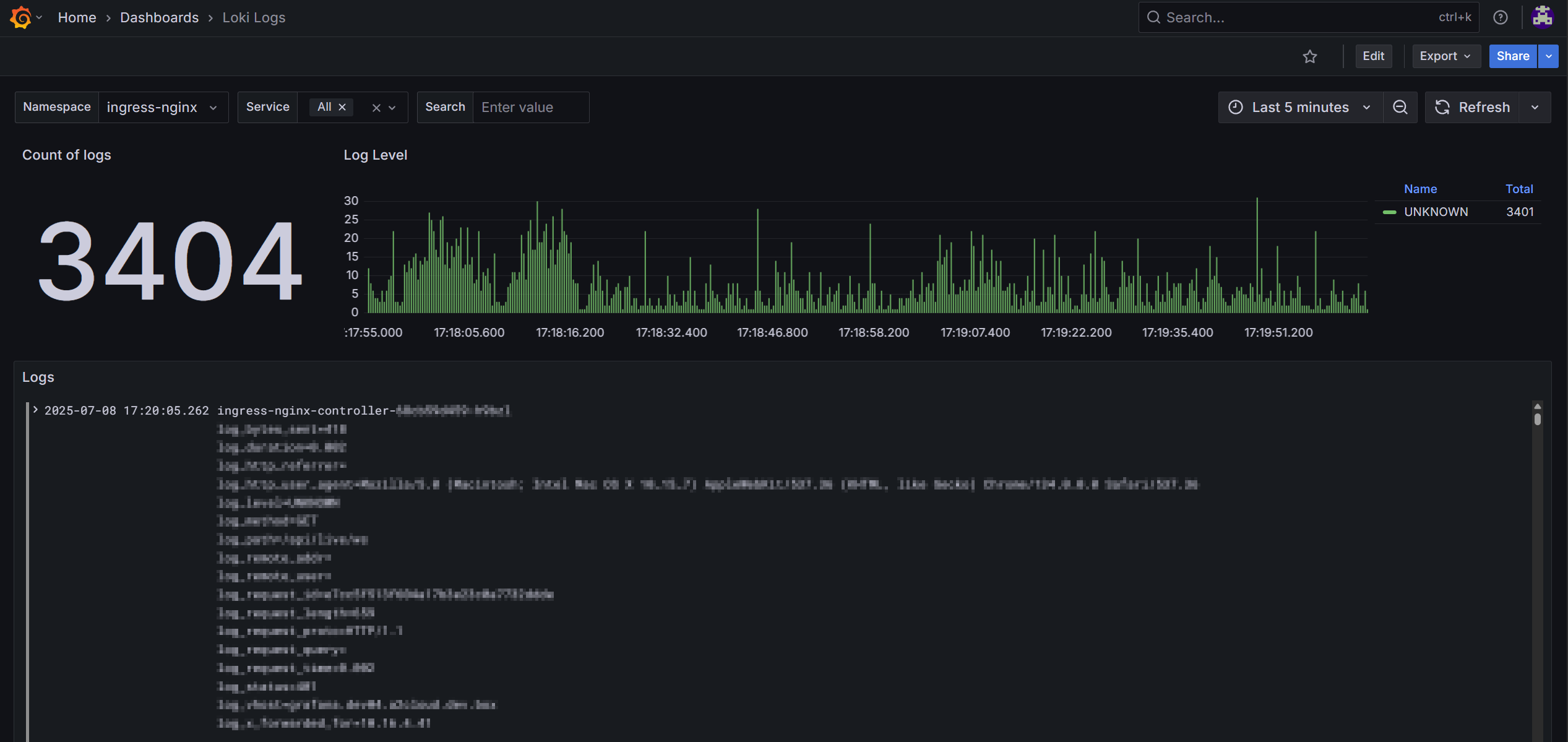

    Откроется панель логов. Отфильтруйте логи по Namespace, Service, и Search.

    grafana loki logs

2.2. Просмотр логов в DrillDown

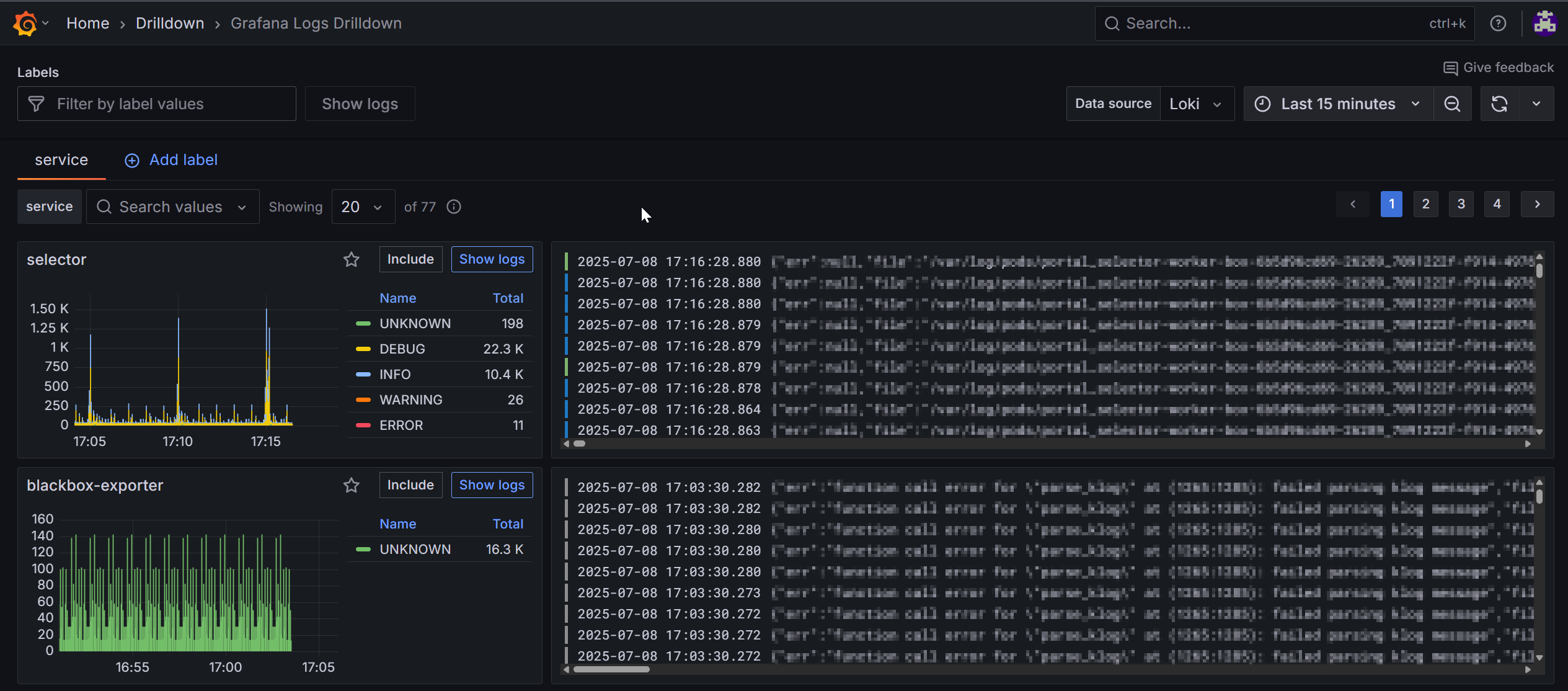

Для более подробного просмотра логов используйте Drilldown. Для этого перейдите Grafana → Menu → Drilldown и нажмите Logs.

grafana loki drilldown

3. Сценарии логирования

3.1. Сценарий 1: Поиск ошибок с кодом 500 или Error в Loki Grafana

В этом сценарии описан способ, как определить сервис, в котором произошёл сбой, в логах Loki Grafana и получить стек-трейс.

Шаги:

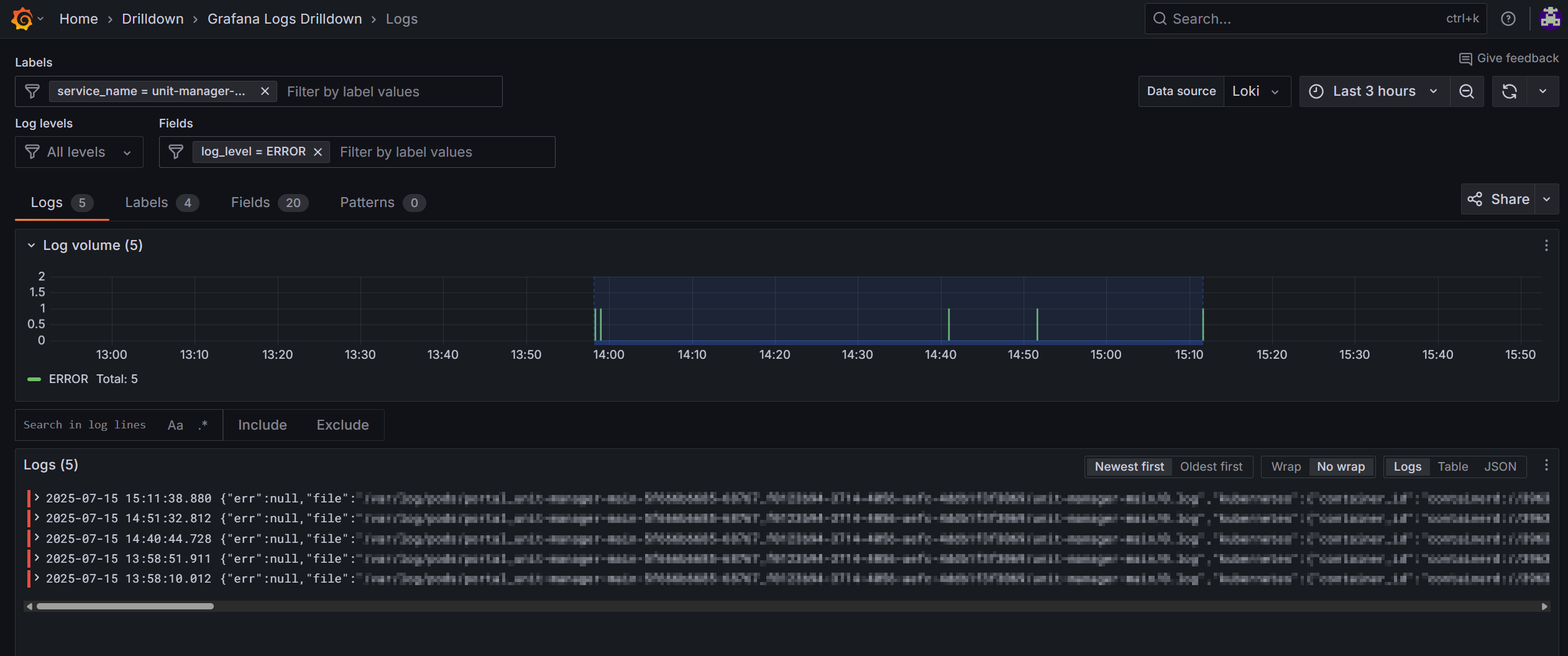

  1. Перейдите в Grafana → Menu и выберите DrillDown → Logs.

  2. В правой части экрана выберите:

    • Data source — Loki.

    • Time range — выберите время, за которое нужно просмотреть логи.

  3. В левой части экрана выберите сервис или сервисы для поиска логов и критерий поиска:

    • Labels — выберите service_name = и выберите название вашего сервиса.

    • Fields — выберите log-level = ERROR или log-level = 500

В результате отобразятся все ошибки, которые были выявлены в работе сервиса за указанное время.

loki scenario drilldown

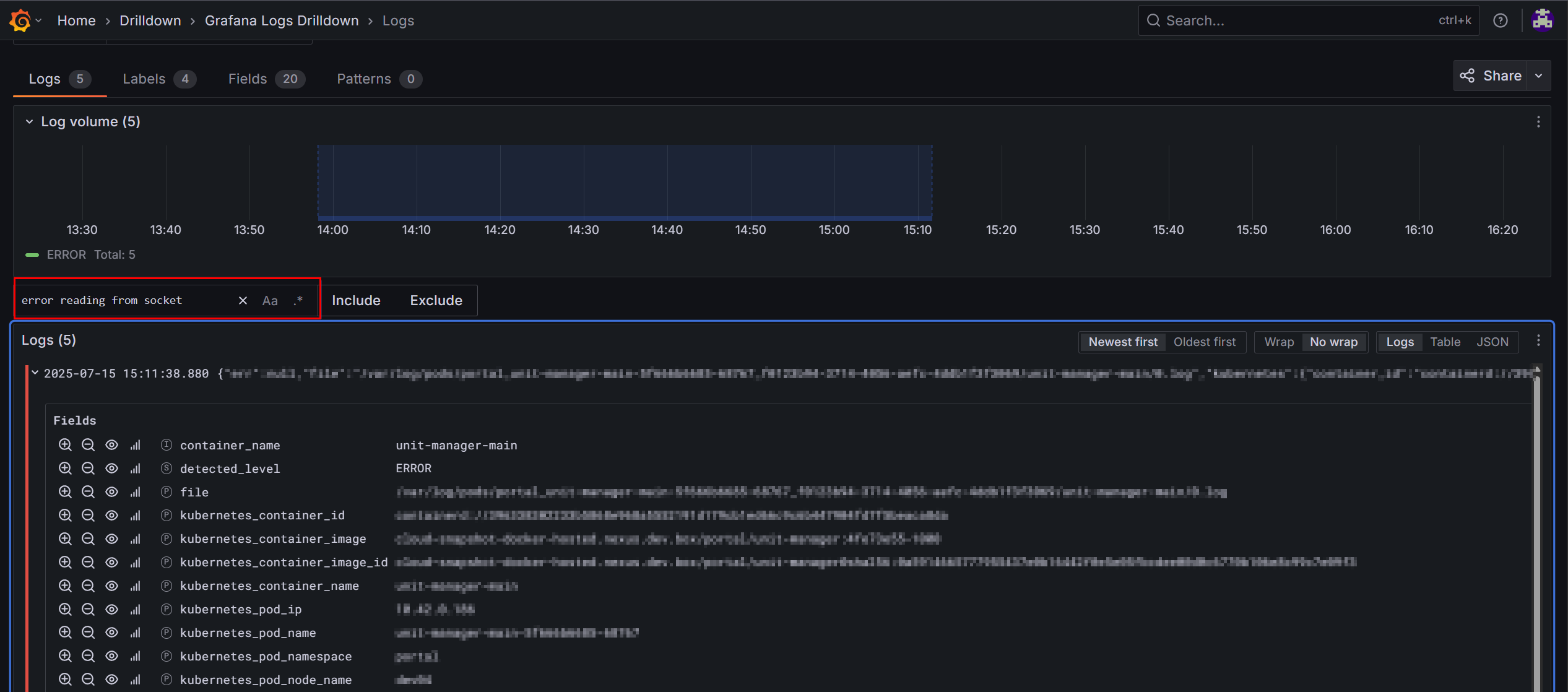

Для поиска по специфическим ошибкам:

  1. Раскройте запись лога и скопируйте нужную строку или слово.

  2. Вставьте эту информацию в строку Search in log lines.

Так во всех логах будет найдена искомая строка или слово.

loki scenario drilldown 1

3.2. Сценарий 2: Поиск информации по заказу на портале в логах микросервисов

В этом сценарии описан способ просмотра информации по процессу развертывания заказа в логах микросервисов c помощью x-request-id заказа. Этот сценарий подходит для случаев, когда есть проблема c созданием заказа на портале и появилась ошибка.

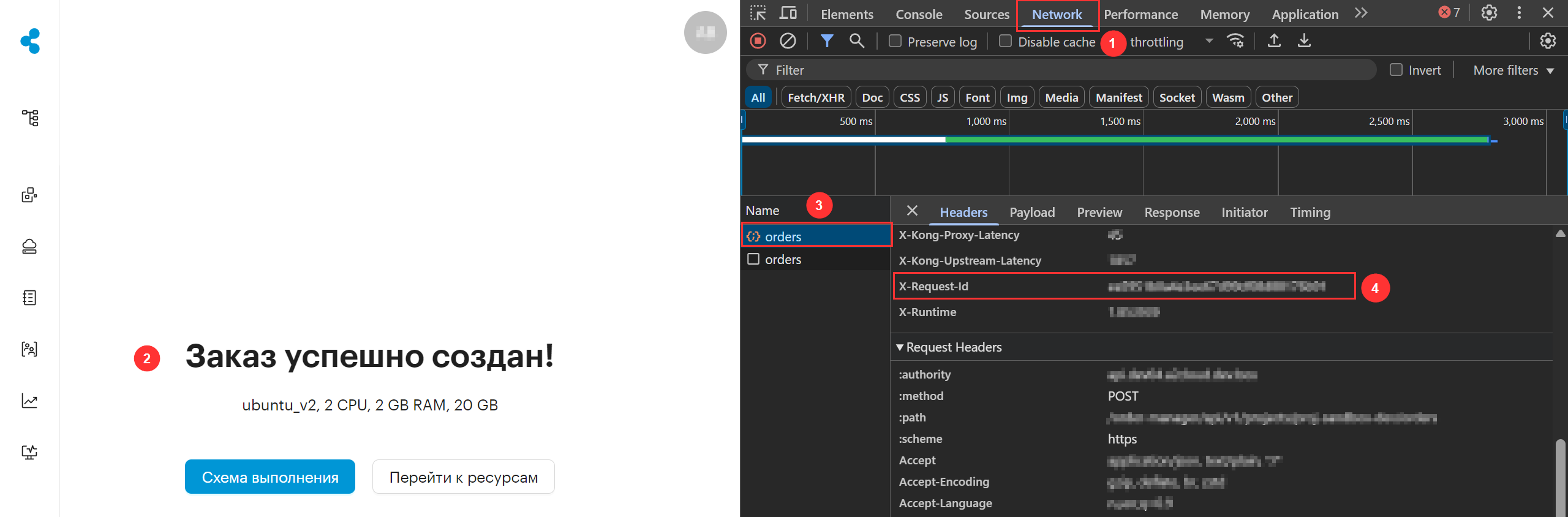

  1. Начните создание заказа на портале Cloudlink: заполните необходимые поля и перед нажатием кнопки "Заказать" откройте панель разработчика — клавиша F12 или правая кнопка мыши → Исследовать элемент:

    1. В панели разработчика перейдите на вкладку Network.

    2. Не закрывая панель разработчика, нажмите в вашем заказе кнопку Заказать.

    3. В панели разработчика в колонке Name нажмите на появившуюся строку orders.

    4. В колонке напротив — в Headers пролистайте до идентификатора X-Request-ID и скопируйте его значение.

      X-Request-ID — уникальный идентификатор запроса, который используется для трассировки всех операций, связанных с этим запросом. Он необходим для поиска логов в Grafana Loki по заказу, находящемуся в процессе разворачивания на портале.
      loki scenarion request id 1

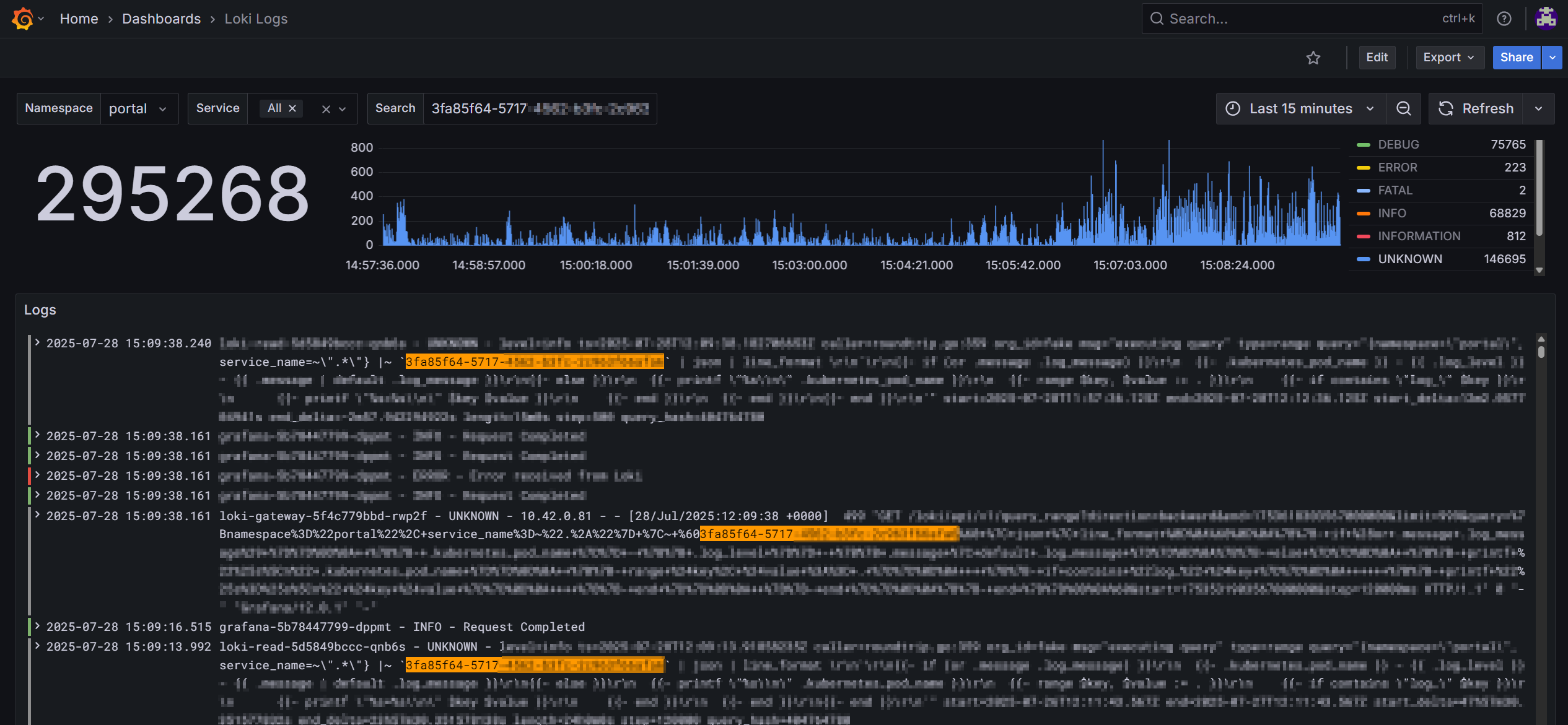

  2. Откройте Grafana и перейдите в Dashboards → Loki Logs.

  3. Укажите следующие параметры фильтрации:

    • Namespace — выберите сервис. Например, "portal".

    • Service — укажите "all".

    • Value — введите скопированное ранее значение X-Request-ID.

  4. Нажмите Search.

loki scenario 6

В логах по этому запросу доступна следующая информация:

  • зарезервированные GPU;

  • выделенные ресурсы;

  • отправленные сообщения в оркестратор;

  • отклики других сервисов и прочее.

3.3. Сценарий 3: Просмотр логов сервиса

В этом сценарии описан пример поиска логов конкретного сервиса в Loki Grafana на примере сервиса State Service.

Шаги:

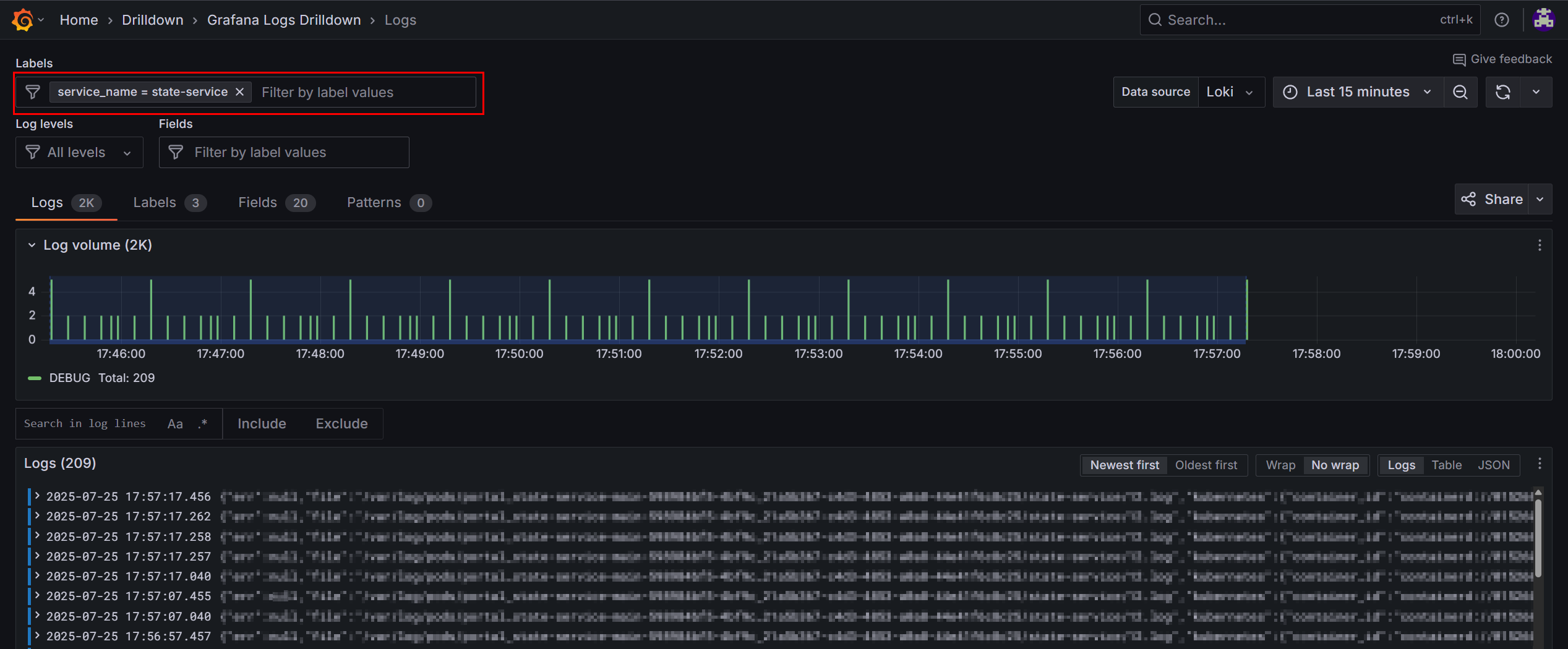

  1. Перейдите в Grafana → Menu и выберите DrillDown → Logs.

  2. В левой части экрана введите в поле Service название сервиса и нажмите на него. После этого откроется дашборд и логи этого сервиса за выбранный период.

loki scenario 3

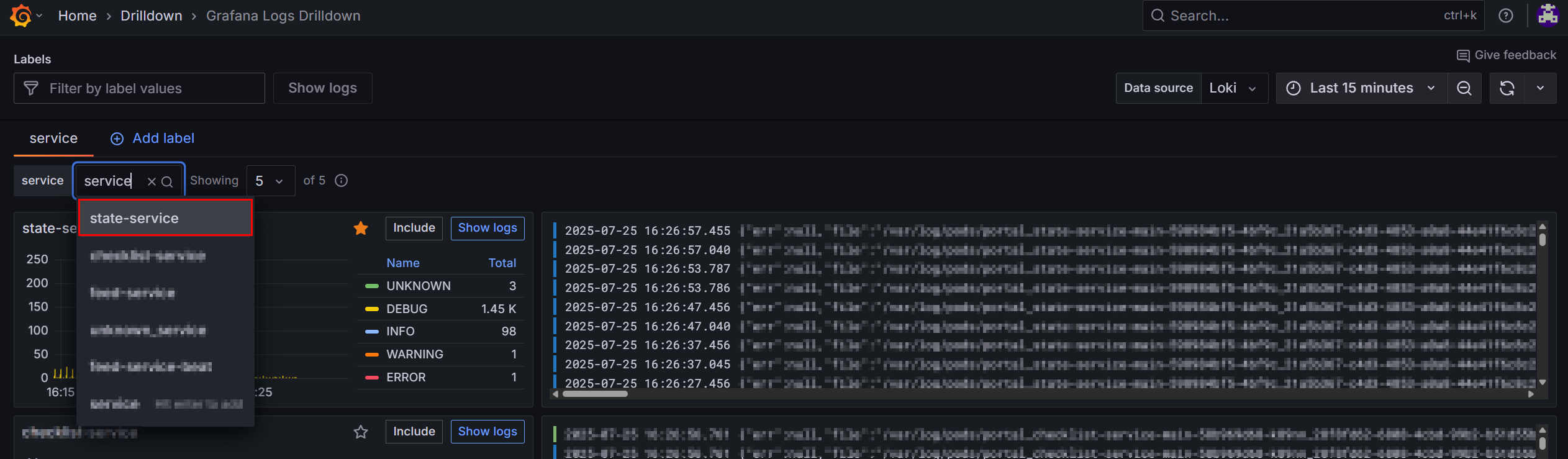

Для просмотра подробного отчета, раскройте логи.

loki scenario 4

3.4. Сценарий 4: Просмотр логов событий в Kubernetes

В Grafana доступен дашборд Kubernetes Event Exporter. Он предназначен для визуализации и анализа событий, поступающих из кластера Kubernetes. На панели отображаются ключевые метрики и события (создание и удаление подов, ошибки, изменения статусов ресурсов), что помогает оперативно отслеживать состояние инфраструктуры и быстро выявлять проблемы в работе кластера. Подробности просмотра логов в этом дашборде описаны ниже.

Шаги:

  1. Перейдите в Grafana → Menu и выберите дашборд Dashboards → Infrastructure → Kubernetes Event Exporter.

  2. В правой части экрана выберите:

    • Time range — выберите время, за которое нужно просмотреть логи.

    • datasourse — по умолчанию источником данных является Loki.

    • namespace — выберите сервис. Например, "portal".

    • Value — введите значение для поиска. Например, "Warning" — позволит найти все события с этим типом состояния.

  3. Нажмите Search.

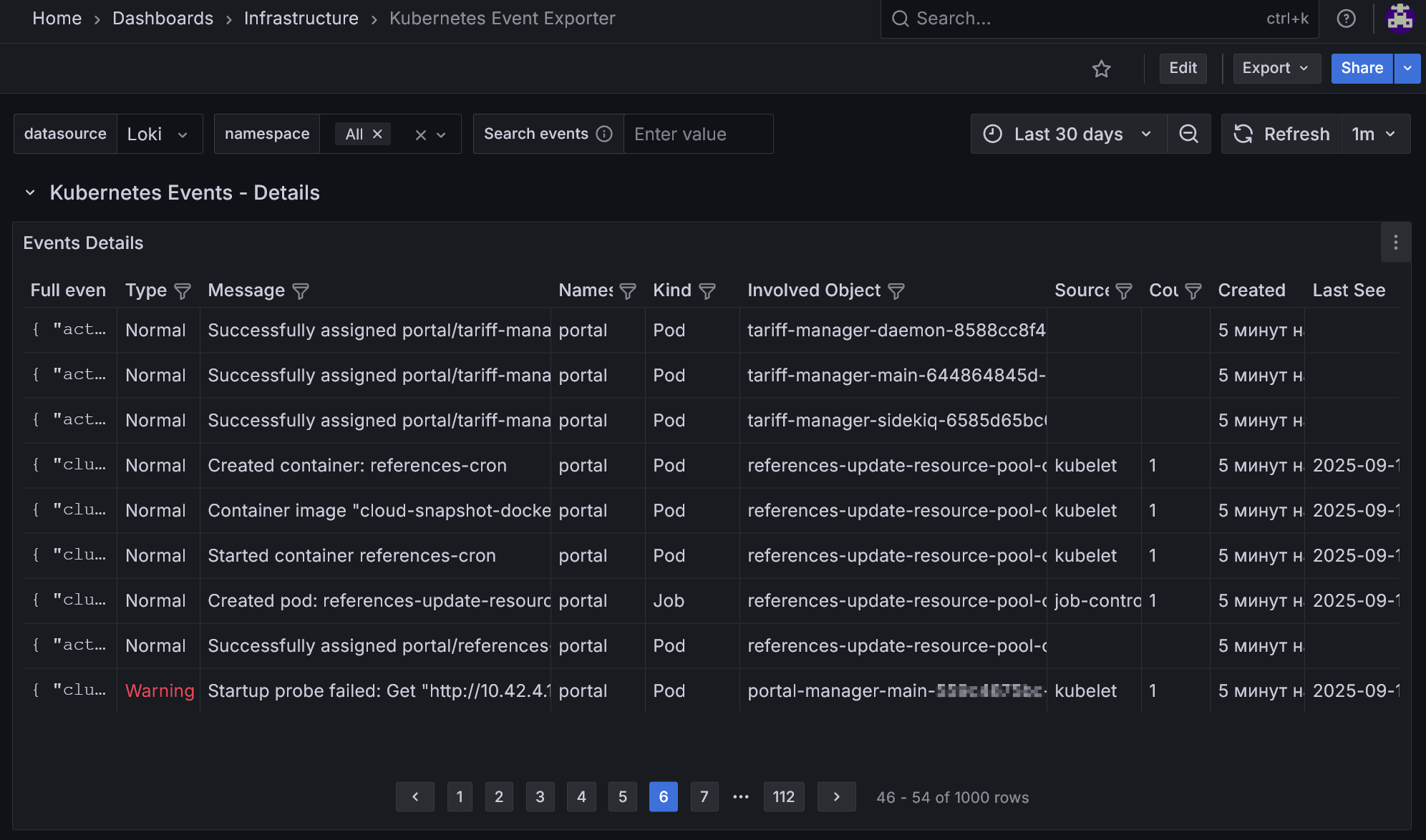

В дашборде Kubernetes Events - Details — просмотрите события микросервисов в Kubernetes. Детали события отображены в колонке Message.

loki scenario 8

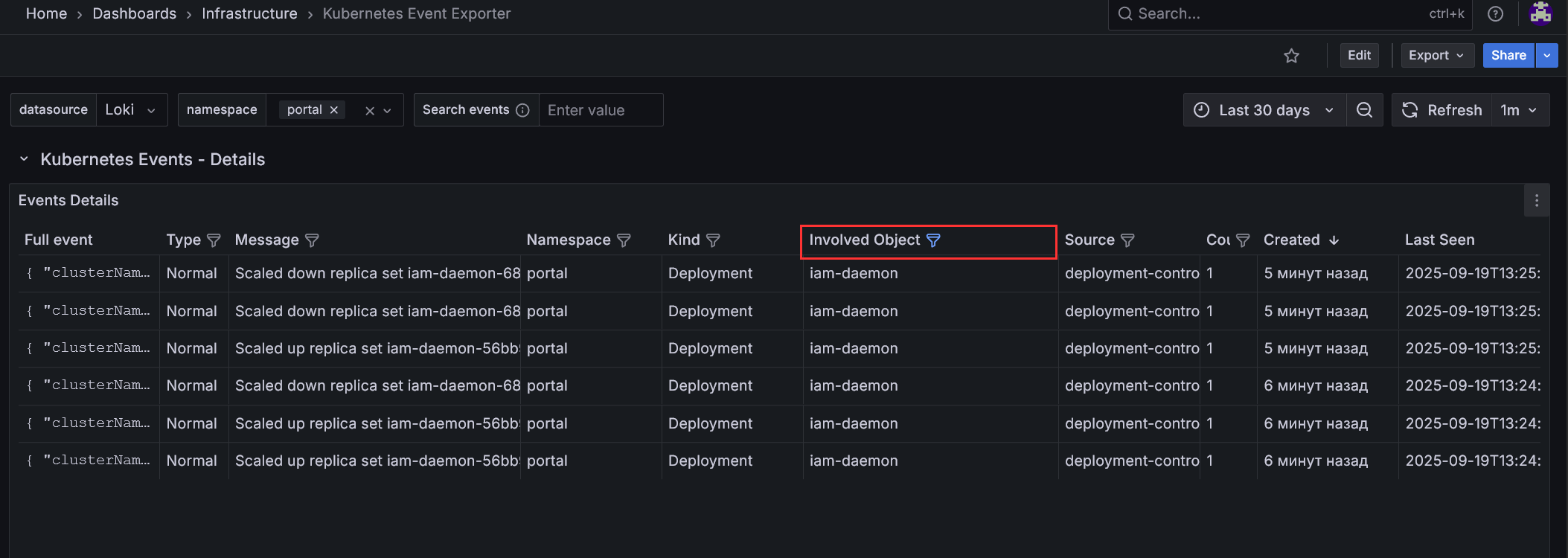

Если нужно увидеть состояние конкретного объекта, то выберите этот объект в колонке Involved Object. Отобразятся только события этого объекта.

loki scenario 9

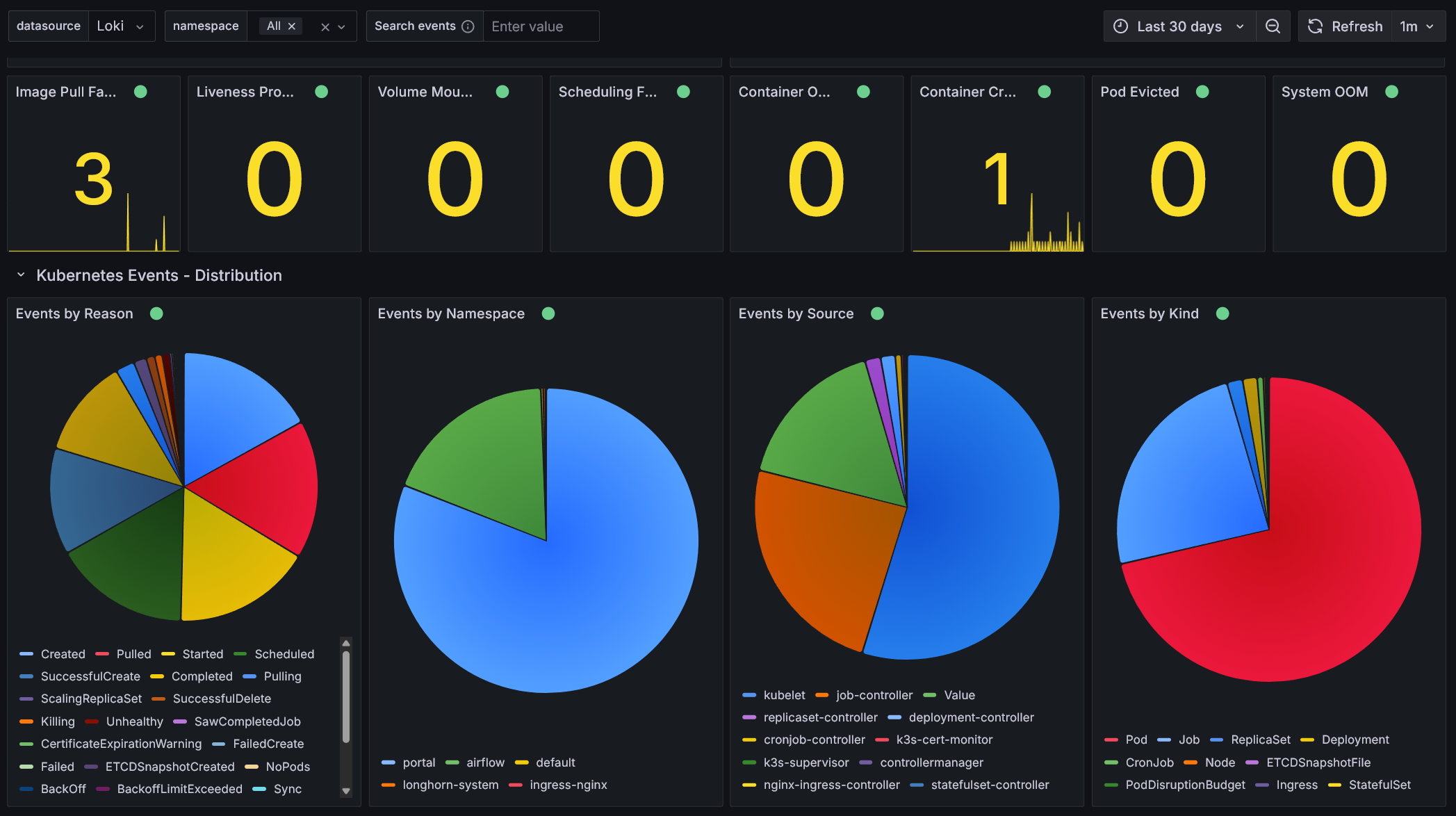

Также статистика по событиям Kubernetes отображается на графиках Kubernetes Events - Distribution.

loki scenario 7

3.5. Сценарий 5. Анализ времени отклика микросервисов в Loki Grafana

В этом сценарии рассматривается способ выявления в логах Loki Grafana снижения производительности микросервисов.

Шаги:

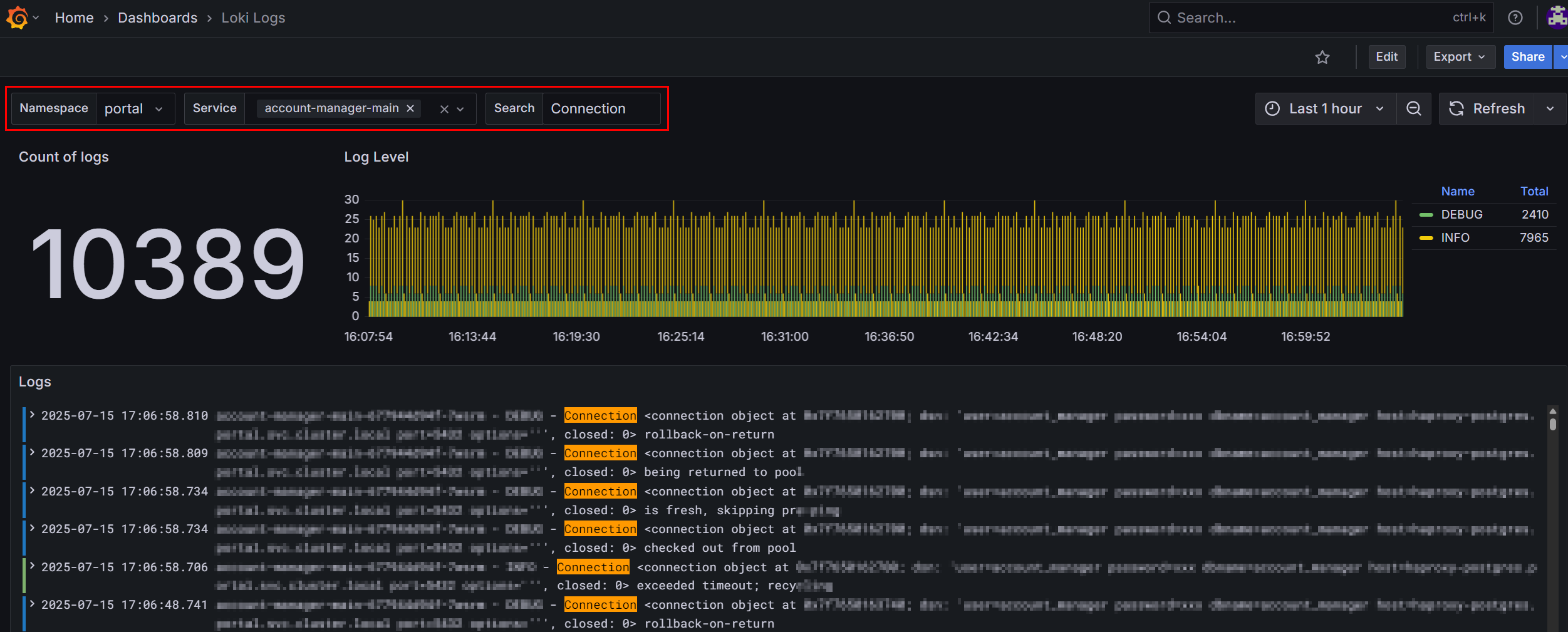

  1. Перейдите в Grafana → Menu и выберите Dashboards → Loki Logs.

  2. В правой части экрана выберите:

    • Time range — выберите время, за которое нужно просмотреть логи.

  3. В левой части экрана выберите сервис или сервисы для поиска логов и критерий поиска:

    • Namespace — выберите сервис. Например, "portal".

    • Service — выберите микросервис, в котором нужно просмотреть логи. Например, "account-manager".

    • Value — введите значение для поиска. В этом примере поиск происходит по слову "Connection", чтобы найти все логи, связанные с временем отклика микросервиса.

  4. Нажмите Search.

loki scenario dashboard 2

4. Архитектура логирования

Для записи логов в Loki Grafana используется агент сбора логов — Vector со следующими компонентами:

  • vector — сборщик логов на сервере.

  • vector-aggregator — агрегатор логов, полученных от vector.

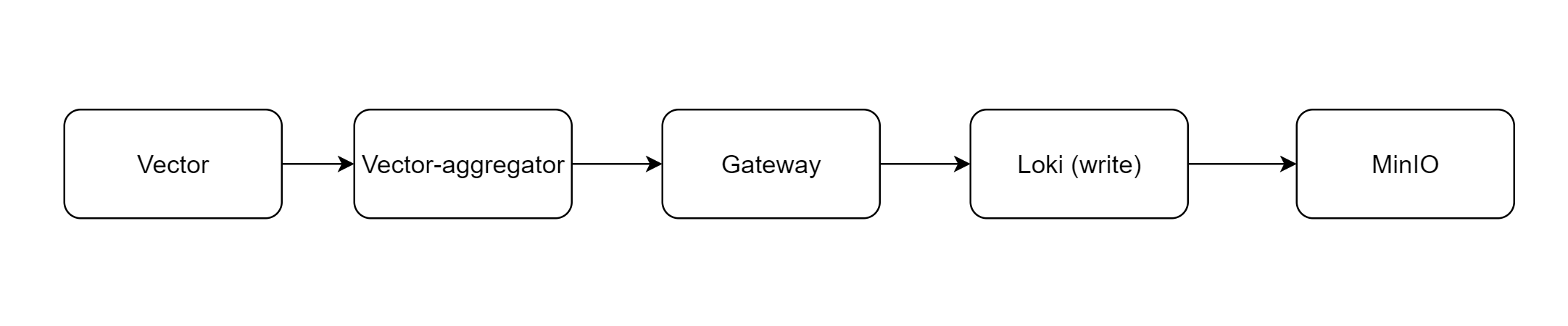

Запись логов:

schm loki grafana

  1. Vector (на каждом узле):

    • Собирает логи из файлов и логи Kubernetes.

    • Добавляет метки (labels), которые используются в запросах.

    • Отправляет логи на vector-aggregator.

  2. Vector-aggregator

    • Получает логи от всех серверов Vector.

    • Отправляет логи через HTTP-запрос в Gateway.

  3. Gateway (reverse proxy)

    • Получает запрос и направляет его внутрь системы Loki по запросу write.

  4. Loki (write)

    • Принимает поток логов.

    • Отдаёт их в объектное хранилище MinIO.

  5. MinIO

    • Сохраняет логи.

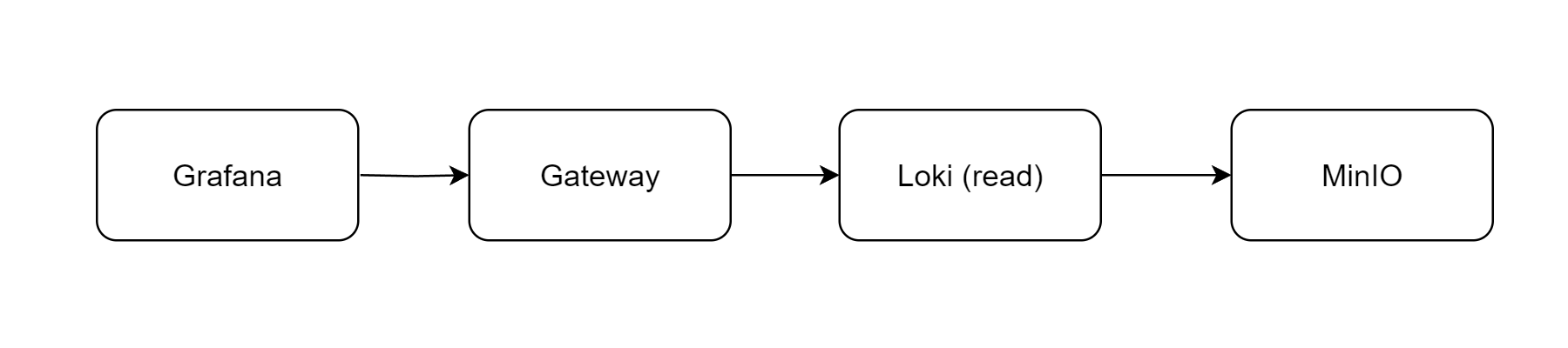

Чтение логов:

schm grafana read logs

  1. Grafana

    • В интерфейсе Grafana пользователь делает запрос данных к Loki.

    • Запрос уходит в gateway.

  2. Gateway

    • Получает LogQL-запрос от Grafana.

    • Перенаправляет его в компонент Loki — read.

  3. Loki (read)

    • Анализирует логи.

    • Ищет их в MinIO.

  4. MinIO

    • Передает логи по запросу из хранилища в Grafana.
