В этом разделе находятся инструкции, описывающие особенности установки ресурсов.

1. Установка портала Cloudlink

1.1. Поддерживаемые операционные системы

Manager-хост — хост, с которого производится установка портала Cloudlink.

Поддерживаемые ОС с минимальными версиями:

  • Ubuntu 22.04

  • Alma Linux 9.3

  • Windows (WSL2) 10

  • MacOS 11

Target-хост — хост на котором будет запущен портал Cloudlink.

Поддерживаемые ОС с минимальными версиями:

  • Alma Linux 9.3

  • Astra Linux (Orel) 2.12.45

  • Ubuntu 22.04

1.2. Минимальные системные требования

Требования к Single instance

Тип хоста CPU RAM Диск SSD (GB)

Manager

4

8

64

Target

16

72

600

Требования к High Availability (HA)

Тип хоста CPU RAM Диск SSD (GB)

Manager

4

8

64

Server (x3)

2

4

64

Agent (x3)

16

72

600

LB(x2)

2

4

32

1.3. Настройка DNS-организации

В DNS организации необходимо выделить зону, в рамках которой будут размещаться сервисы портала, например: sample.box

Далее можно либо завести wildcard запись, которая будет указывать на target-хост, куда устанавливается портал (например *.sample.box и *.nexus.sample.box), либо завести каждую запись отдельно.

Для Single instance все записи должны указывать на IP-адрес target-сервера.

Для High Availability все записи должны указывать на IP-адрес VIP (указывается в файле inventories/box/hosts, см. документацию ниже).

Список DNS записей
account-manager.sample.box
api.sample.box
auditor.sample.box
auth.sample.box
awx.sample.box
budget.sample.box
calculator.sample.box
capacity-manager-ui.sample.box
checker.sample.box
checklist-service.sample.box
cl-dictionary-manager.sample.box
cl-longhorn-basic.sample.box
cl-notification-gateway.sample.box
cl-notification-service.sample.box
cl-oauth-proxy.sample.box
cl-partners-admin.sample.box
cl-partners-auth.sample.box
cl-spectre.sample.box
cl-velero.sample.box
clickhouse-etl.sample.box
cloud-management.sample.box
control.sample.box
feed-service.sample.box
git.sample.box
grafana.sample.box
iam.sample.box
k3s-ui.sample.box
keycloak.sample.box
kong-admin.sample.box
kong.sample.box
konga.sample.box
longhorn.sample.box
lucrum-back.sample.box
lucrum-ui.sample.box
microservice-catalog.sample.box
minio.sample.box
mock-api.sample.box
netbox.sample.box
nexus.sample.box
orchestrator.sample.box
order-manager.sample.box
portal-manager.sample.box
portal.sample.box
product-catalog.sample.box
product-mover.sample.box
products-docker-private.nexus.sample.box
products-docker.nexus.sample.box
rabbitmq.sample.box
references.sample.box
restriction-service.sample.box
selector-allocator.sample.box
selector-cp.sample.box
selector-inventory.sample.box
selector-worker.sample.box
spark.sample.box
starvault.sample.box
state-service-selector.sample.box
state-service.sample.box
superset.sample.box
swagger-ui.sample.box
swagger.sample.box
tariff-manager.sample.box
unit-manager.sample.box
virt-exporter.sample.box

Проверьте разрешения следующих доменных имён с помощью nslookup перед запуском развёртывания (нужно указать доменные имена в явном виде):

  • vault.{{ internal_domain }}

  • nexus.{{ internal_domain }}

  • docker-repository.nexus.{{ internal_domain }}

1.3.1. Требования для Manager

  • Docker

  • Образ deploy-manager

1.3.2. Требования для Target

  • Python не ниже 3.9

  • Доступ к репозиториям ОС. Его можно организовать разными способами: прямой доступ в интернет, прокси, установка зависимостей в ручном режиме и прочее.

  • Необходимо включить IPv6 на Target-хосте (без доступа к IPv6 сборка портала может сломаться)

1.3.3. Требования по Firewall, SELinux

Для работы в режиме High Availability на target-хостах рекомендуется отключить Selinux и Firewall. Эта рекомендация распространяется на работу в режиме Single Instance.

1.3.4. Требования к портам

Для работы в режиме High Availability должна быть следующая сетевая доступность:

Протокол Порт Source Destination Описание

TCP

6443

Все ноды

Все ноды

k3s

TCP

2379-2380

Server

Server

etcd

TCP

10250

Все ноды

Все ноды

kubelet metrics

UDP

8472

Все ноды

Все ноды

flannel

TCP

80,443

LB

haproxy

1.4. Установка образа cloudlink-manager и настройка config

Команды выполняются на manager-хосте.

  1. Скачайте дистрибутив в архиве с расширением tar.gz и распакуйте его.

  2. В случае установки с помощью manage-tool пропустите этот шаг, иначе:

    1. Установите образ deploy-manager, который находится в распакованном архиве. Пример установки версии 1.5.0:

      docker load < deploy-manager-1.5.0.tar

    2. (Опционально) Проверьте образ на доступность:

      docker images

      Пример ответа в случае, если образ доступен:

      REPOSITORY                                                         TAG                    IMAGE ID       CREATED         SIZE
deploy-manager                                                  1.5.0                  35ca14ec55b4   2 weeks ago     1.01GB

  3. Скопируйте пример inventory:

    cp -R inventories/sample inventories/box

    Измените данные подключения к порталу в файле hosts, расположенном в каталоге inventories/box/. Описание настроек находится в комментариях к этому файлу.

  4. Создайте SSH-ключ и скопируйте его на target-хост(ы):

    1. Создайте ключ, если он отсутствует:

      ssh-keygen

    2. Скопируйте SSH-ключ на target-хост:

      ssh-copy-id [id пользователя]
# Команда с примером id пользователя -- ssh-copy-id root@192.168.0.1

      Если авторизация по паролю на сервере запрещена добавьте ключ вручную:

      1. Выведите содержимое публичного ключа:

        cat ~/.ssh/id_rsa.pub

      2. Подключитесь на target хост(ы) с помощью доступных вам вариантов (ssh, vnc, novnc и т.п.).

      3. Добавьте содержимое публичного ключа из первого шага:

        echo 'ssh-rsa AAAAB3NzaC1yc ... ' >> ~/.ssh/authorized_keys

  5. Заполните файл hosts.

    Файл должен находиться по пути inventories/box/hosts.

    Вид файла hosts при установке Single instance
    [k3s_server]
astra01.sample.box ansible_host=192.168.0.1

[k3s_agent]

[k3s_lb]

[k3s_lb_vip]

[k3s:children]
k3s_server
k3s_agent
k3s_lb

[all:vars]
ansible_user=astra
ansible_ssh_private_key_file=~/.ssh/cloudlink/dev
domain_int=astra01.sample.box
domain_ext=astra01.sample.box

    • ansible_user — пользователь, под которым вы производите подключение к target хосту — дополнительный ключ.

    • ansible_ssh_private_key_file — путь до закрытого ключа на manager хосте — дополнительный ключ.

    • domain_int — внутренне доменное имя — обязательный ключ.

    • domain_ext — внешнее доменное имя (если не предполагается использование внешнего доменного имени, должно быть указано такое же значение, как и в domain_int) — обязательный ключ.

    Вид файла hosts при установке High Availability instance
    [k3s_server]
astra-server01.sample.box ansible_host=192.168.0.1
astra-server02.sample.box ansible_host=192.168.0.2
astra-server03.sample.box ansible_host=192.168.0.3 ansible_user=almalinux

[k3s_agent]
astra-client01.sample.box ansible_host=192.168.0.4
astra-client02.sample.box ansible_host=192.168.0.5
astra-client03.sample.box ansible_host=192.168.0.6

[k3s_lb]
astra-lb01.sample.box ansible_host=192.168.0.7
astra-lb02.sample.box ansible_host=192.168.0.8

[k3s_lb_vip]
astra-lb-vip.sample.box ansible_host=192.168.0.100

[k3s:children]
k3s_server
k3s_agent
k3s_lb

[all:vars]
ansible_user=astra
ansible_ssh_private_key_file=~/.ssh/cloudlink/dev
domain_int=astra01.sample.box
domain_ext=astra01.sample.box

    • В случае если пользователь отличается от указанного в ansible_user, можно передать имя пользователя в строке с описанием хоста.

    • Для группы хостов k3s_lb_vip указывается IP-адрес на данный момент не существующего хоста. Требования:

      • Данный IP-адрес не должен находиться в пуле выдачи DHCP сервера, либо должен быть зарезервирован

      • Данный IP-адрес должен находиться в одной и той же подсети, что и target хост(ы).

      • Данный IP-адрес не должен использоваться в сети каким либо другим узлом.

  6. Измените настройки в файле config.yml, расположенном к каталоге inventories/box/group_vars/k3s/config.yml.

1.4.1. Настройки файла config.yml

В файле config.yml находится описание полей, которые нужно заполнить для выбранной/выбранных платформ виртуализации. Для этого нужно раскомментировать строки платформы виртуализации и подставить значения. Заполнить файл config.yml можно как вручную, так и через пользовательский интерфейс, запустив команду:

manage-tool --ui

Поддерживаются следующие типы платформ: zVirt, vSphere, Openstack, vCloud, Hyper V, Yandex Сloud. Название этих платформ нужно указать в параметре type.

Типы платформ должны быть строго выбраны из списка: zvirt, vsphere, openstack, vcloud, hyper_v, yandex_cloud. Параметр type чувствителен к регистру символов, поэтому важно указать названия платформ корректно.
Пример config.yml для zVirt
 platforms:
  zvirt:
    type: zvirt
    label: zVirt
    scheme: https
    host: engine.cloudlink.local
    port: 443
    username: 'user@internal'
    password: '*******'
    params:
      weight: 100
      cluster_id: d90193d6-5c5a-11ee-bd56-00163e10167d
      cluster_name: Default
      storage_name: Main_VM
Таблица 1. Описание параметров config.yml для платформы zVirt
Параметр Значение Описание

type

zvirt

Тип платформы. Зависит от того, какую платформу вы устанавливаете. Могут быть следующие типы: zvirt, vsphere, openstack, vcloud, hyper_v, yandex_cloud

label

zVirt

Человеко читаемое название платформы. В этом параметре можно указать любое удобное вам название "Zvirt-1", "Zvirt-test" и т.д

scheme

https

Схема для доступа к zVirt API. Протокол https является протоколом по умолчанию. Рекомендуется использовать именно этот протокол.

host

port

Например: host: '10.13.250.2' или host:'zvirt.sample.box'. port:'443' Если иной порт не указан, то используется 443 — стандартный порт протокола https.

IP-адрес zVirt API.

username

password

Например, username:'root' и password:'GYHvf-5569vgds'

Учётные данные для подключения. Задайте логин и пароль для платформы

params

weight

Вес платформы в интерфейсе заказа продукта. Чем меньше вес, тем выше в списке. Например, weight:11, weight:102

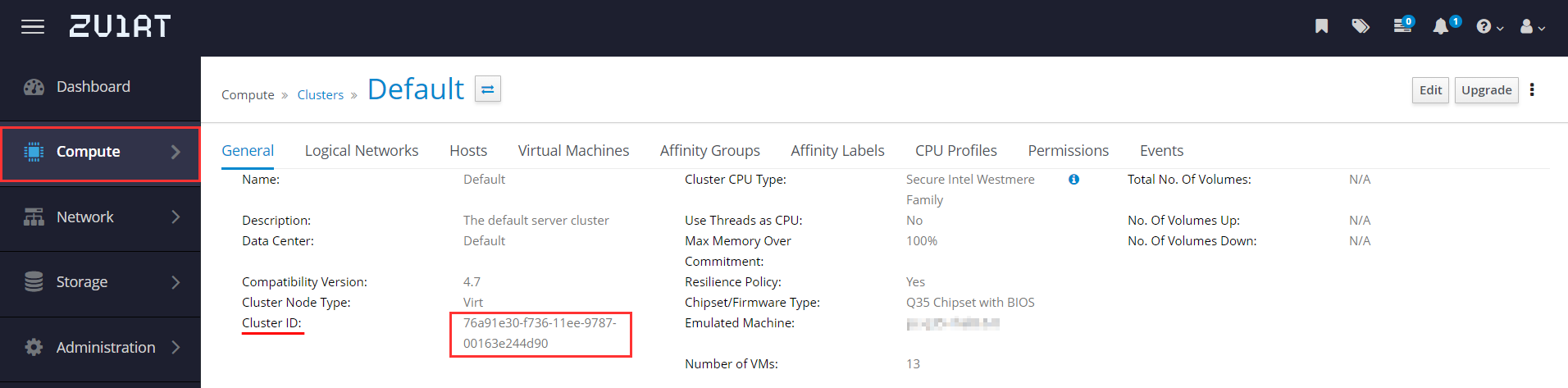

cluster_id

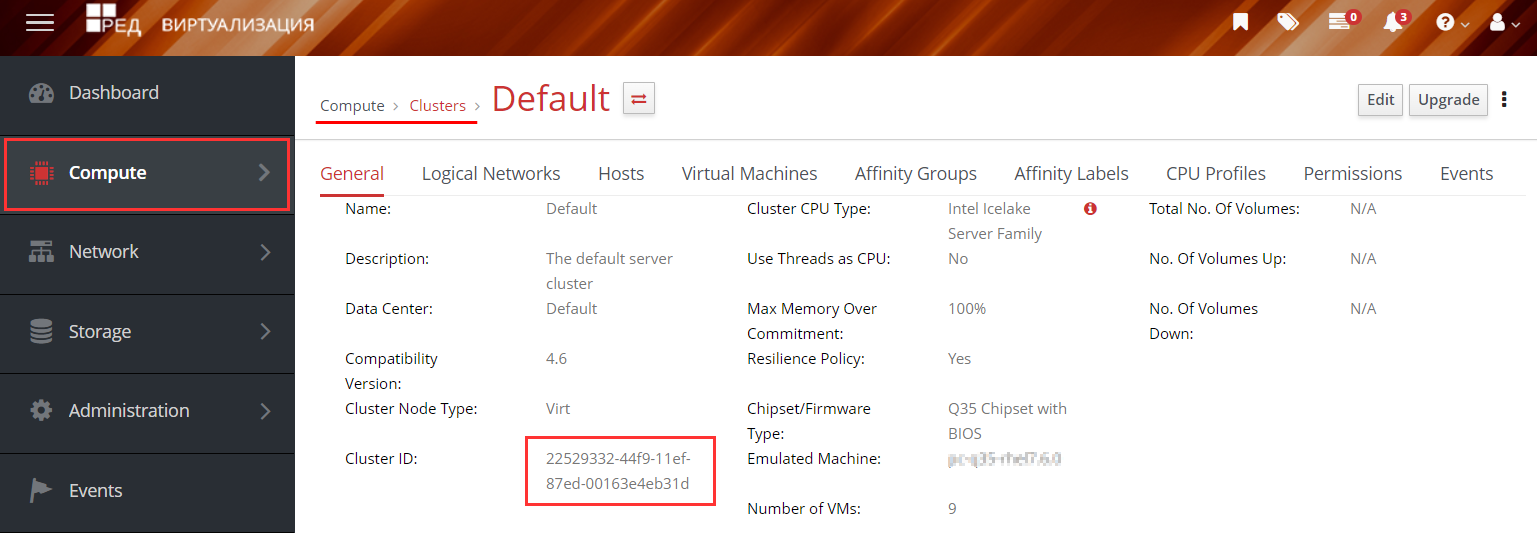

Скопируйте ID кластера в интерфейсе Zvirt. Для этого: 1. Перейдите в раздел Compute → Clusters.

2. Нажмите на название кластера. Откроется страница с подробной информацией.

3. Скопируйте Cluster ID из соответствующего поля.

Например, cluster_id: zsjhgsdsjbvght6e327w3dscxdghjkjacsxdcjuu

cluster_name

Введите название кластера.

Например, cluster_name: example-cluster-1

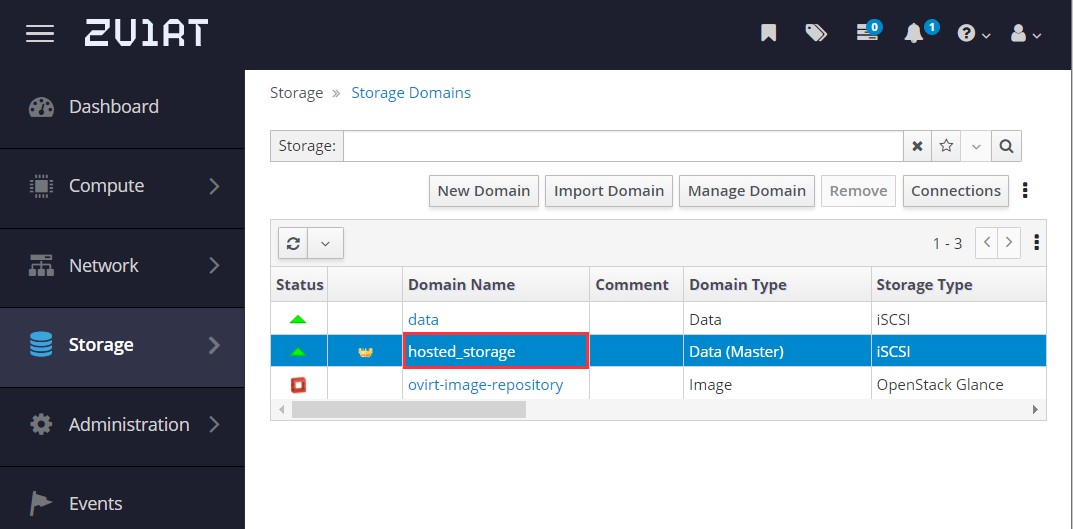

storage_name

Скопируйте название хранилища в интерфейсе zVirt. Для этого перейдите в раздел Storage → Domains.
Пример config.yml для vSphere
Для версии 6.7
platforms:
  vsphere:
    type: vsphere
    version: 6.7
    label: vSphere
    scheme: https
    host: 'vpshere.cloudlink.local'
    port: 443
    username: 'admin'
    password: '******'
    params:
      weight: 100
      cluster_name: CL01
      domain_id: domain-c8
      datastore_id: datastore-16
      tenant_prefix: vms/cloudlink
      template_inventory_path: templates/cloudlink
Для версии 7.0
vsphere:
    type: vsphere
    version: 7.0
    label: vSphere
    scheme: https
    host: '10.0.0.100'
    port: '443'
    username: 'administrator@vsphere.local'
    password: 'P@ssw0rd'
    params:
      weight: 100
      cluster_name: CL01
      domain_id: domain-c8
      datastore_id: datastore-16
      tenant_prefix: cloud
      template_inventory_path: library/templates
Таблица 2. Описание параметров config.yml для платформы vSphere
Параметр Значение Описание

type

vsphere

Тип платформы. Зависит от того, какую платформу вы устанавливаете. Могут быть следующие типы: zvirt, vsphere, openstack, vcloud, hyper_v, yandex_cloud

version

6.7 или 7.0

Данные параметр указывает версию для платформы VMware vSphere.

label

vSphere

Человеко читаемое название платформы. В этом параметре можно указать любое удобное вам название "vSphere-1", "vSphere-test" и т.д

scheme

https

Схема для доступа к vSphere API. Протокол https является протоколом по умолчанию. Рекомендуется использовать именно этот протокол.

host

Например: host: '10.13.250.2' или host:'vpshere.cloudlink.local'

IP-адрес или FQDN vSphere API.

port

443

Номер порта для подключения к интерфейсу API. По умолчанию используется 443 — стандартный порт протокола https.

username

password

Например, username:'root' и password:'GYHvf-5569vgds'

Учётные данные для подключения. Задайте логин и пароль для платформы.

params

weight

Вес платформы в интерфейсе заказа продукта. Чем меньше вес, тем выше в списке. Например, weight:11, weight:102

cluster_name

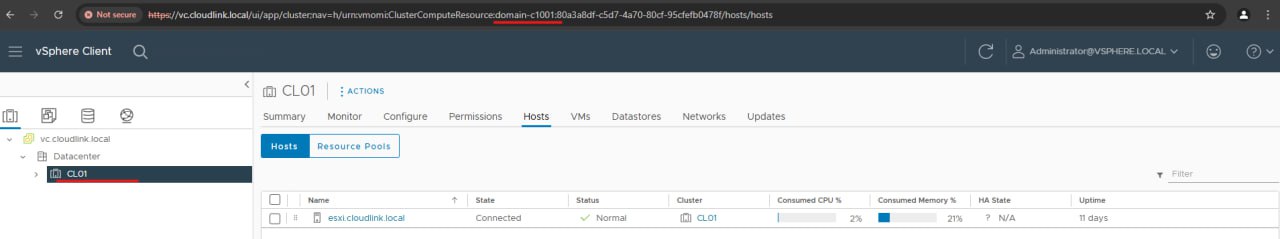

Скопируйте имя кластера в интерфейсе vSphere Client. Для этого: 1. Перейдите в раздел Hosts and Clusters → Clusters. 2. Скопируйте Cluster name из соответствующего поля.

domain_id

Введите название кластера. Для этого: 1. Перейдите в раздел Hosts and Clusters в интерфейсе vSphere Client. 2. Нажмите по необходимому кластеру и скопируйте из URL значение параметра ClusterComputeResource.

Например, URL - https://vc.cloudlink.local/ui/app/cluster;nav=h/urn:vmomi:ClusterComputeResource:domain-c7005:111111/summary значение параметра domain_id в данном случае domain-c7005.

datastore_id

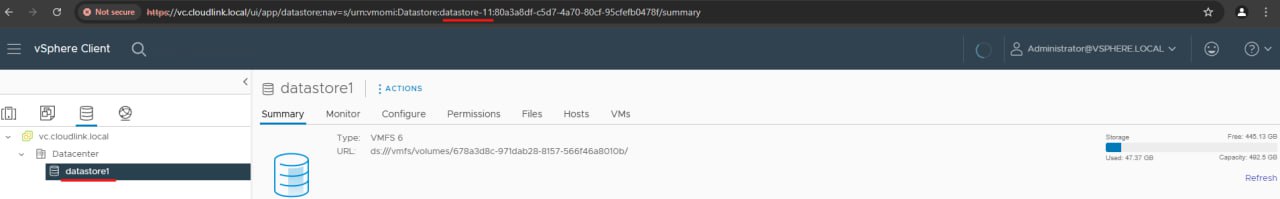

Введите идентификатор хранилища (datastore id) в интерфейсе vSphere Client. Для этого: 1. Перейдите в раздел Storage. 2. Нажмите по необходимому хранилищу и скопируйте из URL значение параметра Datastore. Например, URL - https://vc.cloudlink/ui/app/datastore;nav=s/urn:vmomi:Datastore:datastore-11:123123/summary значение параметра datastore_id в данном случае datastore-11.

tenant_prefix

Укажите имя директории (Folder), в которой будут создаваться директории Проектов.

template_inventory

Укажите имя директории (Folder), в которой находятся шаблоны для развертывания ВМ. По умолчанию директория для версии VMware vSphere 6.7 templates/cloudlink По умолчанию директория для версии VMware vSphere 7.0 library/templates
Пример config.yml для Openstack
openstack:
    type: openstack
    label: OpenStack
    scheme: https
    host: '10.0.0.100'
    port: '5000'
    username: 'admin'
    password: 'password'
    params:
      weight: 102
      region: regionOne
      domain_name: Default
      tenant_prefix: box
Таблица 3. Описание параметров config.yml для платформы Openstack
Параметр Значение Описание

type

openstack

Тип платформы. Зависит от того, какую платформу вы устанавливаете.

label

OpenStack

Человеко читаемое название платформы. В этом параметре можно указать любое удобное вам название "OpenStack-1", "OpenStack-test" и т.д

scheme

https

Протокол https является протоколом по умолчанию. Рекомендуется использовать именно этот протокол.

host

Например: host: '10.13.250.2' или host:'openstack.cloudlink.local'

IP-адрес или FQDN хоста.

port

5000

Номер порта для подключения к интерфейсу API. По умолчанию используется 5000.

username

password

Например, username:'root' и password:'GYHvf-5569vgds'

Учётные данные для подключения. Задайте логин и пароль для платформы

params

weight

Вес платформы в интерфейсе заказа продукта. Чем меньше вес, тем выше в списке. Например, weight:11, weight:102

region

Укажите название региона.

domain_name

Укажите название домена OpenStack.

tenant_prefix

Человеко читаемый префикс. Подставляется перед именем проекта OpenStack при создании заказа в проекте Cloudlink.

Дополнительные инструкции:

Поиск ID кластера для zVirt

  1. Получение cluster_id:

    1. В интерфейсе zVirt перейдите в раздел Compute → Clusters.

    2. Нажмите на название кластера. Откроется страница с подробной информацией.

    3. Скопируйте Cluster ID из соответствующего поля.

      zvirt cluster id

  2. Получение storage_name:

    1. В интерфейсе zVirt перейдите в раздел Storage → Domains.

    2. Скопируйте название хранилища.

      storage domains
Поиск ID кластера для Vmware

  1. Получение cluster_name:

    1. Перейдите в раздел Hosts and Clusters → Clusters.

    2. Скопируйте Cluster name из соответствующего поля.

  2. Получение domain_id:

    1. Перейдите в раздел Hosts and Clusters в интерфейсе vSphere Client.

    2. Нажмите по необходимому кластеру и скопируйте из URL значение параметра ClusterComputeResource.

      vmware 1

  3. Получение datastore_id:

    1. Перейдите в раздел Storage.

    2. Нажмите по необходимому хранилищу и скопируйте из URL значение параметра Datastore.

      vmware 2
Поиск ID кластера для RedVirt

  1. Авторизуйтесь на платформе RedVirt.

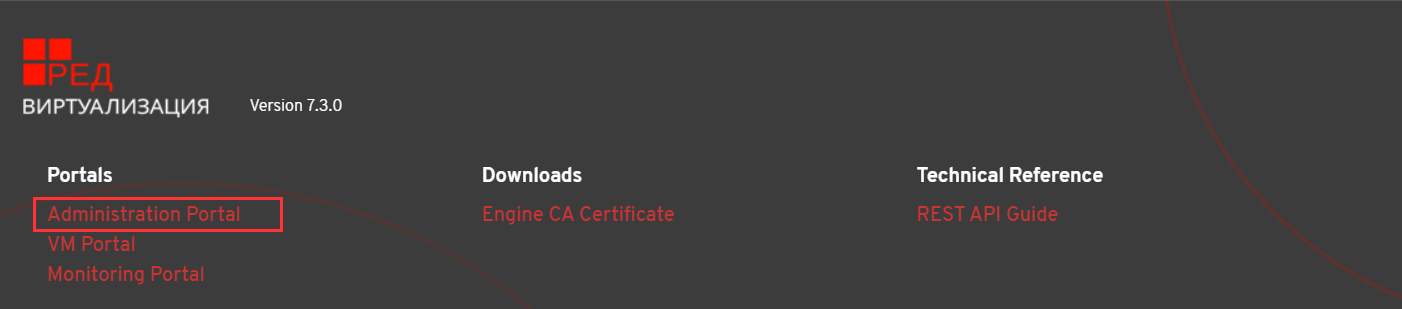

  2. Перейдите на портал администрирования — Administration Portal.

    red virt admin enter

  3. В интерфейсе платформы выберите раздел Compute → Clusters.

  4. Нажмите на название кластера. Вы попадете на страницу расширенной информации о выбранном кластере.

  5. Скопируйте Cluster ID из соответствующего поля. Это значение нужно вставить в файл config.yml.

    redvirt id cluster

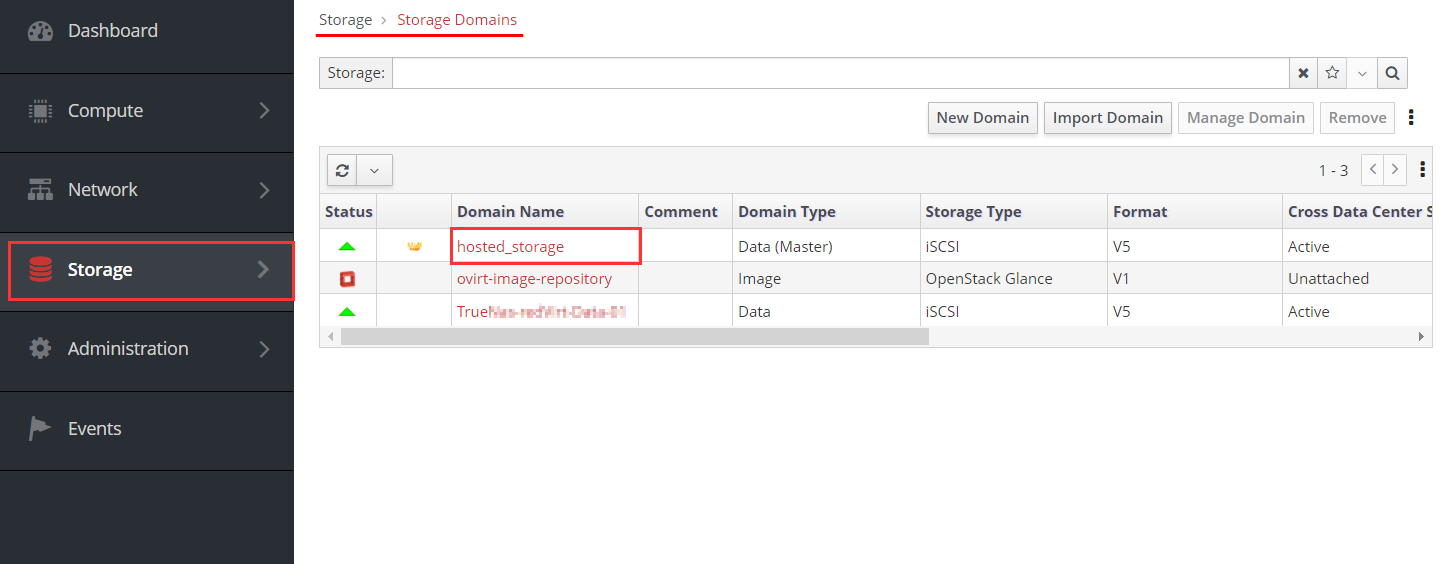

  6. Получение storage_name:

    1. В интерфейсе RedVirt перейдите в раздел Storage → Domains.

    2. Скопируйте название подходящего хранилища (хранилище имеет тип "Master Data").

redvirt storage domains

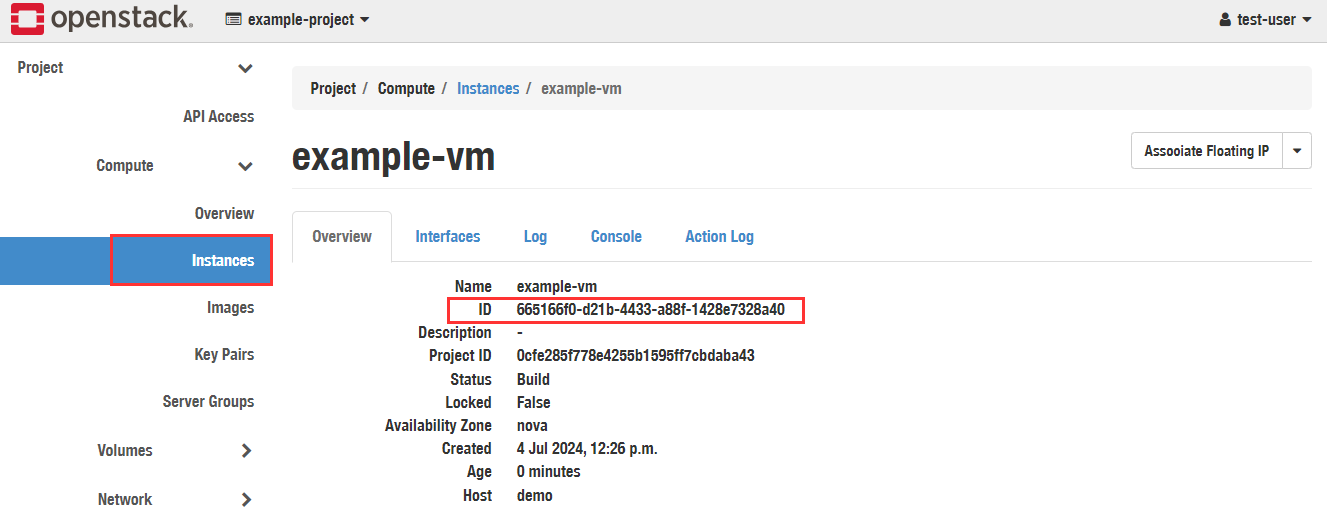

Поиск ID кластера для OpenStack

  1. Авторизуйтесь на платформе OpenStack.

  2. В интерфейсе платформы выберите раздел Compute → Instances.

  3. Нажмите на название нужной виртуальной машины. Вы попадете на страницу расширенной информации о ВМ.

  4. Скопируйте значение из строки ID. Это значение нужно вставить в файл config.yml.

openstack id

1.4.2. Запуск развертывания

  1. Если используются параметры по умолчанию, выполните команду:

    ./PATH/manage-tool --install

  2. Если используются другие пути до инвентаря и ssh-ключа, выполните команду:

    ./PATH/manage-tool.sh --inventory inventories/myinventory/hosts --ssh-private-key ~/.ssh/mykeys/dev --install

Подробно ознакомиться с утилитой manage-tool.sh можно с помощью команды manage-tool --help.

1.4.3. Альтернативный вариант запуска развертывания

Команда для запуска docker контейнера (был добавлен в 1 шаге).

Перед запуском docker-контейнера нужно создать папку ~/.kube/cloudlink, так как эта директория монтируется в контейнер.
docker run -it --network host --rm \
    -v /$HOME/portal-box:/apps \
    -v ~/.ssh/id_rsa:/root/.ssh/id_rsa \
    -v ~/.kube/cloudlink:/root/.kube/cloudlink \
    deploy-manager-1.5.0 \
    -i inventories/box/hosts \
    -u $USER \
    portal_box.yml \
    --ask-vault-pass

Параметры команды:

-v /$HOME/portal-box:/apps — маппинг директории в которой находится разархивированный архив. Cлева указан путь до директории на manager хосте, справа указан путь до директория в образе docker - НЕИЗМЕНЯЕМАЯ, разделителем является ':')

-v ~/.ssh/id_rsa:/root/.ssh/id_rsa — маппинг файла с закрытым ключом.

-v ~/.kube/cloudlink:/root/.kube/cloudlink — маппинг файл, в котором после будет находится kubeconfig для подключения к кластеру.

deploy-manager-1.5.0 — название docker-образа.

-i inventories/box/hosts — путь до файла inventory.

-u $USER — пользователь, с помощью которого будет производиться подключение на удаленный хост.

portal_box.yml  — файл, находящийся в portal-box директории.

--ask-vault-pass — команда для запроса пароля в интерактивном режиме.

После запуска docker-контейнера, введите пароль для установки:

Vault password:
Данные для Vault password находятся в repo.

1.5. Настройка после установки портала

Ниже находятся примеры ссылок с доменом sample.box. Замените его на тот, что указан в переменной domain_int при настройке файла inventories/box/hosts.

  1. После выполнения playbook будет выведена информация о подключении к Vault, k3s и порталу Cloudlink. Сохраните учётные данные, так как они понадобятся для дальнейшей настройки ~/.kube/cloudlink. В этой директории будет созданный kubernetes config файл.

    Также информацию можно вывести повторно, для этого необходимо выполнить playbook с тегом info:

    docker run -it --network host --rm \
    -v /$HOME/portal-box:/apps \
    -v ~/.ssh/id_rsa:/root/.ssh/id_rsa \
    -v ~/.kube/cloudlink:/root/.kube/cloudlink \
    deploy-manager-1.5.0 \
    -i inventories/box/hosts \
    -u $USER \
    portal_box.yml \
    --ask-vault-pass \
    --tags info

  2. Перейдите по адресу, указанному в результатах выполнения задачи Portal admin credentials.

  3. Скачайте корневой сертификат сайта и добавьте его в доверенные на вашем ПК. В случае, если сертификат не добавлен в доверенные, могут возникнуть проблемы с открытием портала Cloudlink.

  4. Настройте сервис NetBox (IPAM), расположенный по адресу https://netbox.sample.box/.

    Нельзя изменять созданные на этапе установки объекты NetBox, такие как site, tenant, vrf. Если необходимо использовать собственные объекты их необходимо создать после установки, не изменяя уже существующие.

    Для этого:

    1. Получите учётные данные (adminUsername и adminPassword) из Vault по адресу https://vault.sample.box/ui/vault/secrets/deployment/show/netbox

    2. В интерфейсе NetBox перейдите на вкладку слева IPAM → VLANs → VLANs.

      netbox vlans

    3. Создайте новый VLAN, нажав Add и заполните параметры:

      • ID — цифровой идентификатор VLAN в диапазоне от 1 до 4094.

      • Name — символьное имя VLAN,содержит только символы: "A-Z","a-z", "0-9", "_", "-", ":", "."

      • Status — рабочее состояние VLAN. Имеет значения:

        • Active — активно,

        • Reserved — зарезервировано,

        • Deprecated — устарело.

      • Tenant —  представляет собой группу ресурсов, используемую в административных целях.

      • Assignment — описывает группу VLAN или сайт, к которому привязана VLAN.

      • Custom virt subnet uuid — настраиваемый идентификатор виртуальной подсети. Его можно получить запросом API (подробнее в примерах ниже).

        Пример создания VLAN для vSphere
        ID = 1
# Имя ресурса DistributedVirtualPortgroup
Name = DPortGroup
Status = Active
Tenant = BOX
Site = COD-A
# Идентификатор ресурса DistributedVirtualPortgroup, например:
# urn:urn:vmomi:DistributedVirtualPortgroup:dvportgroup-3027:a6ba13a8-a1a8-4e9f-963a-7418f86ff77c/summary
Custom virt subnet uuid = dvportgroup-3027

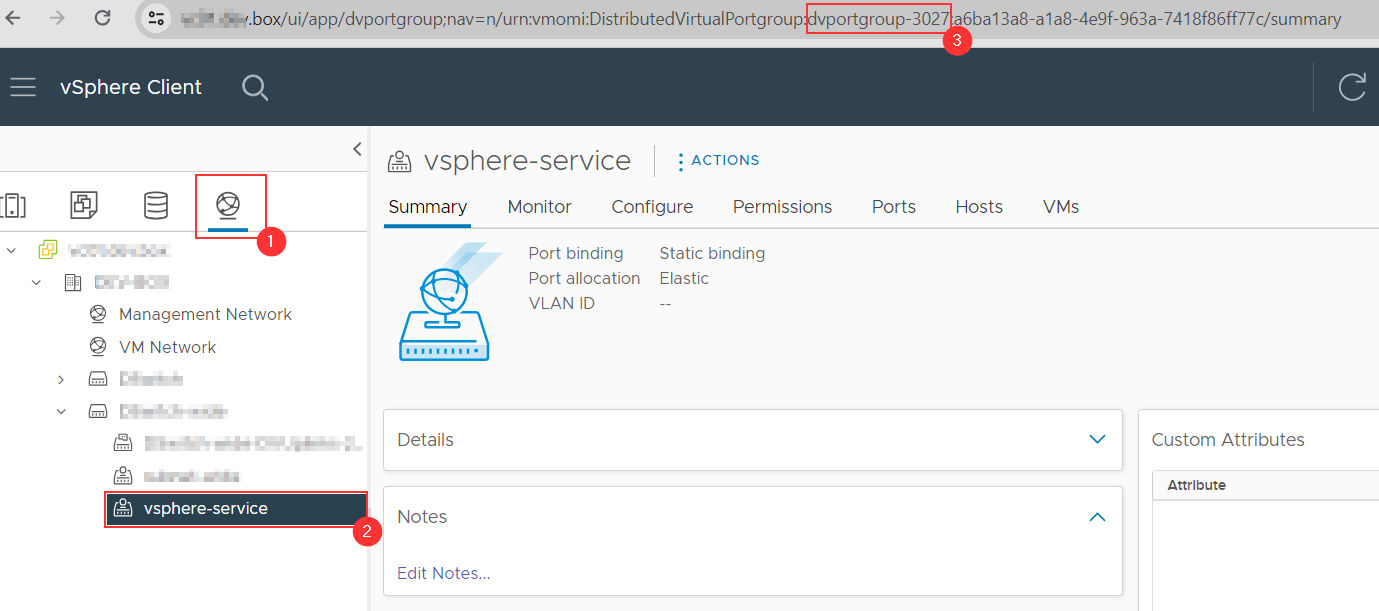

        Для получения Custom virt subnet uuid:

        1. В интерфейсе vSphere Client перейдите на вкладку Networks.

        2. Нажмите на название нужной группы портов (PortGroup).

        3. В строке URL скопируйте uuid PortGroup (общий вид uuid — dvportgroup-1111).

        netbox id vsphere
        Пример создания VLAN для Zvirt
        ID = 1
# Имя ресурса vNIC Profile
Name = ovirtmgmt
Status = Active
Tenant = BOX
Site = COD-A
# Идентификатор vNIC Profile, который можно получить запросом к api (значение "id" нужной сети)
Custom virt subnet uuid = b05e2b08-2ecc-4a90-b620-569d47f8e709

        Для получения uuid на ОС Linux:

        1. Введите в Terminal:

          $ curl https://АДРЕС-ZVIRT-ENGINE/ovirt-engine/api/vnicprofiles -u 'ЛОГИН@internal:ПАРОЛЬ' -k

        2. Из полученного ответа скопируйте значение id, как в примере на изображении

          take uuid

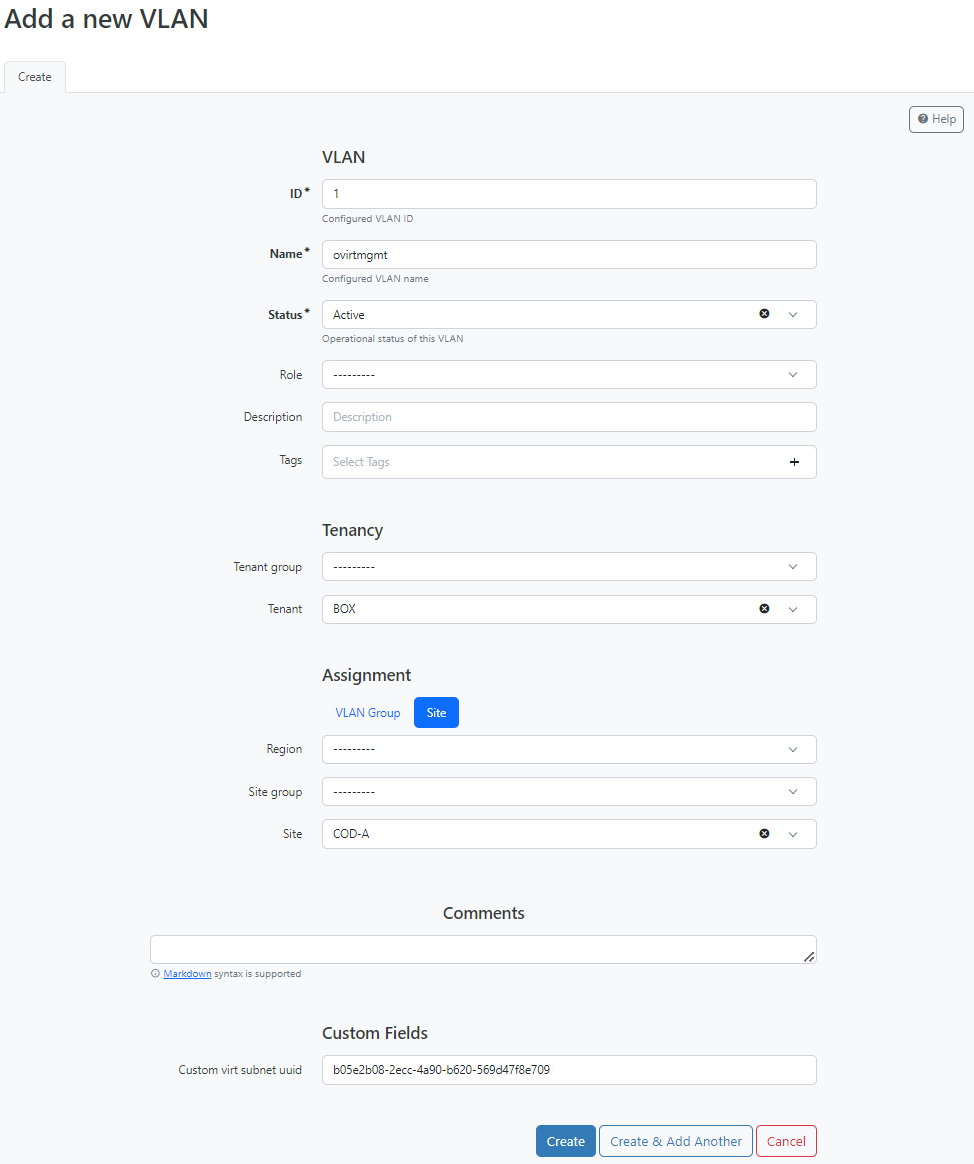

        3. Укажите данные в интерфейсе Netbox.

        netbox add new vlan

    4. Создайте подсеть, в которой будут находиться виртуальные машины. Для этого в интерфейсе NetBox перейдите на вкладку слева IPAM → Prefixes → Prefixes.

    5. Зарезервируйте занятые IP-адреса в подсети:

      • (Не рекомендуется для нескольких IP по порядку) В интерфейсе NetBox перейдите на вкладку слева IPAM → IP Addresses → IP Addresses https://netbox.sample.box/ipam/ip-addresses/ и зарезервируйте IP-адреса.

        В примере показана резервация IP-адреса сетевого шлюза:

        Address = 10.15.8.1/24
Status = Reserved
VRF = DEV_DEV (dev_dev)
Description = Gateway
Tenant = BOX

      • (Рекомендуется для нескольких IP по порядку) В интерфейсе NetBox перейдите на вкладку слева IPAM → IP Addresses → IP Ranges https://netbox.sample.box/ipam/ip-ranges/ и зарезервируйте IP-адреса.

        Для примера взят диапазон первых 123 IP-адресов в подсети 10.15.8.0.24

        VRF = DEV_DEV (dev_dev)
Start address = 10.15.8.1/24
End address = 10.15.8.123/24
Status = Reserved
Description = [vSphere] Reserved
Tenant = BOX

  5. Зачислите деньги для организации через контрольную панель https://control.sample.box/. Для этого:

    1. Авторизуйтесь под пользователем admin-box.

    2. Перейдите в раздел Биллинг → Пополнение счета.

    3. Выберите организацию, счет отправителя и получателя, сумму, описание.

    4. Нажмите Подтвердить.

    5. Перейдите в орг.структуру портала https://portal.sample.box/management/org-structure.

    6. Нажмите на ⋮ напротив названия организации и выберите Перевести.

    7. Выберите счет получателя, сумму, укажите описание.

    8. Нажмите Перевести.

1.6. Обновление портала

Вы можете обновиться до целевой версии портала с любой версии, начиная с указанной минимальной версии и заканчивая той, что предшествует целевой. Подробнее о минимальной и целевой версиях портала в таблице ниже.

Пример: До версии 1.23 можно обновиться с версий 1.6 - 1.22.

Версия портала Минимальная версия

1.1 - 1.6

1.0

1.7 - 1.24

1.6

1.25 - 1.26

1.21

1.27 и новее

1.25

Чтобы обновить портал, выполните следующие действия:

  1. Разархивируйте новую версию дистрибутива в отдельную директорию.

  2. Скопируйте inventory/sample в inventories/box (аналогично процессу установки с нуля). Это будет новый inventory для обновленного портала.

  3. Перенесите значения из старых файлов config.yml и hosts в соответствующие разделы нового inventory.

    Не копируйте старые файлы целиком: структура нового файла конфигурации могла измениться, поэтому совместимость не гарантируется.

  4. Продолжите процесс обновления портала после заполнения нового inventory значениями. Процесс аналогичен установке портала с нуля.

  5. Выполните действия после обновления, если они есть. При обновлении через несколько версий (например, с 1.10 до 1.12), выполняйте действия для каждой промежуточной версии по порядку (1.10, 1.11, 1.12 и т.д.). Если действий для какой-то версии нет, пропустите её.

1.7. Установка патчей для портала

Для установки патча выполните следующие шаги:

  1. Скопируйте архив с патчем.

  2. Выполните команду, где PATH_TO_PATCH_ARCHIEVE — путь до файла архива:

    manage-tool --update-services PATH_TO_PATCH_ARCHIEVE

  3. После сообщения об успешном обновлении запустите команду развертывания, чтобы применить обновления.

1.8. Миграция данных между разными инсталляциями

Установщик Cloudlink поддерживает миграцию данных между различными инсталляциями, начиная с версии 1.9.

Миграцию рекомендуется проводить между одинаковыми версиями портала.

Для выполнения миграции:

  1. Разверните инсталляции source и destination, используя стандартный процесс установки.

  2. Укажите путь к kubeconfig для обеих инсталляций (source и destination) в файле migration.yml.

  3. Запустите playbook с помощью команды:

    ansible-playbook migration.yml -vv

    Это действие деструктивно для destination-кластера — все его объекты будут заменены данными из source-кластера.

  4. Разверните destination-кластер повторно, используя стандартный процесс установки.

1.9. Действия после обновления

1.9.1. Описание для подготовки к выполнению команд

Для выполнения обновления после обновления версии, требуется:

  1. Подключение к хостам по SSH. Для этого:

    ssh root@${IP/DNS}
# или команда:
ssh ${USERNAME}@${IP/DNS}
sudo su

  2. Root-права

  3. Получение списка подов (имен):

    kubectl get pods -n portal-box
# или команда:
# kubectl get pods -n portal-box | grep ${SERVICE_NAME}

    • $SERVICE_NAME — название сервиса (к примеру "lucrum-back", "auditor" и т.д.)

После получения имени пода выполните команду:

kubectl -n portal-box exec -it ${POD_NAME\} -- ${COMMAND}

1.9.2. Release 1.15

Сервис Команда kubectl Описание и комментарии

order-manager

Запуск Rails консоли: rails c

Выполнение команды внутри Rails консоли:

Platform.without_deleted.update_all(disable_reservation: true, disable_reservation_for_action: true)

kubectl -n portal-box exec -it ${POD_NAME} — rails runner 'Platform.without_deleted.update_all(disable_reservation: true, disable_reservation_for_action: true)'

Отключение резервации для всех платформ.

Команду необходимо выполнять только после установка с нуля, в иных случаях не требуется.

1.9.3. Release 1.20

Сервис Команда kubectl Описание и комментарии

order-manager

bundle exec rake init_data:add_orders_to_iam

kubectl -n portal-box exec -it ${POD_NAME} — bundle exec rake init_data:add_orders_to_iam

Выполнить задачу по добавлении информации о существующих заказах.

Команду нужно выполнять в main поде, если производится обновление портала. В иных случаях не требуется.

order-manager

bundle exec rake update_data:orders:rename_simple_mode

kubectl -n portal-box exec -it ${POD_NAME} — bundle exec rake update_data:orders:rename_simple_mode

Выполнить задачу по добавлении информации о существующих заказах.

Команду нужно выполнять в main поде, если производится обновление портала. В иных случаях не требуется.

calculator

python manage.py fix_manual_deleted

kubectl -n portal-box exec -it ${POD_NAME} — python manage.py fix_manual_deleted

Выполнить задачу, она пересчитывает поврежденные ручным удалением объекты.

# Команду нужно выполнять, если производится обновление портала. В иных случаях не требуется.#

calculator

python manage.py calc_not_calculated_prices

kubectl -n portal-box exec -it ${POD_NAME} — python manage.py calc_not_calculated_prices

Выполнить задачу, она пересчитывает пропущенные/не посчитанные заказы.

Команду нужно выполнять, если производится обновление портала. В иных случаях не требуется.

1.9.4. Release 1.22

Сервис Команда kubectl Описание и комментарии

netbox

Изменились теги для префиксов (Prefixes) сетей в Netbox для zVirt и redvirt. Новые теги основанные на cluster_id создаются автоматически, но необходимо заменить cluster_name на cluster_id вручную во вкладке Prefixes по ссылке https://netbox.{hostname}/ipam/prefixes.

1.10. Контрольные суммы

Версия MD5

1.21

9f61fc0cd11706d7eec28cd71541a599

1.22

f68e04cc580390d09c62fbb55e3743ca

2. Установка Nova Universe для Cloudlink

Перед тем, как заказать Nova Container Platform в Cloudlink, нужно развернуть контейнер на сервере управления Nova Universe.

Сервер управления Nova Universe поставляется в виде образа виртуальной машины в формате qcow2 со следующим набором компонентов:

  • хранилище образов контейнеров;

  • сервис доставки ПО;

  • сервис настройки ПО.

Благодаря готовым компонентам для установки кластеров Nova Container Platform не требуется самостоятельное зеркалирование образов контейнеров и настройка дополнительных артефактов.

2.1. Технические требования к серверу управления Nova Universe

2.1.1. Требования к среде размещения

Для Nova Universe рекомендуются использовать платформы виртуализации zVirt и VMware vSphere.

Формат образа виртуальной машины qcow2 является нативным для zVirt.

Для размещения сервера управления в vSphere, следует провести дополнительные действия. Подробнее о них — в разделе создания виртуальной машины из образа в среде виртуализации VMware vSphere.

2.1.2. Требования к ресурсам

Для запуска сервера управления Nova Universe необходимо следующее количество ресурсов:

vCPU RAM (GB) Диск SSD (GB) IOPS

4

16

128

300+
Компоненты сервера управления Nova Universe чувствительны к производительности диска, поэтому рекомендуется использовать более быстрое хранилище.

2.1.3. Требования к настройке сети

Сервер управления Nova Universe поддерживает использование IP-адреса, настроенного как с помощью DHCP, так и заданного статически. Рекомендуется размещать сервер управления в отдельной от кластеров Kubernetes сети.

  • Если для настройки сетевого интерфейса сервера используется DHCP-сервер, то DHCP-сервер нужно настроить на предоставление постоянного IP-адреса и сведений о DNS-серверах.

  • Сервер управления Nova Universe на текущий момент не поддерживает IPv6.

2.1.4. Требования к системе разрешения имен DNS

Для работы сервера управления Nova Universe нужно создать следующие DNS-записи:

Компонент Пример записи Описание

Сервер управления Nova Universe

universe.имя.домена

DNS-запись типа A разрешает адрес сервера управления

Службы Nova Universe

*.universe.имя.домена

DNS-запись типа A или CNAME разрешает адрес сервера управления при запросе его поддоменов, например, test.universe.имя.домена, hub.universe.имя.домена и т.д.

Для корректной работы сервера управления вам необходимо также настроить DNS-сервер в его сетевой конфигурации.

2.1.5. Требования к межсетевому экранированию

Если сервер управления Nova Universe размещается в отдельной маршрутизируемой сети, то для организации доступа к ресурсам сервера управления из сетей узлов Kubernetes, нужно настроить следующие разрешающие правила:

Ресурс DNS-имя Порт IP-адрес

Хранилище образов

hub.DNS-имя Nova Universe

https/3000

IP-адрес Nova Universe

Сервис настройки ПО

sun.DNS-имя Nova Universe

https/443

IP-адрес Nova Universe

Сервис загрузки обновлений

DNS-имя Nova Universe

https/443

IP-адрес Nova Universe

Сервис доставки ПО

hub.DNS-имя Nova Universe

https/3000

IP-адрес Nova Universe

Репозиторий пакетов

repo.DNS-имя Nova Universe

https/443

IP-адрес Nova Universe

2.2. Установка сервера управления

Для установки сервера управления выполните следующие действия.

2.2.1. Создание ВМ из образа

Создайте виртуальную машину из образа в среде виртуализации zVirt или VMware vSphere:

zVirt

  1. Подключитесь к web-интерфейсу управления Hosted Engine и перейдите в меню Storage → Disks.

  2. Загрузите образ сервера в домен хранения, нажав Upload → Start.

  3. Выберите файл образа сервера и целевой домен хранения и запустите процесс загрузки.

  4. После окончания загрузки образа создайте новую виртуальную машину, прикрепите образ сервера и укажите его в качестве загрузочного.

VMware vSphere

  1. Перед созданием виртуальной машины из образа, конвертируйте образ из формата qcow2 в vmdk:

    1. Откройте терминал в своей системе.

    2. Выполните следующую команду для конвертации:

      qemu-img convert -p -f qcow2 -O vmdk universe.qcow2 universe.vmdk

      • universe.qcow2 — название исходного образа в формате qcow2.

      • universe.vmdk — название, которое нужно присвоить конвертированному образу в формате vmdk.

  2. Загрузите образ на хост ESXi и выполните следующую команду для создания тонкого диска (thin provisioned) из конвертированного образа:

    vmkfstools -i universe.vmdk -d thin converted_universe.vmdk

    • universe.vmdk — название конвертированного образа в формате vmdk.

    • converted_universe.vmdk - название, которое нужно присвоить созданному тонкому диску.

  3. Создайте новую виртуальную машину в соответствии с требованиями и прикрепите образ сервера converted_universe.vmdk.

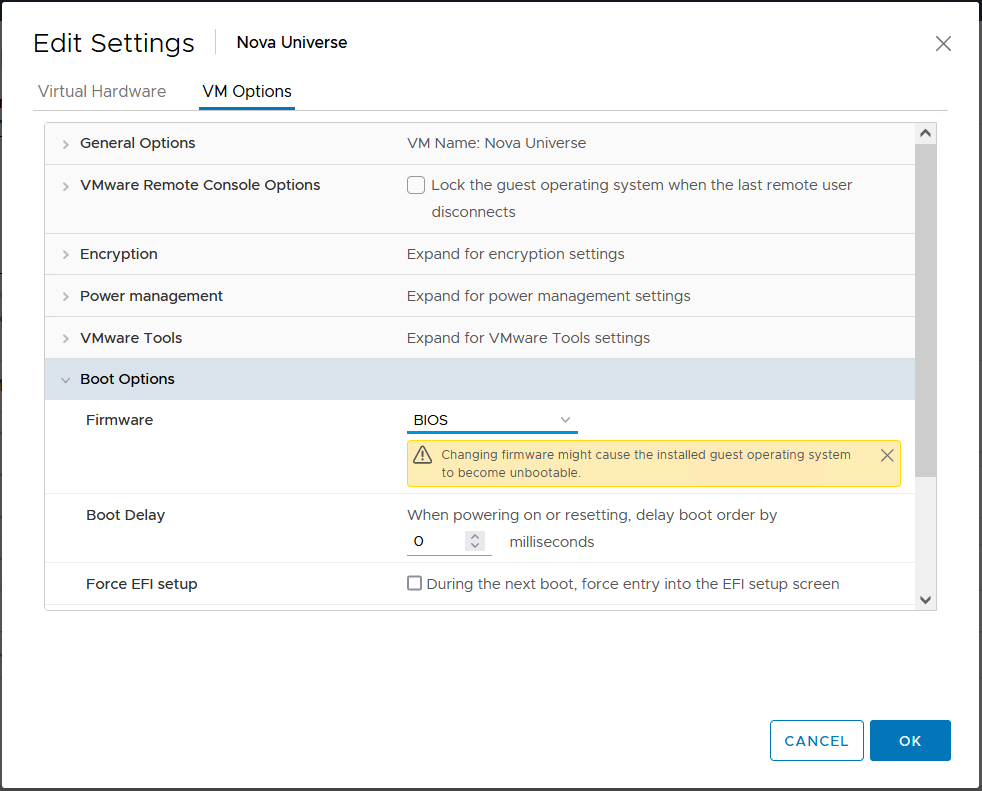

  4. Измените режим загрузки виртуальной машины на BIOS:

    1. В интерфейсе управления VMware ESXi откройте настройки вашей виртуальной машины: VM → Actions → Edit settings → VM Options.

    2. Перейдите в раздел Boot Options и в параметрах Firmware выберите BIOS.

      vmware vmoptions

2.2.2. Запуск сервера и доступ к интерфейсу управления

Запустите ВМ сервера управления из образа и дождитесь окончания загрузки. После успешной загрузки ВМ выполните вход в интерфейс управления с помощью учетной записи по умолчанию.

На главной странице интерфейса управления отображается статус системных сервисов Nova Universe. При первом запуске отображается системный статус "Not Provisioned" и статус сервисов "Not Available", поскольку инициализация сервера управления не выполнена.

2.2.3. Изменение пароля учетной записи по умолчанию

По умолчанию используется учетная запись universe с паролем universe. Его рекомендуется изменить сразу после входа.

Для этого:

  1. Перейдите в раздел Configure.

  2. Выберите опцию Change user password и установите пароль согласно требованиям:

    • В пароле есть буквы разного регистра, цифры и специальные символы.

    • Длина не менее 8 символов.

    • Не используются простые и повторяющиеся слова.

2.2.4. Настройка параметров сетевого интерфейса

Вы можете настроить сетевой интерфейс сервера управления или установить дополнительные параметры сети.

Для этого:

  1. Перейдите в раздел Configure.

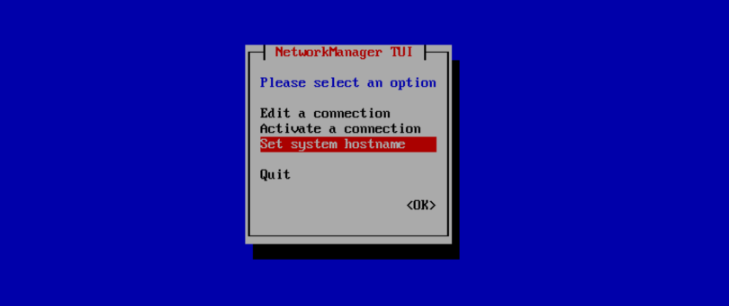

  2. Выберите опцию Network configuration. Откроется текстовая версия утилиты Network Manager (TUI).

    network config into network manager

  3. Сделайте настройки с помощью опций:

    • Set system hostname — для установки названия сервера.

    • Edit a connection — для изменения текущего подключения.

    • Activate a connection — для активации или деактивации существующего подключения.

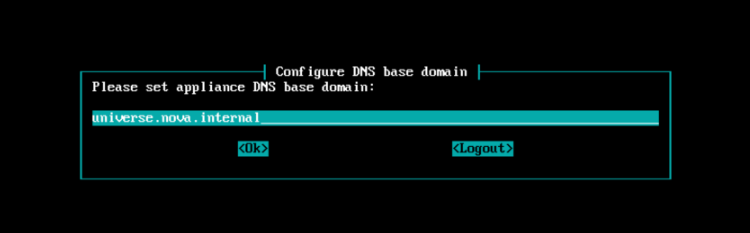

2.2.5. Настройка базового DNS-имени

Для настройки базового DNS-имени сервера:

  1. Перейдите в раздел Configure → System configuration.

  2. Выберете опцию Set initial configuration.

  3. Укажите базовое DNS-имя в соответствии с требованиями к системе разрешения имен DNS.

    configure dns base domen
Инициализация сервера управления

После установки параметров сетевого интерфейса и базового DNS-имени вам необходимо выполнить первичную инициализацию Nova Universe.

Для этого:

  1. Перейдите в раздел Configure → System configuration.

  2. Выберете опцию Initialize appliance.

  3. Для подтверждения инициализации нажмите Confirm.

Процесс инициализации сервера управления Nova Universe может занять до 30 минут.

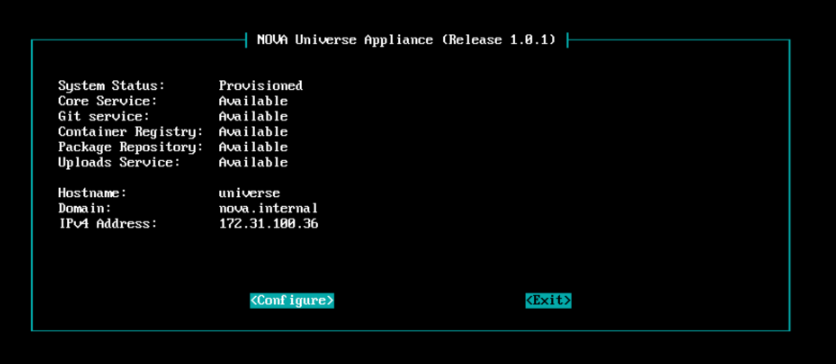

После успешного завершения инициализации выполните повторный вход в интерфейс управления Nova Universe и проверьте статус сервисов.

nova universe servers status
Получение реквизитов доступа к серверу управления

Реквизиты доступа к серверу управления необходимы для формирования файла конфигурации установки платформы.

Для получения реквизитов:

  1. Перейдите в раздел Configure → System configuration.

  2. Выберете опцию Get current configuration.

  3. Сохраните значения полей hubUsername, hubToken, DNS wildcard domain. Эти значения потребуются при последующей установке портала Cloudlink. Их нужно добавить в качестве значений к соответствующим переменным в файле конфигурации config.yml:

# Базовый домен, который был установлен при развертывании Nova Universe, например: universe.nova.internalnova_universe_base_domain: 'DNS wildcard domain'.
# Учетные данные для подключения. Значения полей hubUsername и hubToken из конфигуратора Nova Universe.
nova_universe_hub_username: 'hubUsername'
nova_universe_hub_token: 'hubToken'

2.2.6. Получение корневого сертификата сервера управления

Корневой сертификат Nova Universe по умолчанию не будет являться доверенным на вашей локальной машине. В дальнейшем вы можете столкнуться с ошибками проверки подлинности сертификата хранилища образов. Рекомендуется добавить сертификат сервера управления в доверенные на локальной машине.

Для этого:

  1. Перейдите в раздел Configure → System configuration.

  2. Выберете опцию Get current configuration.

  3. Копируйте значение параметра CA certificates URL (ссылку) и загрузите сертификат с помощью браузера или командных утилит.

Пример загрузки сертификата Nova Universe и установки в хранилище локальной машины:

sudo curl -ko /etc/pki/ca-trust/source/anchors/universe-ca.crt https://repo.universe.nova.internal/ca/ca.crt
sudo update-ca-trust
